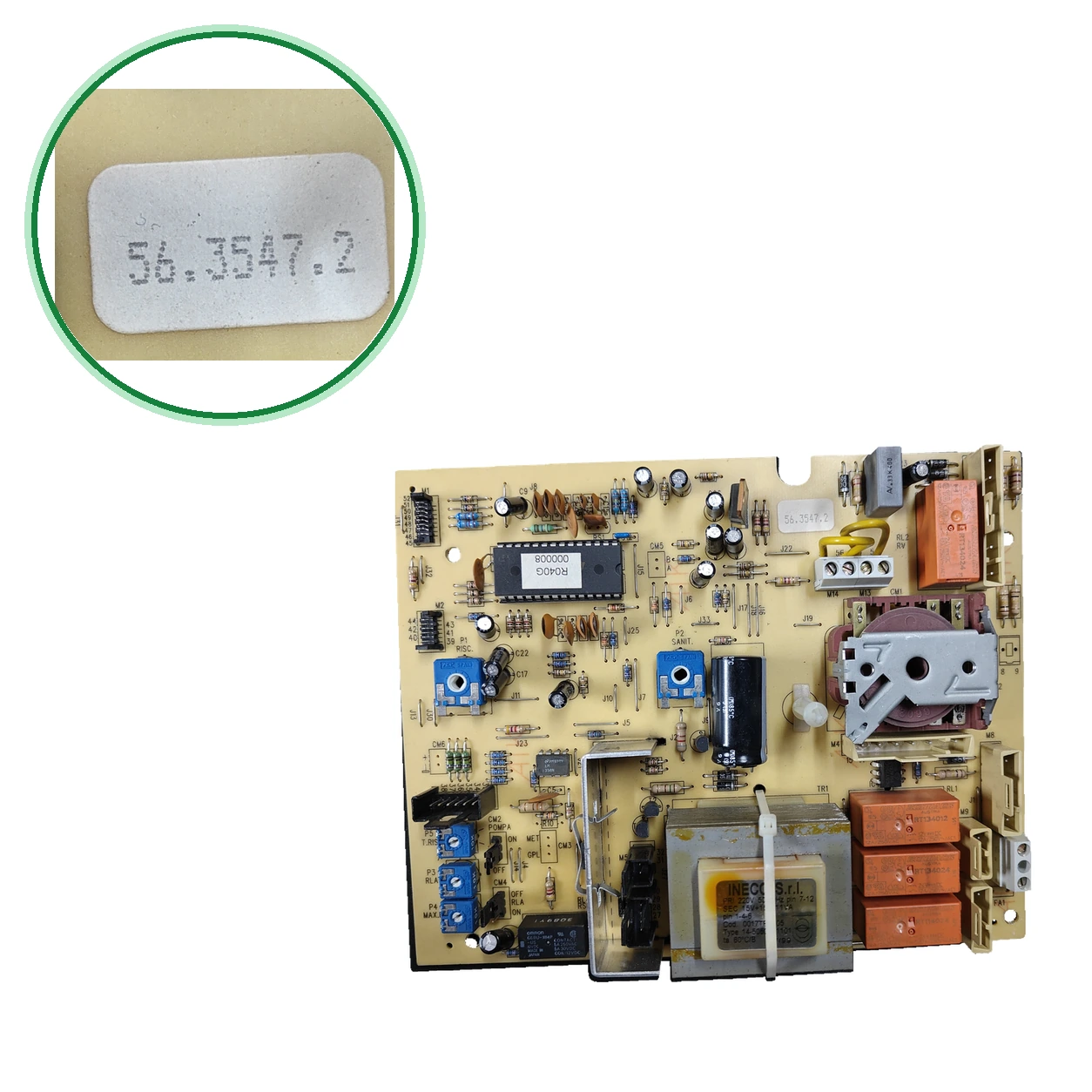

Chaffoteaux PCB 56.3547.2 · CS0010A for Niagara FF
Placa electrónica de caldera con transformador y relés. Es una de las piezas a revisar si la caldera no responde o falla después de comprobar alimentación y conectores. En Niagara 23 FF/28 FF, la placa principal recibe el programador en la caja M2, contactos 3-4; queda pendiente confirmar que esta unidad sea esa placa principal.
- Type of part
- Chaffoteaux
- Status
- Refurbished
- internal SKU
- PLC372
- Warranty
- 1 year
VAT included Stock · 1 unit
Compatible Chaffoteaux boilers
Chaffoteaux. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Chaffoteaux Niagara FF | Chaffoteaux | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

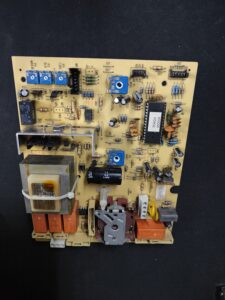

- Look for the label 56.3547.2 on the plate and, in the circuit, CS0010A next to LS.
- Look at the label on the integrated circuit: it should say R040G / 000008. The transformer TR1 is marked INECO s.r.l., Type 145050.
- Check the relays: SCHRACK RT134012, two SCHRACK RT134024, and one OMRON G6BU-1114P-US.
- No la confundas con otras placas Niagara que dan (60084592, 60084593, 60084008, 60084013, 60084014): son otras referencias.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Chaffoteaux
- Uniclima internal SKU
- PLC372
- Brand
- Chaffoteaux
- Type of part
- Chaffoteaux
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Label of PCB
- 56.3547.2
- Integrated circuit label
- R040G / 000008
- Transformer TR1 — manufacturer and type
- INECO s.r.l.; Type 145050
- Transformer TR1 — primary
- 220 V; 50 Hz; terminals 7-12
- Transformer TR1 — secondary
- 15 V + 15 V; terminals 1-4-6
- Transformer TR1 — thermal class
- ta 60 °C/B
- SCHRACK RT134012 orange relay
- 12 V DC coil; contact rated 12 A/250 V AC1
- SCHRACK RT134024 orange relays
- 2 units; coil 24 V DC and contact 12 A/250 V AC1 readable in one
- OMRON G6BU-1114P-US black relay
- 12 V DC coil; contacts 5 A/250 V AC and 5 A/30 V DC
- Film capacitor
- .33 K 400
- PCB marking
- CS0010A; LS
- Identification — Label of the PCB
- 56.3547.2
- Identification — Label on integrated circuit
- R040G / 000008
- Identification — Transformer TR1 — manufacturer and type
- INECO s.r.l.; Type 145050
- Identification — Mounted relays
- SCHRACK RT134012; SCHRACK RT134024; OMRON G6BU-1114P-US
- Identification — PCB Marking
- CS0010A; LS
- Transformador TR1 — primary
- 220 V; 50 Hz; terminals 7-12
- Transformador TR1 — secundario
- 15 V + 15 V; terminals 1-4-6
- Technical sheet: TR1 transformer - thermal class
- ta 60 °C/B
- Relé naranja SCHRACK RT134012
- 12 V DC coil; contact rated 12 A/250 V AC1
- Relays SCHRACK RT134024
- 2 units; coil 24 V DC and contact 12 A/250 V AC1 readable in one
- Relé negro OMRON G6BU-1114P-US
- 12 V DC coil; contacts 5 A/250 V AC and 5 A/30 V DC
- Technical sheet: Film capacitor
- .33 K 400
- Pending applications to verify
- Chaffoteaux NIAGARA FF — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- No confundir: 60084592 — Circuito de modulación que dan para las Niagara 23 y 28 (FF, CF y VMC) — Otro código; no cita 56.3547.2 ni CS0010A
- No confundir: 60084593 — Carte de ionización que para la Niagara 28 FF — Otro código; no lo une a esta placa
- No confundir: 60084008 — Circuito de para Niagara 23/28 CF/VMC/FF de julio de 1993 a octubre de 1996 — Otro código; no cita 56.3547.2 ni CS0010A
- No confundir: 60084013 — Circuito impreso de ionización FF, en la lista de recambios de la Niagara 28 FF NAT 07.93/10.96 de — Otro código; esa lista no cita 56.3547.2 ni CS0010A
- Do not confuse: 60084014 — Reset circuit FF, in the same list — Another code; that list does not mention 56.3547.2 or CS0010A.
- Los marcados leídos en la pieza (56.3547.2; CS0010A; LS; R040G / 000008; INECO s.r.l. Type 145050) están registrados. Ninguna página externa abierta los une todavía a una referencia de catálogo de Chaffoteaux.
- Caldera, códigos y datos de la placa registrados. Ninguna página externa abierta cita 56.3547.2 ni CS0010A, por eso el nivel de es 0.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Chaffoteaux Niagara FF.
Frequently asked questions: Chaffoteaux
How do I identify this PCB and what markings should I compare?
The label on the PCB says 56.3547.2. The circuit includes CS0010A and LS, and the label on the integrated circuit says R040G / 000008. The transformer is marked INECO s.r.l., Type 145050. Compare all, not just one.
Is it compatible with my Chaffoteaux Niagara FF?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Niagara FF. Ninguna página externa abierta cita el 56.3547.2, así que no hemos encontrado ninguna referencia de catálogo: mira el modelo en la placa de características de tu caldera y compara los marcados. Si dudas, envíanos desde Contacto una foto de la etiqueta de la placa y de la caldera.
Does the 56.3547.2 appear in any parts list or spare parts list for the Niagara?
La compatibilidad de esta variante está pendiente de confirmar. En los que hemos podido leer, no. La lista de recambios de para la Niagara 28 FF NAT 07.93/10.96 (153 artículos; no consta que sea el mismo modelo que la Niagara FF ) trae solo tres circuitos: 60084008, 60084013 (ionización FF) y 60084014 (rearme FF). da a la 23 FF el 60084516, marcado como obsoleto en su tabla, y a la C 25 FF el 65109108. Que una lista no la incluya no prueba que la caldera no la lleve: registrada: para la Niagara FF.
Is the 60084592, 60084593, or 60084008 PCB the same?
No consta. la 60084592 como circuito de modulación de las Niagara 23 y 28 (FF, CF y VMC), la 60084593 como carte de ionización de la Niagara 28 FF y la 60084008 para Niagara 23/28 CF/VMC/FF de julio de 1993 a octubre de 1996. Ninguna cita 56.3547.2, CS0010A ni R040G: no las damos como equivalentes.
What do 56.3547.2, CS0010A, R040G / 000008 and INECO s.r.l., Type 145050 mean?
Son marcados leídos en la pieza: 56.3547.2 en la etiqueta de la placa, CS0010A en el circuito (junto a LS), R040G / 000008 en la etiqueta del circuito integrado e INECO s.r.l. Type 145050 en el transformador TR1. sin confirmación adicional externa explica cómo se forman ni los une a una referencia de catálogo.
What transformer and relays does it have?
INECO s.r.l. transformer, Type 145050: primary 220 V · 50 Hz (terminals 7-12) and secondary 15 V + 15 V (terminals 1-4-6). SCHRACK relays RT134012 (coil 12 V DC), two SCHRACK RT134024 (24 V DC) and OMRON G6BU-1114P-US (12 V DC). These are markings from the photographed unit, not measurements.
Who should install this PCB?
A qualified technician. The PCB operates with mains voltage (transformer primary at 220 V) and controls a gas boiler. Before touching anything, the electrical supply must be cut off and the gas closed.
