PCB Electrónica Bertelli & Partners DBM03 · 70209.3 Para Ferroli DIVAtop F37
Aplicación a la variante exacta pendiente de confirmar. Placa de gestión DBM03 de la caldera Ferroli DIVAtop F 37, separada de la tarjeta de display DSP05 PROG. La relación con la variante DBM03C está pendiente de confirmar. La falta de encendido, los reinicios o los errores erráticos requieren diagnóstico.
- Type of part
- Ferroli
- Status
- Refurbished
- internal SKU
- PLC349
- Warranty
- 1 year
VAT included Stock · 1 unit
Compatible Ferroli boilers
Ferroli. 0 compatibilidades contrastadas. Hay otros 11 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Ferroli DIVAtop C24, C32, F24 y F32 | Ferroli | Unconfirmed |
|---|---|---|
| Ferroli DIVAtop micro F24 | Ferroli | Unconfirmed |
| Ferroli DIVAtop micro LN C18, C24 y F32 | Ferroli | Unconfirmed |
| Ferroli DIVAtop Low NOx F32 | Ferroli | Unconfirmed |
| Ferroli DIVAtop F37 | Ferroli | Unconfirmed |
| Ferroli DIVAtop micro F37 | Ferroli | Unconfirmed |
| Ferroli DIVAtop micro C24, C32 y F32 | Ferroli | Unconfirmed |
| Ferroli DIVAtop 60 C24, C32, F24 y F32 | Ferroli | Unconfirmed |
| Ferroli DIVAtop micro LN F24 | Ferroli | Unconfirmed |
| Ferroli DIVAtop Low NOx F24 | Ferroli | Unconfirmed |
| Ferroli FERdigit F24 y F32 | Ferroli | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

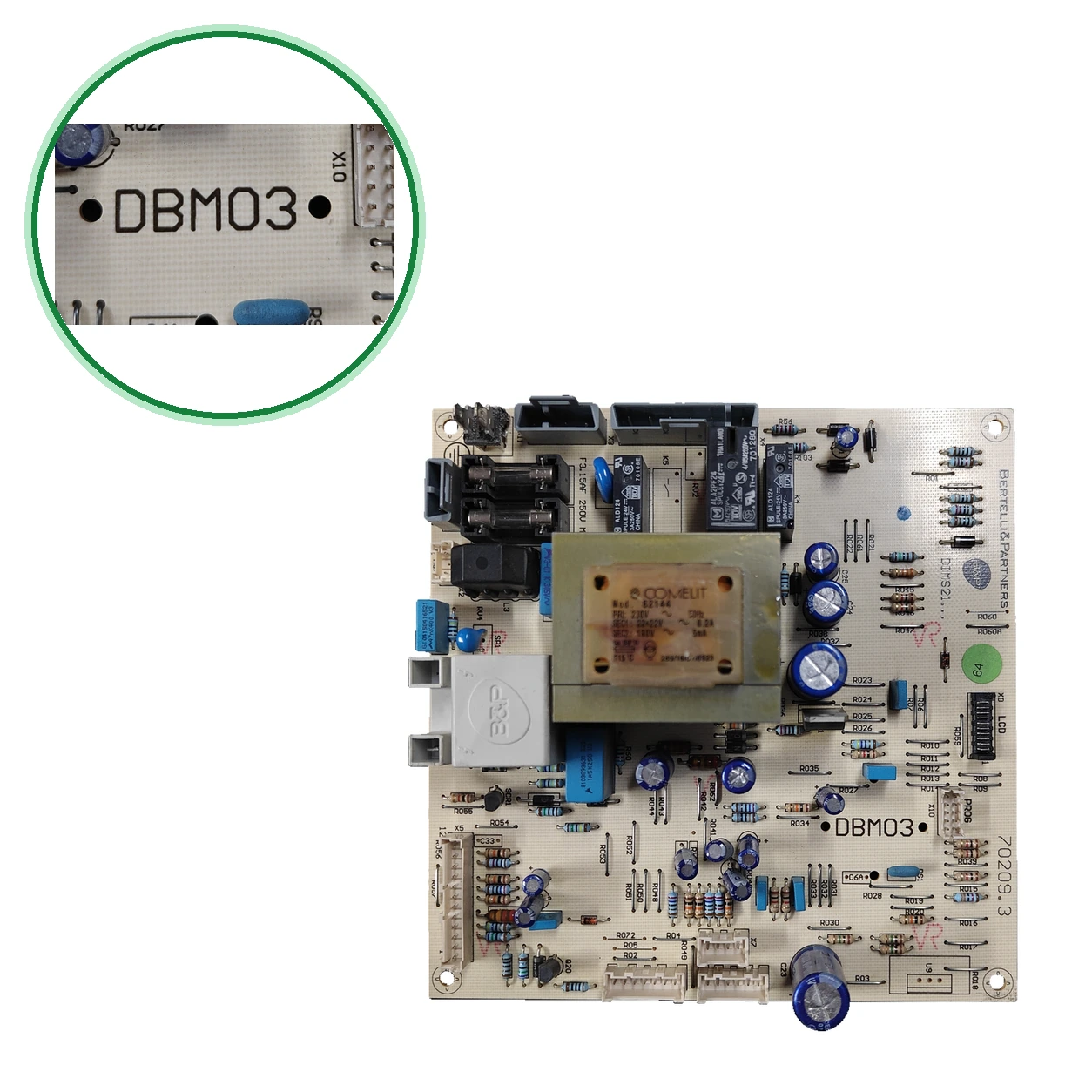

- Busca en la placa el marcado DBM03 y el circuito 70209.3. Conectores: LCD, PROG, X8 y X10.
- Compara con tu despiece: 39828411 («KIT CENTRALINA EL.») o 39820400 («KIT CENTRALINA DBM03», F37, 2006). Compara el código, no solo la letra: hay DBM03A y DBM03C.
- No la confundas con el display DSP05 (39820410) ni con la placa de la DIVATECH D F37 (38330326): son otras piezas.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera. ¿Dudas? Envíanos una foto de la etiqueta desde Contacto.
Symptoms that require diagnosis in the Ferroli.
Common symptoms and faults
- 01
La caldera no enciende ni responde a ninguna orden.
Cause: asocia la placa DBM03C, de la Divatop F37, a esta avería. Comprueba antes alimentación y fusible.
- 02
Códigos de error erráticos, reinicios espontáneos o bloqueos sin patrón claro.
Cause: La misma los da como síntomas de su DBM03C; confírmalo con un técnico antes de cambiarla.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Ferroli
- Uniclima internal SKU
- PLC349
- Brand
- Ferroli
- Type of part
- Ferroli
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Inventario — Fusible F3
- 1.5 A rápido, 250 V
- Inventario — Transformador integrado
- primario 230 V~, secundario 10 V~ modelo 82144, potencia 10 VA, frecuencia 50 Hz, temperatura máx. 115 °C
- Inventario — Relé K5
- ALD124, bobina 12 VDC, contacto 5 A 250 V~
- Inventario — Relé K4
- bobina 12 VDC, contacto 5 A 250 V~
- Inventory — Mounted relay
- inscripción parcial «SPULE: 24V...»
- Inventario — Conectores/serigrafía de PCB
- LCD, PROG, X8, X10
- Inventory — Application indicated in inventory
- Ferroli DIVAtop F37
- Inventory — PCB Marking
- 70209.3; LCD / PROG / X10
- Identification — Marked designation
- DBM03
- Identification — Marked code
- 70209.3
- Identification — Marked code
- LCD / PROG / X10
- Datos del inventario — Fusible F3
- 1.5 A rápido, 250 V
- Datos del inventario — Transformador integrado
- primario 230 V~, secundario 10 V~
- Datos del inventario — Transformador integrado
- modelo 82144, potencia 10 VA, frecuencia 50 Hz, temperatura máx. 115 °C
- Datos del inventario — Relé K5
- ALD124, bobina 12 VDC, contacto 5 A 250 V~
- Datos del inventario — Relé K4
- bobina 12 VDC, contacto 5 A 250 V~
- Inventory data — Mounted relay
- inscripción parcial «SPULE: 24V...»
- Datos del inventario — Conectores/serigrafía de PCB
- LCD, PROG, X8, X10
- Inventory data — Application indicated in inventory
- Ferroli DIVAtop F37
- Inventory data — PCB marking
- 70209.3; LCD / PROG / X10
- Additional markings
- Fuse F3: 1,5 A rápido / 250 V. Transformador integrado modelo 82144: primario 230 V~; secundario 10 V~; 10 VA; 50 Hz; temperatura máxima marcada 115 °C. Relé K5 ALD124 y relé K4: bobina 12 VDC; contactos 5 A / 250 V~. Otro relé con inscripción parcial «SPULE: 24V…». Conectores/serigrafía: LCD, PROG, X8, X10. PCB: 70209.3; LCD / PROG / X10.
- Aplicaciones pendientes de comprobar
- Ferroli DIVAtop F37 — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- Por confirmar: Señales de y de su PCB DBM03C, no de una tabla del fabricante.
- To be confirmed: Ferroli DIVAtop C24, C32, F24 y F32 — con modelos; otras solo la familia DIVAtop
- To be confirmed: Ferroli DIVAtop micro F24 — con modelos (Airgas); otra solo en el título
- To be confirmed: Ferroli DIVAtop micro LN C18, C24 y F32 — F32: y Airgas. C18 y C24: Airgas; Wolf solo en la descripción
- To be confirmed: Ferroli DIVAtop Low NOx F32 — con modelos; otra solo en la descripción; la lista de 2007 da I39828410
- No compatible o excluido en origen: Ferroli DIVATECH D F37 — Lleva otra placa: 38330326 (lista Ferroli 2021)
- No compatible o excluido en origen: Ferroli DIVATOP D HF24 — Lleva otra placa: 36510201 (lista Ferroli 2024)
- No confundir: DSP05 (39820410) — Tarjeta de display de la misma caldera — La nuestra es la de gestión DBM03
- El 39828411 sale de listas; nuestra placa no lo lleva marcado. El 70209.3, el de la etiqueta, no consta en sin confirmación adicional externa.
- DBM03 consta en la lista de la F37 de 2006 (39820400), el manual y (39828411). Las listas discrepan: I39828410 es «DBM03 LOW NOX» (2007) y I39828411 «DBM03A LOW NOX» (2009); añaden DBM03C. Nadie aclara si son la misma placa. El 70209.3 solo consta en nuestra etiqueta.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Ferroli DIVAtop F37; Ferroli DIVAtop micro F37; Ferroli DIVAtop micro C24, C32 y F32; Ferroli DIVAtop 60 C24, C32, F24 y F32; Ferroli DIVAtop micro LN F24; Ferroli DIVAtop Low NOx F24; Ferroli FERdigit F24 y F32.
Frequently asked questions: Ferroli
¿Cómo reconozco la PCB DBM03 de una Ferroli DIVAtop?
Busca en la placa el marcado DBM03 y el circuito 70209.3; los conectores son LCD, PROG, X8 y X10. Las listas dan el kit 39820400 en la F37 (2006) y el 39828411 en la micro F37 (2012) y la 60 (2009).
¿Sirve esta PCB DBM03 para mi Ferroli DIVAtop F37?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: Sí. registrada: para la DIVAtop F37. Además, la lista de piezas de la F37 (2006) incluye el «KIT CENTRALINA DBM03» (39820400), el manual dibuja la tarjeta DBM03 y una DBM03C para la Divatop F37. No vale para la DIVATECH D F37: lleva otra placa, la 38330326 (lista Ferroli de 2021).
¿Qué otras calderas Ferroli llevan la misma PCB?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: Con el 39828411, la dan para la DIVAtop micro (C24, C32, F32, F37), la 60 (C24, C32, F24, F32), la micro LN F24, la Low NOx F24 y la FERdigit F24 y F32. Solo 2 para la DIVAtop C24, C32, F24 y F32, la micro F24, la micro LN F32 y la Low NOx F32 (lista de 2007: I39828410). La micro LN C18 y C24, con modelos.
¿Qué significan DBM03, 70209.3, 39828411 y 39820400?
DBM03 es la tarjeta de gestión: el manual la dibuja junto al display DSP05 PROG. 70209.3 es el código del circuito impreso, serigrafiado en la placa (dato del taller). 39828411 y 39820400 son códigos del kit: escriben «39828411 ex 39820400»; la lista de 2006 da 39820400 y las de 2009 y 2012, 39828411.
¿Es lo mismo DBM03, DBM03A y DBM03C?
escriben DBM03 (con 39828411; la lista de 2006, con 39820400; la de 2007, «DBM03 LOW NOX» con I39828410), DBM03A LOW NOX (lista de 2009, I39828411) y DBM03C (con 39828411). Ninguna explica qué cambia entre letras. La nuestra lleva DBM03.
What symptoms point to this PCB?
To be confirmed: de recambios señala su placa DBM03C cuando la Divatop F37 no enciende, muestra errores erráticos, se reinicia sola, se bloquea sin patrón o tiene relés pegados o pistas quemadas. No es una tabla del fabricante ni sabemos si DBM03 y DBM03C son la misma placa: descarta antes alimentación y fusible.
¿Quién debe montar la PCB y qué hay que tener en cuenta?
Conviene un técnico cualificado: trabaja a 230 V en una caldera de gas. Según el manual de Ferroli, con la caldera apagada la tarjeta sigue conectada, y hay que quitar el puente de la regleta antes de conectar termostato o reloj.
