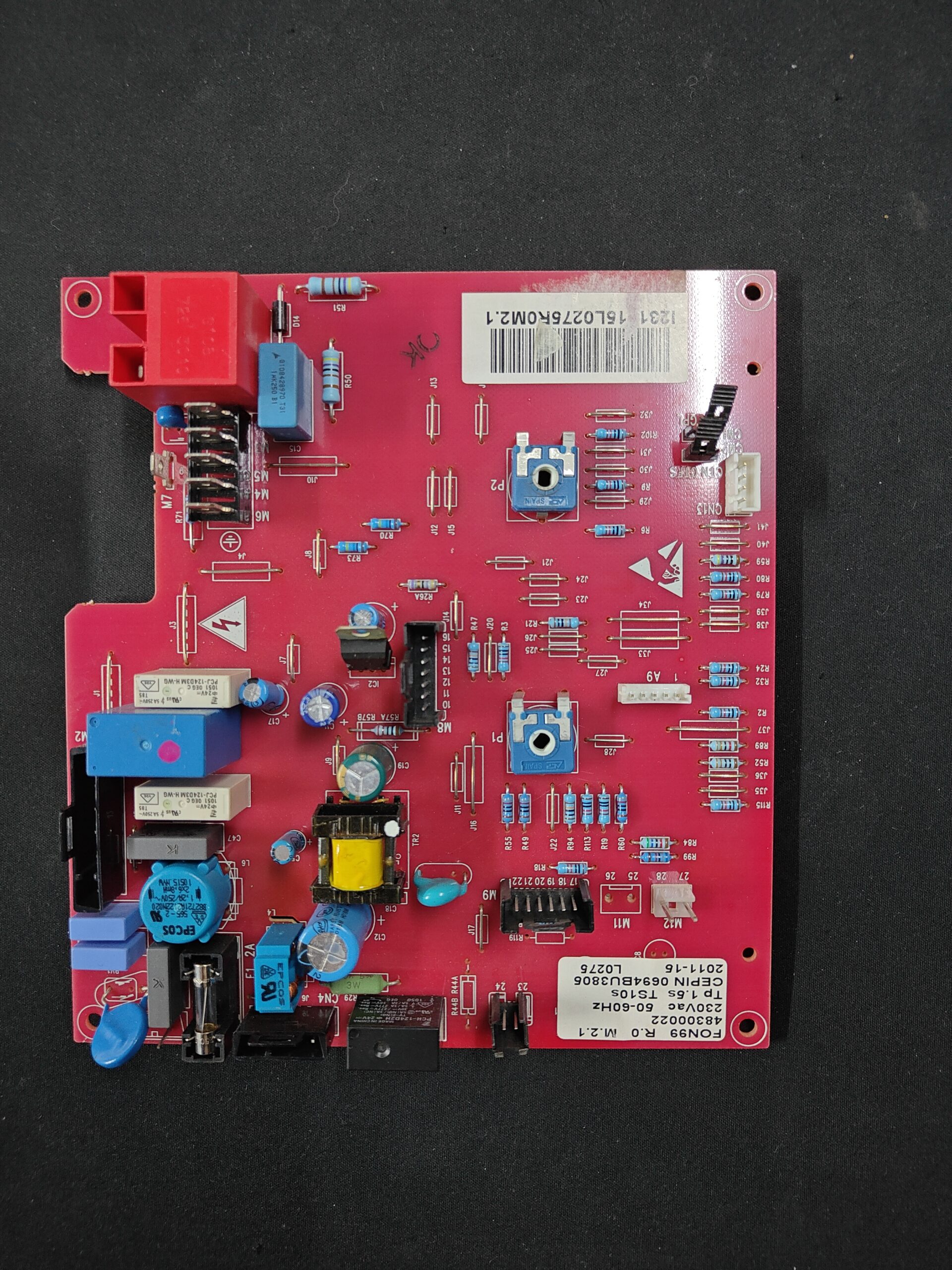

Placa Electrónica Fondital FON99 R.0 M.2.1 · 48300022 · Panarea Eco Compact CTFS 24
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica Fondital con aplicación registrada para Panarea Eco Compact CTFS 24. La relación con la placa de modulación Low NOx 6SCHEMOD23 está pendiente de confirmar. La falta de encendido, los reinicios o los errores erráticos requieren diagnóstico antes de sustituirla.
- Type of part
- Fondital
- Status
- Refurbished
- internal SKU
- PLFO029
- Warranty
- 1 year
Fondital boilers compatible
Fondital. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Fondital Nova Florida Vela Eco Compact CTFS 24 Low NOx (C 295-03) | Fondital | Unconfirmed |
|---|---|---|
| Fondital Panarea Eco Compact CTFS 24 | Fondital | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Busca en la placa el modelo FON99 R.0 M.2.1 y el código de circuito CE20091REV01 (también OC-106).
- Comprueba la referencia 48300022. El despiece oficial de la Panarea Eco Compact Low NOx lista la 6SCHEMOD23 (posición 66); la une a 48300022.
- No la confundas con la FON99 R.0 M.0.5 (48300020 · 6SCHEMOD26): es otra versión, para otras Panarea, Vela y Victoria.
- Mira en la placa de características de tu caldera que es una Panarea Eco Compact CTFS 24, la que ha registrado.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te confirmamos si está disponible.
Síntomas que requieren diagnóstico en el fondital
Common symptoms and faults
- 01
The boiler does not ignite, it restarts by itself or shows meaningless errors.
Cause: To be confirmed: que vende la 6SCHEMOD23 reacondicionada los relaciona con esa placa ( la une a esta pieza). Antes de cambiarla, mira si hay pistas quemadas u oxidación en el circuito.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Technical sheet: fondital Fondital
- Uniclima internal SKU
- PLFO029
- Brand
- Fondital
- Type of part
- Fondital
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Commercial reference
- 48300022
- Electrical supply
- 230Vac 50-60Hz
- Temporización indicada
- Tp 1.5s TS10s
- CEPIN code
- 0694BU3806
- Marcados de fabricación
- 2011-16; L0275
- Código adicional de PCB
- OC-106
- Clasificación impresa de la PCB
- 94V-0
- Fuse F1
- 2 A
- Circuito integrado IC3
- ULN2003A
- Circuito integrado de la PCB
- TNY276GN
- Marcado de resistencias R81 y R82
- R81 151; R82 151
- Source of additional data
- Información declarada; referencias auxiliares y aplicaciones sin equivalencia del fabricante acreditada.
- Inventario — PCB
- OC-106; 94V-0; CE20091 REV01
- Inventario — Subcomponentes PCB
- IC3 ULN2003A; TNY276GN; R81 151; R82 151
- Datos por confirmar (lista oficial) — Nombre oficial de la 6SCHEMOD23
- Scheda modulazione caldaia basso Nox · Low NOx Modulation Board · Despiece oficial Fondital
- Datos por confirmar (lista oficial) — Posición y despiece
- 66 · 1 unidad por caldera · C 294-02 (04/2011) y C 293-01 (01/2011) · Despiece oficial Fondital
- Aplicaciones pendientes de comprobar
- PANAREA ECO COMPACT CTFS 24 — confirmado; pendiente de confirmar documentalmente.
- To be confirmed: Nova Florida Vela Eco Compact CTFS 24 Low NOx (C 295-03) — 6SCHEMOD23 en el despiece oficial Panarea-Vela; une 6SCHEMOD23 con FON99 48300022
- No compatible o excluido en origen: Fondital Panarea CTN-CTFS 24 AF — Lleva otra placa: 6SCHEMOD26 o 6SCHEMOD12, según su lista oficial
- No confundir: 6SCHEMOD26 · 48300020 — Placa FON99 R.0 M.0.5, otra versión para Panarea, Vela y Victoria CTFS/CTN 24 — La unidad es FON99 R.0 M.2.1 con 48300022, no la M.0.5
- No confundir: 6SCHEMOD12 — Placa Nordgas de la Panarea CTN-CTFS 24 AF, según su lista oficial — Es de otra familia de calderas, no de la Eco Compact Low NOx
- italiana une 6SCHEMOD23 con «FON99 48300022»; ningún despiece oficial leído cita 48300022. Equivalencia por confirmar. 48300022 con CEPIN 0694BU3805; la unidad lleva 0694BU3806.
- To be confirmed: unen 48300022 con una placa Fondital. Los despieces oficiales y dan la 6SCHEMOD23 para la Panarea Eco Compact Low NOx, pero solo una une 6SCHEMOD23 con FON99 48300022.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Fondital Panarea Eco Compact CTFS 24.
