PCB Gruppo Giordano FON99 R.0 M.0.4 · 48300020 for Fondital Panarea Compact
Aplicación a la variante exacta pendiente de confirmar. Placa compacta de modulación Fondital Genius, relacionada con el encendido y la gestión de la caldera.
- Type of part
- Fondital
- Status
- Refurbished
- internal SKU
- PLC437
- Warranty
- 1 year
VAT included Stock · 1 unit
Fondital boilers compatible
Fondital. 0 compatibilidades contrastadas. Hay otros 7 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Fondital Victoria CTFS 24 and CTN 24 | Fondital | Unconfirmed |
|---|---|---|
| Fondital Panarea Incasso CTFS IN 24 | Fondital | Unconfirmed |
| Fondital Nova Florida Vela Compact CTFS 24 AF and CTN 24 AF | Fondital | Unconfirmed |
| Fondital Panarea Compact | Fondital | Unconfirmed |
| Fondital Panarea CTFS 24 and CTN 24 | Fondital | Unconfirmed |
| Fondital Vela CTFS 24 and CTN 24 | Fondital | Unconfirmed |
| Fondital Victoria Compact | Fondital | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

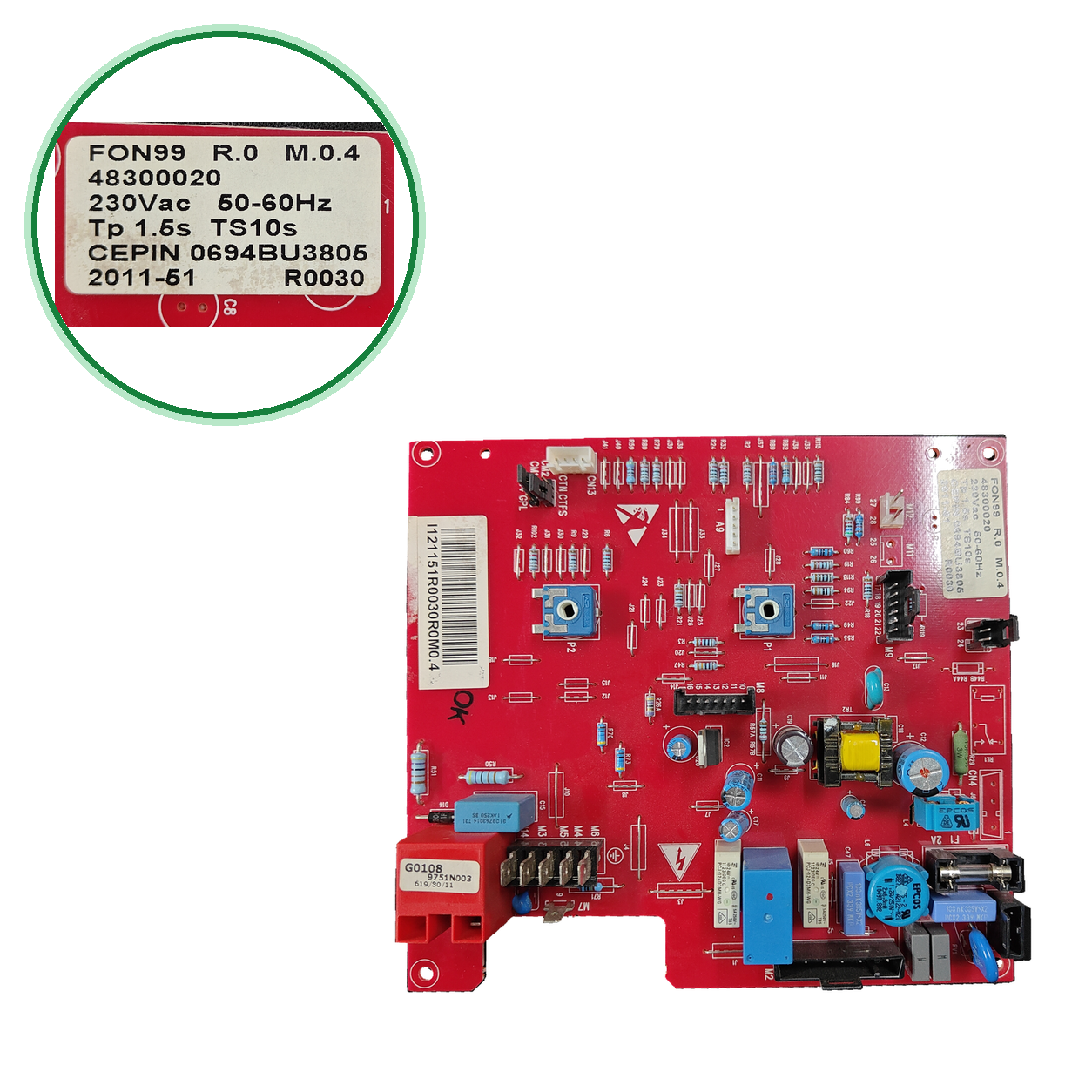

- Look for the number 48300020 next to FON99 R.0 M.0.x on the PCB. This unit has FON99 R.0 M.0.4.
- Also compare the OC-106 94V-0C circuit code and the CEPIN (0694BU3805 or 0694BU3806).
- 6SCHEMOD26 (código Fondital). No la confundas con la 6SCHEMOD12 (Nordgas en el despiece oficial).
- Check the data plate to ensure that your boiler is a Fondital Panarea Compact.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Fondital
- Uniclima internal SKU
- PLC437
- Brand
- Fondital
- Type of part
- Fondital
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Commercial reference
- 48300020
- Power supply
- 230 Vac
- Frequency
- 50-60 Hz
- Time Tp
- 1.5 s
- TS time
- 10 s
- CEPIN code
- 0694BU3805
- Fuse F1
- 2 A
- Subcomponent marking
- TNY276GN; MOC3023
- Source of additional data
- Declared information; auxiliary references and applications without equivalent from the accredited manufacturer.
- Inventory — CEPIN
- 0694BU3805
- Datos contrastados con — Tipo de PCB
- Por confirmar: Compacta Genius (Genius Modulation Board) · Despiece oficial +
- Datos contrastados con — Alimentación
- 230 Vac · 50-60 Hz · Taller +
- Datos contrastados con — Tiempo Tp
- 1,5 s · Taller +,
- Datos contrastados con — Tiempo de seguridad Ts
- 10 s · Taller +,
- Pending applications to verify
- FONDITAL PANAREA COMPACT — confirmado; pendiente de confirmar.
- Registered equivalents and substitutions
- Equivalencia comercial pendiente (24/10/2026): relaciona Gruppo Giordano 0SCHEMOD26 con Fondital 6SCHEMOD26. El informe identifica la familia FON99/48300020; falta confirmación documental para la revisión R.0 M.0.4.
Before purchasing
- Por confirmar: Fondital Victoria CTFS 24 y CTN 24 —
- To be confirmed: Fondital Panarea Incasso CTFS IN 24 — (despiece oficial 04/2011): lleva la 6SCHEMOD26; el de 2008 solo la 6SCHEMOD12
- To be confirmed: Nova Florida Vela Compact CTFS 24 AF y CTN 24 AF —; código 6SCHEMOD26
- No confundir: 6SCHEMOD12 — Placa compacta de Fondital; Nordgas en los despieces de 2011 y 2015 — Esos despieces la listan aparte de la 6SCHEMOD26 (Genius); el de 2008 de Panarea-Vela solo la 6SCHEMOD12. como código anterior.
- No confundir: 48300022 (6SCHEMOD23) — Placa Nova Florida de bajo NOx — Lleva FON99 pero otra referencia: 48300022.
- la versión R.0 M.0.5, no la M.0.4 de esta unidad. (y su copia) escribe 483000020 (9 cifras).
- unen 48300020 y FON99 a la 6SCHEMOD26; une 48300020 a la 6SCHEMOD26, placa Genius en el despiece de Fondital. Ninguna cita M.0.4, OC-106 ni CEPIN. la marcan Unical; dice Gruppo Giordano y manda.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Fondital Panarea Compact; Fondital Panarea CTFS 24 y CTN 24; Fondital Vela CTFS 24 y CTN 24; Fondital Victoria Compact.
Frequently asked questions: Fondital
How do I identify the PCB FON99 48300020?
Busca impreso en la placa el número 48300020 junto a FON99 R.0 M.0.x; la describe con «48300020 FON99 R.0 M.0.5». Esta unidad lleva R.0 M.0.4. Compara también el circuito OC-106 94V-0C y el CEPIN (0694BU3805 o 0694BU3806).
Is it compatible with my Fondital Panarea Compact?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para la Fondital Panarea Compact. Además, (CTFS 24 AF), (CTS 24 AF) y (CTFS 24 y CTN 24) anuncian la 6SCHEMOD26 para esa caldera; también, sin indicar modelo.
Is the Vela or the Victoria compatible with the Panarea CTFS or CTN 24?
La compatibilidad de esta variante está pendiente de confirmar. solo ha registrado la Panarea Compact. En Panarea CTFS y CTN 24: el despiece oficial de Fondital (08/2015), y listan la 6SCHEMOD26. Vela CTFS y CTN 24: . Victoria Compact:. Por confirmar: Victoria CTFS y CTN 24 sin «Compact» y Nova Florida Vela Compact CTFS 24 AF y CTN 24 AF . Envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 911 17 77 77.
What do 48300020, FON99, 0SCHEMOD26, and 6SCHEMOD26 mean?
0SCHEMOD26 es el código de Gruppo Giordano, 6SCHEMOD26 el de Fondital, 48300020 el código identificativo y FON99 el modelo de la placa. da 48300020 como código de fábrica de la 6SCHEMOD26 y da a Gruppo Giordano como fabricante de la pieza.
Can I use the 6SCHEMOD12 instead of the 6SCHEMOD26?
No sin comparar. El despiece oficial de Fondital (2011 y 2015) lista la 6SCHEMOD26 como placa Genius y la 6SCHEMOD12 como Nordgas; el de 2008 de Panarea-Vela solo lista la 6SCHEMOD12. y dan la 6SCHEMOD12 como código anterior. Envíanos la etiqueta de tu placa.
What is the difference between FON99 R.0 M.0.4 and R.0 M.0.5?
La compatibilidad de esta variante está pendiente de confirmar. Esta unidad lleva R.0 M.0.4 y registrada: para la Panarea Compact. y citan R.0 M.0.5 y ninguna explica qué cambia. Si tu placa lleva otra versión, envíanos una foto desde Contacto.
What electrical data does it have and who should install it?
230 Vac y 50-60 Hz; Tp 1,5 s; Ts 10 s . Confirmación registrada: esos valores. La monta un técnico cualificado: trabaja a 230 V.
