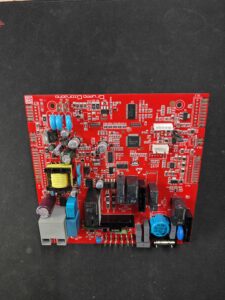

Giordano Controls FON108 PCB · 48400061 for Fagor Natur 24281 N
Aplicación a la variante exacta pendiente de confirmar. Placa Giordano Controls de modulación para calderas de condensación. Su correspondencia con Fondital 6SCHEMOD37, placa compacta de modulación del cuadro eléctrico, está pendiente de confirmar.
- Type of part
- Fondital
- Status
- Refurbished
- internal SKU
- PLC324
- Warranty
- 1 year
VAT included Stock · 2 units
Fondital boilers compatible
Fondital. 0 compatibilidades contrastadas. Hay otros 6 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Fondital Antea Condensing KC, KR and KRB 12/24/28 | Fondital | Unconfirmed |
|---|---|---|
| Fondital Delfis Condensing KC 24/28 | Fondital | Unconfirmed |
| Fondital Delfis Condensing KRB 12/24/28 | Fondital | Unconfirmed |
| Fondital Nova Florida Pegasus Compact IN KBS-V 24-28 | Fondital | Unconfirmed |
| Fondital Delfis-Ischia Condensing | Fondital | Unconfirmed |
| Fondital Fagor Natur 24281 N | Fondital | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Look for the model FON108 COND and the reference 48400061; the circuit uses 11600165R06.
- Compara el código marcado: la nuestra dice 0SCHEMOD37; los despieces oficiales de Fondital y usan 6SCHEMOD37, y ucranianas 6SCHEMOD37C.
- Compare the complete model (FON108 COND), not just "FON108", and the reference 48400061. Do not confuse it with 6SCHEGAR46.
- Mira la placa de características de tu caldera: la Fagor Natur 24281 N está registrada.
- Any questions? Send us a photo of your part's label and the boiler's rating plate from Contact.
Fondital
- Uniclima internal SKU
- PLC324
- Brand
- Fondital
- Type of part
- Fondital
- Units in stock
- 2 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days

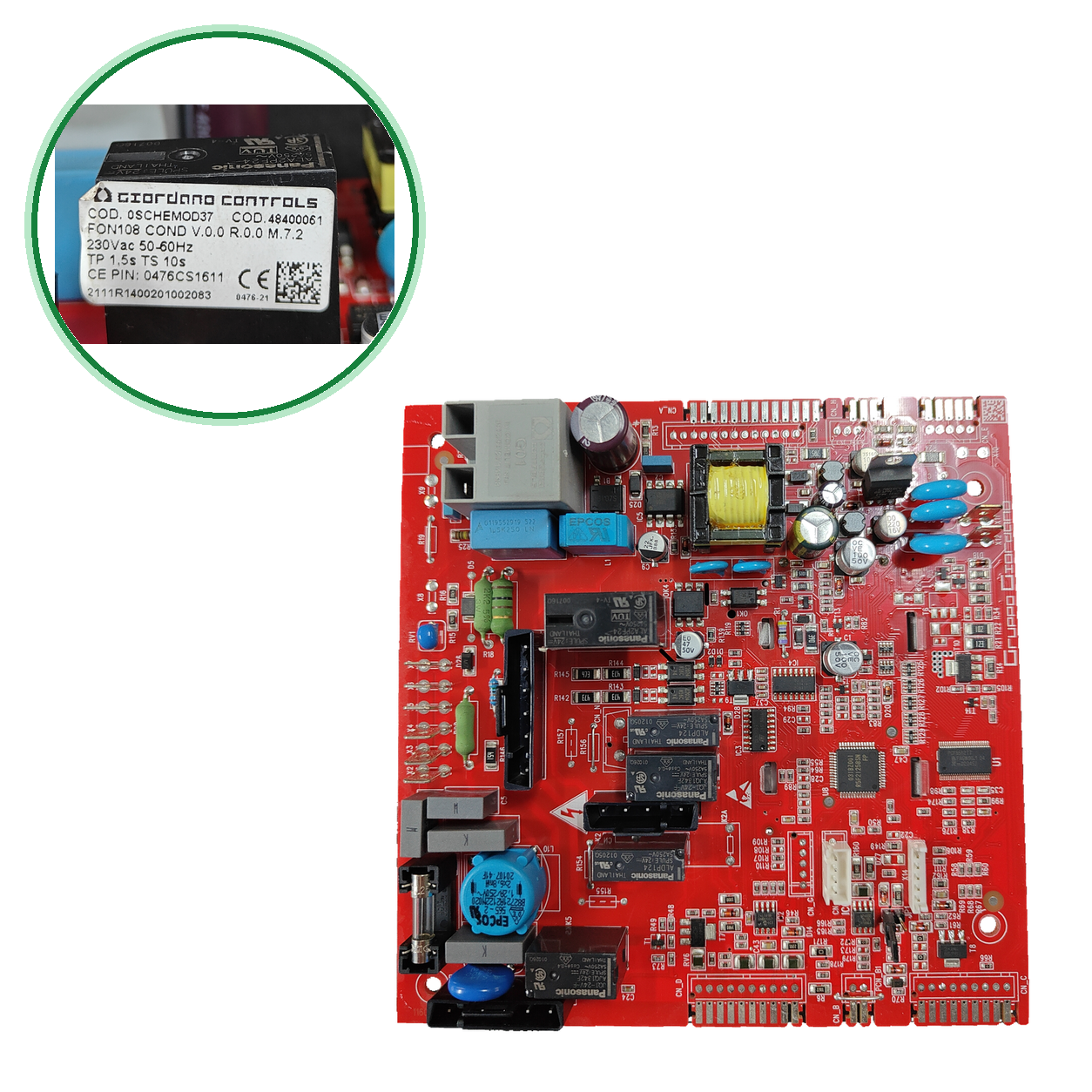

Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Model/revision of the label
- FON108 COND V.0.0 R.0.0 M.7.2
- Commercial reference
- 48400061
- Code marked on the label
- 0SCHEMOD37
- Printed traceability code
- 2111R1400201002083
- PCB code
- 11600165R06
- Power supply
- 230 V AC
- Frequency
- 50-60 Hz
- TP time
- 1.5 s
- TS time
- 10 s
- PIN CE
- 0476CS1611
- CE marking
- 0476-21
- Marked on the PCB
- Gruppo Giordano
- Source of additional data
- Declared information; auxiliary references and applications without equivalent from the accredited manufacturer.
- Inventory — Food
- 230 V AC
- Inventory — marked supply
- 230Vac 50-60Hz
- Inventory — conformity marking
- CE PIN: 0476CS1611; 0476-21
- Inventory — Marked code
- 0SCHEMOD37; 2111R1400201002083
- Datos s — Tipo
- PCB electrónica de modulación
- Datos s — Ajuste de fábrica
- Por confirmar: Gas natural y caldera de 24 kW · ucraniana
- Pending applications to verify
- FAGOR NATUR 24281 N — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- To be confirmed: Fondital Antea Condensing KC, KR y KRB 12/24/28 — Despiece oficial + con el 6SCHEMOD37. Solo sin presostato de aire. No la versión GAR
- To be confirmed: Fondital Delfis Condensing KC 24/28 — Despiece oficial + con el 6SCHEMOD37. Solo sin presostato de aire.
- To be confirmed: Fondital Delfis Condensing KRB 12/24/28 — con el 6SCHEMOD37. Solo sin presostato de aire.
- To be confirmed: Nova Florida Pegasus Compact IN KBS-V 24-28 — con el 6SCHEMOD37. Solo sin presostato de aire.
- To be confirmed: Fondital Delfis-Ischia Condensing: (6SCHEMOD37). Su ficha de la Delfis Condensing KC24 remite a la 6SCHEGAR46 con presostato; no aclara si vale aquí.
- Do not confuse: 6SCHEGAR46 — «GAR» modulation PCB of the Antea Condensing — It occupies position 73 in the official parts list in another version of the boiler: this is not this PCB.
- No confundir: ST0000972 — Placa Fagor Natur Low NOx (reacondicionada) — la da para la Fagor Natur 24281N; Confirmación registrada: la 48400061. Compara el código de tu placa
- Nuestra etiqueta marca 0SCHEMOD37; los despieces oficiales de Fondital usan 6SCHEMOD37. y unen el 6SCHEMOD37 con el 48400061; ucranianas dan el 48400061 con el 6SCHEMOD37C. Compara siempre ese número.
- unen el 48400061 con el 6SCHEMOD37; tres ucranianas lo dan con el 6SCHEMOD37C: el código Fondital discrepa. Confirmación registrada: la Fagor Natur 24281 N; sin confirmación adicional la une al 48400061 ( la da con la ST0000972) ni cita el 0SCHEMOD37.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Fagor Natur 24281 N.
Frequently asked questions: Fondital
Where is the code for this PCB and what does each one mean?
En la etiqueta: FON108 COND (modelo, V.0.0 R.0.0 M.7.2), 48400061 (referencia) y 0SCHEMOD37 (código marcado). El circuito lleva 11600165R06 y Gruppo Giordano; 0476CS1611 es el PIN del marcado CE. Compara primero el 48400061: lo cita con FON108 y lo da como código de proveedor.
Is it compatible with my Fagor Natur 24281 N?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Fagor Natur 24281 N. Sin confirmar: esa caldera con el 48400061; lista una «Fagor Natur 24/28 1N» entre las del 6SCHEMOD37. da otra placa, la Fagor ST0000972, para la 24281N: compara el código de tu placa o llámanos al 911 17 77 77.
What other boilers use this PCB?
La compatibilidad de esta variante está pendiente de confirmar. Ninguna otra está registrada. Con el 6SCHEMOD37 de Fondital Antea Condensing KC/KR/KRB 12/24/28 (despiece oficial + ), Delfis Condensing KC 24/28 (despiece oficial + 3), Delfis KRB 12/24/28 (4) y Pegasus Compact IN KBS-V 24-28 (3). Solo y ucranianas citan el 48400061 con Antea y Delfis: equivalencia por confirmar.
¿Por qué mi etiqueta dice 0SCHEMOD37 y 6SCHEMOD37?
Nuestra unidad está marcada 0SCHEMOD37. Sin confirmar: ese código, pero y unen el 48400061 de la etiqueta con el 6SCHEMOD37 (antes 6YSCHEMOD30, o 6SCHEMOD30 según y otra ); ucranianas lo dan con el 6SCHEMOD37C.
Is it okay if my boiler has an air pressure switch?
La compatibilidad de esta variante está pendiente de confirmar. apuntan a que no.: «solo para modelos sin presostato de aire»; remite a la 6SCHEGAR46 para calderas con presostato de aire. Compara el código de tu placa antes de pedirla.
Is there anything that needs to be adjusted when installing it, and who should do it?
To be confirmed: ucraniana indica que viene ajustada para gas natural y caldera de 24 kW; para 28 kW o gas licuado hay que reajustar parámetros desde el panel de la caldera. Se alimenta a 230 V CA (etiqueta).: no se recomienda su instalación por personal no cualificado.
