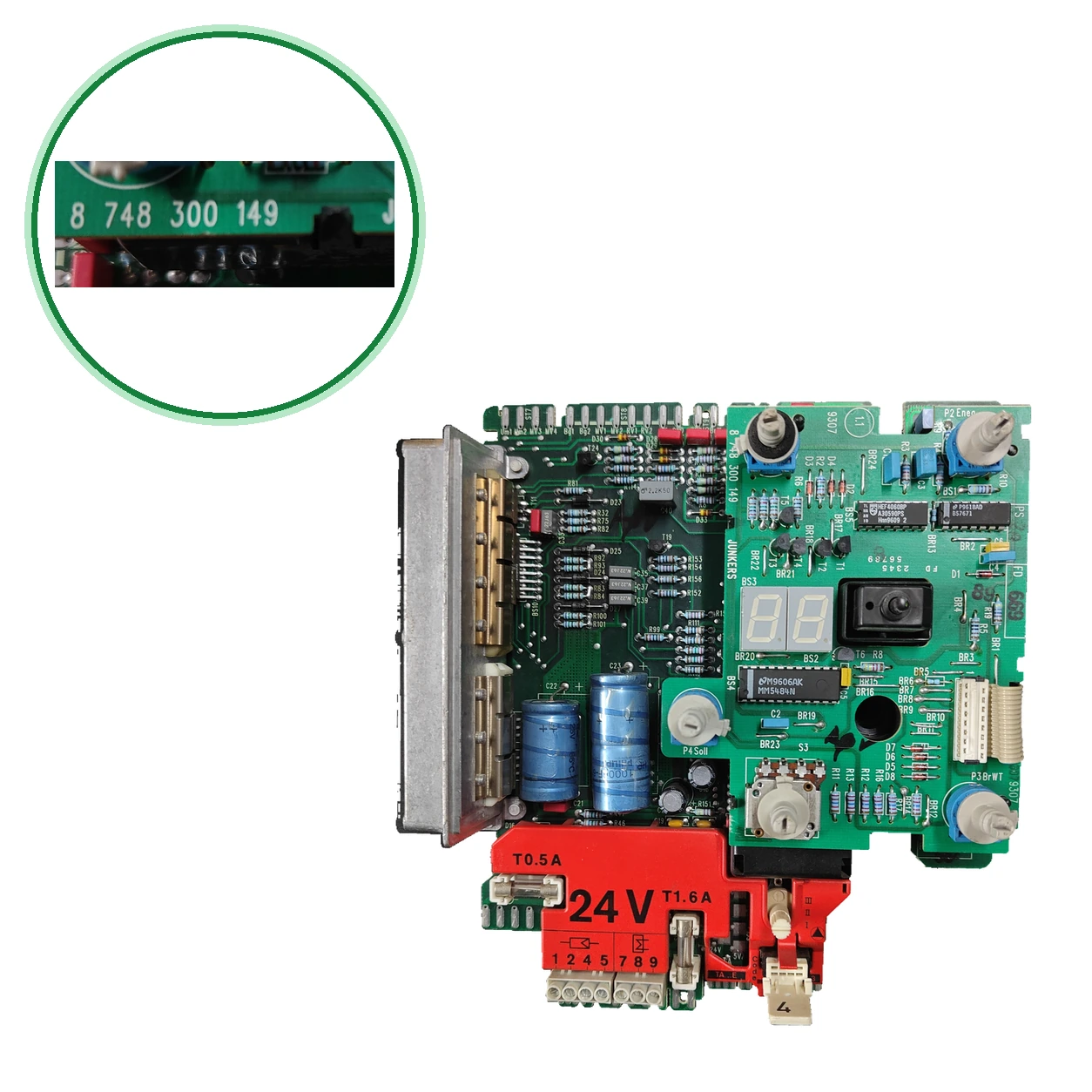

PCB Electrónica Junkers 8 748 300 149 · PCB 9307
Refurbished Junkers Junkers

PCB Electrónica Junkers 8 748 300 149 · PCB 9307

Aplicación pendiente de confirmar. Placa electrónica de una caldera Junkers. Las webs que la venden la llaman placa de control («Steuerplatine»), módulo base («Grundmodul»), placa secundaria o placa añadida («Aufsatzplatine») y no coinciden entre sí. Esta unidad forma conjunto con otra PCB (9026).

Type of part
Junkers
Status
Refurbished
Catalogue reference
8 748 300 149
Warranty
1 year
VAT included OUT OF STOCK
Compatibility

Calderas Junkers compatible with reference 8 748 300 149

Junkers con referencia 8 748 300 149. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Junkers ZR / ZWR / ZSR …-3 KEJunkersUnconfirmed
Junkers Suprastar (modelo sin concretar)JunkersUnconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it ·

Guide

Cómo comprobar si la ref. 8 748 300 149 es la pieza de tu caldera

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

  1. Busca en tu placa la referencia 8 748 300 149 (también escrita 8748300149) y el circuito 9307, revisión 1.1.
  2. Compara también el 9026 (otra PCB del conjunto), el 9404 de la cara de soldadura y el 8 748 301 192 del reverso de la PCB.
  3. No des por equivalentes 8748301102, 8748301101 u 8 748 300 281 sin comparar: ninguna de las páginas leídas explica la relación.
  4. Mira el modelo en la placa de características de tu caldera. la serie ZR/ZWR/ZSR …-3 KE para su placa 8748300281, que lista 8748300149: no está confirmado.
  5. Any questions? Send us a photo of the label of your PCB and the data plate of the boiler from the Contact section, or call us at 911 17 77 77.
Technical data

Technical sheet: junkers Junkers 8 748 300 149

Catalogue reference
8 748 300 149
Uniclima internal SKU
PLC332
Brand
Junkers
Type of part
Junkers
Units in stock
0 units
Status
Refurbished
Warranty
1 year
Shipping
Delivery time shown at checkout
Return
14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Referencia comercial marcada en la PCB
8 748 300 149
Brand marked on the PCB
JUNKERS
PCB code
9307
Código de otra PCB del conjunto
9026
PCB review
1.1
Fault code FD
669
Marcajes en la cara de soldadura
9404; 404
Submódulo rojo
24 V; fusibles T0.5 A y T1.6 A
Marcajes de circuitos integrados
HEF4060BP; A30590PS; Hnn9609 2; P9618AD; B57671; M9606AK; MM5484N
Marcado PCB del reverso
8 748 301 192
Por confirmar: Dato del taller y de — Tensión
24 V · Submódulo rojo: 24 V (taller) ·: Spannung 24V
Identificación — Referencia comercial marcada en la PCB
8 748 300 149
Identificación — Código de PCB
9307
Identificación — Revisión de PCB
1.1
Identificación — Código FD
669
Identificación — Marcajes en la cara de soldadura
9404; 404
Identificación — Marcado PCB del reverso
8 748 301 192
Ficha técnica — Submódulo rojo
24 V; fusibles T0.5 A y T1.6 A
Ficha técnica — Marcajes de circuitos integrados
HEF4060BP; A30590PS; Hnn9609 2; P9618AD; B57671; M9606AK; MM5484N
Ficha técnica — Marcado PCB del reverso
8 748 301 192
Datos del inventario — Código de otra PCB del conjunto
9026
Before purchasing
  • To be confirmed: Junkers ZR / ZWR / ZSR …-3 KE. La referencia 8748300149 aparece entre los números asociados a la placa 8748300281; la documentación de la serie muestra 8 748 300 281 y no incluye 8 748 300 149.
  • To be confirmed: Junkers Suprastar (modelo sin concretar). La referencia aparece como reservada o borrada. Para la serie K/KN 12…42-8D se indica la placa 8 729 010 712.
  • No confundir: 8748301102 — Código que y juntan con 8748300149 en una placa «V2» — Las documentación no dicen qué cambia, ni si la V2 es la pareja o la propia 8748300149
  • No confundir: 8748301101 — Código que junta con 8748300149 en una «Steuerplatine» — La ficha no dice qué es cada código
  • No confundir: 8 748 300 281 — Grundmodul de las ZR/ZSR/ZWR 18/24-3 K.E (lista oficial) y 18/24-3 AE/ADE (copia de la lista en ). Esa copia contradice a Warmwasserkönig, que excluye las AE/AME para su 8748300281, placa que lista la 8748300149 — No está establecido si es la misma placa: la lista oficial de la serie K.E da la 8 748 300 281 y no incluye la 8 748 300 149; sitúa la 149 entre los números vistos en esas placas. Sin confirmar: que sean equivalentes ni que sean distintas.
  • No confundir: 8 748 300 283 — Grundmodul de las ZR/ZSR/ZWR …-4 KE. Es otra serie; no incluye la referencia 8 748 300 149.
  • To be confirmed: 8748300149 aparece junto a otros códigos (8748301102, 8748301101, 8748300256, 8748300206 y 8 748 300 263), sin que se explique la relación. También se identifica como Aufsatzplatine del Grundmodul 8748300203, aplicación no confirmada. No se ha encontrado una referencia para los marcados 9307, 9026, 9404 ni 8 748 301 192.
  • La referencia 8748300149 aparece asociada a una placa Junkers con funciones distintas: control, módulo base o secundaria. La función y el modelo de caldera siguen sin confirmar.
Frequently Asked Questions

Frequently asked questions: junkers 8 748 300 149

Where is the code for this PCB and what other codes should I compare?
La referencia Junkers 8 748 300 149 va marcada en la placa; la escriben 8748300149. Compara también el circuito 9307 (revisión 1.1), el 9026 (otra PCB del conjunto), el 9404 de la cara de soldadura y el 8 748 301 192 del reverso. Son marcados de esta unidad, confirmados.
¿Qué significan 8 748 300 149, 9307 y 9026?
To be confirmed: 8 748 300 149 es la referencia Junkers: cuatro webs independientes y de marcado «Reserviert • Gelöscht» la dan como placa electrónica Junkers. 9307 es el código de PCB (circuito) de esta unidad y 9026 el de otra PCB del conjunto,. Ninguna documentación explica 9307, 9026, 9404 ni 8 748 301 192, así que no los interpretamos.
Is it compatible with my Junkers boiler?
Aún no hay ninguna confirmada. Warmwasserkönig lista 8748300149 entre los números de su placa 8748300281 (ZR/ZWR/ZSR …-3 KE), pero la lista oficial de la serie no incluye la 8 748 300 149. de la asocia a Suprastar, sin modelo, y figura como reservado o borrado. cada uno: por confirmar. Envíanos el modelo por Contacto o llama al 911 17 77 77.
¿Aparece en las listas de recambios oficiales de Junkers?
En las que hemos podido leer, no. Las de ZR/ZSR/ZWR 18/24-3 K.E y 18/24-3 AE/ADE (copia de un tercero) dan como Grundmodul la 8 748 300 281; la de …-4 KE, la 8 748 300 283; la de K/KN 12…42-8D, la placa 8 729 010 712.
¿Es lo mismo que la 8748301102 (V2), la 8748301101 o la 8748300256?
No se ha determinado. Una placa se describe como «8748301102, 8748300149» V2, sin explicar qué cambia. Otra identificación escribe «8748300149 v2», por lo que no está claro si V2 se refiere a la pareja de códigos o a la propia referencia 8748300149. También aparecen las descripciones «8748301101 mit 8748300149 Steuerplatine» y «8748300256 mit 8748300149 Grundmodul Leiterplatte»; ninguna explica la relación.
What should I check when installing it and who should do it?
Compara el submódulo rojo de 24 V con fusibles T0.5 A y T1.6 A que lleva esta unidad. Debe montarla un técnico cualificado: pide un técnico especializado y Warmwasserkönig, que los trabajos con gas o electricidad los haga un profesional.
Entrega calculada por destino Delivery time shown at checkout
1-year warranty reviewed and tested
14-day return uninstalled parts
Technical support we verify your model
PCB Electrónica Junkers 8 748 300 149 · PCB 9307
