PCB Electrónica Junkers 8 748 301 308 · FD289 Para ZWA 24 1A 23

Aplicación a la variante exacta pendiente de confirmar. Por confirmar: Es la placa que gobierna la caldera: gestiona el encendido, la modulación de gas, los sistemas de seguridad y la comunicación general. Se sospecha de ella cuando la caldera no enciende, no responde al termostato o muestra errores erráticos.

Type of part: Junkers
Status: Refurbished
internal SKU: PLC222
Warranty: 1 year

VAT included Stock · 2 units

Compatibility

Compatible Junkers boilers

Junkers. 0 compatibilidades contrastadas. Hay otros 7 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Junkers Eurosmart ZWB 24-1 A	Junkers	Unconfirmed
Junkers Eurosmart ZWB 24-5 A	Junkers	Unconfirmed
Junkers Eurostar ZWC 24-1 MFK	Junkers	Unconfirmed
Junkers Eurostar ZWC 24-3 MFK	Junkers	Unconfirmed
Junkers Eurostar ZWE 24-4 MFK-E	Junkers	Unconfirmed
Junkers Eurostar ZWE 24-5 MFK	Junkers	Unconfirmed
Junkers ZWA 24 1A 23	Junkers	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

Da la vuelta a la placa: el código 8 748 301 308 está en la cara de soldaduras. lo escriben sin espacios: 8748301308.

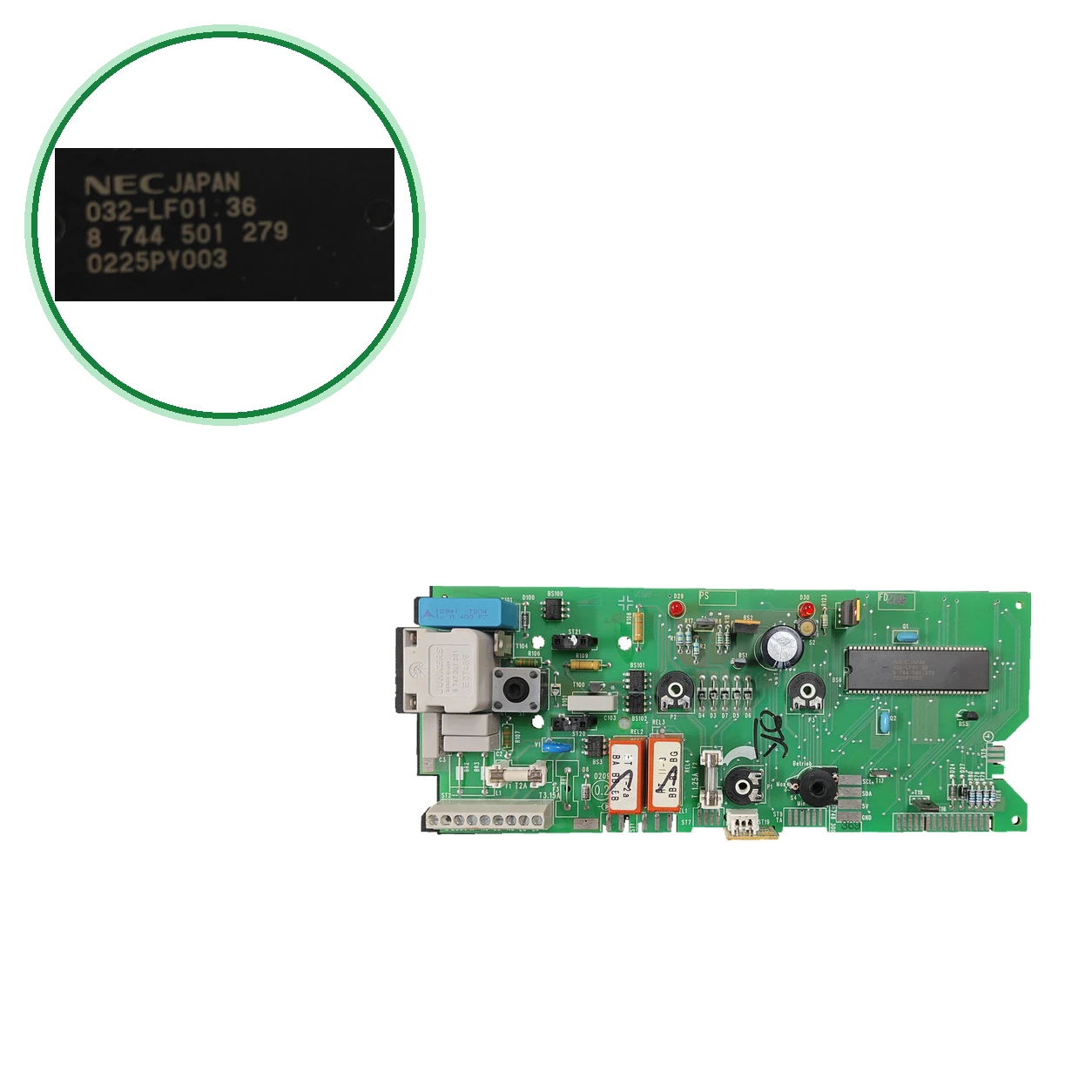

En el anverso busca el marcado FD289. En el circuito integrado NEC deben leerse 032-LF01 36, 8 744 501 279 y 0225PY003.
Compara la posición de relés y conectores con los de tu placa: avisa de que bajo una misma referencia se han fabricado versiones distintas.
To be confirmed: Si tu caldera no es la ZWA 24 1A 23, no des la placa por válida solo por la referencia 8748301308: las otras calderas vienen de con listas idénticas, para la ZWE 24-4 MFK, un despiece oficial da otro circuito.
coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.

Diagnosis and fault codes

Symptoms that require diagnosis in the junkers

Common symptoms and faults

01
La caldera no enciende o deja de responder al termostato.
Cause: To be confirmed: como señal de PCB averiada. Antes de cambiarla, revisa sus fusibles.
02
Códigos de error erráticos en el display que cambian sin motivo.
Cause: To be confirmed: lo relaciona con la PCB de control. El diagnóstico debe hacerlo un técnico.
03
Reinicios espontáneos o cortes de suministro eléctrico interno.
Cause: La misma lo atribuye a la placa. Mira también si hay relés pegados, quemaduras o pistas oxidadas.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Technical sheet: Junkers

Uniclima internal SKU: PLC222
Brand: Junkers
Type of part: Junkers
Units in stock: 2 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Conector/señal de alimentación: 5 V
Conector/señal de masa: GND
Fusibles/protecciones montadas: T2A, T3.15A, T1.25A
Condensador montado: 1 μF, 400 V
Circuito integrado montado: NEC JAPAN; 032-LF01 36; 8 744 501 279; 0225PY003
Optoacopladores montados: CNY75GA
Etiqueta de relé montado RT: RT II-3 / BB BB BG
Etiqueta de relé montado HT: HT II-2a / BA BB BB
Código PCB en cara de soldaduras: 8 748 301 308
Marcado FD en anverso: FD289
Marca visible en subcomponente blanco: JUNKERS
Por confirmar: Datos de — Tipo: PCB electrónica o centralita
Por confirmar: Datos de — Ubicación: Detrás del frontal, dentro de la caja de control
Identificación — Código PCB en cara de soldaduras: 8 748 301 308
Identificación — Marcado FD en anverso: FD289
Identification — Integrated circuit label: 032-LF01 36; 8 744 501 279; 0225PY003
Ficha técnica — Conector/señal de alimentación: 5 V
Ficha técnica — Conector/señal de masa: GND
Ficha técnica — Fusibles/protecciones montadas: T2A, T3.15A, T1.25A
Ficha técnica — Condensador montado: 1 μF, 400 V
Ficha técnica — Optoacopladores montados: CNY75GA
Ficha técnica — Etiqueta de relé montado RT: RT II-3 / BB BB BG
Ficha técnica — Etiqueta de relé montado HT: HT II-2a / BA BB BB
Ficha técnica — Marca visible en subcomponente blanco: JUNKERS
Referencia registrada: Marcajes PCB: 8748300369 (anverso) / 8748301308 (reverso)
Identification and equivalences: Serigrafías visibles 8748300369 y8748301308 en fotos propias. 8744501279 es código del chipNEC; no PN de la placa. Relación entre marcajes y revisión sin resolver.
Additional markings: Conector/señal: 5 V; GND. Fusibles/protecciones: T2A; T3.15A; T1.25A. Condensador: 1 μF; 400 V. CI NEC Japan: 032-LF01 36; 8 744 501 279; 0225PY003. Optoacopladores: CNY75GA. Marcajes de relé: RT II-3 / BB BB BG y HT II-2a / BA BB BB. PCB: 8 748 301 308 (cara de soldaduras); FD289 (anverso). Marcaje JUNKERS en subcomponente blanco. Anverso:8 748 300 369. No se presupone función idéntica a serigrafía posterior8 748 301 308.
Pending applications to verify: ZWA 24 1A 23 — compatibilidad anotada; pendiente de confirmar por variante. Cita comercial para la versión ofertada (no confirma aplicación a esta unidad): Junkers Eurosmart ZWB 24-1 A; Junkers Eurosmart ZWB 24-5 A; Junkers Eurostar ZWC 24-1 MFK; Junkers Eurostar ZWC 24-3 MFK; Junkers Eurostar ZWE 24-4 MFK; Junkers Eurostar ZWE 24-4 MFK-E; Junkers Eurostar ZWE 24-5 MFK. La relación comercial8748300369→8748300417 figura . Falta documento de fabricante que enlace esta ejecución exacta con cada aparato.

Before purchasing

To be confirmed: Estos síntomas salen de la ficha de: no hay tabla oficial leída para esta placa. Un técnico debe confirmar la avería antes de cambiarla.
To be confirmed: Junkers Eurosmart ZWB 24-1 A — y (listas idénticas; posible origen común)
To be confirmed: Junkers Eurosmart ZWB 24-5 A — y (listas idénticas; posible origen común)
To be confirmed: Junkers Eurostar ZWC 24-1 MFK — y (listas idénticas; posible origen común)
To be confirmed: Junkers Eurostar ZWC 24-3 MFK — y (listas idénticas; posible origen común)
To be confirmed: Junkers Eurostar ZWE 24-4 MFK-E — y (listas idénticas; posible origen común)
To be confirmed: Junkers Eurostar ZWE 24-5 MFK — y (listas idénticas; posible origen común)
No compatible o excluidos: Junkers Eurostar ZWE 24-4 MFK — Despiece oficial Junkers 7181465372 (2005): lleva el circuito 8 748 300 557 0 (variante 6492: 8 748 300 501 0). la daban para esta placa
No confundir: 8.748.300.417 — Placa Junkers que italiana vende para la Eurosmart ZWA 24-1A (códigos «EX» 8748300369 y 8748300496) — sin confirmación adicional la une con el 8 748 301 308 ni con FD289: compara los códigos de tu placa antes de darla por equivalente. El 8 748 300 369 también figura en los códigos para esta pieza
No confundir: 8 748 300 557 0 — Circuito impreso que el despiece oficial Junkers 7181465372 da para la ZWE 24-4 MFK — No es el 8 748 301 308: ese despiece no lo cita
8748301308 como referencia OEM o «versión de electrónica», y una de ellas avisa de que bajo una misma referencia hay versiones distintas. Compara también FD289 y los marcados del circuito integrado.
To be confirmed: el 8748301308 como placa Junkers con la misma lista de 7 calderas (listas idénticas; posible origen común, no comprobado). Un despiece oficial contradice una (ZWE 24-4 MFK). La ZWA 24 1A 23 la confirma.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZWA 24 1A 23.

Frequently Asked Questions

Frequently asked questions: junkers

Where is the code for this PCB?

Al dar la vuelta a la placa, en la cara de soldaduras: 8 748 301 308. En el anverso lleva el marcado FD289 y el circuito integrado NEC va marcado 032-LF01 36, 8 744 501 279 y 0225PY003. la anuncian como 8748301308, sin espacios.

Is it compatible with my Junkers ZWA 24 1A 23?

La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la ZWA 24 1A 23. italiana vende para la ZWA 24-1A otra placa, la 8.748.300.417; es un dato de esa y no cambia lo registrado. Si dudas, compara el 8 748 301 308 y el FD289 de tu placa con los de esta.

What do 8 748 301 308, 8748301308, and 8 744 501 279 mean?

El 8 748 301 308 es el código del circuito impreso (cara de soldaduras); lo escriben 8748301308 y lo llaman referencia OEM o «versión de electrónica». El 8 744 501 279 (8744501279) es la referencia: está en la bolsa y en el circuito integrado NEC, junto a 032-LF01 36 y 0225PY003. sin confirmación adicional externa explica estos marcados. avisa de que bajo una misma referencia hay versiones distintas: compara también FD289 y la posición de relés y conectores.

¿Para qué otras calderas la citan?

La compatibilidad de esta variante está pendiente de confirmar. y dan la misma lista de 7, de posible origen común (no comprobado): Eurosmart ZWB 24-1 A y ZWB 24-5 A, y Eurostar ZWC 24-1 MFK, ZWC 24-3 MFK, ZWE 24-4 MFK, ZWE 24-4 MFK-E y ZWE 24-5 MFK. Para seis solo hay esa lista, por eso quedan por confirmar. La excepción es la ZWE 24-4 MFK: el despiece oficial de Junkers (lista 7181465372) le asigna el circuito 8 748 300 557 0 y no cita el 8 748 301 308.

¿Y si mi caldera usa la PCB 8.748.300.417?

La compatibilidad de esta variante está pendiente de confirmar. italiana vende la 8.748.300.417 para la Eurosmart ZWA 24-1A y da 8748300369 y 8748300496 como códigos anteriores («EX»); de Madrid los lista con la 8748300431 y la 8748300417 para la «Eurosmart ATM». El 8 748 300 369 también figura entre los códigos para esta pieza. Ninguna de estas el 8 748 301 308 ni FD289: de la 8.748.300.417 no sabemos si es equivalente. Compara los códigos de tu placa o envíanos desde Contacto una foto de la etiqueta.

¿Qué síntomas apuntan a esta PCB y qué reviso antes de cambiarla?

cita: caldera que no enciende o no responde al termostato, errores erráticos en el display, reinicios espontáneos, y relés pegados, quemaduras o pistas oxidadas. Esta placa lleva fusibles T2A, T3.15A y T1.25A: comprueba que no estén fundidos.

Who should install it?

To be confirmed: Un técnico cualificado. indica que hay riesgo eléctrico y de gas y que lo ideal es que la sustitución la haga siempre un técnico. Va detrás del frontal, dentro de la caja de control.
