PCB Electrónica Junkers 8 744 501 311 · LF 01.39 · FD482 Para ZWA 24 1A23
Refurbished Junkers Junkers

PCB Electrónica Junkers 8 744 501 311 · LF 01.39 · FD482 Para ZWA 24 1A23

Aplicación a la variante exacta pendiente de confirmar. La placa electrónica es el circuito que controla la caldera: recibe las señales de termostato y sondas y da las órdenes a los componentes. Se sospecha de ella cuando la caldera no responde o falla sin causa clara tras revisar alimentación, fusibles y conexiones.

Type of part
Junkers
Status
Refurbished
Catalogue reference
8 744 501 311
Warranty
1 year
VAT included Stock · 1 unit
Compatibility

Calderas Junkers compatible with reference 8 744 501 311

Junkers con referencia 8 744 501 311. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Junkers ZWA 24 1A23JunkersUnconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it ·

Guide

Cómo comprobar si la ref. 8 744 501 311 es la pieza de tu caldera

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

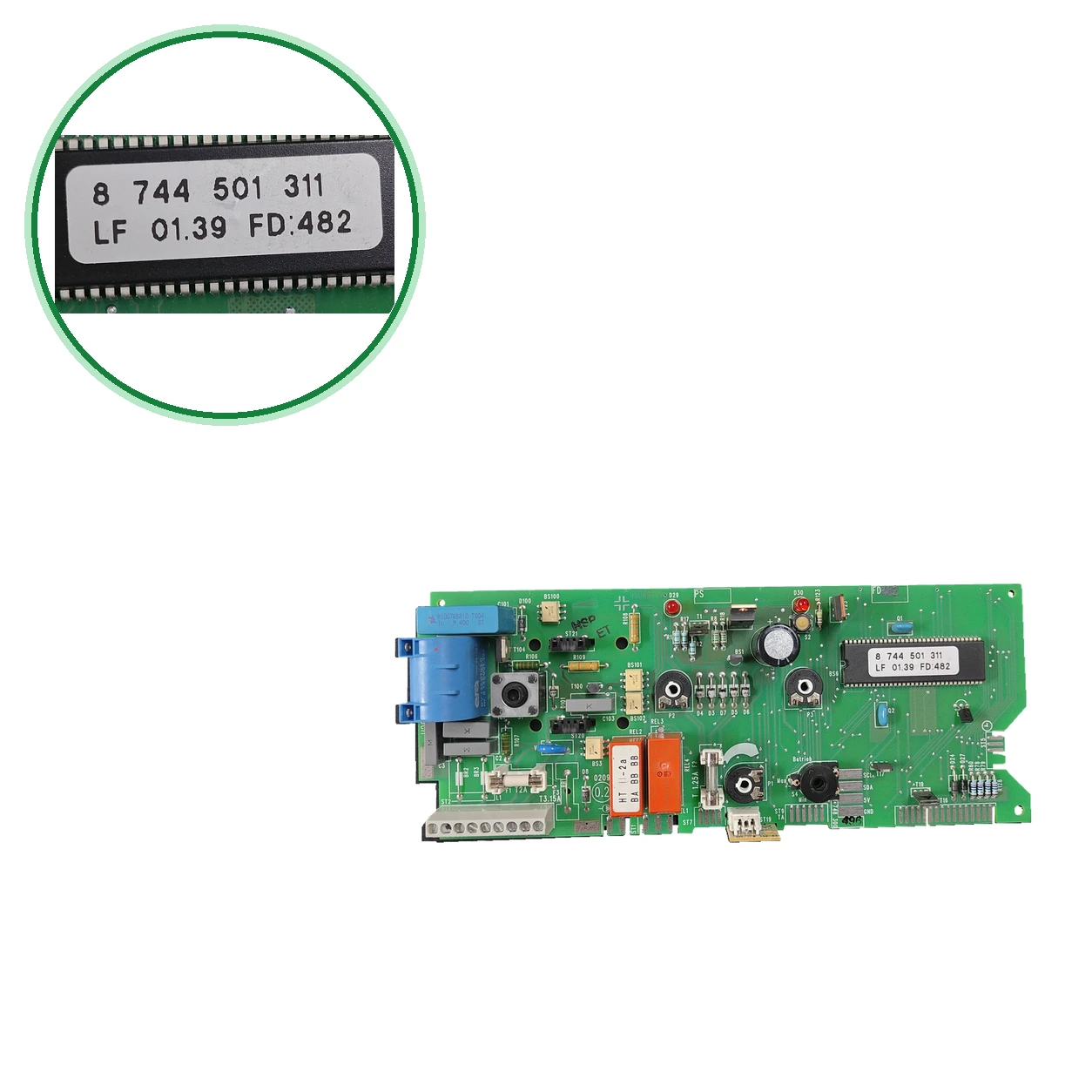

  1. Busca en la placa la etiqueta del circuito integrado: debe poner «8 744 501 311» y, en el mismo bloque, «LF 01.39» y «FD:482».
  2. Mira también la serigrafía del circuito impreso: «FD482», y la interfaz serigrafiada SCL, SDA, 5V, GND.
  3. Compara el marcado completo de tu placa. dan 8748300417 para la ZWA24-1A23 y 8748300561 para la ZWA24-1AM23: no las damos por equivalentes a esta.
  4. Comprueba en la placa de características de tu caldera que es una Junkers ZWA 24 1A23.
  5. coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Diagnosis and fault codes

Síntomas que requieren diagnóstico en los junkers 8 744 501 311

Common symptoms and faults

  • 01

    The boiler is not working and the indicators are not lighting up.

    Cause: Dos guías de averías de para la Eurosmart ZWA 24-1 A 23 citan el fusible F1 o F2, el transformador, la conexión eléctrica o la placa.

  • 02

    La calefacción no funciona pero sale agua caliente

    Cause: Una guía de cita la conexión en ST2 (L-S o L-R); las dos citan el termostato ambiente o la placa.

  • 03

    No sale agua caliente pero la calefacción funciona

    Cause: Una guía de cita la turbina detectora de caudal, la sonda NTC de ACS o la PCB.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Technical sheet: junkers Junkers 8 744 501 311

Catalogue reference
8 744 501 311
Uniclima internal SKU
PLC223
Brand
Junkers
Type of part
Junkers
Units in stock
1 unit
Status
Refurbished
Warranty
1 year
Shipping
Delivery time shown at checkout
Return
14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Etiqueta del circuito integrado — código
8 744 501 311
Código en bolsa
8744501311
Etiqueta del circuito integrado — marcados
LF 01.39; FD:482
Serigrafía PCB
FD482
Silkscreen interface
SCL, SDA, 5V, GND
Fuse F1
T2A
Screen-printed fuse
T3.15A
Fuse F2
T 1.25A
Relé subcomponente
RT134024
Etiqueta de relé montado
HT II-2a / BA BB BB
Identificación — Etiqueta del circuito integrado — código
8 744 501 311
Identificación — Código en bolsa
8744501311
Identificación — Etiqueta del circuito integrado — marcados
LF 01.39; FD:482
Identificación — Serigrafía PCB
FD482
Ficha técnica — Interfaz serigrafiada
SCL, SDA, 5V, GND
Ficha técnica — Fusible F1
T2A
Technical sheet: Screen-printed fuse
T3.15A
Ficha técnica — Fusible F2
T 1.25A
Ficha técnica — Relé subcomponente
RT134024
Ficha técnica — Etiqueta de relé montado
HT II-2a / BA BB BB
Additional markings
Etiqueta CI: 8 744 501 311; etiqueta de bolsa: 8744501311; LF 01.39; FD:482; serigrafía PCB FD482. Interfaz: SCL; SDA; 5V; GND. Fusibles: F1 T2A; T3.15A; F2 T1.25A. Relé: RT134024; otro marcaje de relé: HT II-2a / BA BB BB.
Aplicaciones pendientes de comprobar
ZWA 24 1A23 — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
  • Estas guías son de la caldera Eurosmart ZWA 24-1 A 23, no de este código de placa: ninguna cita 8 744 501 311. Descarta antes las demás causas.
  • No compatible o excluidos: Junkers ZWA24-1AM23 — la enlaza con la placa 8748300561, otro código
  • No confundir: 8748300417 — Placa que un despiece, una lista de recambios en italiano y para la ZWA24-1A23 o la ZWA 24-1 A; lista 87483004170 como código equivalente, y y dan 88748300417 para la ZWA24-1A23. Un catálogo italiano la anota como «Modulo base», con «ex» 8748300431, 8748300369 y 8748300496. — Es otro código. Ninguna de las páginas que hemos leído cita 8 744 501 311, LF 01.39 ni FD482: no la damos por equivalente. Confirmación registrada: 8 744 501 311 para la ZWA 24 1A23. Compara el marcado.
  • No confundir: 8748300561 — Placa que enlaza a la ZWA24-1AM23; otra la lista, con 8748300488 y 87483004170, para varias ZWA 24-1 (entre ellas la A 23). Un catálogo italiano la anota como «Scheda elettronica», con «ex» 8748300488. — Otro código. Ninguna de las páginas que hemos leído lo une a 8 744 501 311, y con varios códigos no dice cuál va a cada modelo.
  • Marcados de la unidad registrados; ninguna documentación los cita. dan 8748300417 para la ZWA24-1A23 y 8748300561 para la ZWA24-1AM23. El 8-740-301-306 solo figura en la dirección de la ficha, sin confirmar.
  • no coinciden sobre la placa de la ZWA 24-1A23 y Confirmación registrada: 8 744 501 311.
  • Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZWA 24 1A23.
Frequently Asked Questions

Frequently asked questions: junkers 8 744 501 311

How do I identify this PCB?
Busca la etiqueta del circuito integrado: lleva 8 744 501 311 y, en el mismo bloque, LF 01.39 y FD:482. En el circuito impreso está serigrafiado FD482, además de una interfaz serigrafiada SCL, SDA, 5V, GND. Compara estos marcados con los de tu placa.
Is it compatible with my Junkers ZWA 24 1A23?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Junkers ZWA 24 1A23. Ninguna de las páginas externas que hemos leído cita el 8 744 501 311, así que la confirmación es la del taller. Comprueba que tu placa lleva los mismos marcados (8 744 501 311, LF 01.39, FD482).
¿Es la misma PCB que el 8748300417 que dan para la ZWA24-1A23?
Unconfirmed: ninguna de las páginas que hemos leído une los dos códigos. Un despiece, una lista de recambios en italiano y 8748300417 para la ZWA24-1A23 o la ZWA 24-1 A; y dan 88748300417 para la ZWA24-1A23. anota 8748300417 = 8748300431. Ninguna de esas páginas cita 8 744 501 311, LF 01.39 ni FD482. Confirmación registrada: 8 744 501 311 para la ZWA 24 1A23: compara el marcado.
¿Sirve para la ZWA24-1AM23 u otras ZWA 24-1 (A31, K23, K31)?
La compatibilidad de esta variante está pendiente de confirmar. solo la ha registrado para la ZWA 24 1A23. Para la ZWA24-1AM23 enlaza la placa 8748300561 y avisa de que las versiones A23 y AM23 llevan recambios distintos. Para A31, K23 y K31 el 8748300417 y otra el 88748300417. Ninguna de las páginas que hemos leído cita el 8 744 501 311 para ellas, así que no lo afirmamos.
¿Qué significan 8 744 501 311, LF 01.39 y FD482?
8 744 501 311 es el código de la etiqueta del circuito integrado; LF 01.39 y FD:482 son los otros marcados de esa etiqueta, y FD482 está serigrafiado en la placa. Ninguna de las páginas externas que hemos leído explica LF 01.39 ni FD482, así que no los interpretamos.
What fuses does it use and what should I check before replacing it?
Esta unidad lleva marcados un fusible F1 T2A, un F2 T 1.25A y un fusible serigrafiado T3.15A (valores del ejemplar, no mediciones). Dos guías de averías de para la Eurosmart ZWA 24-1 A 23 citan, con los pilotos apagados, el fusible F1 o F2, el transformador, la conexión eléctrica o la placa; la, ante una caldera sin tensión, añade que la placa es «el último sospechoso, no el primero».
Who should install it and what should I do if my marking is different?
Un técnico cualificado. La placa controla una caldera de gas: desconecta la caldera de la red antes de tocar nada. Si el marcado de tu placa es distinto, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llámanos al 911 17 77 77.
