PCB Electrónica Junkers 8613310219_V01 Para ZWBE-42 2 A 23 Y ZWB25 2C
Placa electrónica de caldera Junkers, identificada por el código de circuito 8613310219_v01. Confirmada: para la ZWBE-42 2 A 23 y para la ZWB25 2C.
- Type of part
- Junkers
- Status
- Refurbished
- internal SKU
- PLC238
- Warranty
- 1 year
VAT included Stock · 1 unit
Compatible Junkers boilers
Junkers. Una compatibilidad contrastada: Junkers ZWB25 2C. Hay otros 1 modelos que todavía estamos comprobando.
Proven compatibility
| Boiler model | Family | Verification |
|---|---|---|
| Junkers ZWB25 2C | Junkers | Contrasted |
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Junkers ZWBE-42 2 A 23 | Junkers | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

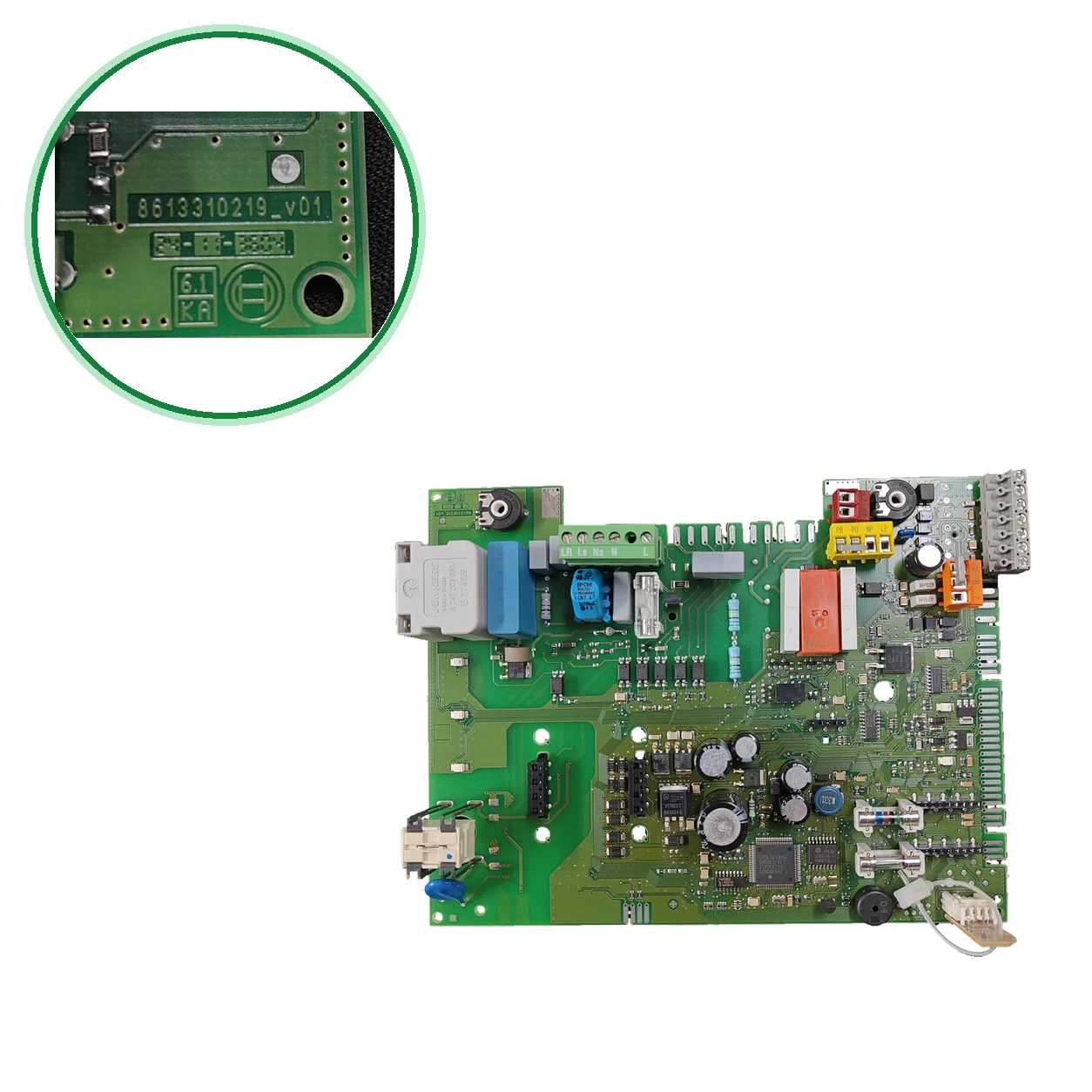

- Busca en el circuito el código serigrafiado 8613310219_v01 (V01 es la revisión). Es el código principal de esta pieza.
- Compara los marcados secundarios. Placa ZWBE-42 2 A 23: recuadros 6.1 y KA, módulo blanco 8 747 201 251 / E 3746/6 y relé SCHRACK RT134024. Placa ZWB25 2C: HAHN Z10003, 8 737 702 723 y KW:G36/12.
- To be confirmed: No pidas la placa por el 8 747 201 251 ni por el 8 737 702 723: son de subcomponentes. Tampoco uses el 8613310131 V01, que no figura en nuestras placas y sin explicar la relación.
- If they match, call us at 911 17 77 77 with the model of your boiler.
Technical sheet: Junkers
- Uniclima internal SKU
- PLC238
- Brand
- Junkers
- Type of part
- Junkers
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Código/revisión serigrafiados en PCB
- 8613310219_v01
- Marcados PCB en recuadros separados
- 6.1; KA
- Subcomponente blanco — marcas visibles
- JUNKERS; BOSCH Gruppe
- Subcomponente blanco — códigos visibles
- 8 747 201 251; E 3746/6
- Relé naranja SCHRACK
- RT134024
- Identificación — Código/revisión serigrafiados en PCB
- 8613310219_v01
- Identificación — Marcados PCB en recuadros separados
- 6.1; KA
- Identificación — Subcomponente blanco — códigos visibles
- 8 747 201 251; E 3746/6
- Identification — Mounted relay
- SCHRACK RT134024
- Ficha técnica — Subcomponente blanco — marcas visibles
- JUNKERS; BOSCH Gruppe
- Additional markings
- Serigrafía/código PCB: 8613310219_v01; marcas en recuadros 6.1 y KA. Subcomponente blanco: JUNKERS; BOSCH Gruppe; 8 747 201 251; E 3746/6. Relé naranja SCHRACK RT134024.
- Pending applications to verify
- ZWBE-42 2 A 23 — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- No confundir: 8 747 201 251 — Número del subcomponente blanco de la placa para ZWBE-42 2 A 23 — Es un módulo de la placa, no el conjunto. lo vende como «Platine» Junkers y otro como regulación de calefacción para gas; ninguno indica el modelo de caldera.
- No confundir: 8748300602 — Tarjeta Junkers que italiana presenta como reemplazo del 8747201251 — Es otro código y no nombra el 8613310219 ni ninguna caldera. No es una equivalencia del fabricante.
- No confundir: 8 737 702 723 — Número del módulo negro de la placa para ZWB25 2C — Es un subcomponente, no la referencia del conjunto.
- No confundir: 8613310131 V01 — Código que cita junto a «Bosch 8613310219-v01 PCB» — No figura en la etiqueta ni. junto a 8613310219-v01 sin explicar la relación; no se usa como referencia de esta pieza.
- El 8 747 201 251 y el 8 737 702 723 son de subcomponentes (módulo blanco y módulo negro), no del conjunto. Todavía no tenemos un número de pedido oficial para la placa completa.
- To be confirmed: y de recambios listan el 8613310219 como placa Bosch, pero solo la une a una caldera (Cerapur, sin modelo), la describe como recambio de herramientas eléctricas y ninguna cita la ZWBE-42 ni la ZWB25 2C.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZWBE-42 2 A 23.
Frequently asked questions: junkers
Where is the code for this PCB and what else should I compare?
El código principal, 8613310219_v01, va serigrafiado en el circuito; V01 es la revisión. Compara también los marcados secundarios: en la placa de la ZWBE-42 2 A 23, los recuadros 6.1 y KA, el módulo blanco (8 747 201 251, E 3746/6) y el relé SCHRACK RT134024; en la de la ZWB25 2C, el módulo negro con el marcado del transformador HAHN Z10003, 8 737 702 723 y KW:G36/12.
Is it compatible with my Junkers ZWBE-42 2 A 23 or ZWB25 2C?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. Aplicación registrada: esta placa para la Junkers ZWBE-42 2 A 23 y para la Junkers ZWB25 2C. sin confirmación adicional externa leída cita estas dos calderas con este código. Para otro modelo no lo damos por hecho: compara el código del circuito y envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera, o llama al 911 17 77 77.
What does the code 8613310219_v01 mean?
Es el código serigrafiado en el circuito; V01 es la revisión. de da el 8613310219 como «Codice scheda» de una caldera Bosch Junkers Cerapur, sin modelo. y de recambios lo listan como placa (PCB) Bosch, sin caldera; describe además la pieza como recambio de herramientas eléctricas, lo que contradice a. Ninguna cita la ZWBE-42 ni la ZWB25.
Can I order it using 8 747 201 251 or 8 737 702 723?
No es lo recomendable. Son números de subcomponentes: el 8 747 201 251 (con E 3746/6) va en el módulo blanco y el 8 737 702 723 en el módulo negro; no identifican el conjunto. de vende el 8747201251 como «Platine» Junkers y otro como regulación de calefacción para gas, sin modelo de caldera. italiana presenta el 8748300602 como reemplazo del 8747201251: no es una equivalencia del fabricante. Para la placa completa, compara el 8613310219_v01.
Do all the PCBs 8613310219_v01 have the same components?
No necesariamente. Las dos placas que tenemos comparten el código del circuito, pero en la de la ZWBE-42 2 A 23 figuran un módulo blanco y el relé SCHRACK RT134024, y en la de la ZWB25 2C, HAHN Z10003 y un módulo negro. Compara los marcados de tu pieza, no solo el código del circuito.
¿Tiene un número de pedido oficial de Junkers?
Todavía no tenemos un número de pedido oficial confirmado para el conjunto. En la lista oficial de recambios 6720616730 (ZSB14/22-3C y ZWB24/28-3C), otras placas Junkers figuran con los números 8 748 300 673 y 8 748 300 674; ninguno aparece en nuestra pieza ni prueba equivalencia. Los códigos marcados no equivalen necesariamente a la referencia de un kit.
Who should install it?
Un técnico cualificado. Un vendedor de recambios Junkers en también limita sus piezas a la instalación por un instalador de calefacción cualificado. Antes de desenchufar nada, haz una foto de los conectores.
