PCB Electrónica Junkers 8 748 300 569 Para ZWC 24/28 1MFA 23
Refurbished Junkers Junkers

PCB Electrónica Junkers 8 748 300 569 Para ZWC 24/28 1MFA 23

Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de la familia Euromaxx. En ZWC 24/28-1 MFA 23, F0 corresponde a una avería interna o del circuito impreso; el diagnóstico debe confirmar qué componente falla.

Type of part
Junkers
Status
Refurbished
Catalogue reference
8 748 300 569 C
Warranty
1 year
VAT included Stock · 2 units
Compatibility

Calderas Junkers compatible with reference 8 748 300 569 C

Junkers con referencia 8 748 300 569 C. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Junkers ZWC 24/28 1MFA 23JunkersUnconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it ·

Guide

Cómo comprobar si la ref. 8 748 300 569 C es la pieza de tu caldera

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

  1. Busca en la placa el marcado impreso «8 748 300»: el sufijo 569 va escrito a mano junto a él.
  2. Compara también la revisión del PCB (2.7), el marcado adicional 0542 y el circuito integrado J11286.
  3. Mira la serigrafía junto al fusible (T2.5A) y los números de la bornera: 1, 2, 4, 7, 8 y 9.
  4. No la confundas con otras placas Junkers que empiezan igual (8 748 300 506, 533, 449, 565 u 892): cambia el final del código.
  5. coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Diagnosis and fault codes

Síntomas que requieren diagnóstico en los junkers 8 748 300 569 C

Common symptoms and faults

  • 01

    F0 en el display (ZWC 24/28-1 MFA 23)

    Cause: Ficha técnica oficial: «avería interna / avería del circuito impreso». Comprobar que los contactos eléctricos, las conexiones por enchufe y los cables de encendido y del módulo de bus están firmes; si hace falta, sustituir el circuito impreso o el módulo de bus.

  • 02

    E9: se ha activado el STB

    Cause: Ficha técnica oficial: controlar la entrada del NTC, el funcionamiento de la bomba y el fusible del circuito impreso, y purgar el aparato.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Technical sheet: junkers Junkers 8 748 300 569 C

Catalogue reference
8 748 300 569 C
Uniclima internal SKU
PLC246
Brand
Junkers
Type of part
Junkers
Units in stock
2 units
Status
Refurbished
Warranty
1 year
Shipping
Delivery time shown at checkout
Return
14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Serigrafía junto a un fusible
T2.5A
Terminal block
1, 2, 4, 7, 8, 9
Subcomponent marking
EPCOS
Marcado del potenciómetro
PIHER
Marcado del subcomponente negro
DLHP / F114 / D301
Integrated circuit marking
J11286
PCB marking
8 748 300; sufijo manuscrito 569
Revisión PCB
2.7
Marcado PCB adicional
0542

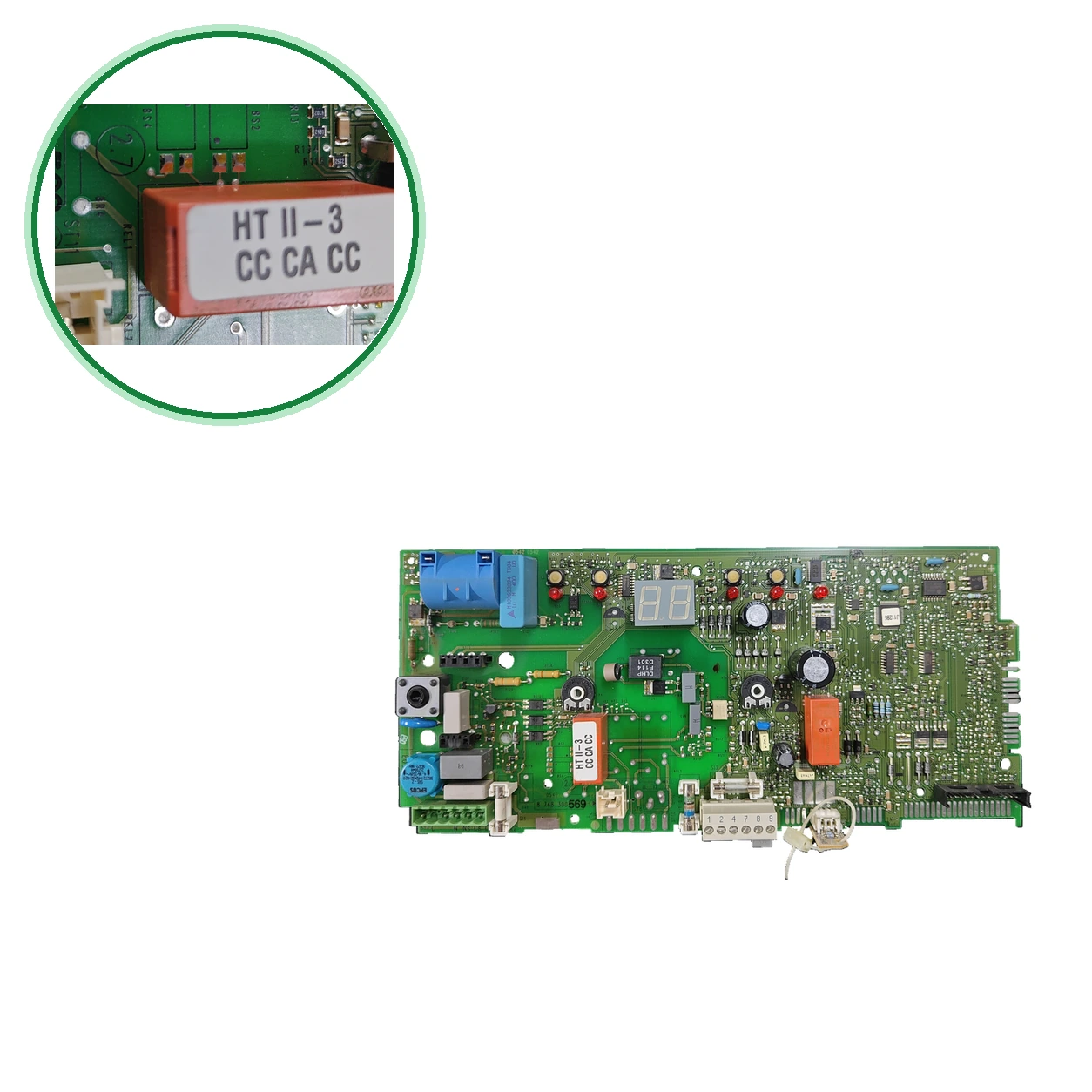

Adhesivo sobre relé
HT II-3 / CC CA CC
De la caldera (no de la PCB) — Tensión de conexión
AC 230 V · 50 Hz · Ficha técnica oficial ZWC 24/28-1 MFA 23
Del manual de la familia Euromaxx (sin precisar pieza ni variante) — Fusible de la lista eléctrica
T 2.5 A, AC 230 V · Manual oficial Euromaxx (sin precisar pieza)
Identificación — Marcado de subcomponente
EPCOS
Identificación — Marcado del potenciómetro
PIHER
Identificación — Marcado del subcomponente negro
DLHP / F114 / D301
Identification — Integrated circuit marking
J11286
Identification — PCB Marking
8 748 300; sufijo manuscrito 569
Identificación — Revisión PCB
2.7
Identificación — Marcado PCB adicional
0542
Identificación — Adhesivo sobre relé
HT II-3 / CC CA CC
Ficha técnica — Serigrafía junto a un fusible
T2.5A
Bornera
1, 2, 4, 7, 8, 9
Referencia registrada
8 748 300 569 C
Additional markings
Fuse: T2.5A. Subcomponente EPCOS; potenciómetro PIHER; componente negro DLHP / F114 / D301; CI J11286. Serigrafía PCB 8 748 300 con sufijo manuscrito 569; revisión 2.7; marcado adicional 0542. Adhesivo sobre relé HT II-3 / CC CA CC.
Pending applications to verify
ZWC 24/28 1MFA 23 — compatibilidad anotada; pendiente de confirmar por variante. anuncia ZWC 24/28-1MFA 23; dato comercial, pendiente confirmar versión, programación y diseño posterior con documentación Junkers.
Marcado de adhesivo de relé
HT II-3 / CC CA CC; lectura registrada: HT 11-3 CC CA CC
Before purchasing
  • F0 y E9 remiten al circuito impreso de la caldera en general: la tabla oficial no los liga a un código de placa concreto.
  • No compatible o excluido en origen: Junkers ZWC 24-1 MFK y ZWC 28-1 MFK — Lista oficial: placa 8 748 300 449 (otra lista oficial da la 506)
  • No compatible o excluidos: Junkers ZSN 5/11-6 KE 21 — alemana le da la placa 8 748 300 565
  • No compatible o excluidos: Junkers ZSN/ZWN/ZSR/ZWR 18..24 -7 KE y ZWR 18..24 -8 KE — les da el kit de placa 8 748 300 892
  • No confundir: 8 748 300 506 — Placa (Leiterplatte) de la lista oficial de recambios Junkers 6720611197 para la versión base de la familia ZWC24/28-1MFA — Otro código: esa lista no cita el 569. Compara el final del código.
  • No confundir: 8 748 300 533 — Placa que esa lista da para la variante 2800; la asigna a la ZWC 24/28-1MFA 23 S2800; la da para la ZWC24/28-1MFA23 y para la familia ZWC 24/28-1 — Otro código que algunas dan para esta caldera o para su variante S2800; Confirmación registrada: el 569. Compara el sufijo antes de montar.
  • No confundir: 8 748 300 449 — Placa de la lista oficial de la ZWC 24-1 MFK y ZWC 28-1 MFK — Es de la versión MFK, no de la MFA 23.
  • No confundir: 8 748 300 565 — Placa Heatronic usada titulada «Platine HT II-3 CC CA CC» en alemana, que la asocia a la ZSN 5/11-6 KE 21 — Mismo texto que el adhesivo del relé de esta placa, pero otro código. pide comparar el número: hay varias versiones.
  • No confundir: 8 748 300 892 — Kit de placa Junkers para ZSN/ZWN/ZSR/ZWR 18..24 -7 KE — Otra serie de calderas, no la ZWC 24/28.
  • Las listas oficiales de recambios de la familia que hemos revisado no citan el 8 748 300 569: dan otras placas (506, 533, 449). Esta ficha se apoya en la confirmación.
  • sin confirmación adicional externa abierta cita el 8 748 300 569. La caldera y los marcados los confirma; las listas oficiales de la familia y otros códigos de placa.
  • Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZWC 24/28 1MFA 23.
Frequently Asked Questions

Frequently asked questions: junkers 8 748 300 569 C

Where is the code for the Junkers PCB 8 748 300 569 and what do its markings mean?
En el circuito impreso va impreso «8 748 300» y el sufijo 569 está escrito a mano. 8 748 300 569 C es la misma referencia con letra final, como la registra. Compara además la revisión del PCB (2.7), el marcado 0542, el circuito integrado J11286 (sirve para comparar, no identifica la caldera) y la serigrafía T2.5A junto al fusible.
Is it compatible with my Junkers ZWC 24/28 1MFA 23?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: la 8 748 300 569 para la ZWC 24/28 1MFA 23. sin confirmación adicional externa abierta cita ese código: la lista oficial 6720611197 da la 506 y la 533 (variante 2800); da la 533 para la ZWC 24/28-1MFA 23 S2800, la da para la ZWC24/28-1MFA23 (sin variante) y para la familia ZWC 24/28-1. Compara el código de tu placa con el de esta antes de pedirla.
¿En qué se diferencia la 8 748 300 569 de la 506, la 533 o la 449?
Todas empiezan por 8 748 300 y cambia el final. La lista oficial de recambios Junkers 6720611197 (2006/07) da la 506 para la versión base de la familia ZWC24/28 y la 533 para la variante 2800; la de la ZWC 24-1 y 28-1 MFK da la 449. Las listas revisadas no citan la 569. No las des por intercambiables.
¿Hay otras placas Junkers cuyo nombre coincida con el adhesivo HT II-3 / CC CA CC del relé?
Sí, con otro código. alemana titula la 8 748 300 565 «Platine HT II-3 CC CA CC», el mismo texto que el adhesivo de esta placa, y la asocia a la ZSN 5/11-6 KE 21; pide comparar el número con tu placa porque hay varias versiones. Esa titula la 8 748 300 480 «HT II-3 CA CA CC», que no coincide. Confirmación registrada: además el equipo HT 11-3 CC CA CC para esta placa.
¿Sirve para otra Junkers Euromaxx, como la ZWC 24-1 MFK?
La compatibilidad de esta variante está pendiente de confirmar. Las calderas registradas son la ZWC 24/28 1MFA 23 y el equipo HT 11-3 CC CA CC. Para la ZWC 24-1 MFK y la ZWC 28-1 MFK, la lista oficial de recambios da otra placa, la 8 748 300 449. Para cualquier otro modelo, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.
¿Qué avería de la ZWC 24/28-1 MFA 23 apunta al circuito impreso o a su fusible?
La ficha técnica oficial da F0 como «avería interna / avería del circuito impreso», y E9 (STB activado) pide controlar, entre otras cosas, el fusible del circuito impreso. Esta placa lleva la serigrafía T2.5A junto a un fusible; el manual oficial Euromaxx lista un fusible T 2.5 A, AC 230 V, sin precisar en qué pieza va. Son indicios generales: que lo diagnostique un técnico.
Who should install this PCB?
Un técnico cualificado. La ficha técnica oficial da la caldera a AC 230 V, 50 Hz, y el manual oficial pide cortar la alimentación (fusible o interruptor) antes de cualquier trabajo eléctrico. Comprueba que la bornera de tu placa tiene los mismos números que esta (1, 2, 4, 7, 8 y 9) antes de conectar.
