PCB Electrónica Junkers 4 748 301 153 · HT II-3 Para ZWC 28/32 1MFA 23
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de caldera con relé, bornero numerado y componentes marcados. Su función concreta y sus averías específicas en ZWC 28/32 están pendientes de confirmar.
- Type of part
- Junkers
- Status
- Refurbished
- internal SKU
- PLC255
- Warranty
- 1 year
VAT included Stock · 5 units
Compatible Junkers boilers
Junkers. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Junkers ZWC 28/32 1MFA 23 | Junkers | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

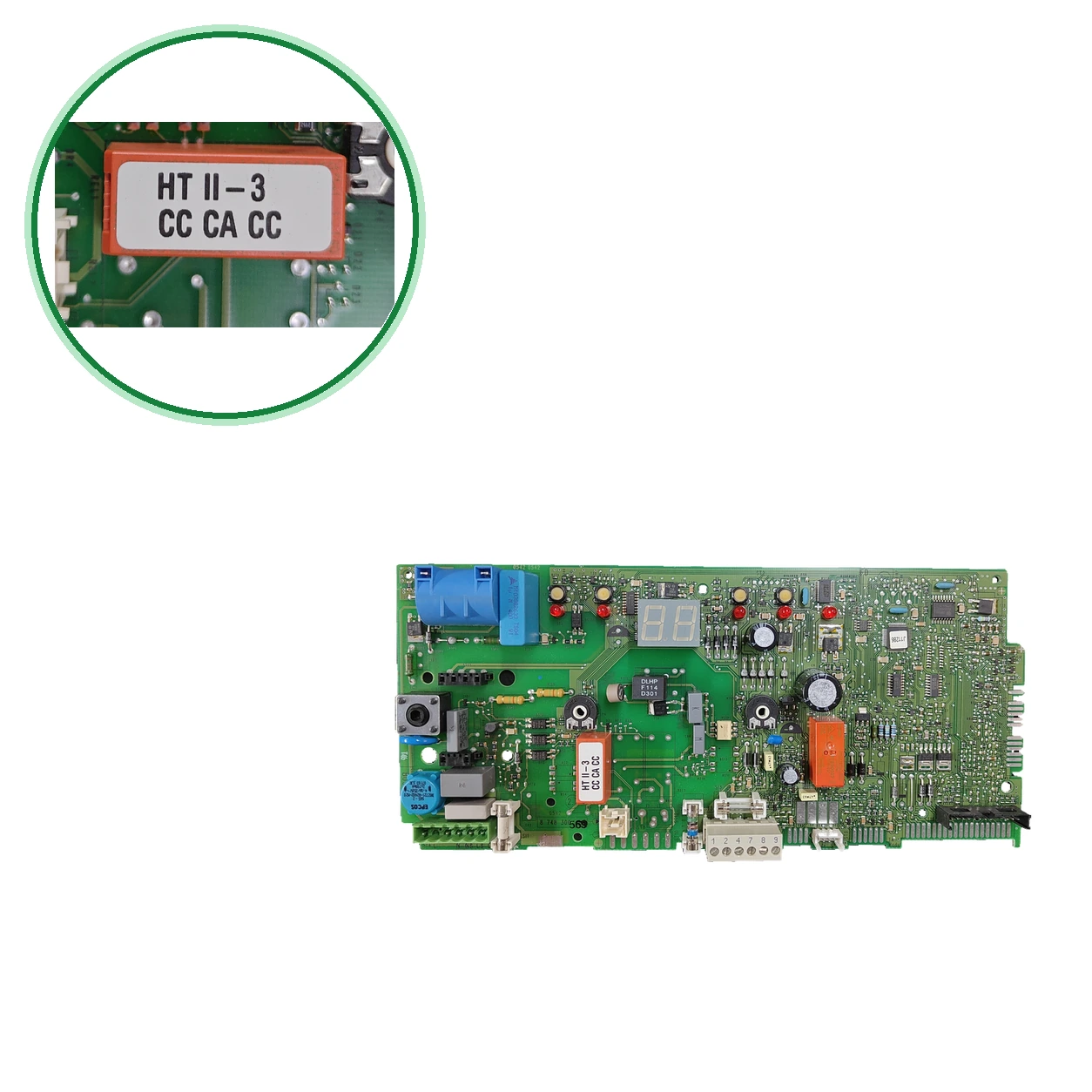

- Busca la serigrafía 8 748 300 con el sufijo 569 escrito a mano (8 748 300 569) y, en el reverso del circuito, el código 8 748 301 339.
- Mira la etiqueta del relé: HT II-3 y CC CA CC. La placa indica revisión 2.7 y el marcado adicional 0542.
- Comprueba el componente azul (BV 122-0103.0 y Nr. 8 747 201 291) y el negro (DLHP, F114, D301). Compara los códigos completos.
- No la confundas con otra placa HT II-3 CC CA CC de código distinto, como la 8 748 300 565: el marcado se repite, el código no.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos una foto de la etiqueta desde Contacto.
Technical sheet: Junkers
- Uniclima internal SKU
- PLC255
- Brand
- Junkers
- Type of part
- Junkers
- Units in stock
- 5 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Type of part
- PCB (control board)
- Numeración del bornero
- 1, 2, 4, 7, 8 and 9
- Etiqueta adherida al relé
- HT II-3; CC CA CC
- Revisión indicada en la PCB
- 2.7
- Additional marking on the PCB
- 0542
- Marcado del componente azul
- BV 122-0103.0; Nr. 8 747 201 291
- Marcados del componente negro
- DLHP; F114; D301
- Printed PCB silkscreen
- 8 748 300
- Handwritten suffix on PCB
- 569
- Stock code
- 8748300569
- Silkscreen code on the back of the PCB
- 8 748 301 339
- Marcado adicional del componente azul
- M103382633 TS04; 1u M 400 V1
- Identification — Printed PCB silkscreen
- 8 748 300
- Identificación — Sufijo manuscrito en PCB
- 569
- Identificación — Revisión y marcado
- 2.7; 0542
- Identification — Code on bag
- 8748300569
- Identification — Screen-printed code on the back of the PCB
- 8 748 301 339
- Technical sheet: Type of spare part
- PCB (control board)
- Ficha técnica — Numeración del bornero
- 1, 2, 4, 7, 8 and 9
- Ficha técnica — Etiqueta adherida al relé
- HT II-3; CC CA CC
- Ficha técnica — Revisión indicada en la PCB
- 2.7
- Ficha técnica — Marcado adicional de la PCB
- 0542
- Ficha técnica — Marcado del componente azul
- BV 122-0103.0; Nr. 8 747 201 291
- Ficha técnica — Marcados del componente negro
- DLHP; F114; D301
- Ficha técnica — Marcado adicional del componente azul
- M103382633 TS04; 1u M 400 V1
- Inventory data — Application indicated in inventory
- Junkers ZWC 28/32 1MFA 23
- Additional markings
- PCB tipo placa electrónica. Bornero: 1, 2, 4, 7, 8, 9. Subcomponente: HT II-3; CC CA CC; 2.7; 0542. Otros subcomponentes: BV 122-0103.0; Nr. 8747201291; DLHP; F114; D301. Serigrafía PCB base 8 748 300 y sufijo manuscrito 569. Código marcado 0542 / 2.7. Código de bolsa 8748300569. Reverso PCB: 8 748 301 339. Componente azul: M103382633 TS04 / 1u M 400 V1.
- Pending applications to verify
- Junkers ZWC 28/32 1MFA 23 — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- No confundir: 8 748 300 565 — Placa que describe como «Platine HT II-3 CC CA CC», el mismo marcado que el relé de esta placa — Otro código final (565, no 569); no da calderas ni la une a esta placa
- No confundir: 8 748 300 506 / 8 748 300 533 — Placas de la lista oficial de recambios de la familia Euromaxx ZC/ZWC 24/28, 28/32-1MFA. vende la 8748300533 como «ELECTRONIC CARD ZWC 24» — Otros códigos; la lista no cita los de esta placa ni permite asignarlas a un modelo concreto
- No confundir: 8 747 201 358 — Transformador de esa misma lista oficial de recambios — Otro número: el componente azul de esta placa lleva 8 747 201 291
- 8 748 300 569 es la referencia que registra. Las listas oficiales de la familia que hemos leído no la citan: dan otras placas (506, 533). La placa lleva también 8 748 301 339 en el reverso.
- Caldera, códigos y datos de la placa registrados. Ninguna página externa abierta (listas oficiales, manuales ) cita 4 748 301 153, 8 748 300 569, 8 748 301 339 ni 8 747 201 291: nivel externo 0.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZWC 28/32 1MFA 23.
Frequently asked questions: junkers
How do I identify this PCB and what codes should I compare?
Busca la serigrafía 8 748 300 con el sufijo 569 escrito a mano y, en el reverso del circuito, 8 748 301 339. La etiqueta del relé dice HT II-3 y CC CA CC, la placa indica revisión 2.7 y marcado 0542, y el componente azul lleva BV 122-0103.0 y Nr. 8 747 201 291. Compara todos, no solo uno.
Is it compatible with my Junkers ZWC 28/32 1MFA 23?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Junkers ZWC 28/32 1MFA 23. Una lista oficial de recambios de la familia ZWC24/28, 28/32-1MFA (6720611197) incluye las placas 8 748 300 506 y 8 748 300 533, sin asignarlas a un modelo concreto. Comprueba el modelo completo en la placa de características.
What is the difference between 4 748 301 153, 8 748 300 569, and 8 748 301 339?
Los tres códigos están en la pieza o en nuestra ficha: 4 748 301 153 es el código con el que la tenemos catalogada, 8 748 300 569 es la referencia que registra (serigrafía 8 748 300 y sufijo manuscrito 569; en la bolsa, 8748300569) y 8 748 301 339 está serigrafiado en el reverso. sin confirmación adicional externa leída explica cómo se relacionan ni da equivalencias.
¿Es la misma PCB que la 8 748 300 565, que también lleva HT II-3 CC CA CC?
No consta. de recambios describe la 8 748 300 565 como «Platine HT II-3 CC CA CC», el mismo marcado que el relé de esta placa, pero con otro código final (565 en lugar de 569). no da calderas compatibles. No las damos por equivalentes: compara el código completo de tu placa. HT II-3 y CC CA CC son los textos de la etiqueta del relé; sin confirmación adicional leída explica su significado.
What are the blue component BV 122-0103.0 and the number 8 747 201 291?
La compatibilidad de esta variante está pendiente de confirmar. Son los marcados del componente azul de la placa: BV 122-0103.0 y Nr. 8 747 201 291. En un hilo de foro sobre otra Junkers (Cerasmart ZWB 7-26 A), un usuario identifica el tipo BV 122-0103.0 como el transformador de encendido soldado a la placa de control; es un testimonio, no un dato registrado para esta placa. La lista oficial de la familia Euromaxx incluye un transformador (posición 3) con el número 8 747 201 358, que no es el 8 747 201 291 de esta placa. La lista no lo asocia a BV 122-0103.0.
¿Qué placas da la lista oficial de recambios para la familia de la ZWC 28/32 1MFA?
La lista oficial 6720611197 de Junkers/Bosch cubre ZC24/28-1MFA, ZWC24/28 y 28/32-1MFA. Da en la posición 4 las placas 8 748 300 506 y 8 748 300 533, sin asignarlas a un modelo concreto, y un transformador 8 747 201 358 en la posición 3. No cita el 4 748 301 153, el 8 748 300 569, el 8 748 301 339 ni el 8 747 201 291. La compatibilidad de esta placa con tu ZWC 28/32 1MFA 23 la confirma.
Who should install this PCB?
Un técnico cualificado. La lista oficial de recambios Junkers/Bosch de la familia indica que los recambios solo puede instalarlos un instalador autorizado («Ersatzteile dürfen nur von einem zugelassenen Installateur eingebaut werden!»).
PCB Electrónica Junkers 4 748 301 153 · HT II-3 Para ZWC 28/32 1MFA 23
