PCB Electrónica Junkers 8 748 300 224 Para ZWE 24 2 ADE
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de control de caldera. Su transformador lleva marcados 230 V en el primario y 18 V en el secundario.
- Type of part
- Junkers
- Status
- Refurbished
- Catalogue reference
- 8748300224
- Warranty
- 1 year
VAT included Stock · 2 units
Calderas Junkers compatible with reference 8748300224
Junkers con referencia 8748300224. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Junkers ZWE 24 2 ADE | Junkers | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
Cómo comprobar si la ref. 8748300224 es la pieza de tu caldera
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

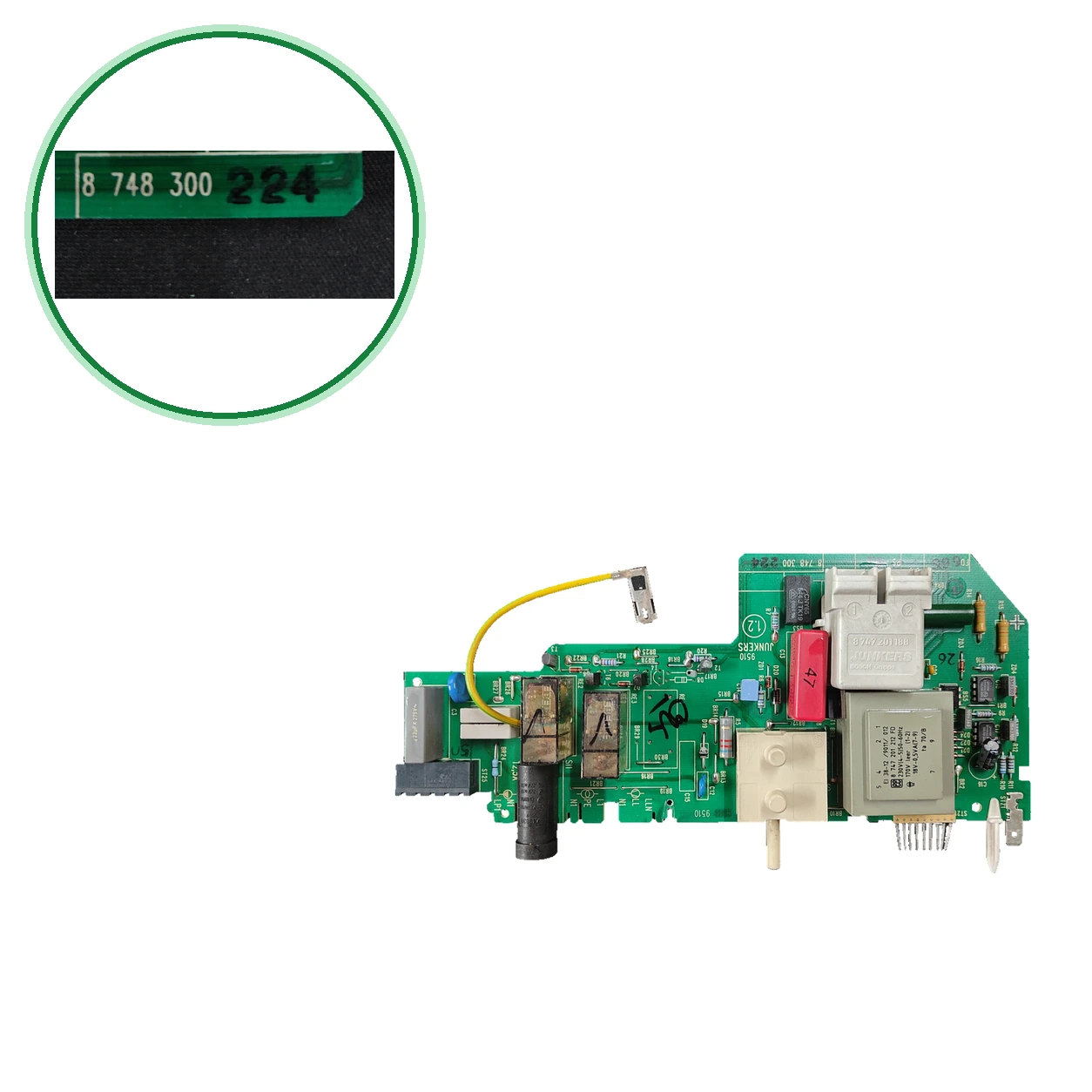

- En nuestra placa, la serigrafía impresa es «8 748 300» y el sufijo «224» va escrito a mano: juntos forman 8 748 300 224. Busca ese marcado en la tuya.
- Comprueba el transformador: lleva 8 747 201 212 FD (modelo EI 38-12 /9011/012), con 230 V en el primario y 18 V en el secundario.
- Mira el módulo Junkers montado en la placa (8 747 201 188) y la serigrafía T2,5A junto a la protección.
- No la confundas con otras placas del mismo prefijo: 8 748 300 158, 281, 213 y 036 son códigos que las listas oficiales dan a otras variantes; ninguna lista dice que equivalgan a la 224.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te confirmamos si es la pieza que necesitas.
Technical sheet: junkers Junkers 8748300224
- Catalogue reference
- 8748300224
- Uniclima internal SKU
- PLC258
- Brand
- Junkers
- Type of part
- Junkers
- Units in stock
- 2 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Serigrafía junto a protección
- T2,5A
- Marcado de primario del transformador
- 230V (4-5); 50-60Hz
- Marcado secundario del transformador
- 18V-0,5VA (7-9)
- Modelo del transformador montado
- EI 38-12 /9011/012
- Transformer marking
- 170V leer (1-2)
- Referencia impresa en transformador
- 8 747 201 212 FD
- Marcado del condensador gris
- .22µF K 275V~
- Condensador WIMA MKS 10 montado
- 1,0 µF; 350-
- Marcado del módulo Junkers
- 8 747 201 188
- Inventory — Application indicated in inventory
- ZWE 24 2 ADE
- Printed PCB silkscreen
- 8 748 300
- Handwritten suffix on PCB
- 224
- Stock code
- 8748300224
- Identification — Printed PCB silkscreen
- 8 748 300
- Identificación — Sufijo manuscrito en PCB
- 224
- Identificación — Marcados adicionales de la PCB
- 9510; 1.2
- Identificación — Referencia impresa en transformador
- 8 747 201 212 FD
- Ficha técnica — Serigrafía junto a protección
- T2,5A
- Ficha técnica — Marcado de primario del transformador
- 230V (4-5); 50-60Hz
- Ficha técnica — Marcado secundario del transformador
- 18V-0,5VA (7-9)
- Datos del inventario — Modelo del transformador montado
- EI 38-12 /9011/012
- Datos del inventario — Referencia impresa en transformador
- 8 747 201 212 FD
- Inventory data — Transformer marking
- 170V leer (1-2)
- Datos del inventario — Marcado del condensador gris
- .22µF K 275V~
- Datos del inventario — Condensador WIMA MKS 10 montado
- 1,0 µF; 350-
- Datos del inventario — Marcado del módulo Junkers
- 8 747 201 188
- Inventory data — Application indicated in inventory
- ZWE 24 2 ADE
- Additional markings
- Referencia impresa en transformador: 8 747 201 212 FD. Primario: 230 V (bornes 4-5), 50-60 Hz; otra lectura literal «170V leer» (bornes 1-2). Secundario: 18 V / 0,5 VA (bornes 7-9). Condensador gris: .22 μF K 275 V~. WIMA MKS 10: 1,0 μF; marcado 350- (lectura incompleta). Protección: T2,5A. Módulo Junkers: 8 747 201 188. PCB base 8 748 300, sufijo manuscrito 224, marcajes 9510 y 1.2. Código de bolsa 8748300224.
- Pending applications to verify
- ZWE 24 2 ADE — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- No compatible o excluidos: Junkers ZE/ZWE 24-2 K, ZE 24-2 KP/KDP y ZWE 24-2 KP/KDP/KDG — Llevan otra placa: 8 748 300 213 (listas oficiales) · 87483002130 (KDG y KP)
- No compatible o excluido en origen: Junkers ZE 24-2 A, ZWE 24-2 A, ZWE 28-2 A y ZR/ZSR/ZWR 18/24-3 AE/ADE — Otra variante: sus listas oficiales dan 8 748 300 158 y 8 748 300 281, no la 224
- No compatible o excluido en origen: Junkers ZWR24-2ADE23 y ZSR/ZWR 18/24-2 AE — Su lista oficial da la placa 8 748 300 036, no la 224
- No compatible o excluidos: Junkers ZWR 24-2 ADE 21 — de usados da 8 748 300 280 + 8 748 300 149, no la 224
- No confundir: 8 748 300 158 — Netzmodul de las ZE/ZWE 24-2 A y ZR/ZSR/ZWR -3 AE/ADE (listas oficiales) — Código distinto de otra variante de caldera
- No confundir: 8 748 300 281 — Grundmodul de esas mismas calderas (listas oficiales) — Código distinto de otra variante de caldera
- No confundir: 8 748 300 213 — Placa de las ZE/ZWE 24-2 K y KP/KDP/KDG (listas oficiales); 87483002130 en — Mismo prefijo, código distinto
- No confundir: 8 748 300 036 — Leiterplatte MC 54 de la ZWR24-2ADE23 y Leiterplatte 8 748 300 036 de las ZSR/ZWR 18/24-2 AE (listas oficiales) — Mismo prefijo; es la placa de la ZWR24-2ADE23 y de la ZSR/ZWR 18/24-2 AE, no de la ZWE
- En nuestra unidad, la serigrafía impresa es «8 748 300» y el «224» está escrito a mano. Compara el código completo, no solo el prefijo.
- Código, marcados y caldera registrados. Única que une el código con la pieza: (placa de control). Seis listas oficiales leídas son de otras variantes y no incluyen este código.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZWE 24 2 ADE.
Frequently asked questions: junkers 8748300224
¿Cómo identifico la PCB Junkers 8 748 300 224?
To be confirmed: En la placa, la serigrafía impresa es «8 748 300», el «224» va escrito a mano, junto a la protección, pone T2,5A. El transformador lleva 8 747 201 212 FD., que la vende revisada, da 8748300224 como placa de control (Steuerplatine) de Junkers.
Is it compatible with my Junkers ZWE 24 2 ADE?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para la ZWE 24 2 ADE. Ninguna de las seis listas oficiales de recambios que hemos leído recoge este código ni la ZWE 24-2 ADE, y no cita caldera. Si tu caldera es otra variante (24-2 A, 24-2 K, ZWR…), no la des por compatible: envíanos desde Contacto una foto de la placa y de la placa de características.
Can I use the 8 748 300 158, the 281, the 213, or the 036 instead of the 224?
No las des por equivalentes: son códigos de otras variantes. Las listas oficiales dan el Netzmodul 8 748 300 158 y el Grundmodul 8 748 300 281 a las ZE/ZWE 24-2 A y ZR/ZSR/ZWR -3; la 8 748 300 213 a las 24-2 K, KP y KDG; y la 8 748 300 036 a la ZWR24-2ADE23 y a las ZSR/ZWR 18/24-2 AE. Ninguna incluye la 224.
What do the codes marked on the plate mean?
El 8 748 300 224 es el código de la placa («8 748 300» impreso y «224» a mano). El 8 747 201 212 FD está impreso en el transformador y el 8 747 201 188 marca el módulo Junkers montado en ella. El 9510 y el 1.2 son marcajes adicionales; el 1.2 es la revisión del circuito impreso.
What should I check before replacing the PCB?
El fusible y la alimentación. Esta placa lleva la serigrafía T2,5A junto a la protección. Las seis listas oficiales leídas citan el mismo fusible T2,5A, código 1 904 521 342 (5x20 mm, T2.5A/250V en la lista de la ZWR24-2ADE23), aunque ninguna lo liga expresamente a esta placa.
What transformer does this PCB use, and is it the same as the one used in other variants?
No necesariamente. El de esta placa es el EI 38-12 /9011/012 (8 747 201 212 FD): primario 230 V, 50-60 Hz; secundario 18 V · 0,5 VA. Las listas oficiales dan otros: 8 747 201 302 (24-2 A y -3 AE/ADE), 8 747 201 176 (24-2 K y KP) y 8 747 201 150 (ZWR24-2ADE23 y 18/24-2 AE).
Who should install it?
Un instalador autorizado: la placa trabaja con 230 V. Las listas oficiales de recambios de Junkers que hemos leído indican que las piezas de recambio solo pueden montarlas un instalador autorizado.
