PCB Electrónica Manaut CEZA · C320788 Para Micon 24 Y Minox 24 E
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica o centralita relacionada con el encendido, la modulación de llama y los elementos de seguridad. La falta de encendido, la respuesta incompleta al termostato o los reinicios requieren diagnóstico antes de sustituirla.
- Type of part
- Manaut
- Status
- Refurbished
- internal SKU
- PLC333
- Warranty
- 1 year
Compatible Biasi boilers
Manaut. 0 compatibilidades contrastadas. Hay otros 5 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Biasi Micon 24 E | Manaut | Unconfirmed |
|---|---|---|
| Manaut Minox 24 M | Manaut | Unconfirmed |
| Manaut Micon 24 M | Manaut | Unconfirmed |
| Biasi Micon 24 | Manaut | Unconfirmed |
| Biasi Minox 24 E | Manaut | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

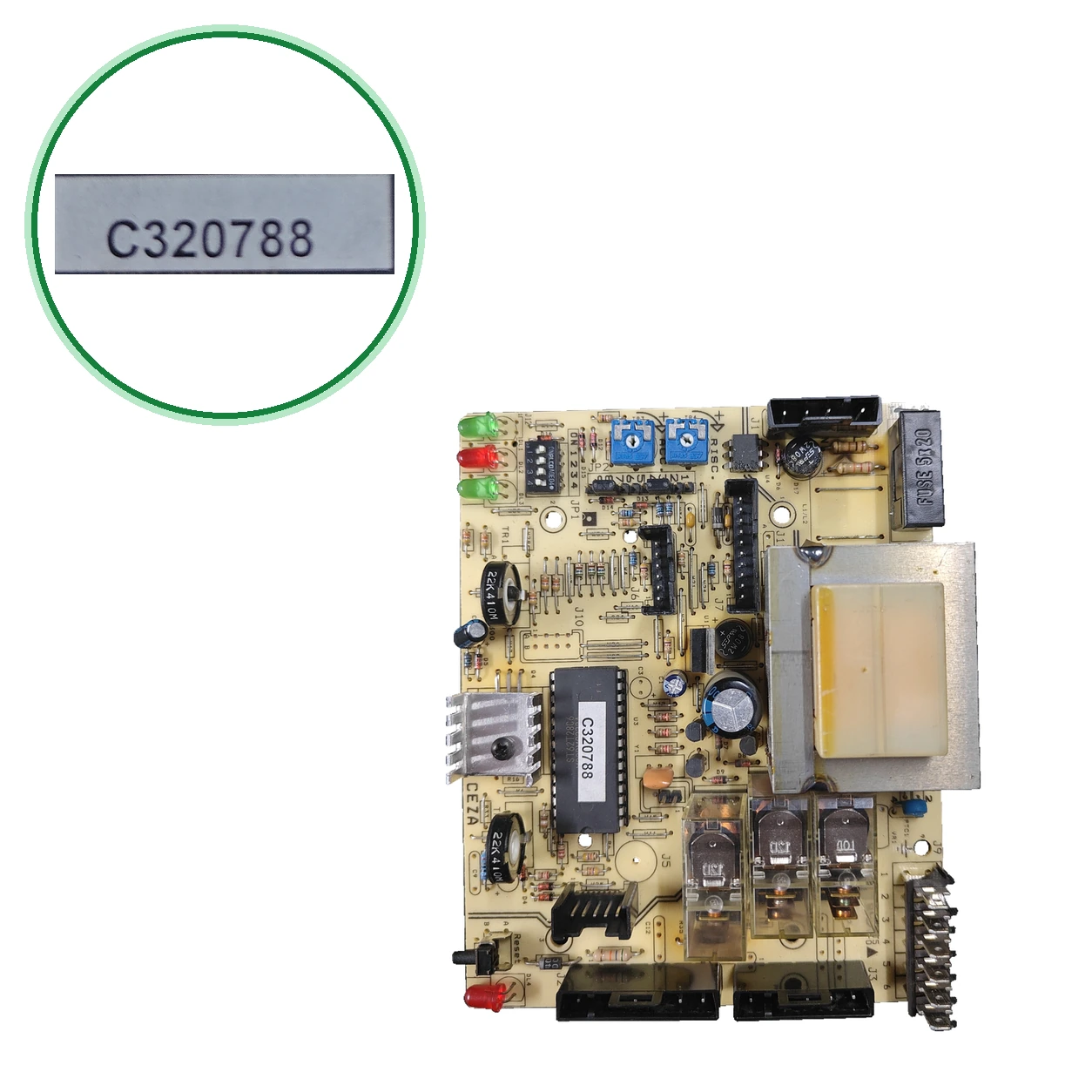

- Busca la pegatina C320788 sobre el circuito integrado de tu placa. Esta unidad lleva además el marcado CEZA y la serigrafía Ver. 7 04/03.
- Compara los tres marcados y también los relés y conectores: avisa de que bajo la misma referencia se han fabricado versiones distintas.
- No la confundas con la BI1885101, la BI1305101 o la BI1515107, que para la Micon 24E y para varias Minox. Ninguna cita C320788: compara el código impreso.
- Comprueba en la placa de características que tu caldera es una Manaut Micon 24 o Minox 24 E.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Síntomas que requieren diagnóstico en el manaut
Common symptoms and faults
- 01
La caldera no enciende o deja de responder por completo al termostato de ambiente.
Cause: Es uno de los signos de placa averiada que da la ficha de para esta referencia. Antes de cambiarla, comprueba el fusible.
- 02
Códigos de error erráticos en pantalla que no se quitan reiniciando la caldera.
Cause: La misma ficha lo cita como señal de PCB averiada.
- 03
Reinicios espontáneos y constantes durante la calefacción o el agua caliente.
Cause: Otro signo que cita esa ficha.
- 04
Relés pegados o pistas quemadas u oxidadas en el circuito impreso.
Cause: Las pistas quemadas u oxidadas se observan en el circuito impreso; según la ficha, los relés pegados impiden el funcionamiento correcto de los componentes hidráulicos.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Technical sheet: manaut Manaut
- Uniclima internal SKU
- PLC333
- Brand
- Manaut
- Type of part
- Manaut
- Units in stock
- 5 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Serigrafía PCB
- Ver. 7 04/03
- Subcomponente fusible
- SR20
- Marcajes en potenciómetros
- 22K; 410M
- Marked code
- CEZA
- Etiqueta adhesiva sobre circuito integrado
- C320788
- Stock code
- C320788
- Datos de fichas externas — Función
- Encendido, modulación de llama y seguridad
- Datos de fichas externas — Versión
- Version 7, con el código C320788 · británica (Biasi Ideal Ecsws300)
- Identificación — Serigrafía PCB
- Ver. 7 04/03
- Identificación — Etiqueta adhesiva sobre circuito integrado
- C320788
- Identification — Code on bag
- C320788
- Identification — Marked code
- CEZA
- Ficha técnica — Subcomponente fusible
- SR20
- Ficha técnica — Marcajes en potenciómetros
- 22K; 410M
- Additional markings
- Serigrafía PCB: Ver. 7 04/03. Subcomponente fusible: SR20. Marcajes de potenciómetros: 22K; 410M. Código marcado: CEZA. Etiqueta adhesiva sobre CI: C320788; código en bolsa: C320788.
- Aplicaciones pendientes de comprobar
- MICON 24; MINOX 24 E — compatibilidades anotadas; pendientes de confirmar por variante. Declaraciones de (documentación 23/10/2026; revisión 24/10/2026), pendientes de confirmación por fabricante. Comprobar referencia, revisión y número de serie antes de usar: MICON 24 E · MINOX 24 M
- Por confirmar: Manaut Micon 24 E — 1 origen; BI1885101 o BI1305101
- Por confirmar: Manaut Minox 24 M — 1 origen
- Por confirmar: Manaut Micon 24 M — 1 origen
- No confundir: BI1885101 — Kit «tarjeta regulación Ceza ST7» que para Micon 24E y Minox 3 24E/28E — Otro código: ninguna ficha lo iguala a C320788. C320788 y BI1885101 para la Micon 24 E en fichas distintas
- No confundir: BI1305101 — Placa que Designación registrada: Minox 24E y Micon 24E «hasta 08-2006» — Otro código: su ficha no cita C320788
- No confundir: BI1515107 — Placa que Designación registrada: Minox 24/28 A/E y Micon 24E «hasta 08/2006» — Otro código: su ficha no cita C320788
- No confundir: 1175.1 — «Circuito electrónico CEZA (1175.1) para calderas Manaut», con referencia BI1885101 — Otro código: la ficha no cita C320788
- To be confirmed: El mismo C320788 aparece en fichas de otras marcas (Biasi Ideal en británica; «Honeywell» ). registrado: para Manaut.
- To be confirmed: y unen C320788 con Manaut Micon y Minox. Otra la da como Biasi Ideal, la titula Honeywell y otros códigos para Micon y Minox 24E. Sin despiece oficial.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Manaut Micon 24; Manaut Minox 24 E.
Frequently asked questions: manaut
How do I identify the PCB C320788?
Is it compatible with my Biasi Micon 24 or Minox 24 E?
And for the Micon 24 E, the Minox 24 M, or the Micon 24 M?
¿Qué significan C320788, CEZA y Ver. 7?
¿Es la misma PCB que la BI1885101, la BI1305101 o la CEZA 1175.1?
¿Se usa la C320788 en otras marcas, como Biasi?
What symptoms point to this PCB and who should install it?
