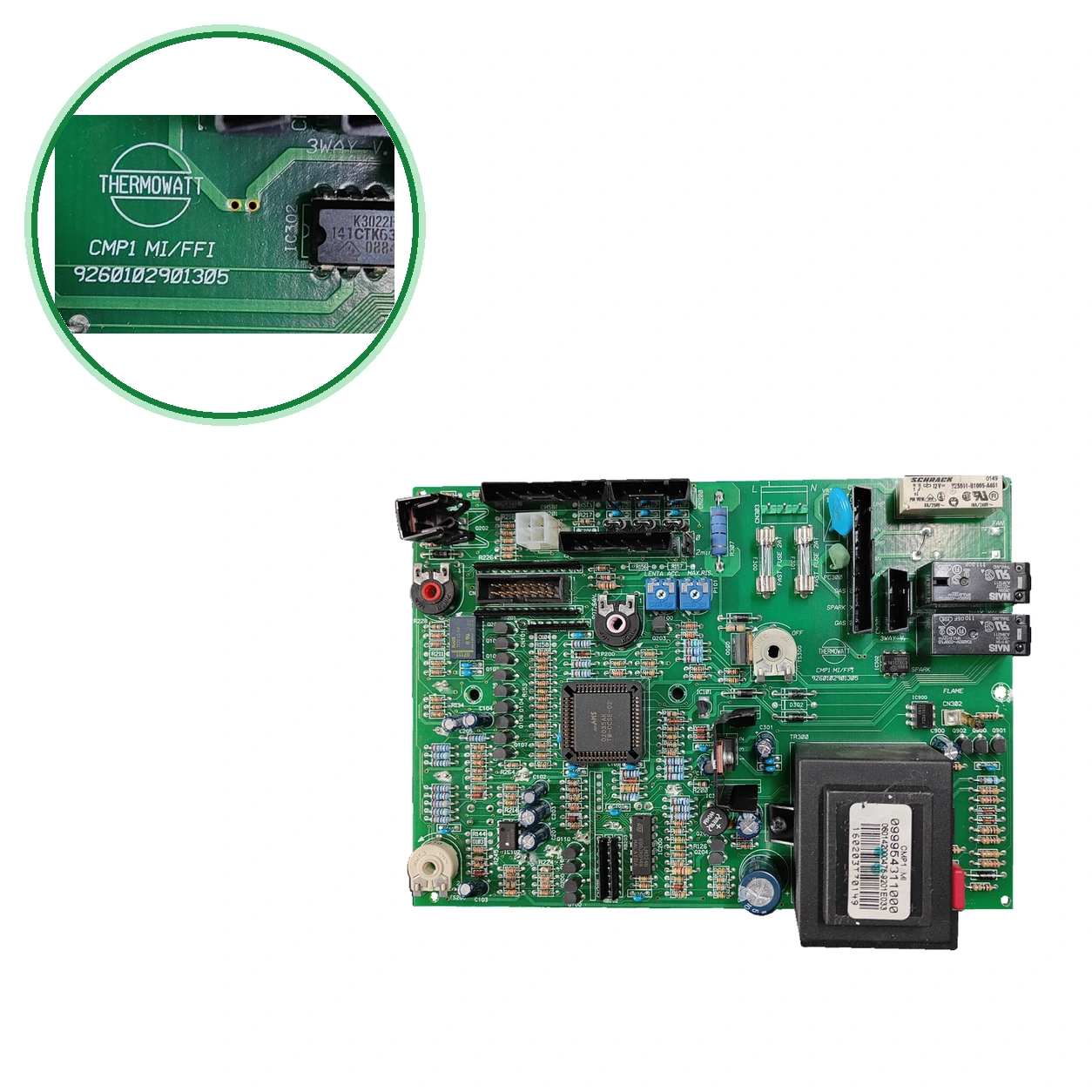

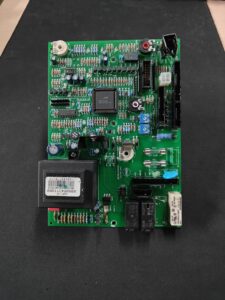

Placa Electrónica Thermowatt CMP1 MI/FFI · PCB 9260102901305 Para Ecoflam 24 CA CPR
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica Thermowatt de la familia CMP1. Lleva dos fusibles FAST FUSE 2AT, entrada FLAME y relé SCHRACK de bobina de 12 V CC. En Ecoflam ECOSI 24 CA CPR, el control puede activar un bloqueo de seguridad con código en el display; comprueba la correspondencia con esta unidad.
- Type of part
- PCBs (control boards)
- Status
- Refurbished
- internal SKU
- PLC435
- Warranty
- 1 year
VAT included Stock · 1 unit
Calderas THERMOWATT compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 3 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| THERMOWATT Simat Mini 27 | THERMOWATT | Unconfirmed |
|---|---|---|
| THERMOWATT Simat Mini 23 MCSI | THERMOWATT | Unconfirmed |
| THERMOWATT Ecoflam 24 CA CPR | THERMOWATT | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Busca el código 9260102901305 serigrafiado en el circuito y el modelo CMP1 MI/FFI junto a él.
- Mira la etiqueta pegada al transformador: debe decir «CMP1 M1» y 0995043-11000. El relé SCHRACK lleva V23051-B1005-A401.
- Compara el código completo: hay placas CMP1 MI/FFI con otro final (9260102901303), placas CMP2 MI/FFI (9260102901323) y otras de otro código, como la 65109313-05 o la Ariston 65101732.
- solo ha registrado la Ecoflam 24 CA CPR. Si tu caldera es otra, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Symptoms that require diagnosis on the PCB
The PCB controls the ignition, modulation, and safety features of the boiler. These are the typical symptoms and what to do:
Common symptoms and faults
- 01
Display 3 05, 3 06 o 3 07 («Errore scheda» en el manual de la ECOSI 24 CA CPR)
Cause: La tabla del manual indica error de placa, sin decir cuál. Revisa los dos fusibles FAST FUSE 2AT antes de dar la placa por averiada.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Technical sheet: PCB electrónica THERMOWATT
- Uniclima internal SKU
- PLC435
- Brand
- THERMOWATT
- Type of part
- PCBs (control boards)
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Modelo serigrafiado en la PCB
- CMP1 MI/FFI
- Código PCB serigrafiado
- 9260102901305
- Modelo impreso en la etiqueta adherida al transformador
- CMP1 M1
- Código impreso en la etiqueta adherida al transformador
- 0995043-11000
- Fuses on the PCB
- Dos fusibles, ambos con la serigrafía «FAST FUSE 2AT»
- Entrada o señal serigrafiada
- FLAME
- Marca y referencia del relé
- SCHRACK V23051-B1005-A401
- Tensión de la bobina del relé SCHRACK
- 12 V CC
- Capacidad de los contactos del relé SCHRACK
- 8 A/250 V CA y 10 A/240 V CA
- Source of additional data
- Información declarada; referencias auxiliares y aplicaciones sin equivalencia del fabricante acreditada.
- Inventario — Fusibles PCB
- 2 x FAST FUSE 2AT
- Inventario — Subcomponente relé SCHRACK
- bobina 12 Vcc; contactos 8 A/250 Vca y 10 A/240 Vca referencia leída V23051-B1005-A401
- Marcado de circuito integrado
- K3022P; 141CTK63; 0284
- Additional markings
- Modelo CMP1 MI/FFI; referencia serigrafiada 9260102901305 (no clasificada como OEM); fusibles 2 × FAST FUSE 2AT. Señal FLAME. Relé SCHRACK: bobina 12 Vcc; contactos 8 A/250 Vca y 10 A/240 Vca; marcado de relé V23051-B1005-A401. Circuito integrado: K3022P; 141CTK63; 0284.
- Aplicaciones pendientes de comprobar
- ECOFLAM 24 CA CPR — confirmado; pendiente de verificación documental.
Before purchasing
- To be confirmed: Simat Mini 27 — 1 origen: su placa es una CMP1 MI/FFI con PCB 9260102901303, no …305
- To be confirmed: Simat Mini 23 MCSI — 1 origen: lleva una Thermowatt CMP1-FFI, sin número de PCB
- No compatible o excluidos: Simat ES 23/27 MCSI/RCSI — Despiece de Simat (copia de terceros ): lleva Scheda EC MI/FFI 953031
- No compatible o excluidos: Ecoflam Ecosi 25 CS CPA y 30 CS CPA — italianas: placa 65109313-05
- No confundir: 9260102901303 — PCB de una CMP1 MI/FFI de Simat Mini 27 (foro ) — Otro final: la de esta ficha acaba en 305. No se ha comprobado que sean intercambiables.
- No confundir: 9260102901323 — PCB de una CMP2 MI/FFI que un usuario de foro vio como posible sustituta — Es CMP2, no CMP1; el hilo no recoge respuesta que lo confirme.
- No confundir: 65109313-05 — Placa principal (ex 65105818) que italianas titulan para Ecosi CA CPR, CS CPA, CS CPR y CS SP/A — Otro código: ninguna cita el 9260102901305 ni la CMP1. Confirmación registrada: el 9260102901305 en la 24 CA CPR: compara el código de tu placa.
- No confundir: 65101732 — Placa Ariston para Microgenus 23 MFFI: la titulan «Cmp1-Ffi» y otras cinco, CMP3 — Otro código: sin confirmación adicional lo une con el 9260102901305 y su designación está discutida. No la des por equivalente.
- No confundir: V23061-B1005-A401 — Relé SCHRACK/TE de 12 V CC y 8 A que lista un distribuidor — Una cifra distinta del relé de la placa (V23051), que sin confirmación adicional leída lista: compara el marcado de tu relé.
- To be confirmed: dan el 9260102901305 como placa Ariston; ninguna cita la CMP1, Thermowatt ni la Ecoflam 24 CA CPR. No se ha encontrado despiece oficial con este código. El manual de la 24 CA CPR respalda los códigos de error y el bloqueo de seguridad; no cita su código. La Ecoflam la confirma.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Ecoflam 24 CA CPR.
Frequently asked questions about the PCB (control board)
Where is the code on this PCB and what does each marking mean?
To be confirmed: El PCB 9260102901305 y el modelo CMP1 MI/FFI van serigrafiados en la placa. La etiqueta del transformador dice «CMP1 M1» y 0995043-11000; el relé, V23051-B1005-A401; el circuito integrado, K3022P, 141CTK63 y 0284. y en libras listan el 9260102901305 como placa de caldera Ariston.
Is it compatible with my Ecoflam 24 CA CPR?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para la Ecoflam 24 CA CPR. sin confirmación adicional externa leída cita esa caldera con este código y el manual de uso no trae el código de recambio de la placa: la confirmación es la del taller.
¿Es la misma PCB que la 65109313-05 que algunas dan para la Ecosi CA CPR?
To be confirmed: no hay confirmación adicional que las una. italianas titulan la 65109313-05 (ex 65105818) para Ecosi CA CPR, CS CPA, CS CPR y CS SP/A; una tercera, solo para la 25 y 30 CS CPA. Ninguna cita el 9260102901305 ni la CMP1. Si tu código es otro, envíanos una foto por Contacto.
¿Sirve para otra caldera, como una Simat Mini 27 o una Mini 23 MCSI?
La compatibilidad de esta variante está pendiente de confirmar. solo ha registrado la Ecoflam 24 CA CPR. En, una Simat Mini 27 lleva una CMP1 MI/FFI con PCB 9260102901303 y una Mini 23 MCSI una CMP1-FFI sin número de PCB; ninguna cita el 9260102901305. Según una copia de su despiece, la Simat ES 23/27 MCSI/RCSI lleva otra placa, la 953031. Compara el código completo o llámanos: 911 17 77 77.
¿En qué se diferencia de la 9260102901303, la CMP2 MI/FFI 9260102901323 y la Ariston 65101732?
La 9260102901303 y la 9260102901323 comparten las cifras 92601029013. En, un usuario da la primera para su CMP1 MI/FFI y pregunta si le sirve la segunda (CMP2 MI/FFI); no hay respuesta. La Ariston 65101732 es otro código: la titulan Cmp1-Ffi y otras cinco, CMP3. sin confirmación adicional las declara intercambiables.
What fault codes on the display point to the PCB in the Ecoflam 24 CA CPR?
En la tabla de errores del manual de uso de la ECOSI 24 CA CPR, los códigos 3 05, 3 06 y 3 07 figuran como «Errore scheda» (error de placa). El manual no dice cuál es cuál ni si la causa es esta placa. El 5 01 es «Mancanza fiamma» (falta de llama), que no atribuye a la placa.
What symptoms point to this PCB and who should install it?
El único síntoma documentado es el código de error del display 3 05, 3 06 o 3 07 («Errore scheda», error de placa) del manual de la ECOSI 24 CA CPR, sin decir cuál es cuál; ver la pregunta de códigos de error. Su relé tiene contactos de 8 A/250 V CA: debe montarla un técnico cualificado.
Placa Electrónica Thermowatt CMP1 MI/FFI · PCB 9260102901305 Para Ecoflam 24 CA CPR
