PCB Electrónica Thermowatt TEC2-MI/FFI · 9260102901205 Para Ecoflam 28 CS CPA
Aplicación a la variante exacta pendiente de confirmar. Es la placa que gobierna la caldera: su serigrafía marca SPARK, GAS, FAN, PUMP y FLAME (chispa, gas, ventilador, bomba y llama).
- Type of part
- PCBs (control boards)
- Status
- Refurbished
- internal SKU
- PLC434
- Warranty
- 1 year
VAT included Stock · 1 unit
Calderas THERMOWATT compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| THERMOWATT Ecoflam 28 CS CPA | Thermowatt | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

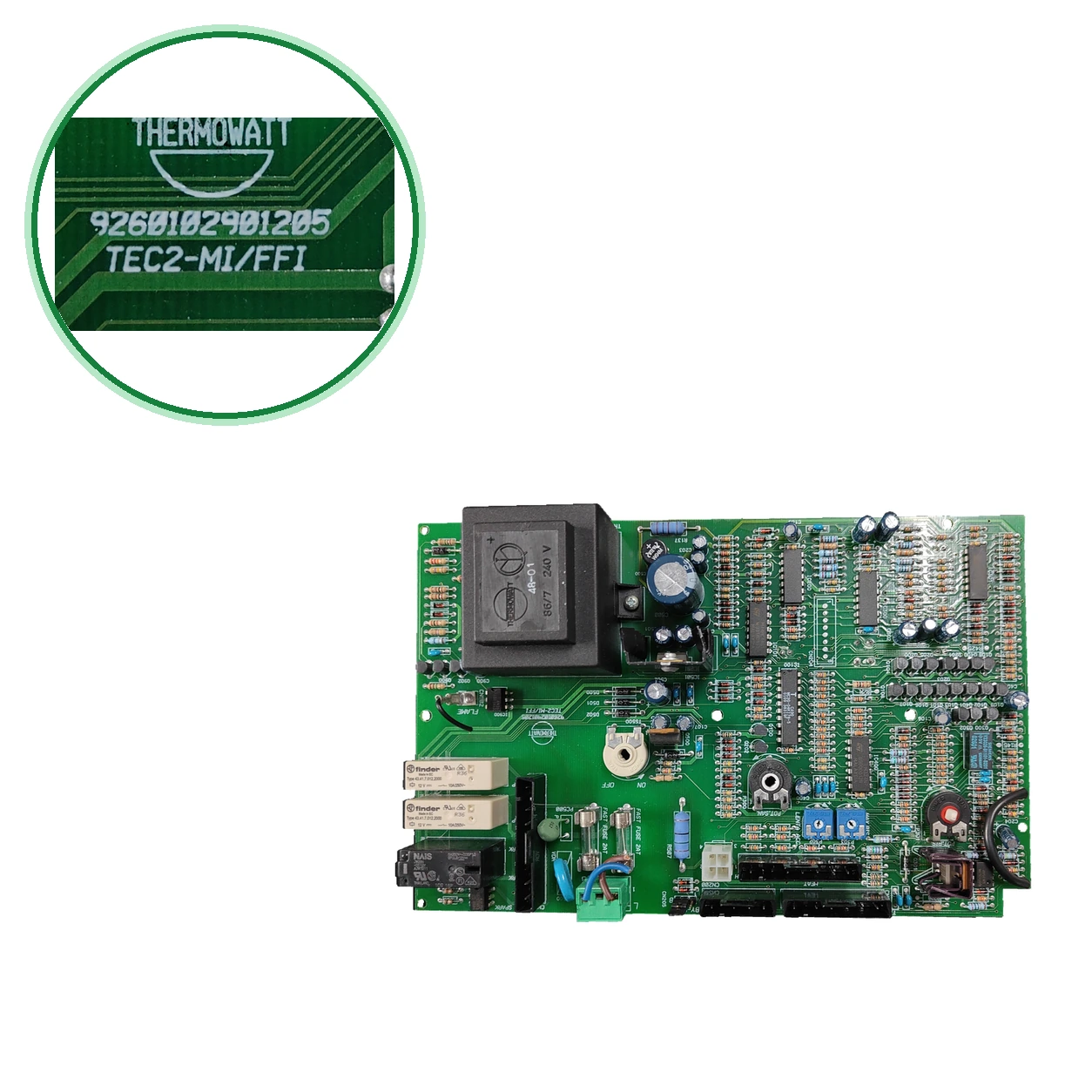

- Busca en la PCB el modelo TEC2-MI/FFI y el código de circuito 9260102901205.
- Compara la serigrafía: SPARK, GAS, FAN, PUMP, FLAME, ON, OFF y VDR, y los dos fusibles de 2 AT y 4 AT.
- Comprueba el relé Finder 43.41.7.012.2000 (12 V · 10 A/250 V~) y que el transformador marque 240 V.
- No la confundas con la Scheda CMP1-MFFI (L998947) de la Linda + 28 CS CPR ni con la TEC2M MI/FFI (art. 65101374) de la Ariston Simat DESY+: el nombre se parece, pero los códigos son otros.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
Technical sheet: PCB electrónica THERMOWATT
- Uniclima internal SKU
- PLC434
- Brand
- THERMOWATT
- Type of part
- PCBs (control boards)
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Finder relay
- Type 43.41.7.012.2000; 12 V; 10 A/250 V~
- Fuses on the PCB
- 2AT y 4AT
- Tensión marcada en el transformador
- 240 V
- Serigrafías funcionales
- SPARK, GAS, FAN, PUMP, FLAME, ON, OFF and VDR
- Source of additional data
- Información declarada; referencias auxiliares y aplicaciones sin equivalencia del fabricante acreditada.
- Inventario — PCB electrónica
- modelo leído TEC2-MI/FFI; referencia leída 9260102901205
- Inventario — Serigrafías funcionales visibles
- SPARK, GAS, FAN, PUMP, ON, OFF, VDR FLAME, GAS, SPARK, FAN, PUMP, ON, OFF
- Referencia registrada
- 9260102901205
- Modelo registrado
- TEC2-MI/FFI
- Additional markings
- Modelo TEC2-MI/FFI; referencia leída 9260102901205, sin atribución OEM confirmada. Relé Finder: 43.41.7.012.2000; bobina 12 V; contacto 10 A/250 V~. Fusibles de placa: 2AT y 4AT. Rotulaciones funcionales: FLAME, GAS, SPARK, FAN, PUMP, ON, OFF, VDR.
- Aplicaciones pendientes de comprobar
- ECOFLAM 28 CS CPA — confirmado; pendiente de confirmación documental.
Before purchasing
- No compatible o excluido en origen: Ecoflam Linda + 28 CS CPR — Su despiece (edición 2001) lista la Scheda CMP1-MFFI, L998947, y no trae el código de esta placa
- No compatible o excluidos: Ariston Simat DESY+ — italiana le da la placa TEC2M MI/FFI, art. 65101374 (ref. MTS65101374), sin el código de esta placa
- No confundir: CMP1-MFFI · L998947 — Placa («Scheda CMP1-MFFI») que lista el despiece de la Ecoflam Linda + 28 CS CPR — No la damos por la misma pieza: su despiece no trae 9260102901205 ni TEC2-MI/FFI, en el texto leído, sin confirmación adicional abierta las relaciona.
- No confundir: 65101374 · MTS65101374 — Placa «TEC2M MI/FFI» de la Ariston Simat DESY+ (ficha de italiana) — El nombre se parece, pero el código es otro y la ficha no cita 9260102901205 ni la Ecoflam 28 CS CPA. No la damos por la misma pieza.
- En el texto leído, sin confirmación adicional externa abierta une 9260102901205 ni TEC2-MI/FFI con una caldera o con una referencia de catálogo de Ecoflam.
- Compatibilidad con la Ecoflam 28 CS CPA registrada. En el texto leído, Sin confirmar: 9260102901205 ni TEC2-MI/FFI con una caldera. Las placas de nombre parecido llevan otros códigos (CMP1-MFFI L998947; TEC2M MI/FFI 65101374). Quedan pistas sin abrir.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Ecoflam 28 CS CPA.
Frequently asked questions about the PCB (control board)
¿Cómo identifico la PCB Thermowatt TEC2-MI/FFI?
El modelo TEC2-MI/FFI y el código de circuito 9260102901205 van marcados en la propia placa. Compara además la serigrafía: SPARK, GAS, FAN, PUMP, FLAME, ON, OFF y VDR.
Is it compatible with my Ecoflam 28 CS CPA?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Ecoflam 28 CS CPA. En el texto que hemos podido leer, ninguna página externa ( de varios países y páginas de índice del fabricante) recoge 9260102901205 ni TEC2-MI/FFI, así que no podemos darte la referencia de catálogo de Ecoflam: compara el modelo y el código de circuito de tu placa con los de esta.
¿Y si mi caldera es otro modelo Ecoflam, como la Linda + 28 CS CPR?
La compatibilidad de esta variante está pendiente de confirmar. No consta que sea la 28 CS CPA: no la damos por válida sin comprobarlo. El despiece de la Linda + 28 CS CPR (edición 2001) lista la Scheda CMP1-MFFI y no trae el código de esta placa. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de tu caldera, o llámanos al 911 17 77 77.
Is it the same as the CMP1-MFFI (L998947) or the TEC2M MI/FFI (65101374)?
No lo sabemos, y no las tomes por equivalentes. La Scheda CMP1-MFFI, L998947, es la que lista el despiece de la Ecoflam Linda + 28 CS CPR. italiana da la TEC2M MI/FFI, art. 65101374, para la Ariston Simat DESY+. Esta es una Thermowatt TEC2-MI/FFI con circuito 9260102901205: en el texto leído, sin confirmación adicional abierta las relaciona.
¿Qué significa cada código de la PCB?
TEC2-MI/FFI es el modelo marcado por Thermowatt, el fabricante de la placa. 9260102901205 es el código del circuito impreso. 28 CS CPA es el modelo de la caldera Ecoflam. No hemos encontrado sin confirmación adicional que explique las letras del modelo, así que no interpretamos TEC2, MI ni FFI.
What components and values does this PCB have?
Un relé Finder tipo 43.41.7.012.2000 (12 V · 10 A/250 V~), fusibles de 2 AT y 4 AT, y un transformador que marca 240 V. La serigrafía indica SPARK, GAS, FAN, PUMP, FLAME, ON, OFF y VDR. Son lecturas de la propia placa: léelas en la tuya antes de cambiarla.
Who should install it?
Un técnico cualificado. Es una placa de control de una caldera de gas, conectada a la red eléctrica: lleva un relé Finder de 12 V, un transformador que marca 240 V y fusibles de 2 AT y 4 AT.
