Placa Electrónica Bertelli & Partners DIMS27-LA11 DBM15B · 39835001 Para Lamborghini IX Condens 25 C
Aplicación a la variante exacta pendiente de confirmar. Placa de control de caldera con designación Kit centralina el. La falta de encendido, de respuesta al panel o los errores intermitentes requieren diagnóstico antes de sustituirla.
- Type of part
- PCBs (control boards)
- Status
- Refurbished
- internal SKU
- PLC431
- Warranty
- 1 year
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

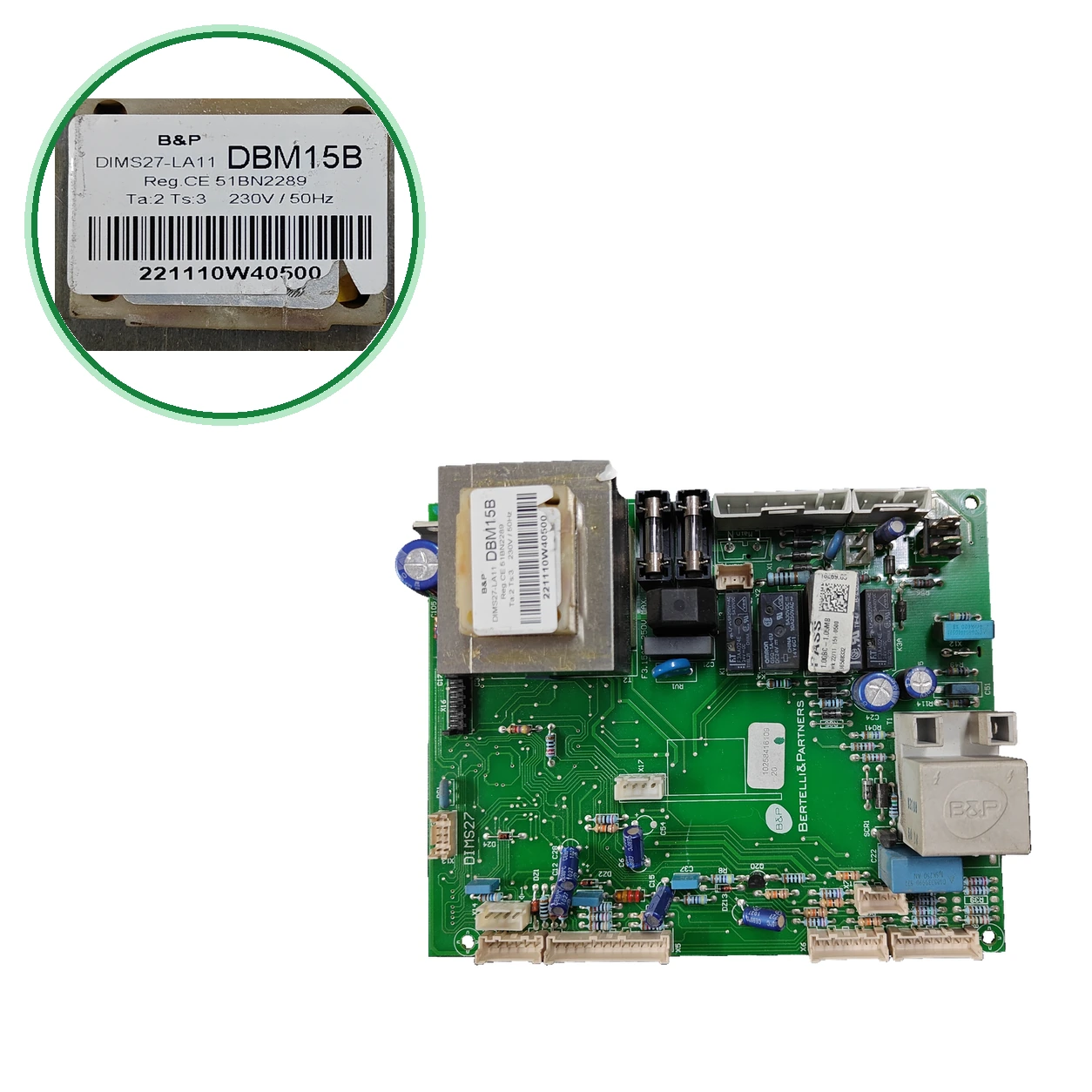

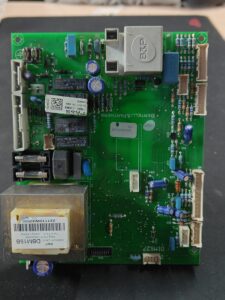

- Busca en la placa el nombre DIMS27-LA11 DBM15B (circuito DIMS27) y, en el reverso, el marcado 70244.4.
- Compara con la referencia 39835001 ( la escribe también F39835001) y con el 36508332 de las nomenclaturas.
- Si tu placa dice DBM05D, compara el 39835001 y envíanos una foto; la nuestra dice DBM15B.
- Mira en la placa de características si tu caldera es una IX Condens 25 C o 18T (registradas); si no, consúltanos.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Symptoms that require diagnosis on the PCB
The PCB controls the ignition, modulation, and safety features of the boiler. These are the typical symptoms and what to do:
Common symptoms and faults
- 01
The boiler does not ignite or respond to any commands from the panel.
Cause: lo atribuye a esta placa si no responde al reset y hay bloqueos totales. Comprueba antes que llega corriente.
- 02
Códigos de error erráticos o reinicios continuos sin completar los ciclos de calefacción.
Cause: La misma los asocia a esta PCB; consulta el manual de tu caldera.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Technical sheet: PCB electrónica Bertelli & Partners (B&P)
- Uniclima internal SKU
- PLC431
- Brand
- Bertelli & Partners (B&P)
- Type of part
- PCBs (control boards)
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Referencia declarada en inventario (sin certificación OEM)
- 39835001
- Marcado del reverso de la PCB
- 70244.4
- Registro CE del transformador
- 51BN2289
- Temporización del transformador
- Ta: 2 s; Ts: 3 s
- Alimentación del transformador
- 230 V, 50 Hz
- Modelo del relé
- OMRON G5Q-1A4-EU
- Límite de fusible indicado en la PCB
- F3.15A, 250 V máximo
- Source of additional data
- Información declarada; referencias auxiliares y aplicaciones sin equivalencia del fabricante acreditada.
- Inventory — Indicated model
- DBM15B DIMS27-LA11
- Inventory — Transformer subcomponent
- Ta 2 s; Ts 3 s; alimentación 230 V, 50 Hz
- Additional markings
- Modelo/código de control DBM15B / DIMS27-LA11; relé OMRON G5Q-1A4-EU; fusible F3.15L, 550 V. Tiempos Ta 2 s y Ts 3 s anotados para el transformador/subcomponente.
- Aplicaciones pendientes de comprobar
- Lamborghini IX CONDENS 25 C; Lamborghini IX CONDENS 18T — citados; pendientes de confirmar documentalmente. Declaraciones de (documentación 23/10/2026; revisión 24/10/2026), pendientes de confirmación por fabricante. Comprobar referencia, revisión y número de serie antes de usar: IX Condens 35C · IX Condens 25T · IX Condens 35T · IX IN condens 25 · IX IN condens 25T
- Por confirmar: Lamborghini IX CONDENS 35C y 35T —; repite la misma lista
- Por confirmar: Lamborghini IX IN CONDENS 25 C y 25T —; repite la misma lista
- To be confirmed: Lamborghini Aura K25 S, K35 S, IN K25 S, R K18 S, R K25 S, R K35 S —; comprobar matrícula
- To be confirmed: Lamborghini Epoca F 18 NR, F 25 NR, F 25 NS, F 35 NS, IN F 25 NS —; la da como Joannes, independencia no comprobada
- Por confirmar: Joannes Epoca F25 D, F180 CS, F180 25 CS, F35 NR, IN F25 NR
- No confundir: DBM05D — Nombre que pone junto al 39835001 (DIMS27 DBM05D) — y nuestro inventario dicen DBM15B. Si la tuya dice DBM05D, no la descartes: envíanos una foto de la etiqueta
- No confundir: 39835010 — Otra placa de la misma nomenclatura: «Kit scheda el.dsp10» — Es otra referencia (Réf fabricant 39835010), no la 39835001
- El código anterior no coincide entre; todas dan el 39835001.
- To be confirmed: y SM unen el 39835001 con la DBM15B; lo da para 18T, 25 C y 25T. Discrepancias: designación registrada: DBM05D y el código anterior no coincide.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Lamborghini IX CONDENS 25 C; Lamborghini IX CONDENS 18T; Lamborghini IX CONDENS 25T.
