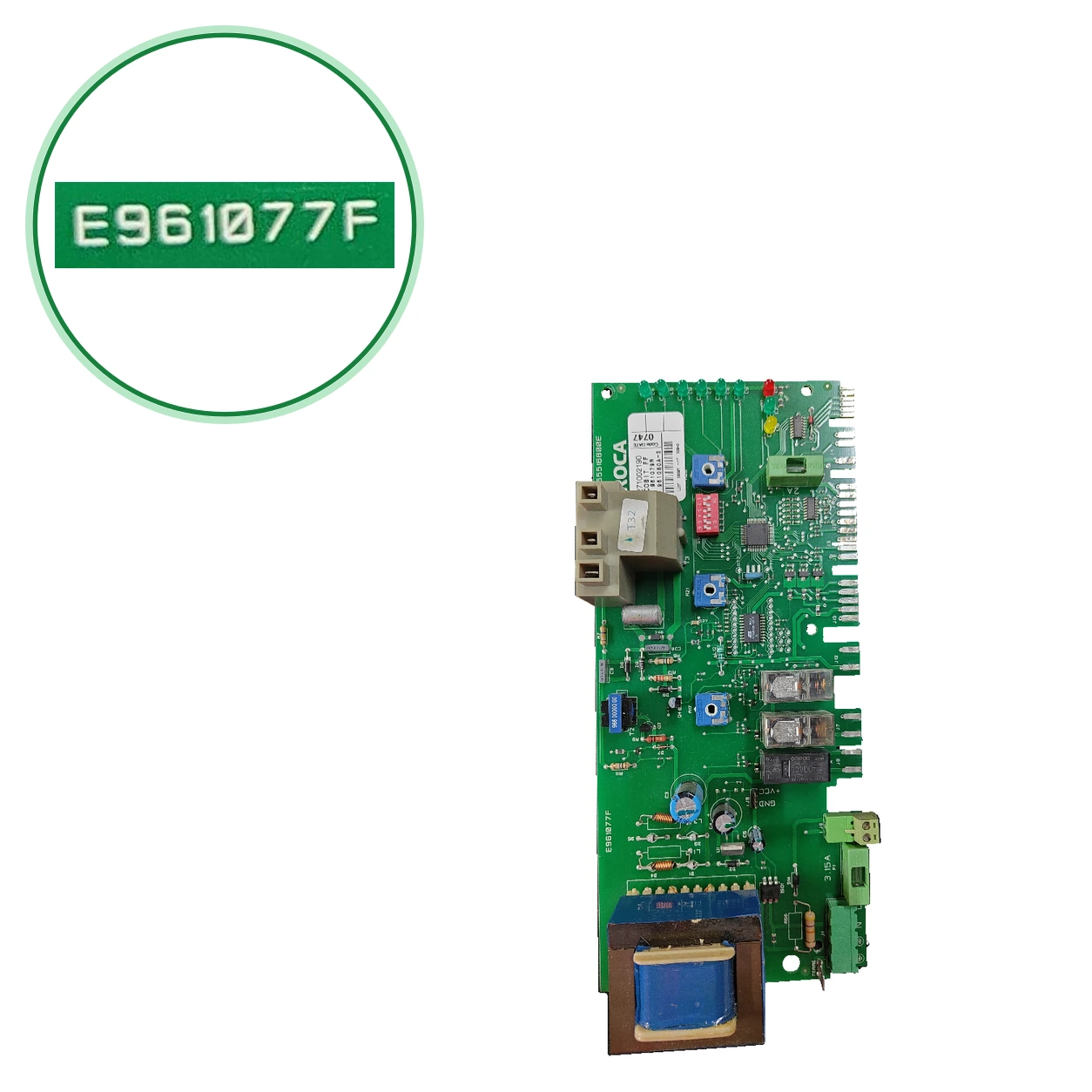

PCB Baxi Roca E961077F · 1271002190 for Neobit 24/24F and Ecobit FF
Aplicación a la variante exacta pendiente de confirmar. Es la placa electrónica de control de la caldera. Se sospecha de ella con chasquidos, relés pegados, pistas quemadas u oxidadas o reinicios continuos.
- Type of part
- Baxi Roca
- Status
- Refurbished
- internal SKU
- PLC121
- Warranty
- 1 year
VAT included Stock · 6 units
Compatible Baxi Roca boilers
Roca. 0 compatibilidades contrastadas. Hay otros 9 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Baxi Roca Sara 24/24 F | Baxi Roca | Unconfirmed |
|---|---|---|
| Roca Sara 24/24 KSM | Baxi Roca | Unconfirmed |
| Baxi Roca Nora 24/24 F | Baxi Roca | Unconfirmed |
| Baxi Roca Neobit 24/24 F R | Baxi Roca | Unconfirmed |
| Baxi Roca Ecobit 24/24 F y F R | Baxi Roca | Unconfirmed |
| Roca Ecobit Compact 24/24F | Baxi Roca | Unconfirmed |
| Baxi Roca Neobit Plus 24/24 F R | Baxi Roca | Unconfirmed |
| Roca Baxi Roca Neobit 24/24F | Baxi Roca | Unconfirmed |
| Roca Ecobit FF | Baxi Roca | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Look for the codes E961077F, 1271002190, and 9555516800E on your PCB. Ours has all three, plus the designation ECOBIT FF.
- Look at the final letter of the 9555516800E: there is also the 9555516800D, which is sold as a separate part.
- dan 125566966 (Neobit S), 125568739 (Neobit 24) y 125128870 (Neobit Plus) para otras calderas. Si tu placa lleva 122123680 ( y la dan para la Neobit 24/24 F), compara también E961077F, 1271002190 y 9555516800E.
- Compare connectors, fuse F1 of 3.15 A, 5×20 board fuse, and the 6-position DIP switch with those on your PCB.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Symptoms that require diagnosis in the Baxi Roca
Common symptoms and faults
- 01
Strange clicks or stuck relays in the internal circuit.
Cause: To be confirmed: Lo cita en la Technical sheet: 1271002190. Que un técnico revise los relés.
- 02
Burnt tracks or evident oxidation on the PCB.
Cause: The same sheet indicates it as a fault signal.
- 03
Continuous resets during heating or domestic hot water cycles.
Cause: Check what anomaly the boiler indicates before referring to that technical sheet.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Technical sheet: Baxi Roca
- Uniclima internal SKU
- PLC121
- Brand
- Baxi Roca
- Type of part
- Baxi Roca
- Units in stock
- 6 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Inventory — Fuse F1
- 3.15 A
- Inventory — PCB fuse
- 5×20
- Inventory — DIP Switch
- 6 positions
- Inventory — Omron G2RL-2 Relay
- 12 VDC coil; contact 8 A/250 V~ AC1
- Inventory — Omron G2R-1 Relay
- 12 VDC coil; contact 8 A/250 V~ AC
- Inventory — Specified technical data
- Atmel ATtiny26-16SU microcontroller
- Inventory — Subcomponent U3
- 961079R
- Inventory — Subcomponent U4
- 961080A-3
- Inventory — PCB date code
- 0747
- Inventory — Auxiliary terminals
- +VCC and GND
- Inventory — Network terminals
- L and N
- Inventory — Application indicated in inventory
- NEOBIT 24/24F
- Datos adicionales — Peso
- ≈ 2,0 kg · (E961077F y 1271002190)
- Identification — Marked designation
- ECOBIT FF
- Identification — Marked code
- 1271002190
- Identification — Marked code
- E961077F
- Identification — Marked code
- 9555516800E
- Inventory data — Fuse F1
- 3.15 A
- Inventory data — PCB fuse
- 5×20
- Inventory data — DIP switch
- 6 positions
- Inventory data — Omron G2RL-2 relay
- 12 VDC coil; contact 8 A/250 V~ AC1
- Inventory data — Omron G2R-1 relay
- 12 VDC coil; contact 8 A/250 V~ AC
- Inventory data — Indicated technical data
- Atmel ATtiny26-16SU microcontroller
- Inventory data — Subcomponent U3
- 961079R
- Inventory data — Subcomponent U4
- 961080A-3
- Inventory data — Date code of PCB
- 0747
- Inventory data — Auxiliary terminals
- +VCC and GND
- Inventory data — Network terminals
- L and N
- Inventory data — Application indicated in inventory
- NEOBIT 24/24F
- Pending applications to verify
- Transcripción existente de en «Compatibilidades»; no se ha validado documentalmente en esta actualización y no debe tratarse como compatibilidad verificada: NEOBIT 24/24F ECOBIT FF
Before purchasing
- Before changing the PCB, check what the boiler indicates: the fault may be from another part.
- To be confirmed: Baxi Roca Sara 24/24 F: y (1271002190). lista otro cuadro para la Sara 24/24 F GN: 122123660
- Por confirmar: Roca Sara 24/24 KSM: (E961077F)
- Por confirmar: Roca Nora 24/24 F
- Por confirmar: Roca Neobit 24/24 F R
- Por confirmar: Roca Ecobit 24/24 F y F R
- Por confirmar: Roca Ecobit Compact 24/24F
- To be confirmed: Roca Neobit Plus 24/24 F R: (1271002190). de la 125128870 no nombran la F R
- No compatible o excluidos: Roca Neobit Plus 24/24 F — otra placa: 125128870 . Solo le da la 1271002190
- No compatible o excluidos: Roca Neobit S 24/24 F — Lleva otra placa: 125566966 (guía )
- No compatible o excluidos: Roca Neobit 24 — Lleva otra tarjeta: 125568739 (despiece )
- No confundir: 122123680 — Placa que y dan para la Neobit 24/24 F; para el modelo NEOBIT2424F — Su código no coincide con ninguno de los marcados en esta pieza. sin confirmación adicional explica si es la misma placa.
- No confundir: 9555516800D — Placa Roca en (letra final D) — Se vende como ficha distinta de la 9555516800E.
- vende aparte la 9555516800D: fíjate en la letra final del código.
- Discrepancia: y dan la 122123680 para la Neobit 24/24 F (NEOBIT2424F, inferencia); da la 1271002190. Nivel 1 (1271002190 con la Neobit 24/24 F):; la da para la Sara 24/24F. registrada: para la Neobit 24/24 F.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Baxi Roca Neobit 24/24F; Roca Ecobit FF.
Frequently asked questions: Baxi Roca
How do I know if this is the PCB for my boiler?
La compatibilidad de esta variante está pendiente de confirmar. Compara con tu placa los códigos E961077F, 1271002190 y 9555516800E y la designación ECOBIT FF, marcados en esta pieza. Mira también conectores, fusibles y selector DIP. ¿Dudas? Envíanos desde Contacto una foto de tu placa y de la placa de características de la caldera.
Is it compatible with my Baxi Roca Neobit 24/24F or Ecobit FF?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para la Baxi Roca Neobit 24/24F y para la Ecobit FF. también da la 1271002190 para la Neobit 24/24 F.
Is it compatible with the Sara 24/24 F, the Nora, or the Neobit Plus?
La compatibilidad de esta variante está pendiente de confirmar. Eso no lo ha registrado. da la 1271002190 para Sara 24/24 F, Nora 24/24 F y Ecobit 24/24 F, y para la Sara 24/24F; da la E961077F para la Sara 24/24 KSM. lista también la Neobit Plus (F R incluida), pero la 125128870 y ninguna nombra la F R. Compara los códigos o llámanos al 911 17 77 77.
Is it the same as the PCB 122123680 of the Neobit 24/24 F?
La compatibilidad de esta variante está pendiente de confirmar. Tiene otro código y Sin confirmar: si es la misma placa. y dan la 122123680 para la Neobit 24/24 F, y para el modelo NEOBIT2424F. La nuestra lleva E961077F, 1271002190 y 9555516800E, y registrada: para la Neobit 24/24 F. Compara el código de tu placa.
Is it compatible with the Neobit S 24/24 F or the Neobit 24?
La compatibilidad de esta variante está pendiente de confirmar. dan otra placa para ellas, y Sin confirmar. tiene para la Neobit S 24/24 F la 125566966, y da la tarjeta 125568739 para la Neobit 24. Compara el código de tu placa con esos y con los tres de la nuestra.
What do E961077F, 1271002190, and 9555516800E mean?
El E961077F es el código del circuito de la placa. Con el 1271002190 vende la placa de la Neobit 24/24 F, y con el 9555516800E su placa Roca «v2». sin confirmación adicional explica cómo se relacionan; los tres van marcados en esta placa. La letra final importa: vende aparte la 9555516800D.
What does the PCB include and what should I check when installing it?
It uses a F1 fuse of 3.15 A, a 5×20 plate fuse, a 6-position DIP switch, Omron relays G2RL-2 and G2R-1 (coil 12 VDC, contact 8 A/250 V~), and an Atmel ATtiny26-16SU microcontroller. Compare the fuse, switch, and connectors with those on your board. It must be installed by a qualified technician: it is for a gas boiler.
How to identify this PCB?
Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
