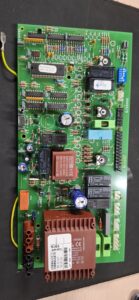

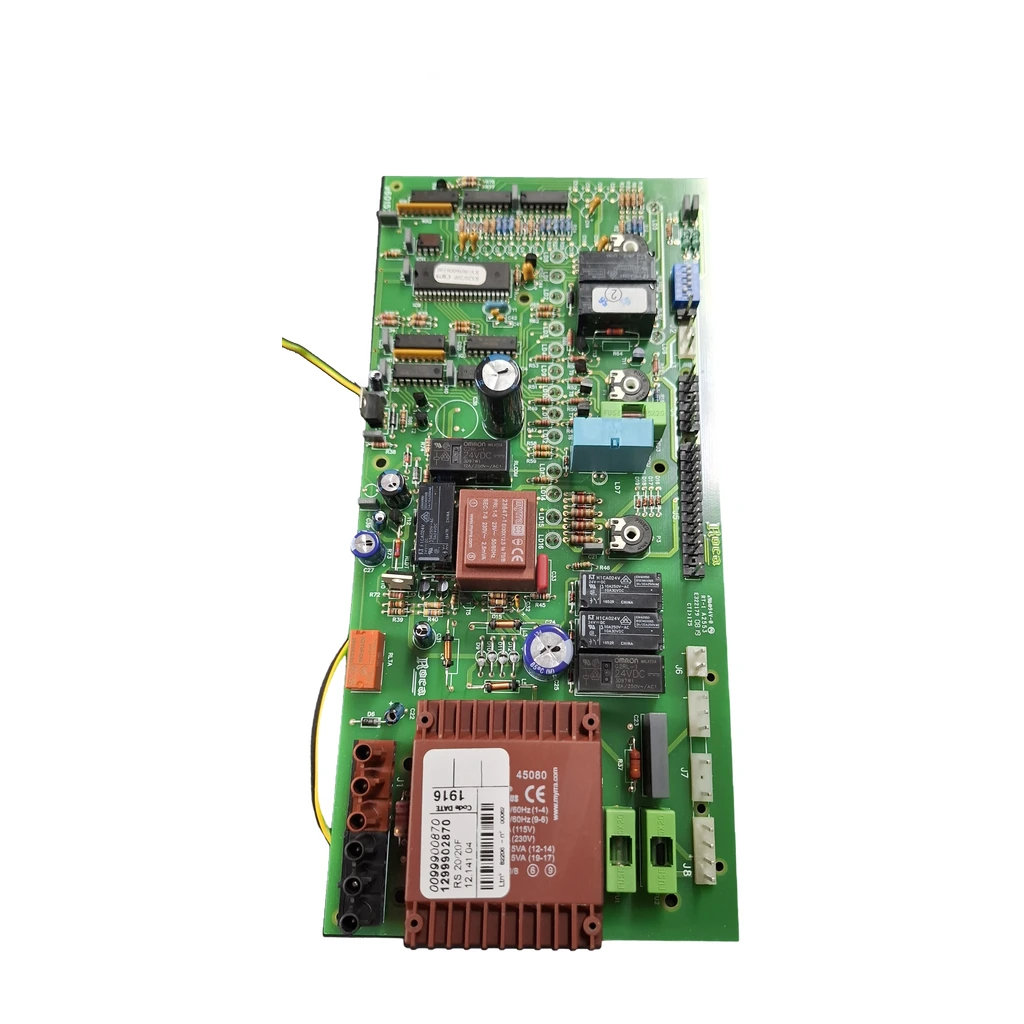

Placa Electrónica Roca 122121410 · RSF-20/20 (V.00) · PCB 55023/B Para Baxi Roca RS 20/20F

Es la placa de control de la Baxi Roca RS 20/20F con cuadro digital. Se sospecha de ella si la caldera no enciende, no responde al cuadro de mandos o muestra errores o bloqueos en el display.

Type of part: Baxi Roca
Status: Refurbished
internal SKU: PLCN013
Warranty: 1 year

VAT included Stock · 1 unit

Compatibility

Compatible Baxi Roca boilers

Roca. Una compatibilidad contrastada: Baxi Roca RS 20/20F. Hay otros 3 modelos que todavía estamos comprobando.

Proven compatibility

Boiler model	Family	Verification
Roca Baxi Roca RS 20/20F	Baxi Roca	Contrasted

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Baxi Roca RS 20/20 T	Baxi Roca	Unconfirmed
Roca Victoria, Victoria Condens y Blanca Condens (cuadro digital RS2020F)	Baxi Roca	Unconfirmed
Roca Caldaia 24/28 CSI	Baxi Roca	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

Busca el 55023/B serigrafiado en el circuito (marca Roca) y la etiqueta 12.141.04 sobre la bolsa. La caja lleva el 122121410 y RSF-20/20 (V.00); la bolsa, RS 20/20F.
Compara el 122121410: como tarjeta RSF-20/20 (V.00) y varias como placa de la RS 20/20F con cuadro digital.
Comprueba en la placa de características que tu caldera es una Baxi Roca RS 20/20F con cuadro digital (la presión se marca con LEDs).
No la confundas con el 122123200 (RS-20/20 F V.01 en el listado de piezas ) ni con el 122122200 (cuadro universal del despiece de para la R-20/20F).
Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te confirmamos si encaja.

Diagnosis and fault codes

Symptoms that require diagnosis in the Baxi Roca

Common symptoms and faults

01
The boiler does not ignite or does not respond to the control panel.
Cause: lo relaciona con esta placa. Consejo general, no del fabricante: antes de desmontar, comprueba que llega corriente.
02
Errores o bloqueos en el display
Cause: los relaciona con el módulo electrónico.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Technical sheet: Baxi Roca

Uniclima internal SKU: PLCN013
Brand: Baxi Roca
Type of part: Baxi Roca
Units in stock: 1 unit
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Número impreso en caja, correspondencia no verificada: 122121410
Denominación impresa en caja: RSF-20/20 (V.00)
Marca impresa en etiqueta de bolsa: BAXI
Identificador impreso en etiqueta de circuito integrado montado: RS20/20F CB75
Marca y referencia del transformador montado: myrra; 45080
Modelo impreso en etiqueta sobre bolsa: RS 20/20F
Código en etiqueta sobre bolsa: 12.141.04
Marca impresa en la PCB: Baxi Roca
Silkscreen code on PCB: 55023/B
PCB marking: RT-1 A2553; E322179 08 19
Marcado de material en PCB: CTI ＞175; 94V-0
Fusible impreso en portafusible: 5×20
Selector DIP impreso: Selector de 6 posiciones
Identificador impreso en etiqueta del transformador montado: 0099900870; 1299902870; RS 20/20F; 12.141.04
Campo de etiqueta del transformador: Code DATE 1916
Marca impresa en relé montado: OMRON G2RL-1
Marcado de bobina y contacto en relé Omron: 24 VDC; 12 A/250 V~ AC1
Marcado de relés montados: H1CA024V; 24 VDC; 10 A/250 VAC; 10 A/30 VDC
Tensión impresa en etiqueta sobre bolsa: 230 V
Frecuencia impresa en etiqueta sobre bolsa: 50 Hz
Código de fabricante impreso en etiqueta sobre bolsa: 252
Texto de fabricación en etiqueta sobre bolsa: 1920
Conformidad impresa en etiqueta sobre bolsa: EN298
Source of additional data: Declared information; auxiliary references and applications without equivalent from the accredited manufacturer.
Inventory — Indicated brand: BAXIROCA
Inventario — Subcomponente relé Omron: bobina 24 VDC; contacto 12 A/250 V~ AC1
Inventario — Subcomponentes relés H1CA024V: bobina 24 VDC; contactos 10 A/250 V~ AC y 10 A/30 VDC
Inventario — Material/PCB: CTI ＞175; UL 94V-0
Inventario — Alimentación indicada en etiqueta: 230 V; 50 Hz
Datos de — Presión del agua: Se marca con LEDs ·
Datos de — Versión: Cuadro digital ·,
Pending applications to verify: Declaraciones de (documentación 23/10/2026; revisión 24/10/2026), pendientes de confirmación por fabricante. Comprobar referencia, revisión y número de serie antes de usar: RS 20/20 F VERSION 0 · RS 20/20 T VERSION 0

Before purchasing

Son textos, no una tabla del fabricante: que un técnico descarte antes la alimentación y las conexiones.
Por confirmar: Roca RS 20/20 T — 1 origen: (versión 0)
To be confirmed: Roca Victoria, Victoria Condens y Blanca Condens (cuadro digital RS2020F) — 1 origen:, sin precisar la variante de Victoria; la 20/20 CF lleva otra placa (122126410)
To be confirmed: Roca Caldaia 24/28 CSI — 1 origen: (modelos con electrónica compatible)
No compatible o excluidos: Roca Victoria 20/20 CF (cámara abierta) — Lleva otra placa: 122126410
No confundir: 122123200 — Cuadro de control de la RS-20/20 F (V.01) en el listado de piezas de la RS 20/20 F (copia ) — Es otra versión: el 122121410 es la V.00 con cuadro digital (presión por LEDs).
No confundir: 122122200 — Cuadro universal que el despiece de da para la R-20/20F estanca — Otro código y otra caldera (R-20/20F): no lo damos por equivalente.
En el listado de piezas de la RS-20/20 F (copia ), la V.01 lleva otro cuadro, el 122123200; en su texto no aparece el 122121410, la V.00 con cuadro digital.
Verificada por el 122121410, referencia: lo unen a la tarjeta RSF-20/20 (V.00) y varias a la RS 20/20F. El listado de piezas de la RS 20/20 F (copia ) da otro cuadro para la V.01, el 122123200.

Frequently Asked Questions

Frequently asked questions: Baxi Roca

How do I identify this PCB and what does each code mean?

Nuestra unidad lleva el 55023/B serigrafiado en el circuito (marca Roca), la etiqueta 12.141.04 sobre la bolsa, en la caja, el 122121410 con la denominación RSF-20/20 (V.00). El 122121410 es la referencia de la pieza: como esa tarjeta. 0099900870 y 1299902870 son los códigos de la etiqueta del transformador Myrra 45080; RS20/20F CB75, el identificador del circuito integrado montado.

Is it compatible with my Baxi Roca RS 20/20F?

Sí. Confirmada: para la RS 20/20F. Además, y dan el 122121410 para esa caldera, y la lista como RS 20/20 F versión 0. Comprueba que tu caldera tiene cuadro digital, con la presión marcada por LEDs.

¿Se puede usar el 122123200 o el 122122200 en lugar del 122121410?

No los des por equivalentes. El listado de piezas de la RS 20/20 F (copia ) da el 122123200 como cuadro de control de la RS-20/20 F (V.01); en su texto no aparece el 122121410. Aplicación registrada para la RS2020F V01 con manómetro analógico y el 122121410 para el cuadro digital. El 122122200 es el cuadro universal del despiece de para la R-20/20F estanca.

¿Sirve para una RS 20/20 T, una Victoria o una Caldaia 24/28 CSI?

No está confirmado. da el 122121410 para la RS 20/20 T (un solo origen);, para Victoria (sin precisar variante), Victoria Condens, Blanca Condens y Caldaia 24/28 CSI (también uno). italiana da otra placa, la 122126410, para la Victoria 20/20 CF: en una Victoria compara antes el código. Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de tu caldera, o llama al 911 17 77 77.

Do you need to adjust anything when installing it?

No hay dato del fabricante sobre si esta placa necesita configuración. Lleva un selector DIP de 6 posiciones: anota su posición antes de desmontarla. avisa en general (no de esta placa) de que muchas tarjetas necesitan configuración.

What symptoms point to this PCB?

la relaciona con una caldera que no enciende o no responde al cuadro de mandos digital, y con errores o bloqueos en el display. Es texto, no una tabla del fabricante.

Who should install it?

Un técnico cualificado. La placa trabaja a 230 V, una mala conexión o una instalación errónea puede estropearla.
