PCB Electrónica Roca NEOBIT 24/24F · E961077D (Baxi Roca Neobit 24/24F)

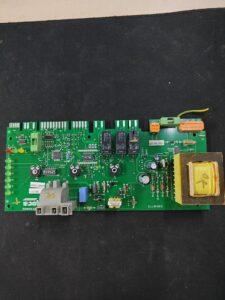

Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de la caldera: monta un microcontrolador ATtiny26-16SU, un transformador ML-22583 y dos portafusibles.
- Type of part
- Baxi Roca
- Status
- Refurbished
- internal SKU
- PLC124
- Warranty
- 1 year
VAT included Stock · 6 units
Compatible Baxi Roca boilers
Roca. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Roca Neobit 24/24F (Baxi Roca) | Baxi Roca | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

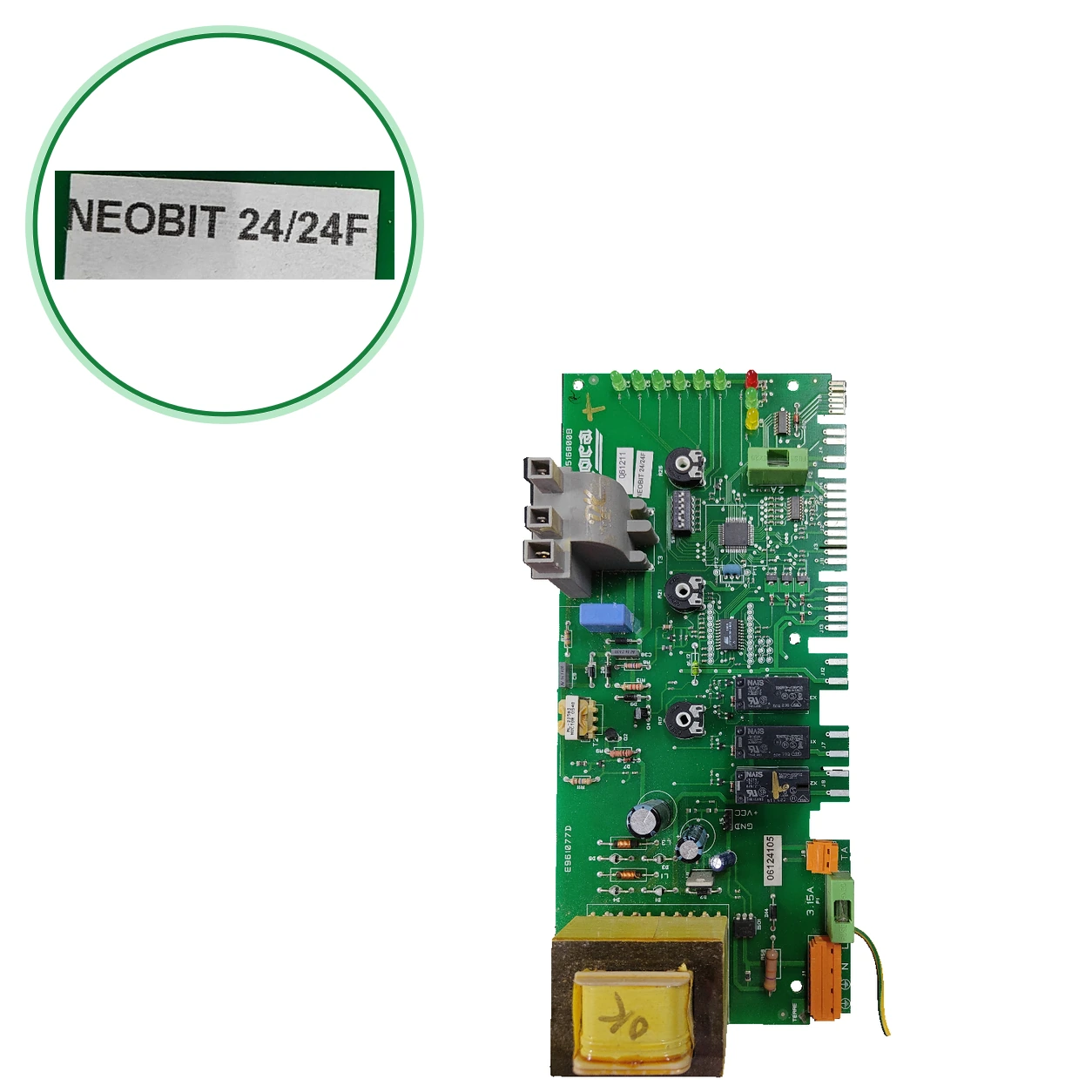

- Busca en la placa el código E961077D; su identificación marcada incluye también NEOBIT 24/24F, y la placa lleva marcados 061211 y 06124105.
- Compara los componentes: microcontrolador ATtiny26-16SU, transformador ML-22583 (MOTOR 0540) y fusibles de 3,15 A (junto a F1) y 2 A.
- To be confirmed: No la confundas con la tarjeta que para la Neobit 24/24 sin F (122123620) ni con la placa de la Neobit S (125568548) que lista: son otros códigos.
- Un despiece de distribuidor y 122123680 como tarjeta de la Neobit 24/24F, pero ninguno la une a E961077D: compara siempre los marcados antes de pedir.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Technical sheet: Baxi Roca
- Uniclima internal SKU
- PLC124
- Brand
- Baxi Roca
- Type of part
- Baxi Roca
- Units in stock
- 6 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Marcado junto F1
- 3.15 A
- Marcado junto otro portafusibles
- 2 A
- Inventory — Indicated reference
- 9555516800B
- Inventario — Portafusible
- 5x20
- Inventario — Microcontrolador
- ATtiny26-16SU
- Inventario — Transformador montado
- ML-22583 / MOTOR 0540
- Inventario — Conector J5
- GND, +VCC
- Inventory — Marked code
- NEOBIT 24/24F; 061211; 06124105
- Identification — Marked code
- NEOBIT 24/24F
- Identification — Marked code
- E961077D
- Identification — Marked code
- 061211
- Identification — Marked code
- 06124105
- Ficha técnica — Marcado junto F1
- 3.15 A
- Ficha técnica — Marcado junto otro portafusibles
- 2 A
- Inventory data — Indicated reference
- 9555516800B
- Datos del inventario — Portafusible
- 5x20
- Datos del inventario — Microcontrolador
- ATtiny26-16SU
- Datos del inventario — Transformador montado
- ML-22583 / MOTOR 0540
- Datos del inventario — Conector J5
- GND, +VCC
- Inventory data — Marked code
- NEOBIT 24/24F; 061211; 06124105
- Aplicaciones pendientes de comprobar
- Transcripción existente de en «Compatibilidades»; no se ha validado documentalmente en esta actualización y no debe tratarse como compatibilidad verificada: Neobit 24/24F declara para su producto 10376 («Placa Electrónica Roca (9555516800B) v2»): Victoria 20/20 F; Victoria 20/20 F-B; Victoria 24/24 F; Victoria 24/24 F-B; Victoria 28/28 F. Pendiente de contraste con documentación del fabricante para la referencia y variante física; esta declaración comercial no certifica compatibilidad ni intercambiabilidad.
Before purchasing
- No compatible o excluidos: Roca Neobit S 24/24 F — le da otra PCB: 125568548
- No confundir: 122123680 — Tarjeta de la Neobit 24/24F de distribuidor y — Ninguna cita E961077D ni 9555516800B: no sabemos si es el mismo código. Una de para «Neobit 24 y Neobit 24F». Compara los marcados.
- No confundir: 122123620 — Tarjeta de la Neobit 24/24 (sin F) según — Ninguna de las tres cita un marcado de esta placa. Otra página la enlaza desde su ficha de la 24/24 F sin nombrarla: no coinciden. Compara antes de descartarla.
- No confundir: 125568739 — Tarjeta Victoria 24 / Neobit 24 de un despiece, fabricada por Honeywell — Se lista como Victoria 24 / Neobit 24 en el despiece de la Neobit 24/24f de un distribuidor, sin nombrar la 24/24F ni E961077D: no sabemos si es el mismo circuito. Compara los marcados.
- No confundir: 125568548 — Placa Baxi Roca Neobit S 24/24F (MAIN 24 I / MAIN 24 FI) — Es de la serie Neobit S, otra placa.
- No confundir: 9555516800D — Placa Roca de con código 9555516800D, parecido a la 9555516800B — Solo se leyó la meta de la ficha, cortada, y no nombra modelo de caldera ni E961077D: no sabemos si es otra revisión.
- Ninguna página externa leída con texto completo cita E961077D ni 9555516800B; la de solo se leyó en la meta, cortada. Cuatro páginas dan 122123680 como tarjeta de la Neobit 24/24F sin unirla a estos códigos: compara los marcados antes de pedir.
- sin confirmar que unan E961077D o 9555516800B a esta caldera, tras revisar las páginas de recambios de Baxi y Roca y (el catálogo de Baxi no se pudo abrir). La compatibilidad con la Neobit 24/24F la confirma.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Roca Neobit 24/24F (Baxi Roca).
Frequently asked questions: Baxi Roca
¿Cómo identifico esta PCB y qué otros marcados debo comparar?
El código del circuito es E961077D; la unidad lo lleva marcado como identificación, igual que el modelo NEOBIT 24/24F. También van marcados 061211 y 06124105. Compara además los componentes: microcontrolador ATtiny26-16SU, transformador ML-22583 (marcado MOTOR 0540) y los fusibles, de 3,15 A junto a F1 y 2 A junto al otro portafusibles.
Is it compatible with my Baxi Roca Neobit 24/24F?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para la Roca Neobit 24/24F (Baxi Roca). Si tu caldera es otra, compara los marcados y envíanos por Contacto una foto de la placa y de la placa de características, o llama al 911 17 77 77.
¿Qué significan E961077D, 061211, 06124105 y 9555516800B?
E961077D es el código del circuito, marcado en la placa. 061211 y 06124105 son otros códigos marcados en la placa. 9555516800B es la referencia que indica para esta placa. No hemos encontrado una tabla del fabricante que explique cada uno, y los códigos marcados no equivalen necesariamente a una referencia de recambio.
¿Es 122123680 el código Roca de esta PCB?
No lo sabemos. Un despiece de un distribuidor y de recambios dan 122123680 como tarjeta electrónica de la Neobit 24/24F, pero ninguno cita E961077D ni los demás marcados de esta placa. Para, la E961077D va en la Neobit 24/24F: si dudas, compara los marcados o envíanos una foto por Contacto.
¿Vale para la Neobit 24/24 sin F o para la Neobit S?
La compatibilidad de esta variante está pendiente de confirmar. solo la ha registrado para la Neobit 24/24F. para la Neobit 24/24 (sin F) otra tarjeta, la 122123620, aunque otra página la enlaza desde su ficha de la 24/24 F y la 122123680 para «Neobit 24 y Neobit 24F». Para la Neobit S 24/24F otra placa, la 125568548. Ninguna cita E961077D: compara los marcados antes de pedir.
¿Qué fusibles lleva y qué debo revisar antes de cambiarla?
La placa marca 3,15 A junto a F1 y 2 A junto a otro portafusibles; el portafusible indicado es de 5x20. Son los valores marcados en la unidad, no mediciones de funcionamiento. Antes de cambiarla, comprueba que los fusibles no estén fundidos y que el repuesto sea del mismo valor.
¿Qué comprobar antes de montarla?
Antes de montarla, compara con la tuya el código E961077D, los fusibles y el transformador ML-22583 (lleva transformador montado, marcado ML-22583 / MOTOR 0540).
How to identify this PCB?
Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
