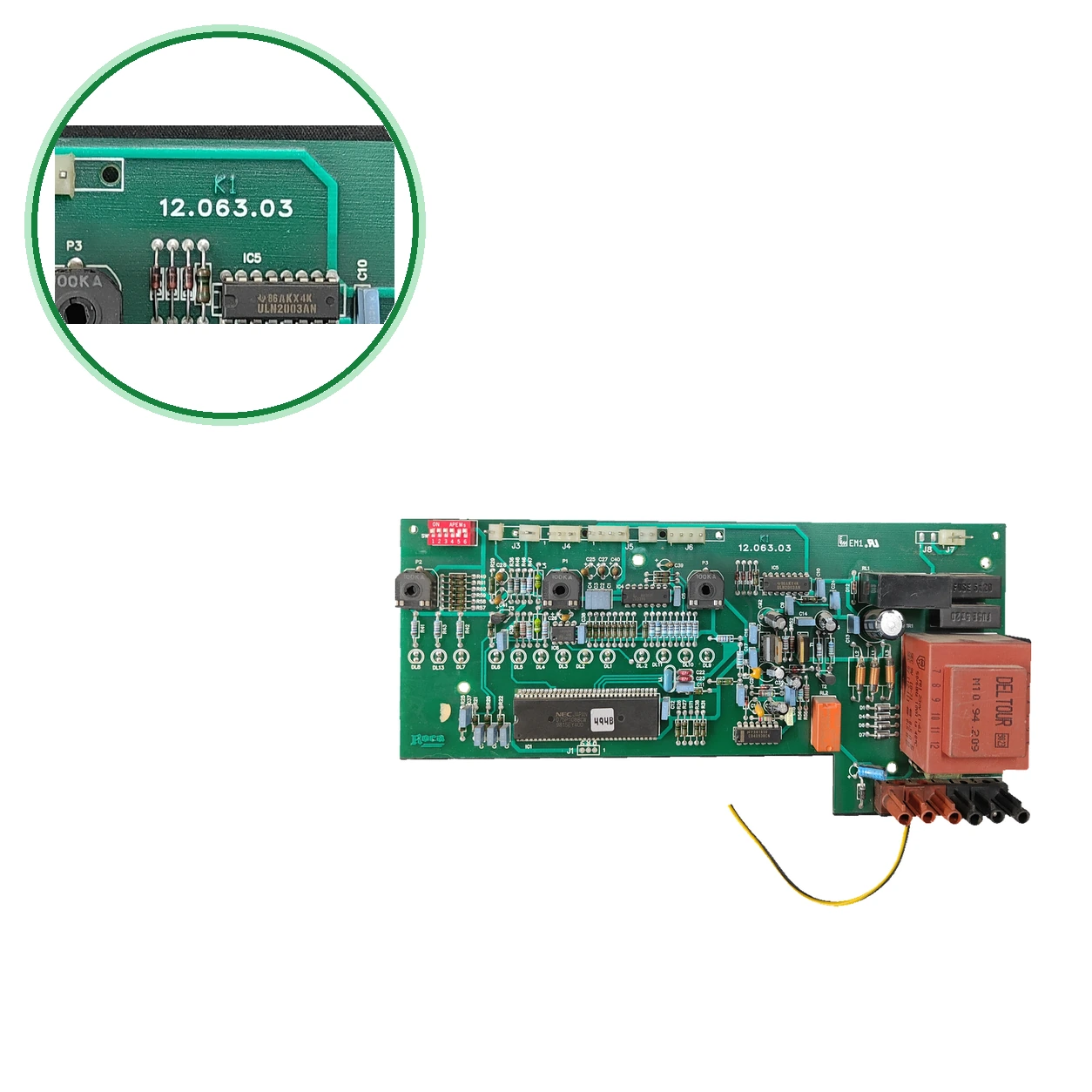

PCB Electrónica Roca EM 12.063.03 · 6044D Para Roca RS 20/20

Aplicación a la variante exacta pendiente de confirmar. Es la placa electrónica de control de la Roca RS 20/20 y se alimenta de la red a través de un transformador con 230 V marcados. El circuito integrado principal de nuestra unidad Roca va grabado «ROCA RS20/20».

Type of part: Baxi Roca
Status: Refurbished
internal SKU: PLC132
Warranty: 1 year

VAT included Stock · 3 units

Compatibility

Compatible Baxi Roca boilers

Roca. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Baxi Roca RS 20/20	Baxi Roca	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

Busca en la placa la serigrafía 12.063.03 ( lo escribe 12063.03). La bolsa de la unidad Roca lleva la etiqueta 12.063.03/7718746A1; la unidad EM, 12.063.03 / 6044D.
Compara también el modelo de la placa (EM1.9UL o EM1.8UL), los circuitos integrados ULN2003AN y CD4093BCN y, en la EM, el transformador M10.94.209.
No la confundas con los cuadros de control Roca 122123000, 122123200 o 122120650: sin confirmación adicional los une a 12.063.03.
Confirma en la placa de características que tu caldera es una Roca RS 20/20: Aplicación registrada: esta placa para ella.
coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.

Technical data

Technical sheet: Baxi Roca

Uniclima internal SKU: PLC132
Brand: Baxi Roca
Type of part: Baxi Roca
Units in stock: 3 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Potenciometro: 100KA
Inventory — Indicated model: EM1.8UL
Inventory — Indicated reference: 12.063.03 / 6044D
Inventory — Label: referencia visible 12.063.03 / 6044D
Inventario — Panel/variante indicada en etiqueta: 13 LEDs
Inventory — Integrated circuit: CD4093BCN
Inventario — Circuito integrado NEC: D75308CW
Inventory — Fuse: 5×20 mm
Inventario — Transformador DELTOUR M10.94.209: primario 230 V, 50/60 Hz, 13 VA, 40 °C
Inventario — Transformador TR1: 230 V 50 Hz / 12 V
Inventario — Revisión/código visible: R1
Inventory — Application indicated in inventory: ROCA RS 20/20
Identification — Marked code: 12.063.03/K1/EM1
Identification — Marked code: M10.94.209
Identification — Marked code: 494B
Identification — Marked code: ULN2003AN
Ficha técnica — Potenciometro: 100KA
Inventory data — Indicated model: EM1.8UL
Inventory data — Indicated reference: 12.063.03 / 6044D
Inventory data — Label: referencia visible 12.063.03 / 6044D
Datos del inventario — Panel/variante indicada en etiqueta: 13 LEDs
Inventory data — Integrated circuit: CD4093BCN
Datos del inventario — Circuito integrado NEC: D75308CW
Inventory data — Fuse: 5×20 mm
Datos del inventario — Transformador DELTOUR M10.94.209: primario 230 V, 50/60 Hz, 13 VA, 40 °C
Datos del inventario — Transformador TR1: 230 V 50 Hz / 12 V
Datos del inventario — Revisión/código visible: R1
Inventory data — Application indicated in inventory: ROCA RS 20/20
Associated references: 12.063.03 / 6044D — referencia visible según la ficha; atribución OEM pendiente de contraste.
Additional markings: Etiqueta indica variante/panel de 13 LED. Potenciómetros P1/P2/P3: 100 kΩ A. IC5 ULN2003AN; CD4093BCN; NEC D75308CW. Fusible formato 5×20 mm. Transformadores DELTOUR M10.94.209 y TR1; marcas de revisión/código R1; PCB 12.063.03/K1/EM1; IC 494B.
Pending applications to verify: Roca RS 20/20 — compatibilidad citada; pendiente de contraste por variante.

Before purchasing

No compatible o excluidos: Roca RS-20/20 F (V.01) — le asignan otra pieza: 122123200
No compatible o excluidos: Roca RSF-20/20 (V.00) — le asigna otra tarjeta: 122121410
No confundir: 122123000 — Cuadro de control o placa de la Roca RS 20/20; tres lo especifican como V.01 — Ninguna lo une a 12.063.03: no lo damos por equivalente. designación registrada: «13 LEDS», como la etiqueta de una de nuestras unidades
No confundir: 122120650 — Cuadro de control de la RS-20/20 (V.00) en — Otro código Roca: no cita 12.063.03
No confundir: 122123200 — Cuadro de control de la RS-20/20 F (V.01) en — Es otra caldera (RS-20/20 F): lleva otro código
No confundir: 122122100 — Tarjeta universal Roca R20, R20A, 20/20, 20/20X y 30/30 en — Otro código: no cita 12.063.03
No confundir: 288.93.0002 · 288.93.0003 — Cuadro de control de presión analógica y módulo de caldera para la RS 20/20 en — Ninguna ficha cita 12.063.03; el 288.93.0002 es el código RML de para el 122123000
escribe «60440 12.063.03», con un cero final; nuestra unidad EM dice 6044D. Compara el marcado de tu placa.
Compatibilidad con la RS 20/20 y códigos registrados.: (solo cita la RS20/20) para 12.063.03. Sin despiece oficial ni que explique 6044D o 7718746A1.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Roca RS 20/20; Roca RS20/20.

Frequently Asked Questions

Frequently asked questions: Baxi Roca

Where is the code for this PCB and what other markings should I compare?

El código 12.063.03 va en la serigrafía del circuito. La bolsa de la unidad Roca lleva la etiqueta 12.063.03/7718746A1 y la unidad EM, 12.063.03 / 6044D. Compara también el modelo (EM1.9UL en la Roca, EM1.8UL en la EM) y los circuitos integrados ULN2003AN y CD4093BCN.

Is it compatible with my Baxi Roca RS 20/20?

La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Roca RS 20/20 y el circuito integrado principal de nuestra unidad Roca va grabado «ROCA RS20/20». Además, de para la RS20/20 da la referencia «60440 12.063.03». Algunas dan para esa caldera el código 122123000; ninguna lo une a 12.063.03 (ver la pregunta siguiente).

Is it the same as the reference Baxi Roca 122123000 of the RS 20/20?

Sin confirmar. el 122123000 para la RS 20/20 (tres lo indican como V.01) y lo describe para manómetro analógico y para presión analógica. designación registrada: «13 LEDS», como la etiqueta de una de nuestras unidades. Ninguna cita 12.063.03: compara el código impreso o mándanos desde Contacto una foto de tu placa.

¿Qué significan 12.063.03, 6044D y 7718746A1?

12.063.03 es el código del circuito; lo llama «Versión Electrónica». El 6044D va junto a él en el título de y en la referencia de nuestra unidad EM; 7718746A1, en la etiqueta de la bolsa de la unidad Roca. sin confirmación adicional desglosa estos dos últimos y no hemos podido ver un despiece oficial de Roca que dé el código de la placa.

¿Hay diferencias entre vuestras dos placas 12.063.03?

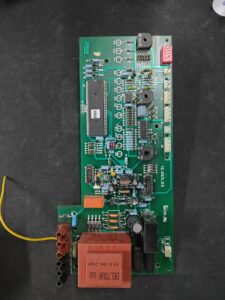

Sí, en los marcados. La unidad EM indica EM1.8UL, 13 LEDs y transformador DELTOUR de 13 VA; la Roca, EM1.9UL, selector DIP de 6 posiciones y transformador TR1 AMISOR de 230 V, 50/60 Hz, y 12.062.03 en la cara de soldaduras. sin confirmación adicional explica estas variantes: compara la tuya con las fotos.

What should I note before changing the PCB?

La posición del selector DIP SW1 (6 posiciones en la unidad Roca) y los fusibles (5×20 mm en la unidad EM; dos portafusibles grabados FUSE 5X20 en la Roca). Sin confirmar: los ajustes de esta placa: sigue el manual de tu caldera.

Who should install it?

Un técnico cualificado. Los transformadores de las placas llevan marcados 230 V y 50/60 Hz. Debe comprobar los fusibles antes de ponerla en marcha.
