PCB Electrónica Roca RS 20/20 V.00 · 122120650 · 12.065.02

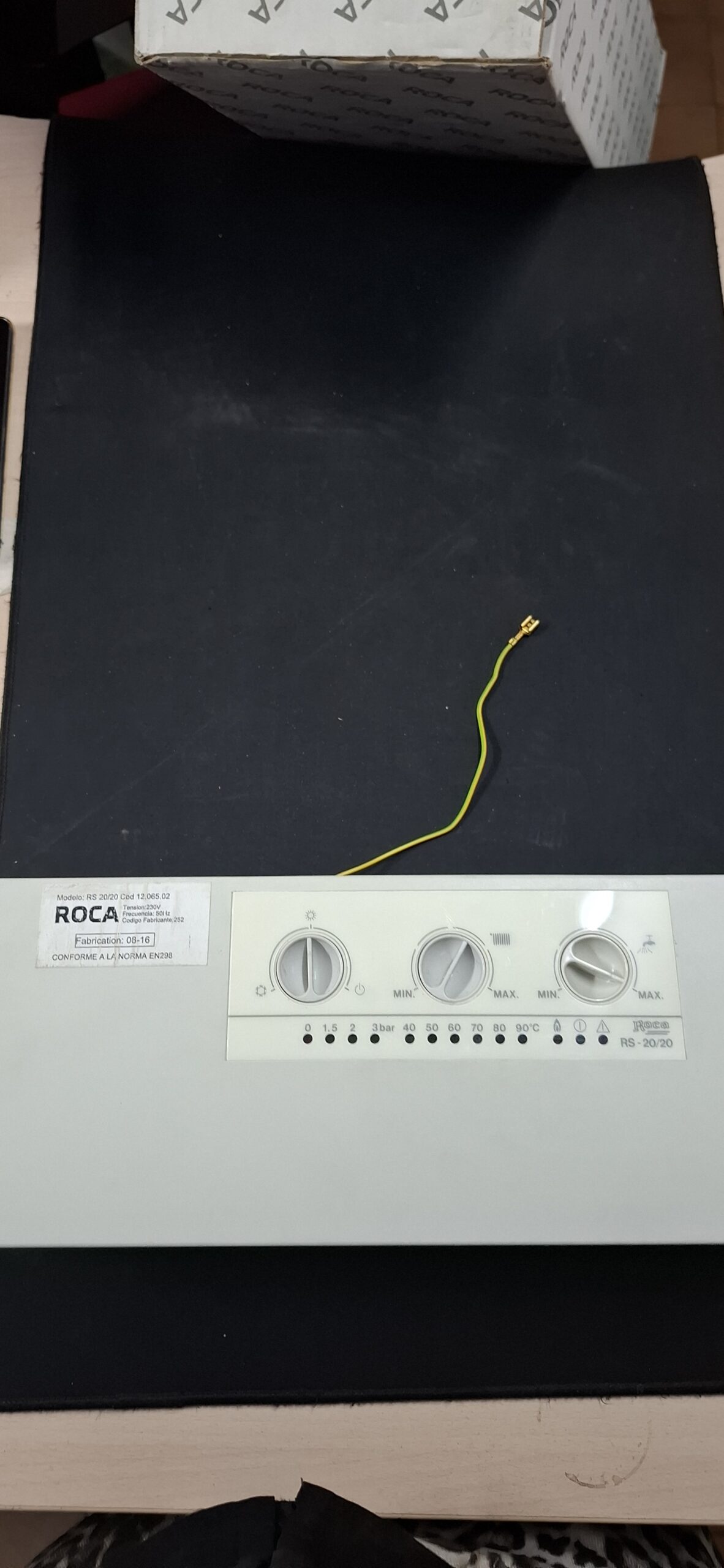

Es el cuadro de control de la Roca RS 20/20 (en el embalaje: «Cuadro control caldera RS - 20/20 (V.00)»). Se sospecha de ella si la caldera no responde al panel o se reinicia sola.

Type of part: Baxi Roca
Status: Refurbished
internal SKU: PLCN009
Warranty: 1 year

VAT included Stock · 1 unit

Compatibility

Compatible Baxi Roca boilers

Roca. Dos compatibilidades contrastadas: Roca RS 20/20 V.00 y Roca RS - 20/20. Hay otros 2 modelos que todavía estamos comprobando.

Proven compatibility

Boiler model	Family	Verification
Roca RS 20/20 V.00	Baxi Roca	Contrasted
Roca RS - 20/20	Baxi Roca	Contrasted

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Roca RS-20/20 SP GN Ver.0	Baxi Roca	Unconfirmed
Roca RS-20/20 SP GP Ver.0	Baxi Roca	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

Busca en la pieza la etiqueta con el código 12.065.02 y el modelo «RS 20/20». Dentro lleva otra con 12-065-02.
Compara la referencia 122120650 (también 122.120.650), la que dan, con la grabada en tu pieza antes de pedirla.
Mira el interruptor DIP SW1 (6 posiciones) y cuenta los LEDs de estado: cita 9 en la 122120650.
No la confundas con la 122123200 (RS 20/20 F) ni con la 122123000 (RS-20/20 Ver.1): son otras placas.
Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de la caldera.

Diagnosis and fault codes

Symptoms that require diagnosis in the Baxi Roca

Common symptoms and faults

01
The boiler does not ignite or respond to any commands from the control panel.
Cause: Lo cita la ficha de para la 122120650.
02
Parpadeos anómalos en los 9 LEDs.
Cause: Misma ficha. Un técnico debe confirmar que falla la PCB.
03
Relés pegados, pistas quemadas u oxidación en el circuito, o reinicios espontáneos.
Cause: Misma ficha: motivos para cambiar la PCB.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Technical sheet: Baxi Roca

Uniclima internal SKU: PLCN009
Brand: Baxi Roca
Type of part: Baxi Roca
Units in stock: 1 unit
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Referencia comercial del recambio: 122120650
Denominación en el embalaje: Cuadro control caldera RS - 20/20 (V.00)
Modelo en la etiqueta adherida a la pieza: RS 20/20
Código en la etiqueta de la pieza: 12.065.02
Código en la etiqueta interna de la pieza: 12-065-02
Tensión del cuadro de control: 230 V
Frecuencia del cuadro de control: 50 Hz
Código de fabricante indicado en la pieza: 252
Manufacturing: 08-16
Norma indicada: EN298
Escala del manómetro frontal: 0–3 bar
Escala del termómetro frontal: 40–90 °C
Interruptor DIP SW1: 6 positions
Source of additional data: Declared information; auxiliary references and applications without equivalent from the accredited manufacturer.
Inventory — Indicated model: Cuadro control caldera V.00
Datos de — LEDs de estado en la PCB: 9
Datos de — Peso y medidas de la unidad: 1,90 kg · 57 × 16 × 20 cm · (fila Unidad de pesos y medidas)
Identification and equivalences: Caja propia P/N 122120650: cuadro control caldera RS-20/20 (V.00). Etiquetas internas 12.065.02 / 0099900670. No equiparar sin más con PCB 12.066.01A.
Pending applications to verify: La caja propia atribuye el cuadro P/N 122120650 a RS-20/20 (V.00). Es evidencia del embalaje, no confirma por sí sola que el contenido o la PCB correspondan a esa versión. y CBM también vinculan la referencia a Roca RS20/20. Pendiente despiece del fabricante y cotejo de revisión/configuración; no se confirma intercambiabilidad con 12.066.01A o 12.067.01A.

Before purchasing

To be confirmed: Síntomas de la ficha, no de un manual oficial de Roca. Un técnico debe confirmar la avería antes de cambiar la placa.
Por confirmar: Roca RS-20/20 SP GN Ver.0
Por confirmar: Roca RS-20/20 SP GP Ver.0
No compatible o excluidos: Roca RS 20/20 F V01 — Lleva otra placa: 122123200 (la da para la RS 20/20 F)
No compatible o excluidos: Roca RS-20/20 SP GN y SP GP Ver.1 — Llevan otra placa: 122123000
No confundir: 122123200 — Placa de la Roca RS 20/20 F V01 (manómetro analógico) — para la RS 20/20 F, no para la V.00
No confundir: 122123000 — Placa de las Roca RS-20/20 SP GN y GP Ver.1 — la da para las Ver.1; el título de la ficha de dice «13 LEDS»
To be confirmed: titula la 122120650 «V.0.1»; otras escriben V.00, como nuestro embalaje. francesa la llama «transformateur d'allumage». Ninguna cita el 12.065.02.
Compatibilidad confirmada. unen la 122120650 a la RS 20/20; cuatro escriben V.00, una la titula V.0.1 y otra la llama transformador de encendido. Sin despiece oficial leído.

Frequently Asked Questions

Frequently asked questions: Baxi Roca

¿Cómo identifico la PCB 122120650 (12.065.02) de la Roca RS 20/20?

To be confirmed: Busca en la pieza la etiqueta con 12.065.02 y el modelo «RS 20/20»; dentro lleva otra con 12-065-02. La referencia comercial es 122120650 (también 122.120.650). 9 LEDs de estado y la unidad lleva un DIP SW1 de 6 posiciones.

Is it compatible with my Baxi Roca RS 20/20?

Sí: Confirmada: para la RS 20/20 V.00 y la RS - 20/20. y dan la 122120650 para la V.00;, para la RS 20/20 atmosférica led. Las RS-20/20 SP GN y SP GP Ver.0 solo las citan esas dos últimas (por confirmar). Si tu caldera es otra, envíanos una foto de tu placa desde Contacto o llama al 911 17 77 77.

What do 12.065.02, 12-065-02, and 122120650 mean?

12.065.02 es el código de la etiqueta de la pieza y 12-065-02 el de la etiqueta interna. 122120650 es la referencia comercial del recambio, la que usan; la completa con 288.93.0003, con ROC122120650 y francesa con PCM26026. Sin confirmar: el 12.065.02: el vínculo lo confirma.

¿Qué diferencia hay entre «V.00», «V.0.1» y «Ver.0»?

V.00 es lo que dice nuestro embalaje y lo que escriben, y para la 122120650. titula la misma referencia «V.0.1»; Sin confirmar: si es otra versión de la placa. «Ver.0» aparece solo en los nombres de las calderas SP GN y SP GP que listan, no como versión de la placa. y usan «V 0.1» para la 122123200, que es otra placa.

¿Se confunde con la 122123200 o la 122123000?

Son otras placas. dan la 122123200 para la RS 20/20 F V01 (con manómetro analógico); para la RS 20/20 F. da la 122123000 para las RS-20/20 SP GN y SP GP Ver.1, «para manómetro analógico».

What symptoms point to this PCB?

cita: caldera que no enciende o no responde al panel, parpadeos anómalos en los 9 LEDs, relés pegados, pistas quemadas u oxidación, y reinicios espontáneos. Es una ficha, no un manual.

Who should install this PCB?

Un técnico cualificado: es el cuadro de control de una caldera de gas y trabaja a 230 V · 50 Hz. no recomienda sustituirla sin conocimientos de electricidad y gas.
