PCB Baxi Roca 55023/A · 960157E for Boiler RS 20/20 F
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica con aplicación registrada para Roca RS 20/20 F. Lleva transformador, relés azules de 24 V DC y portafusible 5x20 con fusible 3.20; conviene comprobar ese fusible antes de sustituir la placa.
- Type of part
- Baxi Roca
- Status
- Refurbished
- internal SKU
- PLC147
- Warranty
- 1 year
VAT included Stock · 1 unit
Compatible Baxi Roca boilers
Roca. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Baxi Roca RS 20/20 F | Baxi Roca | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

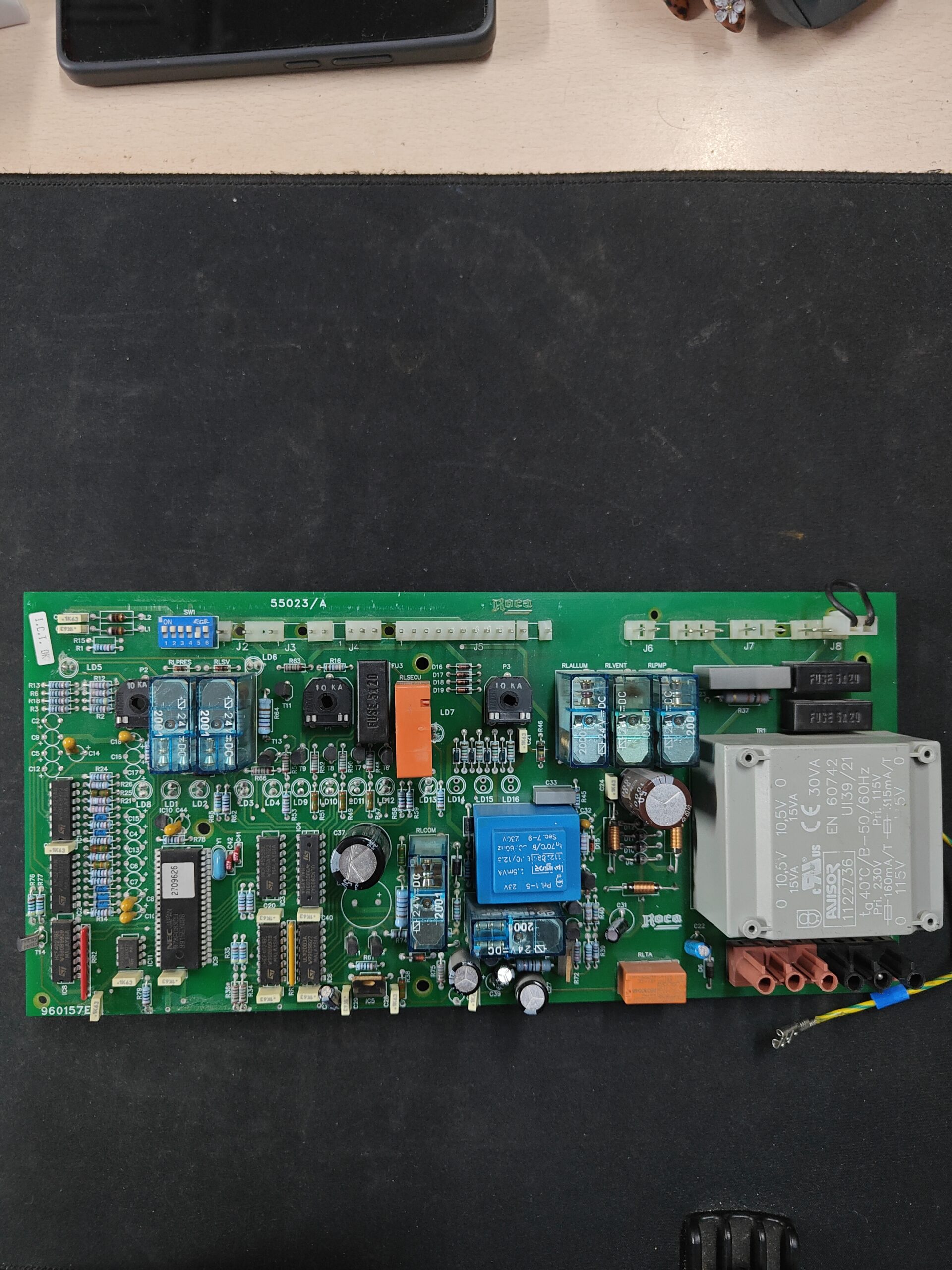

- Look for the markings 55023/A and 960157E (they can also be read as 55023A or 960157-E) on your PCB. Ours also has 2709626 on the integrated circuit.
- Compare the appearance: 13 front LEDs, 6-position DIP switch, and 5x20 fuse holder. The 13 LEDs are not enough: boards with other codes (122121410, 122123000) are also advertised with 13 LEDs.
- Comprueba en la placa de características que tu caldera es exactamente una Roca RS 20/20 F. le dan los códigos 122123200 y 122121410, y de el 55064C: decide el marcado de tu placa.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te decimos si aún la tenemos.
Technical sheet: Baxi Roca
- Uniclima internal SKU
- PLC147
- Brand
- Baxi Roca
- Type of part
- Baxi Roca
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- SelectorDIP
- 6 positions
- Fuse holder format
- 5X20
- Inventory — Front indicators
- 13 LEDs
- Inventory — Fuse
- 3.20
- Inventory — Transformer subcomponent
- secondary 10.5 V-0-10.5 V; power 15 VA; primary 115/230 V; fuse 160 mA/T; standard EN 60742; core U39/21
- Inventory — Blue relay subcomponents
- 24 V DC coil; code 2001
- Inventory — Application indicated in inventory
- RS 20/20 F
- Identification — Marked code
- 55023/A
- Identification — Marked code
- 960157E
- Identification — Marked code
- 2709626
- SelectorDIP
- 6 positions
- Formato portafusible
- 5X20
- Inventory data — Front indicators
- 13 LEDs
- Inventory data — Fuse
- 3.20
- Inventory data — Transformer subcomponent
- secondary 10.5 V-0-10.5 V; power 15 VA; primary 115/230 V; fuse 160 mA/T; standard EN 60742; core U39/21
- Inventory data — Blue relay subcomponents
- 24 V DC coil; code 2001
- Inventory data — Application indicated in inventory
- RS 20/20 F
- Pending applications to verify
- RS 20/20 F — compatibilidad citada; pendiente de confirmar por variante.
Before purchasing
- No confundir: 122123200 — Placa que para la RS 20/20 F (y una también para la RS 20/20 y la RS 20/20 E) — sin confirmación adicional la une con 55023/A ni 960157E: no la des por equivalente, compara los marcados de tu placa
- No confundir: 122121410 — Placa «13Leds» que para la RS 20/20 F versión 0 y la RS 20/20 T versión 0 — Tiene 13 LEDs como la nuestra, pero la ficha no cita 55023/A ni 960157E: los 13 LEDs no bastan para igualarlas
- No confundir: 122123000 — Placa que para la RS 20/20; una la anuncia con 13 LEDS — Ninguna cita 55023/A ni 960157E
- Do not confuse: 122121140 — RS-20 electronic board (V.00), position 051 of a parts list for the RS-20 — Third-party list without visible manufacturer; does not mention 55023/A or 960157E.
- No confundir: 55064C / E9605000 — Modelo y referencia que de da para la placa de la RS 20/20F — Un; no son 55023/A ni 960157E
- Do not confuse: 2709626 — Article number of an electronic housing from Phoenix Contact, unrelated to boilers — Numerical match: on our PCB it is the marking of the integrated circuit.
- The marked codes do not necessarily correspond to the reference of a spare part kit nor do they certify compatibility with other variants.
- La RS 20/20 F y los códigos los confirma (dato de inventario). Ninguna página abierta, oficial, une 55023/A ni 960157E con la pieza; a la RS 20/20 F otros códigos de placa.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Roca RS 20/20 F.
Frequently asked questions: Baxi Roca
How do I recognize the Baxi Roca PCB 55023/A?
It is marked 55023/A and 960157E (the circuit code) and, on the integrated circuit, 2709626. It is also written as 55023A, 55023-A, 960157-E, or 960157 E. Additionally, check that it has 13 front LEDs, a 6-position DIP switch, and a 5x20 fuse holder.
Is it compatible with my Baxi Roca RS 20/20 F?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Roca RS 20/20 F. Las páginas externas que hemos abierto no citan 55023/A ni 960157E junto a esa caldera (le dan otros códigos de placa), así que compara 55023/A y 960157E con los de tu placa antes de pedirla.
Is it compatible with the RS 20/20, the RS 20/20 E, or the RS 20/20 T?
La compatibilidad de esta variante está pendiente de confirmar. No podemos afirmarlo: solo tenemos registrada la RS 20/20 F. la RS 20/20 y la RS 20/20 E con la placa 122123200 y la RS 20/20 T versión 0 con la 122121410, pero ninguna cita 55023/A ni 960157E. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llámanos al 911 17 77 77.
¿Es la misma PCB que la 122123200, la 122121410 o la 122123000 de?
no hay confirmación adicional que lo diga. para la RS 20/20 F las placas 122123200 y 122121410 (esta, de versión 0 y «13Leds») y para la RS 20/20 la 122123000, pero ninguna cita 55023/A ni 960157E. Una lista de piezas de la RS-20 da la tarjeta electrónica V.00 como 122121140 (pos. 051), tampoco unida a nuestros códigos. de da para la RS 20/20F el modelo 55064C, ref. E9605000. Compara siempre los marcados de la placa.
What do 55023/A, 960157E, and 2709626 mean?
55023/A es el modelo que confirma y la serigrafía de modelo de la placa. 960157E es el código del circuito impreso (PCB) y la referencia que confirma; también figura como posible serigrafía de referencia/revisión en la placa. 2709626 es el marcado del circuito integrado.
What components should I compare and what should I do with the DIP switch?
Transformer with primary 115/230 V and secondary 10.5 V-0-10.5 V, 15 VA, fuse 160 mA/T, standard EN 60742 and core U39/21; blue relays with 24 V DC coil (code 2001); fuse 3.20 in fuse holder 5x20 and 13 front LEDs. Note the position of the 6 DIP switch selector on your PCB before disassembling it. We do not have a manufacturer's table indicating what each one adjusts: consult the installation manual or your technician.
Can I install it myself?
It is not recommended. The PCB operates with mains voltage (its transformer has a primary of 115/230 V), so it should be installed by a qualified technician, with the boiler disconnected from the power supply.
PCB Baxi Roca 55023/A · 960157E for Boiler RS 20/20 F
