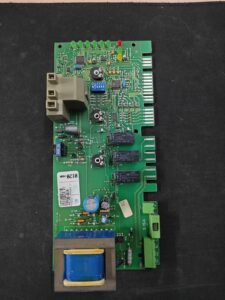

Roca Victoria FF PCB · 1271002110 · 9555507400 (12736-01A)

Aplicación a la variante exacta pendiente de confirmar. Por confirmar: Es la placa electrónica de control de la caldera mural Roca Victoria. relaciona su fallo con calderas que no encienden, no arrancan, se bloquean o funcionan de forma intermitente, aunque esos síntomas pueden tener otras causas.

Type of part: Baxi Roca
Status: Refurbished
internal SKU: PLC142
Warranty: 1 year

VAT included Stock · 2 units

Compatibility

Compatible Baxi Roca boilers

Roca. 0 compatibilidades contrastadas. Hay otros 10 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Baxi Roca Victoria 20/20 F	Baxi Roca	Unconfirmed
Baxi Roca Victoria 20/20 T	Baxi Roca	Unconfirmed
Roca Victoria 20-20	Baxi Roca	Unconfirmed
Baxi Roca Victoria 24/24 F	Baxi Roca	Unconfirmed
Baxi Roca Victoria 28/28 F	Baxi Roca	Unconfirmed
Baxi Roca Neobit	Baxi Roca	Unconfirmed
Roca Victoria FF	Baxi Roca	Unconfirmed
Baxi Roca Victoria Fr	Baxi Roca	Unconfirmed
Baxi Roca Victoria II	Baxi Roca	Unconfirmed
Baxi Roca Victoria	Baxi Roca	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

Busca en tu placa los marcados 1271002110 y 9555507400: usan uno u otro para la placa Roca Victoria.
Also look at the designation 12736-01A, the protection "3.15A F1" and the terminals GND, +VCC, L, N and TA.
Check the suffix: other technical sheets show 12736-03A or 12736-04A with the same 1271002110. If yours is not 01A, send us a photo.
No la confundas con la 122126440, que para la Victoria 20/20 F: no consta que sea la misma placa.
coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.

Diagnosis and fault codes

Symptoms that require diagnosis in the Baxi Roca

Common symptoms and faults

01
The boiler does not ignite, does not start, gets blocked, or operates intermittently.
Cause: lo relaciona con la placa 1271002110 (texto de venta). Antes, revisa la alimentación y la protección «3.15A F1» de la placa.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Technical sheet: Baxi Roca

Uniclima internal SKU: PLC142
Brand: Baxi Roca
Type of part: Baxi Roca
Units in stock: 2 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Protection screen printing: 3.15A F1
Terminal silkscreen: GND; +VCC; L; N; TA
Inventory — Application indicated in inventory: MODEL 1 (12736-01A) VICTORIA Fr VICTORIA II
Inventory — FT HAA012V Relays: 12 V DC coil; contacts 10 A 250 VAC and 10 A 30 V DC
Inventory — Relays: 12 VDC coil; contacts 10 A 250 VAC~ and 10 A 125 VAC~
Inventory — Marked code: 1271002110; VICTORIA FF; 0120; 14588; 9555507400; MTL2; 0114

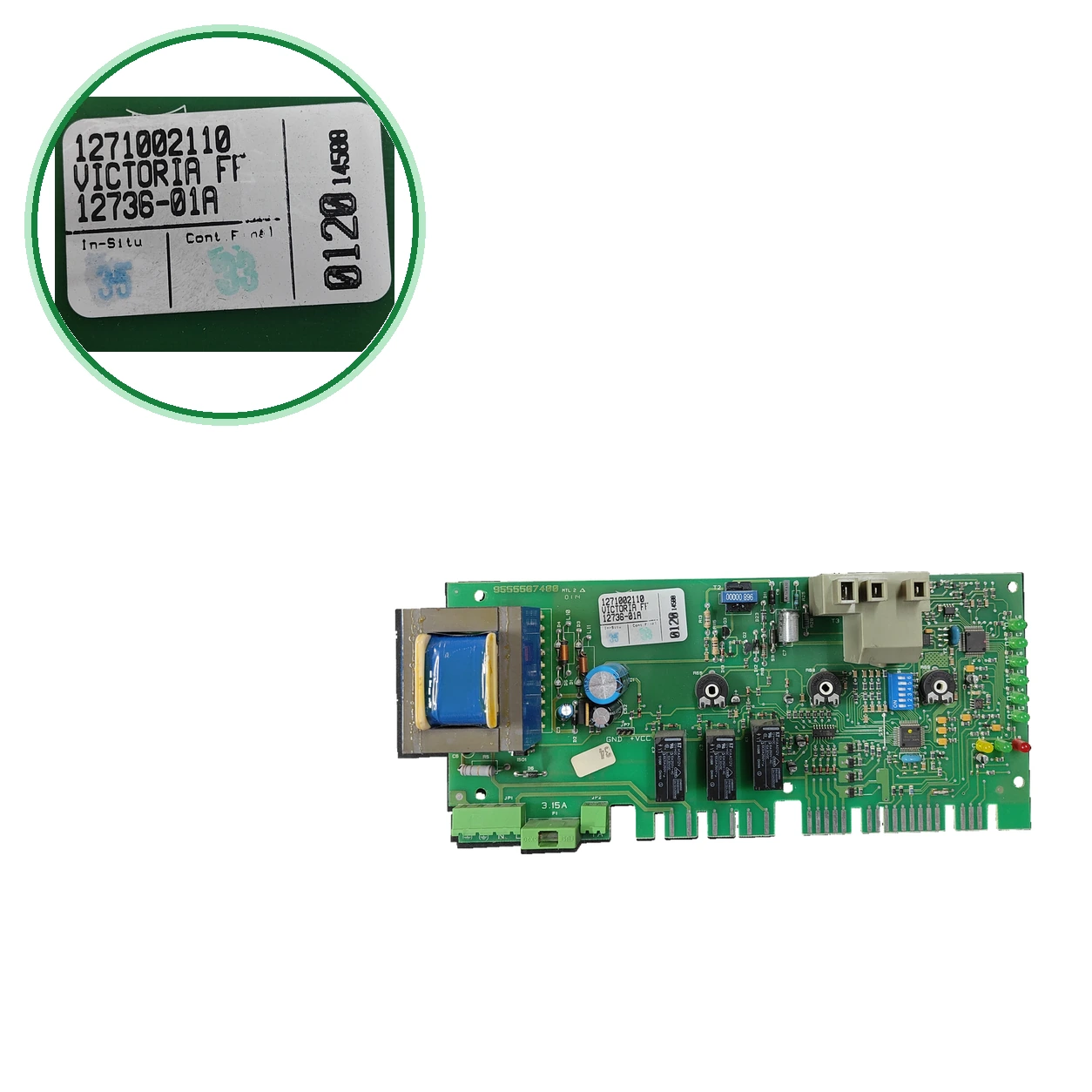

Identification — Marked designation: 12736-01A
Identification — Marked code: 1271002110; VICTORIA FF; 0120; 14588
Identification — Marked code: 9555507400; MTL2; 0114
Identification — Marked code: H1AA012V
Technical sheet: Protection screen printing: 3.15A F1
Technical sheet: Terminal screen printing: GND; +VCC; L; N; TA
Inventory data — Application indicated in inventory: MODEL 1 (12736-01A)
Inventory data — Relays FT HAA012V: 12 V DC coil; contacts 10 A 250 VAC and 10 A 30 V DC
Inventory data — Relays: 12 VDC coil; contacts 10 A 250 VAC~ and 10 A 125 VAC~
Inventory data — Application indicated in inventory: VICTORIA Fr
Inventory data — Application indicated in inventory: VICTORIA II
Inventory data — Marked code: 1271002110; VICTORIA FF; 0120; 14588; 9555507400; MTL2; 0114
Pending applications to verify: VICTORIA FF; VICTORIA FF modelo 1 (12736-01A); VICTORIA Fr; VICTORIA II; VICTORIA — compatibilidades citadas; pendientes de confirmar por variante.

Before purchasing

The symptoms come from a sales text, not from the manufacturer, and no official fault code table for this PCB has been read.
Por confirmar: Roca Victoria 20/20 F: (1271002110) y (9555507400)
Por confirmar: Roca Victoria 20/20 T: (1271002110)
Por confirmar: Roca Victoria 20-20: y (9555507400)
Por confirmar: Roca Victoria 24/24 F: (9555507400)
Por confirmar: Roca Victoria 28/28 F: (9555507400)
Por confirmar: Roca Neobit: (9555507400)
No confundir: 122126440 — Módulo, tarjeta o cuadro de control que para la Victoria 20/20 F, 20/20 T y FT — Ninguna de esas fichas cita 1271002110 ni 9555507400: no consta que sea la misma placa.
No confundir: 12736-03A / 12736-04A — Designaciones que otras fichas muestran con 1271002110 para la Victoria FF — La nuestra marca 12736-01A; sin confirmación adicional explica la diferencia.
Unconfirmed: 12736-01A; otras fichas muestran 12736-03A y 12736-04A con el mismo 1271002110.
Los códigos 1271002110 y 9555507400 los une a la placa Roca Victoria. Ninguno cita 12736-01A. Catálogo oficial de Baxi bloqueado; los documentación no citan estos códigos.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Roca Victoria FF; Roca Victoria Fr; Roca Victoria II; Roca Victoria.

Frequently Asked Questions

Frequently asked questions: Baxi Roca

Where is the code for this PCB and what other markings should I compare?

En la propia placa van marcados 12736-01A, 1271002110 (junto a «VICTORIA FF») y 9555507400, además de H1AA012V. Compara sobre todo 1271002110 y 9555507400: las fichas de usan uno u otro para la placa Roca Victoria.

Is it compatible with my Baxi Roca Victoria FF?

La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: Sí. registrada: para la Victoria FF, y también para la Victoria Fr, la Victoria II y la Victoria. Además, 2 para la Victoria FF con el código 1271002110: (junto a 9555507400) y .

Is it compatible with the Victoria 20/20 F, the 20/20 T, or the 24/24 F?

La compatibilidad de esta variante está pendiente de confirmar. No lo tenemos registrado con esos nombres. da 1271002110 para la 20/20 F y la 20/20 T, y da 9555507400 para la 20/20 F, 24/24 F, 28/28 F y Neobit. Con 1 o por modelo, queda por confirmar: envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de la caldera, o llama al 911 17 77 77.

Are the 1271002110 and the 9555507400 the same PCB?

En nuestra pieza van marcados los dos códigos en la misma placa. La ficha de los lista juntos para la Victoria FF (con 12736-03A y 12.644.01A), sin decir qué es cada uno. y usan 1271002110; y usan 9555507400.

What is the difference between 12736-01A, 12736-03A, and 12736-04A?

Es el sufijo de la designación. La nuestra marca 12736-01A; lista 12736-03A y de da 12736-04A, ambos con 1271002110 para la Victoria FF. sin confirmación adicional explica la diferencia ni cita 12736-01A. Si el sufijo de tu placa no es 01A, envíanos una foto antes de pedirla.

Is the 122126440 the same PCB?

No consta. dan la 122126440 como módulo, tarjeta o cuadro de control de la Victoria 20/20 F, 20/20 T o FT. Ninguna cita 1271002110 ni 9555507400: no la tomes por equivalente sin comparar los códigos.

Who should install it and what should I check before replacing it?

To be confirmed: Un técnico cualificado: la placa tiene bornes de red L y N, relés de 10 A 250 VAC y gobierna una caldera de gas. Antes de darla por mala, revisa la protección marcada «3.15A F1». la relaciona con calderas que no encienden o se bloquean, pero esos síntomas pueden tener otras causas.
