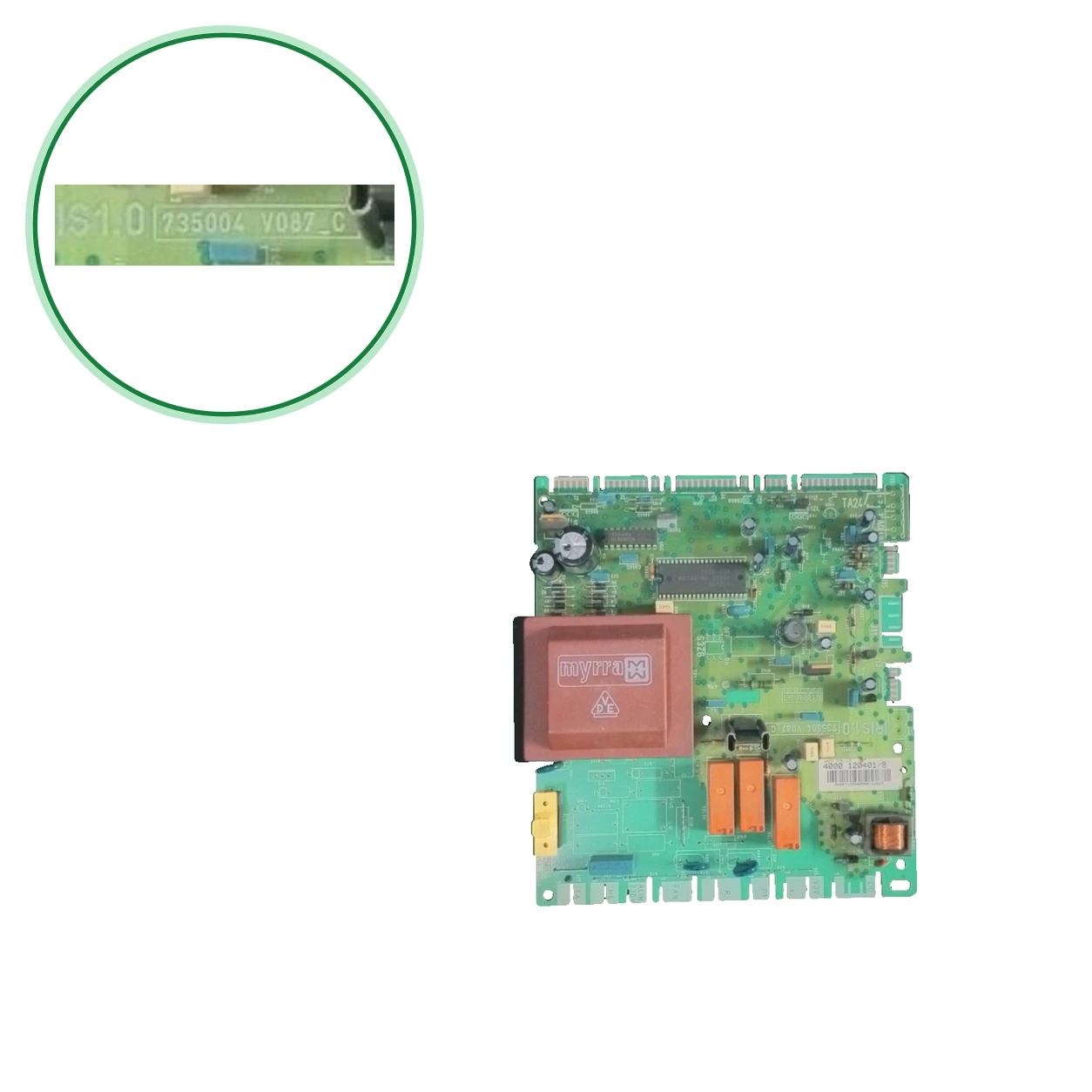

PCB Electrónica Saunier Duval IRIS1.0 · PCB 735004 V087_C
To be confirmed: Placa principal de la caldera: gestiona encendido, modulación, seguridades y comunicación, y va tras el frontal. Se sospecha de ella si no enciende, no responde al termostato, se reinicia o da errores.
- Type of part
- Saunier Duval
- Status
- Refurbished
- internal SKU
- CETF24EX
- Warranty
- 1 year
VAT included Stock · 8 units
Compatible Saunier Duval boilers
Saunier Duval. Seis compatibilidades contrastadas: Saunier Duval Themaclassic F24 E y Saunier Duval Themaclassic F24E MOD.2. Hay otros 5 modelos que todavía estamos comprobando.
Proven compatibility
| Boiler model | Family | Verification |
|---|---|---|
| Saunier Duval Themaclassic F24 E | Saunier Duval | Contrasted |
| Saunier Duval Themaclassic F24E MOD.2 | Saunier Duval | Contrasted |
| Saunier Duval Themaclassic C24 E | Saunier Duval | Contrasted |
| Saunier Duval Thematek F24 EBT | Saunier Duval | Contrasted |
| Saunier Duval Isotwin F 24 E | Saunier Duval | Contrasted |
| Saunier Duval Opaliafast F17 E1 | Saunier Duval | Contrasted |
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Saunier Duval Thematek C 24 E | Saunier Duval | Unconfirmed |
|---|---|---|
| Saunier Duval Thematek F24 E | Saunier Duval | Unconfirmed |
| Saunier Duval Themafast F 30 E | Saunier Duval | Unconfirmed |
| Saunier Duval Themaclassic F 30 E | Saunier Duval | Unconfirmed |
| Saunier Duval Themaclassic F 35 E | Saunier Duval | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Mira la serigrafía: IRIS1.0 y 735004 V087_C. Compara la etiqueta adherida: 4000 120401/9, 4000 120401/8, 4000 120400/8 o 4000 120404/9.
- Para la Themaclassic F 24 E, da la SYMSI7.0 (S1047000): compara la serigrafía.
- No pidas solo por 735004: lo anota junto a la PCB 0020017592 (Enviroplus), sin aclarar si es esta placa. Compara conectores (ALIM230V, TA24V, V3V, P1, R, FAN, H6, TA, ZIG).
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la placa.
Symptoms that require diagnosis in the Saunier Duval.
Common symptoms and faults
- 01
No enciende, no responde al termostato o el display no muestra nada
Cause: Por confirmar: Lo describen y un taller de reparación.
- 02
Errores erráticos continuos o reinicios inesperados
Cause: cita «códigos de error erráticos de forma continuada» y reinicios; errores varios. Mira relés pegados, pistas quemadas u óxido.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Saunier Duval
- Uniclima internal SKU
- CETF24EX
- Brand
- Saunier Duval
- Type of part
- Saunier Duval
- Units in stock
- 8 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Inventory — Indicated model
- TA24L
- Inventory — Indicated reference
- S1008200
- Inventory — Application indicated in inventory
- Compatibilidades: Placa electrónica principal IRIS 1.0 para la Saunier Duval Themaclassic F24 E. Gestiona encendido, modulación y todas las seguridades (ventilador, bomba, válvula de gas y sondas). Si su caldera muestra fallos F1/F2/F3, sobretemperaturas o reinicios aleatorios, esta placa puede ser la causa tras descartar periféricos
- Inventory — PCB
- BIS1.0; código 735004; revisión V087.0 IRIS1.0; código 95300; revisión V001_C IRIS1.0; código 735007; marcaje 0487 C
- Inventario — Alimentación marcada
- 230 V
- Inventario — Entrada MAIN marcada
- 230 V
- Inventory — Fuse F1
- T3.15A 250 V
- Inventory — Transformer subcomponent
- myrra; marcado VDE
- Inventario — Marcajes funcionales
- FAN; ON/OFF
- Identification — Marked designation
- IRIS1.0
- Identification — Marked code
- 735004 V087_C
- Inventory data — Indicated model
- TA24L
- Inventory data — Indicated reference
- S1008200
- Inventory data — Application indicated in inventory
- Compatibilities:
- Inventory data — Application indicated in inventory
- Placa electrónica principal IRIS 1.0 para la Saunier Duval Themaclassic F24 E. Gestiona encendido, modulación y todas las seguridades (ventilador, bomba, válvula de gas y sondas). Si su caldera muestra fallos F1/F2/F3, sobretemperaturas o reinicios aleatorios, esta placa puede ser la causa tras descartar periféricos
- Inventory data — PCB
- BIS1.0; código 735004; revisión V087.0
- Inventory data — PCB
- IRIS1.0; código 95300; revisión V001_C
- Inventory data — PCB
- IRIS1.0; código 735007; marcaje 0487 C
- Datos del inventario — Alimentación marcada
- 230 V
- Datos del inventario — Entrada MAIN marcada
- 230 V
- Inventory data — Fuse F1
- T3.15A 250 V
- Inventory data — Transformer subcomponent
- myrra; marcado VDE
- Datos del inventario — Marcajes funcionales
- FAN; ON/OFF
- Additional markings
- Modelo TA24L; PCB BIS1.0 código 735004 revisión V087.0; IRIS1.0 código 95300 revisión V001_C; otro marcado IRIS1.0 código 735007, 0487 C; PCB 735004 V087_C. Fusible F1 T3.15A/250 V. Transformador Myrra, marcado VDE. Marcados funcionales FAN; ON/OFF.
- Pending applications to verify
- Saunier Duval Themaclassic F24 E — citado en el texto de Compatibilidad; pendiente de verificación documental.
Before purchasing
- Por confirmar: Saunier Duval Thematek C 24 E — con la IRIS1.0; 2 con S1047000
- Por confirmar: Saunier Duval Thematek F24 E — la une a la IRIS1.0
- To be confirmed: Saunier Duval Themafast F 30 E — la une a la IRIS1.0; cita Themafast sin modelo
- To be confirmed: Saunier Duval Themaclassic F 30 E — Solo con la S1047000; sin confirmación adicional con la IRIS1.0
- To be confirmed: Saunier Duval Themaclassic F 35 E — Solo con la S1047000 en; sin confirmación adicional con la IRIS1.0
- No confundir: S1047000 · SYMSI7.0 — «Carte principale» de Themaclassic, Thematek e Isotwin; la llama SYMSI7.0 y la da para la Themaclassic F 24 E. — No se sabe si es esta placa: solo la une a la IRIS1.0 y un foro sugiere que SYMSI7 e IRIS1.0 podrían ser idénticas, sin respuesta en el hilo. En una unidad la marcó como referencia auxiliar «Sustituida», sin equivalencia del fabricante acreditada; y listan S1008200 entre los códigos que ella sustituye.
- No confundir: S10470 — «Carte principale» en el despiece de la Isotwin F 24 E (un solo documento de terceros). — No se sabe si es esta placa ni si equivale a S1047000: el documento no lo dice.
- No confundir: 0020017592 — PCB de las Enviroplus F24E, F28E y FSB28E; británica la anota con «735004 Old Type». — No aclara si ese tipo antiguo es esta IRIS1.0. Compara la serigrafía completa 735004 V087_C.
- S1047000 y S10470 no están confirmadas para esta PCB.
- unen IRIS1.0 y 735004 V087_C. Por confirmar: las demás calderas y S1047000. Una unidad lee 73500L V007 C y otra anota BIS1.0 con 735004 (V087.0) e IRIS1.0 con 95300 y 735007: compara el nombre impreso.
Frequently asked questions: Saunier Duval
¿Dónde está el código de la PCB IRIS1.0 y qué debo comparar?
El 735004 V087_C va serigrafiado en el circuito impreso, junto al nombre IRIS1.0. Compara también las etiquetas adheridas de nuestras unidades, los relés y los conectores: avisa de versiones distintas bajo una misma referencia.
¿Sirve para mi Themaclassic F 24 E?
Sí. Confirmación registrada: esta IRIS1.0 para la Themaclassic F 24 E y la F 24 E MOD.2; también. de da para ella la SYMSI7.0 (S1047000): compara la serigrafía o envíanos una foto desde Contacto (911 17 77 77).
¿Qué diferencia hay entre las marcas 4000 120401 y 4000 120404?
En nuestras unidades 120401 va en las Themaclassic F24 E MOD.2 y 120404/9 en la Thematek F24 EBT y la Isotwin F 24 E, con serigrafía 735004 V087_C; la Isotwin F 24 E registra además 73500L V007 C. sin confirmación adicional explica la diferencia.
¿Qué significan 735004 V087_C, IRIS1.0, S1047000, S10470 y SYMSI7.0?
To be confirmed: 735004 V087_C es el código del circuito impreso e IRIS1.0 el nombre de la placa: los unen (y un servicio de reparación). S1047000 es la referencia de la «carte principale» en (S10470 en el despiece de la Isotwin F 24 E) y la llama SYMSI7.0, pero húngara la une a la IRIS1.0 y la marcó en una unidad como referencia auxiliar «Sustituida». No se ha aclarado si es la misma placa.
¿Sirve para otras calderas o para un calentador?
Sí. Confirmada: para Themaclassic F24 E, F24 E MOD.2 y C24 E, Thematek F24 EBT, Isotwin F24E y el calentador Opaliafast F17 E1. Por confirmar: Themaclassic F 30 E y F 35 E, Thematek F24 E y Themafast F 30 E. Thematek C 24 E: la IRIS1.0 y dos la S1047000; compara la serigrafía.
¿Vale cualquier PCB que ponga 735004?
No. británica anota «735004 Old Type» en la PCB 0020017592 de las Enviroplus F24E, F28E y FSB28E, sin aclarar si es esta IRIS1.0. Una unidad anota también BIS1.0 con código 735004 (revisión V087.0) e IRIS1.0 con códigos 95300 y 735007. Compara la serigrafía completa 735004 V087_C y el nombre impreso.
What symptoms point to this PCB and who should install it?
To be confirmed: y un taller de reparación citan falta de encendido, display sin información, errores o reinicios. Trabaja a 230 V y recomienda que la monte un técnico cualificado.
How to identify this PCB?
Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
