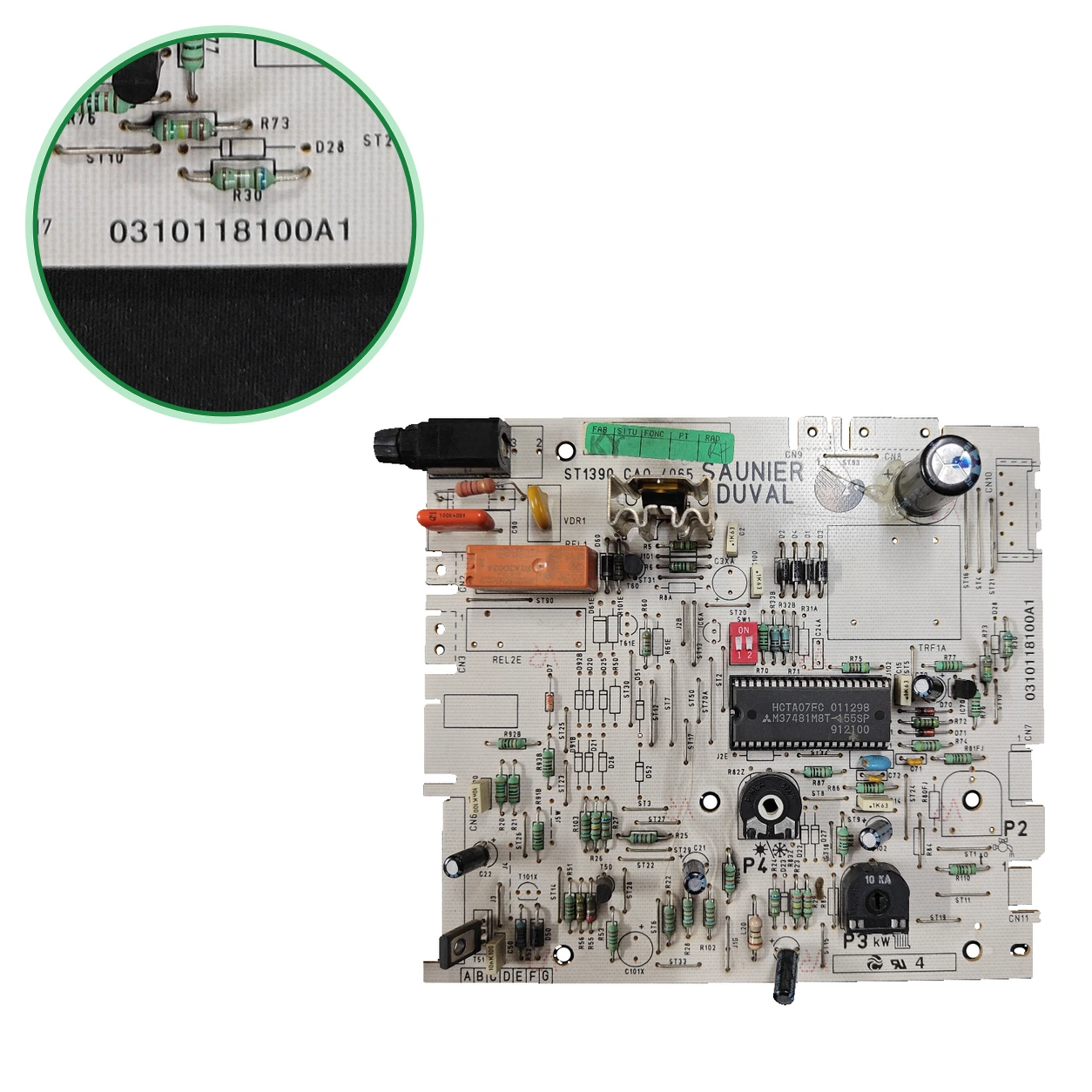

PCB Electrónica Saunier Duval Combitek C23 · PCB 0310118100A1

Aplicación a la variante exacta pendiente de confirmar. Placa de control con aplicación registrada para Combitek C23. Las funciones de encendido, regulación de gas y seguridad deben comprobarse para esta variante. La falta de encendido, los reinicios o los errores erráticos requieren diagnóstico antes de sustituirla.

Type of part: Saunier Duval
Status: Refurbished
internal SKU: PLC066
Warranty: 1 year

VAT included Stock · 2 units

Compatibility

Compatible Saunier Duval boilers

Saunier Duval. 0 compatibilidades contrastadas. Hay otros 3 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Saunier Duval Combitek F23E	Saunier Duval	Unconfirmed
Saunier Duval Combitek C23E	Saunier Duval	Unconfirmed
Saunier Duval Combitek C23	Saunier Duval	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

Look for the code 0310118100A1 printed on the circuit of your PCB.
Dale la vuelta: en el reverso debe haber una etiqueta con 109045 F y SOK 99 49.
Comprueba los demás marcados: circuito integrado HCTA07FC / M37481M8T-155SP, fusible 80 mAT y un interruptor DIP de 2 posiciones.
No cambies por otra placa «parecida»: los códigos marcados no acreditan equivalencia con otras variantes.
coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.

Diagnosis and fault codes

Symptoms that require diagnosis in the Saunier Duval.

Common symptoms and faults

01
No enciende, se reinicia sola o marca errores sin sentido
Cause: To be confirmed: relaciona estos síntomas con la placa de la Combitek C23. Antes de cambiarla, revisa el fusible (80 mAT marcado) y pide a un técnico que lo compruebe.
02
Los relés no responden o se quedan bloqueados
Cause: Según la misma, la placa no envía señal a los componentes. Mira también si hay pistas quemadas o daños visibles en el circuito.
03
No responde al termostato o se bloquea continuamente
Cause: Otro síntoma que esa asocia a la PCB de la Combitek C23.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Saunier Duval

Uniclima internal SKU: PLC066
Brand: Saunier Duval
Type of part: Saunier Duval
Units in stock: 2 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Código serigrafiado PCB: 0310118100A1
Marca serigrafiada en componente: Saunier Duval
Marked voltage: 230 V
Fusible marcado: 80 mAT
Marcaje de potencia en PCB: 15 W
Marcaje junto a P3: 3 kW
Interruptor DIP visible: 2 positions
Integrated circuit: HCTA07FC 011298 / M37481M8T-155SP / 912100
Marcajes de subcomponentes: 100K400; 10nK100; .1K63
Potenciómetros/puntos de ajuste vistos: P2, P3, P4
Designadores visibles: REL1, REL2/REL2E, IC1
Etiqueta de reverso: 109045 F; SOK 99 49
Texto de aplicación en bolsa: SAUNIER DUVAL COMBITEK C23
Código en bolsa: 109045-F
Datos adicionales (una sola cada uno) — Función: Controla las órdenes de encendido, regulación de gas y seguridades de la caldera
Datos adicionales (una sola cada uno) — Versión de electrónica: 0310118100A1 · 2000-2001 · «con transformador principal»
Datos adicionales (una sola cada uno) — Conexiones: CN2, CN3, CN7, CN9, CN10, CN11
Datos adicionales (una sola cada uno) — Componentes visibles: VDR1, REL2E, TRF1A, P2, P3, P4
Identificación — Código serigrafiado PCB: 0310118100A1
Identificación — Etiqueta de reverso: 109045 F; SOK 99 49
Identificación — Circuito integrado: HCTA07FC 011298 / M37481M8T-155SP / 912100
Identificación — Código en bolsa: 109045-F
Ficha técnica — Marca serigrafiada en componente: Saunier Duval
Ficha técnica — Tensión marcada: 230 V
Ficha técnica — Fusible marcado: 80 mAT
Ficha técnica — Marcaje de potencia en PCB: 15 W
Ficha técnica — Marcaje junto a P3: 3 kW
Ficha técnica — Interruptor DIP visible: 2 positions
Datos del inventario — Marcajes de subcomponentes: 100K400; 10nK100; .1K63
Datos del inventario — Potenciómetros/puntos de ajuste vistos: P2, P3, P4
Datos del inventario — Designadores visibles: REL1, REL2/REL2E, IC1
Datos del inventario — Etiqueta de reverso: 109045 F; SOK 99 49
Datos del inventario — Texto de aplicación en bolsa: SAUNIER DUVAL COMBITEK C23
Additional markings: Código PCB 0310118100A1; etiqueta reverso 109045 F; código en bolsa 109045-F. CI: HCTA07FC 011298; M37481M8T-155SP; marcado 912100. Marcados de componentes: 100K400; 10nK100; .1K63. DIP de 2 posiciones; puntos de ajuste P2/P3/P4; designadores REL1, REL2/REL2E e IC1.
Aplicaciones pendientes de comprobar: Saunier Duval COMBITEK C23 — compatibilidad citada; pendiente de contraste. Declaraciones comerciales consultadas el24/10/2026: 9900 la describe para Combitek C23E; 1181328538 para Combitek C23. La PCB y la versión sin transformador coinciden físicamente. Pendiente despiece original que confirme la variante de caldera; no se eleva a compatibilidad verificada.

Before purchasing

To be confirmed: Estos síntomas salen de la ficha de y son orientativos: no prueban que la placa esté averiada. No hemos leído ninguna tabla oficial de errores de la Combitek C23, así que no damos códigos de error.
To be confirmed: Saunier Duval Combitek F23E: (0310118100A1, 2000-2001). da otro código, 05745900
To be confirmed: Saunier Duval Combitek C23E: (0310118100A1, 2000-2001). da otro código, 057410
No confundir: 05744500 — Circuito impreso del catálogo de piezas de la Combitek C 23 — Ese catálogo no cita el 0310118100A1 ni el 109045 F
No confundir: 057410 — Módulo de caldera para Themaplus C 23 E, Combitek C 23 E y Thema C AS 23 E — da para la C 23 E el código 057410; no cita el 0310118100A1
No confundir: 05745900 — PCB de supervisión de la Combitek F23E — Esa lista da para la F23E el código 05745900; no cita el 0310118100A1
No confundir: ST1390 CAO 4065 — Código de modelo que de da junto a esta placa y que da como módulo de la Combitek F23E — no cita el 0310118100A1; no está claro a qué pieza pertenece
Los catálogos y que hemos leído dan otros códigos para placas de la familia Combitek (05744500, 057410, 05745900) y no citan el 0310118100A1: no los damos como equivalentes.
Código 0310118100A1 y Combitek C23 registrados. Fuera, y unen el código a la placa; no hemos hallado despiece oficial que lo cite. dice que la pieza no lleva referencia legible: manda.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Combitek C23.
