Placa Electrónica Saunier Duval MOD.2 · 1160111 F · 0310123100C3 Para Isofast F 28 E1

Placa electrónica Saunier Duval MOD.2, con identificación marcada 1160111 F y SFL 01/03. Lleva conmutador DIP de 2 posiciones y fusibles F1 de 125 mA T y F03 de 250 mA T, con serigrafía de 230 V.

Type of part: Saunier Duval
Status: Refurbished
internal SKU: PLC013
Warranty: 1 year

VAT included Stock · 6 units

Compatibility

Compatible Saunier Duval boilers

Saunier Duval. Una compatibilidad contrastada: Saunier Duval Isofast F 28 E1 (F28 E1). Hay otros 2 modelos que todavía estamos comprobando.

Proven compatibility

Boiler model	Family	Verification
Saunier Duval Isofast F 28 E1 (F28 E1)	Saunier Duval	Contrasted

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Saunier Duval Isofast F 35 E1, C 28 E1, C 28 E1 NOx, C 35 E1 y C 24 E V1	Saunier Duval	Unconfirmed
Saunier Duval Isomax C 28 E2 y F 28 E2 (E204/E205)	Saunier Duval	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

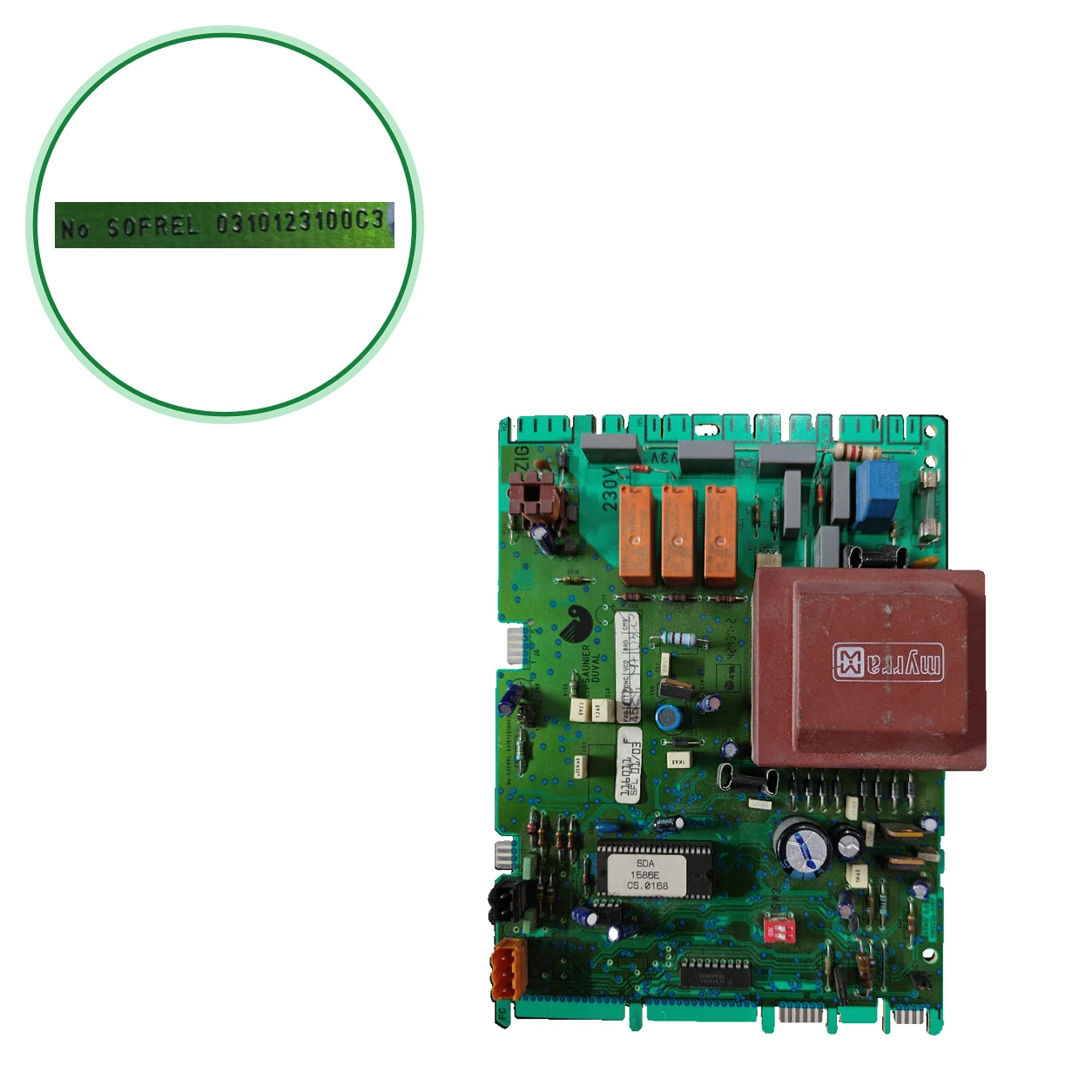

Busca en la placa los códigos marcados 1160111 F y SFL 01/03 y el circuito integrado SDA 1586E CS.0168. El código del circuito es 0310123100C3.
Comprueba tu caldera: Confirmación registrada: la placa para la Isofast F 28 E1. Para otras Isofast (F 35 E1, C 28 E1, C 28 E1 NOx, C 35 E1, C 24 E V1) e Isomax (C 28 E2, F 28 E2) no hay confirmación adicional: compara los códigos.
No te fíes solo del nombre: una Isofast F 28 E, F 35 E o C 28 E, o una Isomax C/F 28 E, sin E1/E2 lleva otro circuito impreso (57248 / 5724800, salvo, sin modelo legible, que da S1019000 para la C 28 E).
Compara también el conmutador DIP de 2 posiciones y los fusibles F1 (125 mA T) y F03 (250 mA T, 250 V) de tu placa con los de esta.
Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de tu placa y de la placa de características de la caldera.

Technical data

Saunier Duval

Uniclima internal SKU: PLC013
Brand: Saunier Duval
Type of part: Saunier Duval
Units in stock: 6 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Alimentacion serigrafiada: 230 V
Inventory — Indicated reference: 116011 F
Inventario — Subcomponente F1: fusible 125 mA T
Inventario — Subcomponente F03: fusible 250 mA T, 250 V
Inventario — Conmutador DIP: 2 positions
Inventory — Integrated circuit subcomponent: ULN2803A
Inventory — Auxiliary reference / indicated status: PECSDIF28E1 · España · Codigo interno Pe8411026 · España · Codigo interno
Inventory — Application indicated in inventory: ISOFAST F28 E1
Datos de listas de recambios — Fusible de 125 mA en listas de recambios de calderas de esta ficha: S54081 en las listas de Isofast F 28 E1, C 28 E1 NOx, C 35 E1 e Isomax C 28 E2; S5408100 en (que lo sitúa en la placa principal) y en la lista de de Isomax C/F 28 E y E2. No acredita el F1 de esta placa · Listas de recambios y fichas
Identification — Marked code: 1160111 F
Identification — Marked code: SFL 01/03
Identification — Marked code: SDA 1586E CS.0168
Ficha técnica — Alimentacion serigrafiada: 230 V
Inventory data — Indicated reference: 116011 F
Datos del inventario — Subcomponente F1: fusible 125 mA T
Datos del inventario — Subcomponente F03: fusible 250 mA T, 250 V
Datos del inventario — Conmutador DIP: 2 positions
Inventory data — Integrated circuit subcomponent: ULN2803A
Inventory data — Auxiliary reference / indicated status: PECSDIF28E1 · España · Codigo interno
Inventory data — Auxiliary reference / indicated status: Pe8411026 · España · Codigo interno
Inventory data — Application indicated in inventory: ISOFAST F28 E1
Registered model: MOD.2
Additional markings: Marcado de placa: 116011 F; modelo indicado MOD.2. Código marcado adicional 1160111 F; SFL 01/03. Circuitos integrados: SDA 1586E CS.0168; ULN2803A. DIP de 2 posiciones. Fusibles: F1 125 mA T; F03 250 mA T / 250 V.
Pending applications to verify: Saunier Duval ISOFAST F28 E1 — modelo confirmado; confirmar si corresponde a la variante MOD.2 de esta placa.

Before purchasing

To be confirmed: Saunier Duval Isofast F 35 E1, C 28 E1, C 28 E1 NOx, C 35 E1 y C 24 E V1 — Por confirmar: sin confirmación adicional externa las une con esta placa; compara el código de tu placa
To be confirmed: Saunier Duval Isomax C 28 E2 y F 28 E2 (E204/E205) — Por confirmar: sin confirmación adicional externa las une con esta placa; compara el código de tu placa
No compatible o excluidos: Saunier Duval Isofast F 28 E (sin E1) — Circuito impreso 57248 en la lista de recambios de la F 28 E; también 05724800 (EAN) en y 5724800
No compatible o excluidos: Saunier Duval Isofast F 35 E y C 28 E, Isomax C 28 E y F 28 E (sin E1/E2) — SD57248 (EAN 05724800) según y 5724800 según (la F 35 E, solo ). Reservas: da 05724800 y S1019000 sin modelo legible; da S1019000 para la Isofast C 28 E (lista cortada, sin confirmar)
No confundir: 57248 / 5724800 — Circuito impreso de las Isofast e Isomax «E» (F 28 E, F 35 E, C 28 E) — Una lista de recambios de la Isofast F 28 E y lo dan para las versiones sin E1/E2; solo ha confirmado la F 28 E1. Una lista de de Isomax C/F 28 E y E2 da 05724800 y S1019000 como placa, sin modelo legible, y da S1019000 para la Isofast C 28 E. lo lista también para «C/F 24/28/35 E/EV/E Nox» sin aclarar qué es «EV»
No confundir: S1019000 / 10190 / PCM28044 — Circuito impreso o módulo electrónico de Isofast E1 e Isomax E2 en — Otra referencia que dan para calderas de esta ficha (Isofast E1, Isomax E2): S1019000, 10190 o PCM28044. La lista de de Isomax C/F 28 E y E2 también da S1019000 como placa, sin modelo legible. sin confirmación adicional la une con 1160111 F ni con 0310123100C3, así que no se da como equivalente ni se descarta
No confundir: S10723 — Tarjeta de interfaz de la Isofast C 28 E-A — Otra pieza y otra caldera: no es la placa MOD.2
S10190 figura como «Circuit principal» en listas de recambios de cuatro calderas de esta ficha, pero sin confirmación adicional lo une con los códigos de esta placa: sigue por confirmar.
Confirmada para la Isofast F 28 E1. sin confirmación adicional externa leída une los códigos de la placa con ninguna caldera: hay listas con S10190, con S1019000/10190 y una lista de sin modelo legible, pero ninguna las une con esta placa.

Frequently Asked Questions

Frequently asked questions: Saunier Duval

How do I identify this Saunier Duval MOD.2 PCB?

Busca en la placa los códigos marcados 1160111 F y SFL 01/03 y el circuito integrado SDA 1586E CS.0168. El código del circuito es 0310123100C3. recoge también 116011 F y los códigos internos PECSDIF28E1 y Pe8411026. Compáralos con los de tu placa antes de pedirla.

¿Sirve para mi Isofast F 28 E1 o mi Isomax E2?

Sí para la Isofast F 28 E1: la ha confirmado. Para otras Isofast (F 35 E1, C 28 E1, C 28 E1 NOx, C 35 E1, C 24 E V1) y para las Isomax C 28 E2 y F 28 E2 (E204/E205) Sin confirmar: esta placa con ellas. Las listas de recambios que hemos leído no citan sus códigos; el más cercano es S10190 («Circuit principal»), sin confirmar. Compara los códigos de tu placa o envíanos una foto desde Contacto.

¿Sirve para una Isofast o Isomax «E» sin E1 ni E2?

To be confirmed: No lo hemos confirmado. Una lista de recambios de la Isofast F 28 E y a la F 28 E, la C 28 E y la F 35 E sin E1/E2 otro circuito impreso: el 57248 (SD57248 / 5724800); la F 35 E, solo . alemana da S1019000 para la Isofast C 28 E, y una lista de de Isomax C/F 28 E y E2 da 05724800 y S1019000 sin modelo legible. solo ha confirmado esta placa para la Isofast F 28 E1. Si la tuya es una «E», envíanos desde Contacto una foto de tu placa.

¿Es la misma PCB que la S10190, la S1019000 o el módulo 10190 de?

No podemos afirmarlo. Las listas de recambios de la Isofast F 28 E1, C 28 E1 NOx y C 35 E1 y de la Isomax C 28 E2 dan S10190 como «Circuit principal». venden S1019000 o 10190 (PCM28044) para Isofast E1 e Isomax E2, y la lista de de Isomax C/F 28 E y E2 da S1019000 como placa sin modelo legible. Sin confirmar: estos códigos con 1160111 F ni con 0310123100C3: compara antes de pedir.

¿Por qué aparecen 1160111 F y 116011 F?

recoge las dos grafías: 1160111 F es el código marcado en la placa y 116011 F la referencia indicada en su ficha. Si tu placa lleva una u otra, o una letra final distinta, compáralas carácter a carácter y envíanos una foto desde Contacto.

¿Qué fusibles y qué conmutador DIP lleva?

: fusible F1 de 125 mA T, fusible F03 de 250 mA T y 250 V, conmutador DIP de 2 posiciones y circuito integrado ULN2803A. Las listas de recambios de varias Isofast e Isomax de esta ficha dan S54081 para un fusible de 125 mA; la ficha de (S5408100) lo sitúa en la placa principal. Ninguna lo liga a esta placa.

¿A qué tensión va serigrafiada la PCB?

La placa va serigrafiada para 230 V. Es un dato del ejemplar fotografiado, no una medición de funcionamiento.

How to identify this PCB?

Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
