Placa Electrónica Saunier Duval 05724800 · 90010460ed02 · 105302 H Para Isomax C 28 E
To be confirmed: Es la placa de control de la caldera: reparte la corriente a los componentes para permitir el encendido. Se sospecha de ella si no enciende o no responde; que un técnico lo confirme.
- Type of part
- Saunier Duval
- Status
- Refurbished
- Catalogue reference
- 05724800
- Warranty
- 1 year
VAT included Stock · 2 units
Saunier Duval boilers compatible with reference 05724800
Saunier Duval con referencia 05724800. Ocho compatibilidades contrastadas: Saunier Duval Isomax C 28 E y Saunier Duval Isofast C 28 E. Hay otros 6 modelos que todavía estamos comprobando.
Proven compatibility
| Boiler model | Family | Verification |
|---|---|---|
| Saunier Duval Isomax C 28 E | Saunier Duval | Contrasted |
| Saunier Duval Isofast C 28 E | Saunier Duval | Contrasted |
| Saunier Duval Isofast C 28 E NOx | Saunier Duval | Contrasted |
| Saunier Duval Isofast F 28 E | Saunier Duval | Contrasted |
| Saunier Duval Isofast C 35 E | Saunier Duval | Contrasted |
| Saunier Duval Isofast F 35 E | Saunier Duval | Contrasted |
| Saunier Duval Isofast C 24 E V | Saunier Duval | Contrasted |
| Saunier Duval Isomax F 28 E | Saunier Duval | Contrasted |
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Saunier Duval Isomax C 28 E2 | Saunier Duval | Unconfirmed |
|---|---|---|
| Saunier Duval Isofast 24EF | Saunier Duval | Unconfirmed |
| Saunier Duval Isomax Condens F 35 E | Saunier Duval | Unconfirmed |
| Saunier Duval Isofast F 28 E Combi NG | Saunier Duval | Unconfirmed |
| Saunier Duval Xtrafast 96 | Saunier Duval | Unconfirmed |
| Saunier Duval Xtrafast 120 | Saunier Duval | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if ref. 05724800 is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Busca en tu placa los marcados «90010460ed02» y «105302 H». La referencia de recambio es la 05724800, que escriben también 5724800.
- Esta unidad monta 4 relés RT314024, 2 potenciómetros 10K A, un transformador CECLA 47615 A y fusible de 125 mAT.
- Ojo: bajo una misma referencia hay versiones con distinto número y posición de relés y conectores. Compáralos.
- If they match, call us at 911 17 77 77 with the model of your boiler.
Síntomas que requieren diagnóstico en el saunier duval 05724800
Common symptoms and faults
- 01
La caldera no enciende o no responde a ningún control.
Cause: Primera señal que cita.
- 02
Códigos de error erráticos en la pantalla.
Cause: Otra señal según esa; mira cada código en el manual.
- 03
Relés pegados o pistas quemadas, o reinicios inesperados.
Cause: los reinicios, en el ciclo de calefacción o ACS.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Technical sheet: saunier duval Saunier Duval 05724800
- Catalogue reference
- 05724800
- Uniclima internal SKU
- PLC001
- Brand
- Saunier Duval
- Type of part
- Saunier Duval
- Units in stock
- 2 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Screen-printed fuse
- 125 mAT
- Reles visibles
- 4 RT314024; no demostrar capacidad global de PCB
- Potenciometros visibles
- 2 marcados 10K A
- Transformador visible
- CECLA 47615 A / SF 6124 03 / Conforme EN 60 742
- Inventario — Relés montados RT314024
- 10 A / 250 VAC
- Inventario — Condensador electrolítico
- 1000 μF
- Inventory — Auxiliary reference / indicated status
- 05724800 · France · Same reference 05724800 · Italy · Same reference 05724800 · Germany · Same reference NOT FOUND · Romania · No equivalent 05724800 · United Kingdom · Same reference
- Identification — Marked designation
- 90010460ed02 / etiqueta 105302 H
- Identification — Marked code
- 105302 H
- Identification — Marked code
- 90010460ed02
- Identification — Marked code
- N00349 / YL1548E / 86A0
- Technical sheet: Screen-printed fuse
- 125 mAT
- Ficha técnica — Reles visibles
- 4 RT314024; no demostrar capacidad global de PCB
- Ficha técnica — Potenciometros visibles
- 2 marcados 10K A
- Ficha técnica — Transformador visible
- CECLA 47615 A / SF 6124 03 / Conforme EN 60 742
- Datos del inventario — Relés montados RT314024
- 10 A / 250 VAC
- Datos del inventario — Condensador electrolítico
- 1000 μF
- Inventory data — Auxiliary reference / indicated status
- 05724800 · France · Same reference
- Inventory data — Auxiliary reference / indicated status
- 05724800 · Italy · Same reference
- Inventory data — Auxiliary reference / indicated status
- 05724800 · Germany · Same reference
- Inventory data — Auxiliary reference / indicated status
- NOT FOUND · Romania · No equivalent
- Inventory data — Auxiliary reference / indicated status
- 05724800 · United Kingdom · Same reference
- Registered model
- ISOMAX C 28 E
- Additional markings

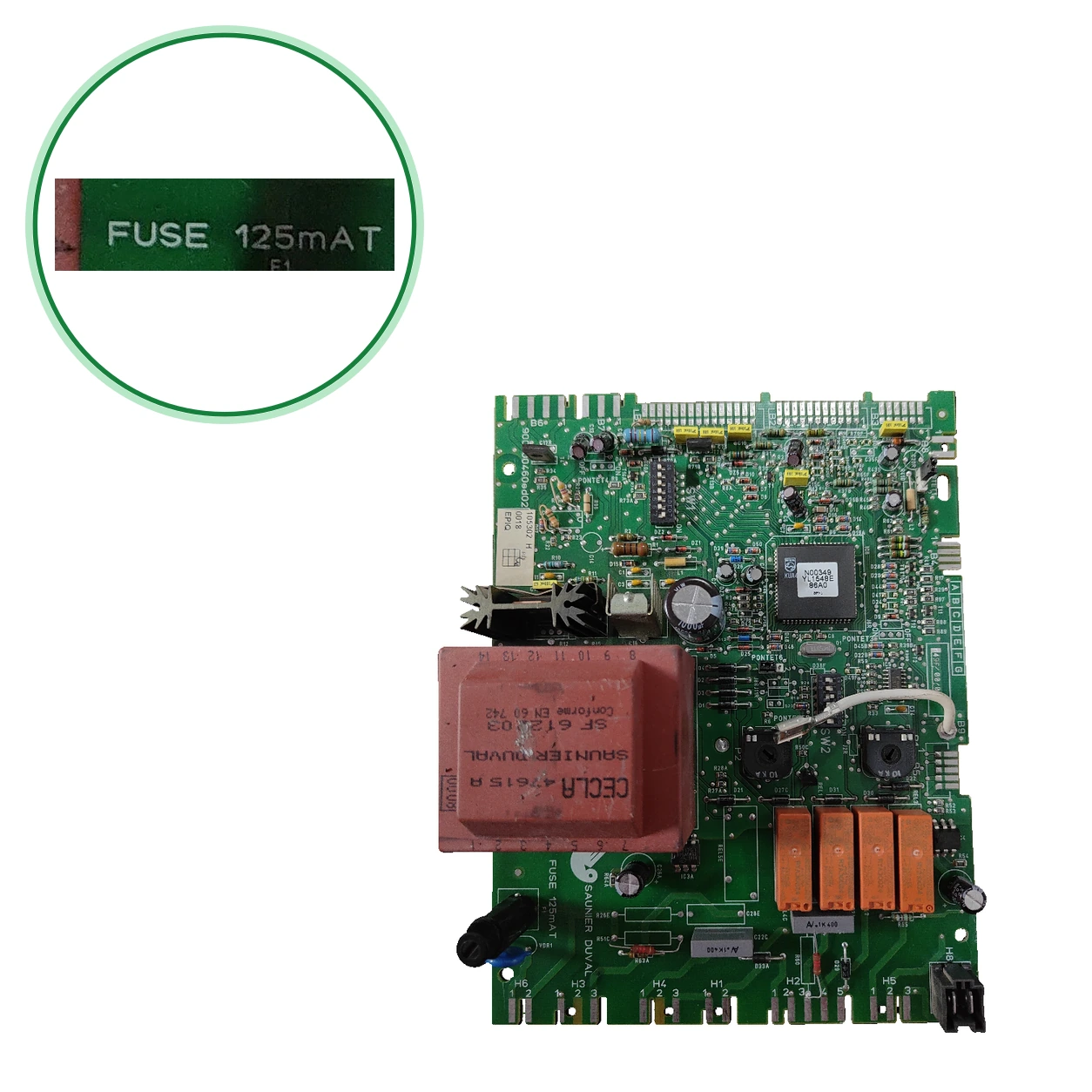

- PCB marking: 90010460ed02. Marcados de circuito integrado: N00349 / YL1548E / 86A0. Transformador visible: CECLA 47615 A / SF 6124 03; conformidad EN 60 742. Componentes transcritos: 4 relés RT314024 (10 A / 250 VAC de rating del relé, no de la placa); 2 potenciómetros 10 kΩ A; condensador electrolítico 1000 μF; fusible de placa 125 mAT.
- Pending applications to verify
- ISOMAX C 28 E — relación citada en para esta fila (marca indicada: Saunier Duval); queda pendiente confirmar modelo/variante con documentación del fabricante.
Before purchasing
- En (2015), un usuario cambió la placa por una 05724800 y la avería volvió al activar la calefacción. Después un técnico cambió el boitier d'allumage, y el autor dio el fallo por resuelto y lo atribuyó a esa pieza, no a la placa.
- Por confirmar: Saunier Duval Isomax C 28 E2 — 1 origen: (tres rangos de serie)
- Por confirmar: Saunier Duval Isofast 24EF — 1 origen
- Por confirmar: Saunier Duval Isomax Condens F 35 E — 1 origen
- Por confirmar: Saunier Duval Isofast F 28 E Combi NG —:
- To be confirmed: Saunier Duval Xtrafast 96: (Glowworm Xtrafast 96), (XTRAFAST 96 COMBI NG, variante)
- To be confirmed: Saunier Duval Xtrafast 120: (Glowworm Xtrafast 120, obsoleta), (XTRAFAST 120 COMBI NG, variante)
- Unconfirmed: 90010460ed02 ni 105302 H con la 05724800: ese vínculo lo confirma.
- ( y un foro) dan la 05724800 como circuito impreso de Isofast e Isomax; ninguno es oficial. Tres muestran también 57248, sin decir que sea la misma.
Frequently asked questions: saunier duval 05724800
How do I identify this PCB and what codes should I compare?
La referencia de recambio es la 05724800 (algunas escriben 5724800)., y muestran también 57248 junto a la placa, sin decir que sea la misma. Esta unidad marca 90010460ed02 y 105302 H, más N00349, YL1548E y 86A0 en el circuito integrado. Compáralos con los de tu placa.
Does it work for my Isomax C 28 E?
Sí. Confirmada: para la Isomax C 28 E. da la 05724800 como referencia de fabricante del circuito impreso en su lista de la Isomax C 28 E posterior a 1993; también, y un foro.
¿Sirve para las Isofast (C/F 28 E, C 28 E NOx, C/F 35 E, C 24 E V) o la Isomax F 28 E?
Sí. solo ha confirmado la Isomax C 28 E., y dan la 05724800 para todas ellas. para las seis Isofast; para todas menos la Isofast C 24 E V.
¿Sirve para la Xtrafast 96 o la Xtrafast 120?
No podemos confirmarlo. británicas listan la 05724800 en variantes Combi NG o Glowworm, que no damos por la misma designación: (Xtrafast 96 y 120 Combi NG), (Glowworm Xtrafast 96) y (Glowworm Xtrafast 120). Compara los marcados de tu placa con 90010460ed02 y 105302 H o llama al 911 17 77 77.
¿Y para la Isomax C 28 E2, la Isofast 24EF, las Xtrafast u otras calderas que citan?
Ninguna está entre las confirmadas. En las documentación, un solo origen da cada una de estas: (Isomax C 28 E2), (Isofast 24EF), (Isomax Condens F 35 E) y (Isofast F 28 E Combi NG). Las Xtrafast 96 y 120 tienen británicos cada una. Compara los marcados o llama al 911 17 77 77 con una foto de la etiqueta.
What symptoms point to this PCB?
: no enciende o no responde, códigos de error erráticos, relés pegados o pistas quemadas y reinicios inesperados. No es una tabla oficial de averías: que un técnico confirme el diagnóstico antes de cambiar la placa.
¿Quién debe montarla y qué hay que revisar al cambiarla?
Un técnico cualificado: va en una caldera de gas. Antes de desmontar, fotografía puentes e interruptores: el usuario del foro copió la configuración de su placa (sin puente en el 4 e interruptor 3 del switch 2 en ON). Compara el fusible: esta unidad marca 125 mAT y lista uno de 125 mA (S54081) como pieza aparte.
How to identify this PCB?
Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
Placa Electrónica Saunier Duval 05724800 · 90010460ed02 · 105302 H Para Isomax C 28 E
