Saunier Duval MTLC PCB · 8/050149E for Thelia 23 MOD.3
Refurbished Saunier Duval Saunier Duval

Saunier Duval MTLC PCB · 8/050149E for Thelia 23 MOD.3

Aplicación a la variante exacta pendiente de confirmar. Placa electrónica Saunier Duval con aplicación registrada para Thelia 23 MOD.3. Lleva dos relés, Zettler y Siemens, un fusible de 80 mA tipo T y dos circuitos integrados: LM393N y otro de la familia MC14.

Type of part
Saunier Duval
Status
Refurbished
internal SKU
PLCTHE23
Warranty
1 year
VAT included Stock · 2 units
Compatibility

Compatible Saunier Duval boilers

Saunier Duval. 0 confirmed compatibilities. There are another 1 models that we are still verifying.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Saunier Duval Thelia 23 MOD.3Saunier DuvalUnconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it ·

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

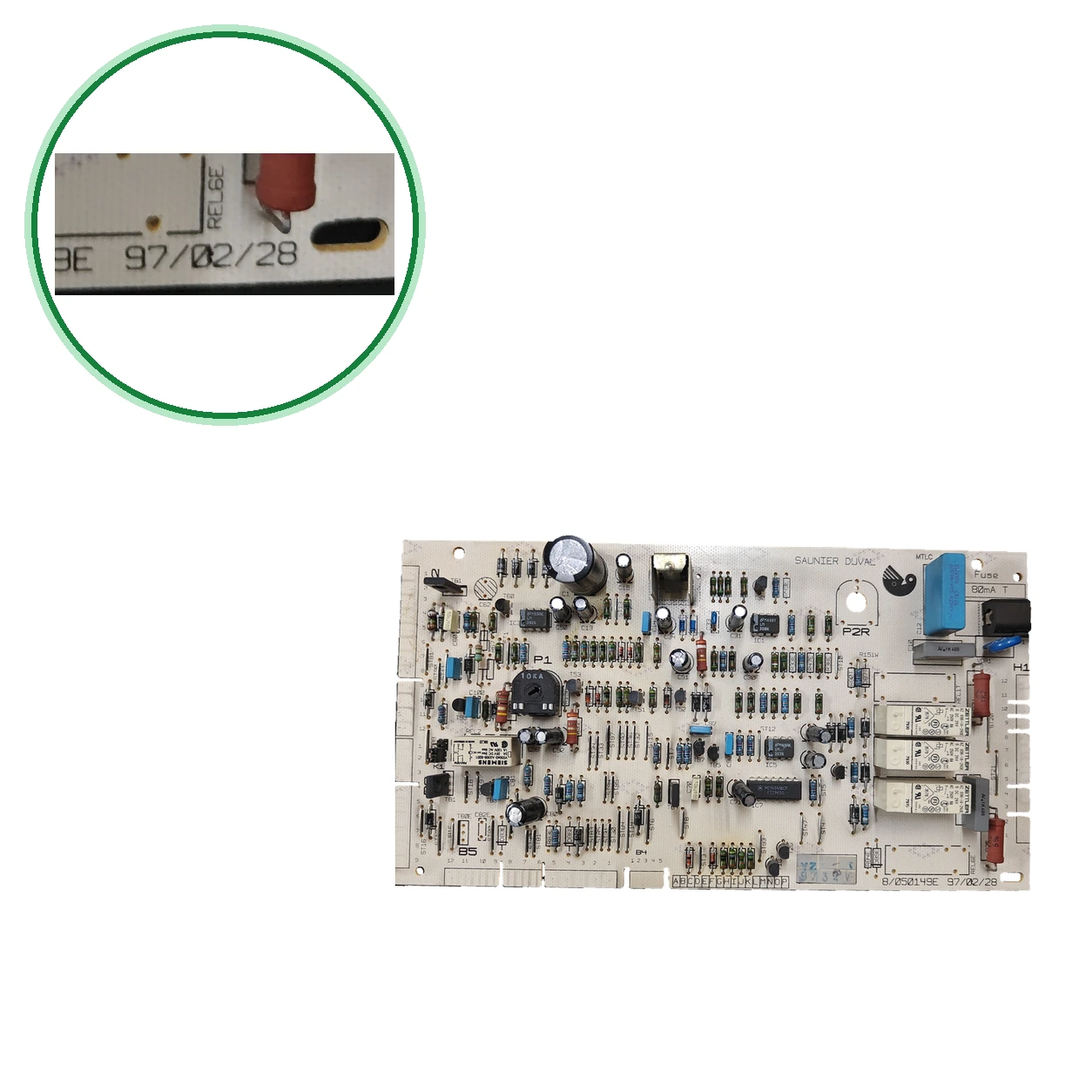

  1. Look for the printed reference 8/050149E and the circuit code 97/02/28 on the PCB.
  2. Check the MTLC and P2R marking and the two relays: Zettler AZ 696-1A-24DE (coil 24 V) and Siemens V23026-A2001-B201.
  3. No la confundas con la 05712700 (Thelia 623 y «Thelia 23 après 1993» s) ni con la 05712800 (Thelia 23 E): son otros códigos.
  4. Check the rating plate to see that your boiler is a Thelia 23 MOD.3. If it is another variant, compare the codes before ordering it.
  5. coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Technical data

Saunier Duval

Uniclima internal SKU
PLCTHE23
Brand
Saunier Duval
Type of part
Saunier Duval
Units in stock
2 units
Status
Refurbished
Warranty
1 year
Shipping
Delivery time shown at checkout
Return
14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Commercial reference printed on the PCB
8/050149E
Additional marking on the PCB
P2R
Voltage marked on the PCB
230 V
Fuse indicated on the PCB
80 mA, type T
ZETTLER relay model
AZ 696-1A-24DE
ZETTLER relay coil
24 V DC
ZETTLER relay contacts
8 A at 250 V AC
SIEMENS relay model
V23026-A2001-B201
SIEMENS relay contacts
12 A at 250 V AC, resistive load; 10 A at 120 V AC, resistive load
Visible integrated circuit
LM393N; MC14518BCP
Source of additional data
Declared information; auxiliary references and applications without equivalent from the accredited manufacturer.
Inventory — Subcomponent relay ZETTLER AZ 696-1A-24DE
24 V DC coil; contacts 250 V AC 8 A
Inventory — ZETTLER relay subcomponent
contacts 250 V AC 8 A
Inventory — Subcomponent relay SIEMENS V23026-A2001-B201
12 A 250 V AC RES; 10 A 120 V AC RES
Inventory — Visible IC subcomponents
LM393N; MC14518BCP
Inventory — Fuse
circuit silkscreen: 80mAT
Inventory — Relay marking
AZ 696-1A-24DE
Inventory — Marked code
LM393N; MC14518BCP
Pending applications to verify
Transcripción existente de en «Compatibilidades»; no se ha validado documentalmente en esta actualización y no debe tratarse como compatibilidad verificada: THELIA 23 MOD.3
Before purchasing
  • No compatible o excluidos: Saunier Duval Thelia 623 y 623 NC — le asignan otra placa: 05712700
  • No compatible o excluidos: Saunier Duval Thelia 23 E — le asigna otra placa: 05712800
  • No confundir: 05712700 — Placa (PCB) Saunier Duval que para las Thelia 623 y 623 NC y para la «Thelia 23 après 1993» y la «Thelia 23 (dopo CE)» — Es otro código: no coincide con 8/050149E ni con 97/02/28. No consta que sean intercambiables.
  • No confundir: 05712800 — Placa Saunier Duval que para la Thelia 23 E — Es otro código y otra variante de caldera. No consta relación con 8/050149E.
  • Algunas de despieces listan otras placas (05712700, 05712800) en ciertas Thelia: guíate siempre por el código impreso en tu placa.
  • Solo une 8/050149E con la Thelia 23; Confirmación registrada: la MOD.3. la 05712700 para la «Thelia 23 après 1993» y la «Thelia 23 (dopo CE)»; no consta si son la MOD.3. Siemens: Tyco/TE da 1 A; inventario, 12 A (se mantiene). Zettler: inventario, 10 A y 8 A (se mantiene 10 A).
  • Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Thelia 23 MOD.3.
Documentation

Manuals and technical documentation

Official documentation of the boiler, useful for locating the part and cross-referencing the fault codes.

Frequently Asked Questions

Frequently asked questions: Saunier Duval

How do I identify the PCB 8/050149E?
Look for the reference 8/050149E printed on the PCB and the code 97/02/28 in the circuit. Also compare the markings MTLC and P2R, the two relays (Zettler AZ 696-1A-24DE and Siemens V23026-A2001-B201), and the integrated circuit LM393N.
Is it compatible with my Saunier Duval Thelia 23 MOD.3?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Thelia 23 MOD.3. Además, de recambios ofrece la 8/050149E para la Thelia 23 («Versione Elettronica: 8/050149E»). De momento es la única que une el código con la caldera.
Is it compatible with another Thelia, such as the 23 E or the 623?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: No lo damos por hecho. Lo registrado es la Thelia 23 MOD.3. asignan otra placa a la Thelia 623 y 623 NC (05712700) y a la Thelia 23 E (05712800). Para otra variante, envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llámanos al 911 17 77 77.
What do the codes 8/050149E, 97/02/28, and MTLC mean?
To be confirmed: 8/050149E es la referencia comercial impresa en la placa. 97/02/28 es el código de su circuito impreso (PCB). MTLC es el modelo con el que figura la placa y P2R, un marcado adicional. la describe como «Versione Elettronica: 8/050149E» (en italiano).
Which other PCB can it be confused with?
Con la 05712700. para la Thelia 623 (dos también para la 623 NC). Además la dan para la «Thelia 23 après 1993» y para la «Thelia 23 (dopo CE)» . Ninguna la une con la 8/050149E ni dice si esa Thelia 23 es la MOD.3. Para la Thelia 23 E la 05712800. Compara el código impreso en tu placa antes de pedir.
What fuse and relays does it have?
Según su etiqueta, trabaja a 230 V y lleva un fusible de 80 mA tipo T (serigrafía 80mAT). Monta un relé Zettler AZ 696-1A-24DE (bobina de 24 V CC, contactos de 10 A a 250 V CA ) y un relé Siemens V23026-A2001-B201.
Can I install it myself?
It is better to have a qualified technician install it: the PCB operates at 230 V. Before replacing it, check the 80 mA fuse and verify that the code printed on your PCB is 8/050149E.
How to identify this PCB?

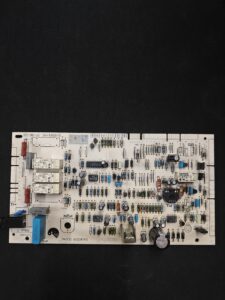

Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
