Saunier Duval IRIS1.0 PCB · 0020012181/02 · 735004 V087_C for Opaliafast F 17 E
Aplicación a la variante exacta pendiente de confirmar. Por confirmar: Es la placa de control del equipo: va detrás del frontal, en la caja de control. Se sospecha de ella cuando el aparato deja de responder, no enciende o da errores erráticos y ya se han descartado alimentación y conexiones.
- Type of part
- Saunier Duval
- Status
- Refurbished
- internal SKU
- PLC078
- Warranty
- 1 year
VAT included Stock · 1 unit
Compatible Saunier Duval boilers
Saunier Duval. 0 compatibilidades contrastadas. Hay otros 6 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Saunier Duval Themaclassic C 24 E | Saunier Duval | Unconfirmed |
|---|---|---|
| Saunier Duval Opalia Fast F 14 E | Saunier Duval | Unconfirmed |
| Saunier Duval Opalia Fast F 11 E | Saunier Duval | Unconfirmed |
| Saunier Duval Combitec F24 | Saunier Duval | Unconfirmed |
| Saunier Duval Théma 24 | Saunier Duval | Unconfirmed |
| Saunier Duval Opaliafast F 17 E | Saunier Duval | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

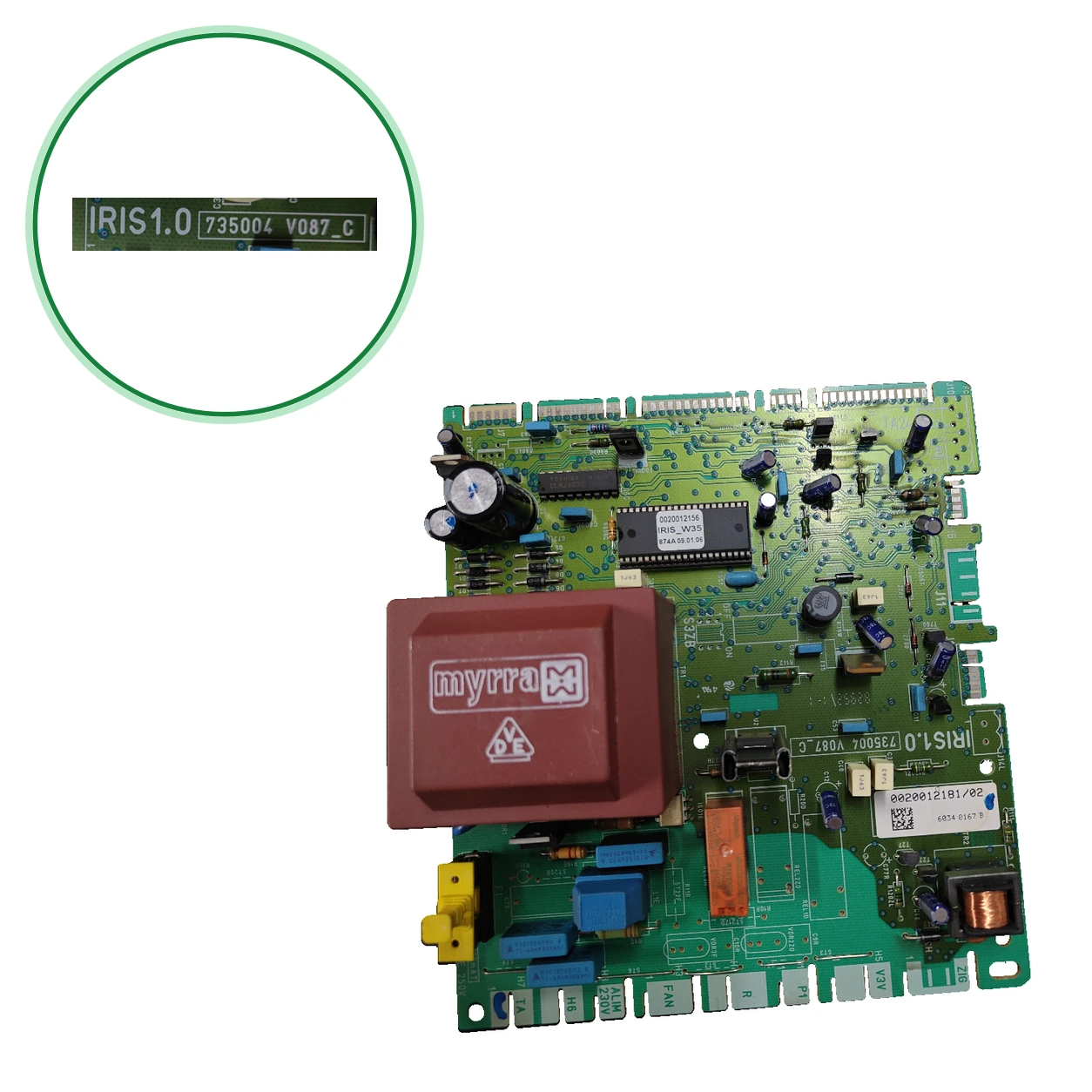

- Open the front panel: the PCB is located behind it, in the control box. Look for the marking IRIS1.0 and the circuit code 735004 V087_C.
- Look for the identifier 0020012181/02 and also compare 6034 0167 B and, in the integrated circuit, 0020012156 along with IRIS_W35.
- Compare the connector layout and the circuit variant with the photos.
- No la confundas con la S1208500, que para el F 17 E: no está confirmado que sea la misma placa. Compara la serigrafía.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Symptoms that require diagnosis in the Saunier Duval.
Common symptoms and faults
- 01
The equipment stops responding, does not turn on, or shows burnt components.
Cause: Según la ficha, es el caso en que se sustituye esta placa. Antes, comprueba la alimentación y las conexiones.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Saunier Duval
- Uniclima internal SKU
- PLC078
- Brand
- Saunier Duval
- Type of part
- Saunier Duval
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Marked supply
- ALIM230V
- Inventory — Driver subcomponent
- Toshiba ULN2803A
- Inventory — Transformer subcomponent
- Myrra; VDE
- Inventory — Application indicated in inventory
- Saunier Duval Opaliafast F 17 E
- Forum: board with the same marking (Combitec F24) — Microprocessor
- M37481MB-329SP · Foro monitor..ws
- Forum: PCB with the same marking (Combitec F24) — Transformer
- 24224 735000 · 24 V 0,8 A y 9 V 0,22 A · Foro monitor..ws
- Identification — Marked designation
- IRIS1.0
- Identification — Marked code
- IRIS1.0
- Identification — Marked code
- 735004 V087_C
- Identification — Marked code
- 0020012181/02
- Identification — Marked code
- 6034 0167 B
- Identification — Marked code
- 0020012156;IRIS_W35;874A;09.01.06
- Technical sheet: Marked power supply
- ALIM230V
- Inventory data — Driver subcomponent
- Toshiba ULN2803A
- Inventory data — Transformer subcomponent
- Myrra; VDE
- Inventory data — Application indicated in inventory
- Saunier Duval Opaliafast F 17 E
- Aplicaciones pendientes de comprobar
- Saunier Duval Opaliafast F 17 E — compatibilidad citada; pendiente de contraste.
Before purchasing
- There is no official table of fault codes for this PCB: do not replace it solely based on a code without ruling out power supply, sensors, and connections.
- To be confirmed: Saunier Duval Themaclassic C 24 E: (IRIS1.0 / 735004 V087_C) y (IRIS 1.0)
- To be confirmed: Saunier Duval Opalia Fast F 14 E: (0020012181), con aviso de verificar la versión; otra le lista la PCB S12085
- To be confirmed: Saunier Duval Opalia Fast F 11 E: (0020012181), con aviso de verificar la versión
- To be confirmed: Saunier Duval Combitec F24: foro monitor..ws (PCB iris1.0 735004 v087_C)
- Por confirmar: Saunier Duval Théma 24: foro (PCB IRIS 1.0, sin más códigos)
- No confundir: S1208500 — Otra placa Saunier Duval — la da para el Opaliafast F 17 E. No confirmada como equivalente de la IRIS1.0: compara la serigrafía
- No confundir: 120401 — Placa Thematek F 24 E BT, con foto de nombre de archivo IRIS1.0-735004-V087_C — Ese código está en el nombre de su foto y su referencia es otra: no es la 0020012181 de esta pieza
- La etiqueta lleva 0020012181/02 y que la lista cita solo 0020012181, sin sufijo. Compara los dos con la placa de tu equipo.
- To be confirmed: Código 0020012181 (sin /02):; el /02 solo está en la etiqueta. Circuito IRIS1.0 / 735004 V087_C: (Michl's, foro). Para el F 17 E 0020012181 y otra la S1208500. Sin despiece oficial que nombre la placa.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Opaliafast F 17 E.
Frequently asked questions: Saunier Duval
How do I identify the Saunier Duval IRIS1.0 0020012181/02 PCB?
It is located behind the front panel, in the control box. Our unit is marked IRIS1.0, circuit 735004 V087_C, and identifier 0020012181/02, as well as 6034 0167 B and, in the integrated circuit, 0020012156 with IRIS_W35. The marking 735004 V087_C also appears in other boilers: compare the reference and the silkscreen.
Is it compatible with my Saunier Duval Opaliafast F 17 E?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para el Opaliafast F 17 E y lista la placa IRIS1.0 con la referencia 0020012181 (sin el /02) para ese modelo. Otra da para el F 17 E la tarjeta S1208500: compara la serigrafía con las fotos.
Is it compatible with the Themaclassic C 24 E, the Opalia F 14 E, or other boilers?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: ninguna llega a. Themaclassic C 24 E: . Opalia Fast F 14 E y F 11 E:, con aviso de verificar la versión. Un foro da la IRIS1.0 con 735004 v087_C en una Combitec F24; otro, una IRIS 1.0 en una Théma 24 sin ese marcado. Envíanos una foto desde Contacto o llama al 911 17 77 77.
What do IRIS1.0, 735004 V087_C, and 0020012181 mean?
IRIS1.0 es la designación de la placa y 735004 V087_C el código del circuito impreso (otra: 735004 V087-C). 0020012181 es la referencia que da a esta placa; nuestra etiqueta lleva 0020012181/02. Esa ofrece otra placa, la Thematek F 24 E BT, con referencia 120401 y foto de nombre de archivo IRIS1.0-735004-V087_C.
Is the IRIS1.0 the same as the SYMSI7?
La compatibilidad de esta variante está pendiente de confirmar. No está confirmado. Un usuario de un foro francés (Théma 24, con IRIS 1.0) pregunta si son distintas y dice haber leído que ambas son placas «oficiales» de esa caldera. Otro hilo, sobre una F24E, dice que puede llevar la IRIS10.0 o la SYMSI 7.0. Para el F 17 E, da la tarjeta S1208500. Compara la serigrafía.
What symptoms point to this PCB?
To be confirmed: La ficha de como averías códigos de error erráticos, reinicios continuos, relés pegados, pistas quemadas u oxidación. Dice que la placa se sustituye cuando el equipo deja de responder, no enciende o presenta componentes quemados. No hay tabla oficial leída de códigos de error para esta placa.
Who should install it?
A qualified technician. The PCB is powered at 230 V (ALIM230V marked): turn off the power before disconnecting the connectors and note where each one goes.
How to identify this PCB?
Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
