Refurbished Saunier Duval Saunier Duval

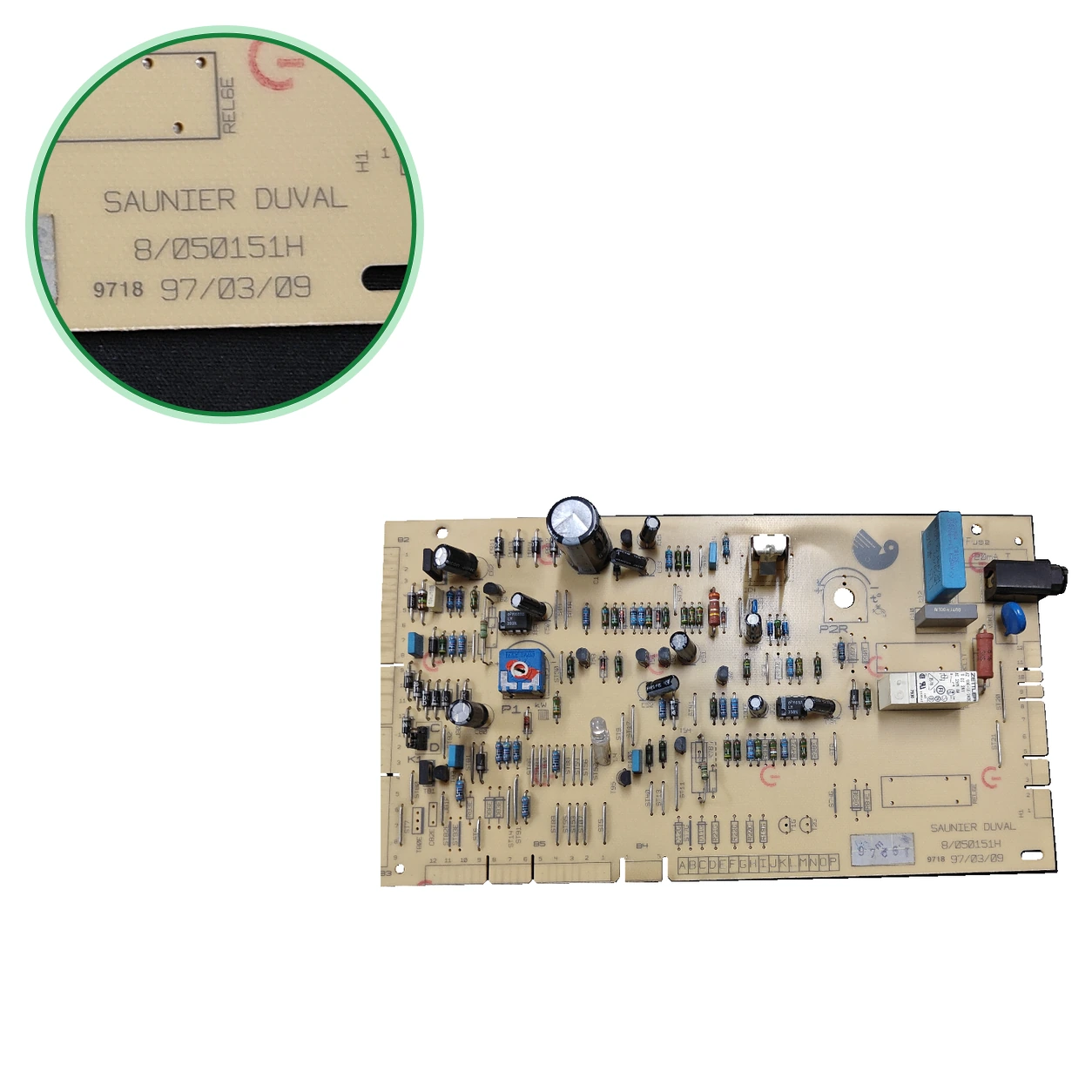

Saunier Duval PCB 8/050151H for Themis 23 and Themis 8/20

It is the PCB of the boiler: it has a relay with a 24 V DC coil and an 80 mA T fuse.

Type of part: Saunier Duval
Status: Refurbished
internal SKU: PLC074
Warranty: 1 year

VAT included Stock · 1 unit

Compatibility

Compatible Saunier Duval boilers

Saunier Duval. Two verified compatibilities: Saunier Duval Themis 23 and Saunier Duval Themis 8/20.

Proven compatibility

Boiler model	Family	Verification
Saunier Duval Themis 23	Saunier Duval	Contrasted
Saunier Duval Themis 8/20	Saunier Duval	Contrasted

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

Look for the code 8/050151H printed on the PCB. Our units also show 97/03/09 and, depending on the unit, P2R and 9720 or 9718.
Compara la letra final: 8/050151H no es 8/050151G, una variante que para la Themis 8/20.
Check the relay and the fuse: relay with a 24 V DC coil (RYA30024 or AZ 696-1A-24DE) and a 80 mA T fuse.
No la confundas con otros códigos que para las Themis (05712600, SD57126) ni con la S10470, de otra serie.
Any questions? Send us a photo of your part's label and the boiler's specification plate from Contact, or call 911 17 77 77.

Diagnosis and fault codes

Symptoms that require diagnosis in the Saunier Duval.

Common symptoms and faults

01
Stuck relays and incorrect combustion
Cause: To be confirmed: como fallo de la placa Themis SD57126 (otro código, para Themis 23 y 8/20 después CE). Revisa los relés de tu placa.
02
Burnt tracks or oxidation on the PCB
Cause: The same sheet refers to it as a fault of that PCB. Inspect the printed circuit board of yours before ordering another one.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Saunier Duval

Uniclima internal SKU: PLC074
Brand: Saunier Duval
Type of part: Saunier Duval
Units in stock: 1 unit
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Marcado de fusible: Fuse80mAT
Inventario — Fusible subcomp.: T 80 mA
Inventario — Condensador subcomp.: M 100 n J400
Inventario — Relé subcomp.: AZ 696-1A-24DE; bobina DC 24 V DC 24 V; AC 250 V, 8 A
Inventario — Condensador azul subcomp.: 250 V~
Inventory — Application indicated in inventory: THEMIS 8/20
Datos de — Relés: 1, en posición media
Identification — Marked code: 8/050151H
Identification — Marked code: 9718 97/03/09
Identification — Marked code: LM358N
Ficha técnica — Marcado de fusible: Fuse80mAT
Datos del inventario — Fusible subcomp.: T 80 mA
Datos del inventario — Condensador subcomp.: M 100 n J400
Datos del inventario — Relé subcomp.: AZ 696-1A-24DE; bobina DC 24 V
Datos del inventario — Relé subcomp.: DC 24 V; AC 250 V, 8 A
Datos del inventario — Condensador azul subcomp.: 250 V~
Inventory data — Application indicated in inventory: THEMIS 8/20

Before purchasing

Estos síntomas aparecen en una ficha de la SD57126, no de la 8/050151H. No son un diagnóstico: que un técnico confirme la avería antes de cambiar la placa.
No confundir: 8/050151G — Placa Saunier Duval que lista para la Themis 8/20, con identificador 100487/GBX — Cambia la letra final (G, no H). Confirmación registrada: la 8/050151H para la Themis 8/20.
No confundir: 05712600 — Circuito impreso Saunier Duval que Designación registrada: la Themis 23 posterior a 1993 y la Themis 19V — sin confirmación adicional lo une a 8/050151H: no lo damos por equivalente.
No confundir: SD57126 — Placa Themis reacondicionada que para Themis 23 y 8/20 después CE (y AS 23 y AS 14) — La ficha no cita 8/050151H ni dice que sea equivalente: no la damos por tal.
No confundir: 288.66.0008 — «Módulo caldera» que Designación registrada: Themis 19V, 23 y 23V (C.O. 057126) — sin confirmación adicional lo une a 8/050151H. Confirmación registrada: la 8/050151H para la Themis 23.
Do not confuse: S10470 — Saunier Duval PCB (ref. 288.66.0004) for Thematek C24EO BT, Themafast 25E, Isofast and Themafast F 30 E H — Another series of PCB; it is not mentioned for Themis.
100487/I solo lo cita. Ningún despiece oficial abierto une 8/050151H con una referencia Saunier Duval; 05712600 y SD57126 aparecen para las Themis, pero sin confirmación adicional las une a 8/050151H. Compara siempre el código serigrafiado en tu placa.
Taller: Themis 23 y Themis 8/20. Externas: solo une 8/050151H con una placa Saunier Duval (); ningún despiece oficial abierto cita el código.

Frequently Asked Questions

Frequently asked questions: Saunier Duval

Where is the code for this PCB and what other markings should I compare?

The code 8/050151H will be screen printed on the PCB. Our two units also show 97/03/09 and, depending on the unit, P2R and 9720 (Themis 23) or 9718 and LM358N (Themis 8/20). Compare the complete code, including the final letter, and not just the number.

Is it compatible with my Saunier Duval Themis 23 or Themis 8/20?

Sí. Confirmación registrada: la placa 8/050151H para la Themis 23 y para la Themis 8/20. Ninguna web abierta la lista por caldera. otra placa Themis, con otro código (SD57126), para esas calderas después CE. Si tu caldera es otro modelo, envíanos desde Contacto una foto de la placa y de la placa de características de la caldera, o llama al 911 17 77 77.

What is the difference between the 8/050151H and the 8/050151G?

Solo cambia la letra final del código. lista una placa 8/050151G (identificador 100487/GBX) para la Themis 8/20, mientras que Confirmación registrada: la 8/050151H para esa caldera. sin confirmación adicional abierta explica la diferencia entre G y H: compara la letra final con tu placa.

¿Qué es la versión 100487/I que aparece en?

la da como «versión de electrónica» de una placa original Saunier Duval con identificador 8/050151H y un relé en posición media. Es un solo origen y nuestras unidades no marcan 100487/I. Úsala como pista de búsqueda, no como sustituto del código marcado en tu placa.

What is the reference of this PCB and is there any equivalent?

Confirmación registrada: 8/050151H como referencia de esta placa. Ningún despiece oficial que hayamos abierto cita ese código. lista un circuito impreso 05712600 para la Themis 23 posterior a 1993, y la placa SD57126 para Themis 23 y 8/20 después CE; ninguna las une a 8/050151H y no las damos como equivalentes.

What relay and fuse does it use?

Las dos unidades marcan un fusible de 80 mA T y llevan un relé con bobina de 24 V DC: RYA30024 en la de la Themis 23 y AZ 696-1A-24DE en la de la Themis 8/20. da 1 relé para la 8/050151H. Compáralos con los de tu placa.

What symptoms indicate the PCB and who should install it?

para la placa Themis SD57126 (otro código) relés pegados con combustión incorrecta y pistas quemadas u oxidación; no es un diagnóstico de la 8/050151H. La monta un técnico cualificado: la unidad de la Themis 23 indica 230 V de alimentación. Antes desconecta la caldera de la red y comprueba el fusible T 80 mA y la letra final del código.

How to identify this PCB?

Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
