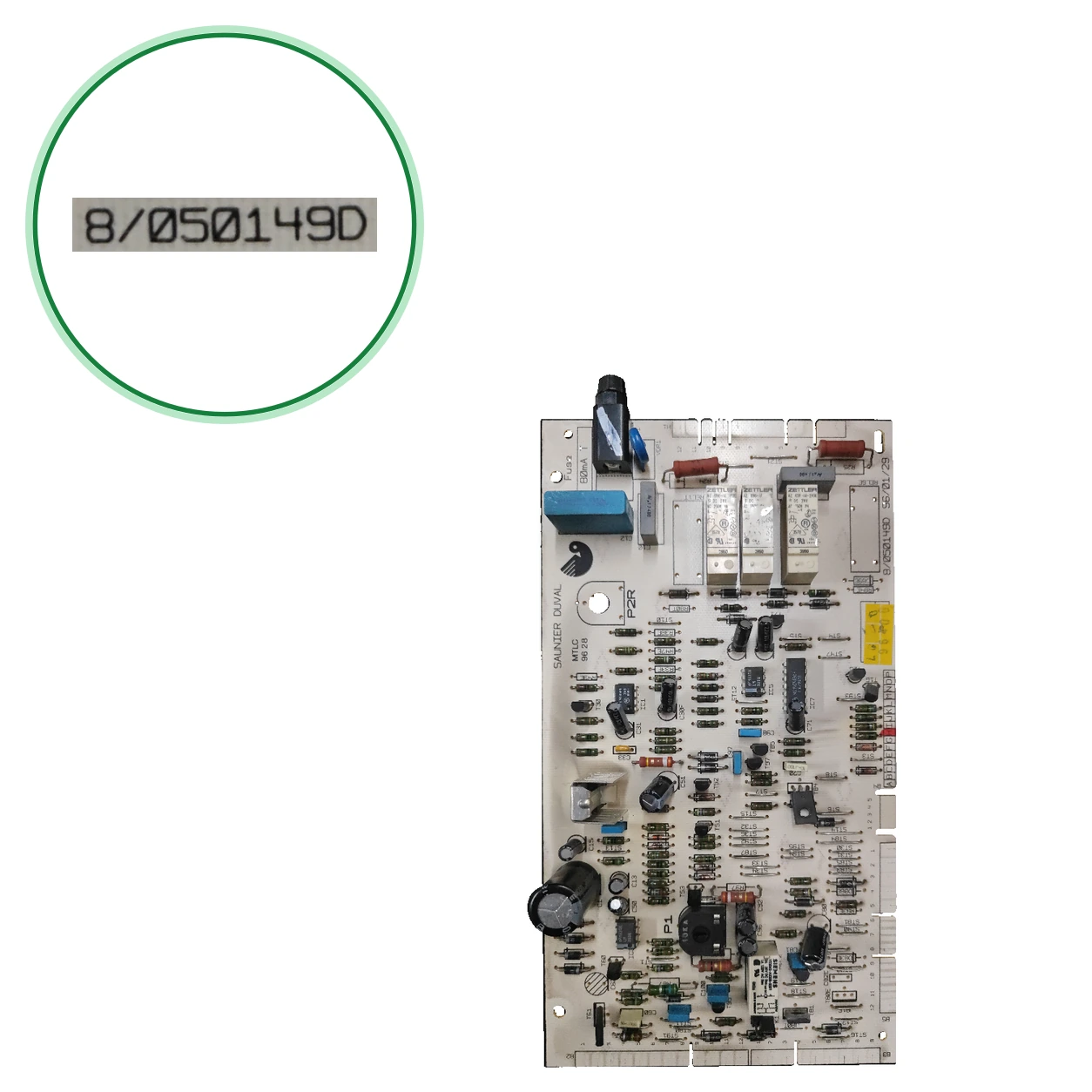

PCB Electrónica Saunier Duval MTLC 96 28 · 8/050149D Para Thelia 23 MOD.1
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de control Saunier Duval Thelia. En Thelia 23, la placa va en el panel frontal inferior; ante un fallo de relé, la sustitución de la placa completa requiere diagnóstico. La correspondencia con esta unidad debe comprobarse por variante.
- Type of part
- Saunier Duval
- Status
- Refurbished
- internal SKU
- PLC116
- Warranty
- 1 year
VAT included Stock · 7 units
Compatible Saunier Duval boilers
Saunier Duval. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Saunier Duval Thelia AS 23 | Saunier Duval | Unconfirmed |
|---|---|---|
| Saunier Duval Thelia 23 MOD.1 | Saunier Duval | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Busca en tu placa el código 8/050149D y la designación MTLC 96 28; a veces se escriben 8050149D o MTLC96 28.
- Compara el código completo, con la letra final D, y el conector: el de esta placa tiene 12 posiciones visibles numeradas del 1 al 12.
- No la confundas con otras placas Thelia: 57047 (SB23) y 57050 (23E) según el manual oficial; 05712700 (Thelia 23, AS 23, 623) o 05712800 (23E).
- Comprueba en la placa de características que tu caldera es una Thelia 23 MOD.1 (registrada) o una Thelia AS 23 (una sola; otro código).
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Symptoms that require diagnosis in the Saunier Duval.
Common symptoms and faults
- 01
La caldera no hace la secuencia de chispa ni activa el quemador.
Cause: lo atribuye a su placa de la Thelia 23, que no muestra código: no consta que sea esta variante. Revisa antes el fusible y las conexiones.
- 02
Fallo en la lectura de las sondas de temperatura.
Cause: La misma lo atribuye a esa placa sin código. Comprueba también las sondas y su cableado.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Saunier Duval
- Uniclima internal SKU
- PLC116
- Brand
- Saunier Duval
- Type of part
- Saunier Duval
- Units in stock
- 7 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Fusible marcado
- 800mA T
- Inventario — Potenciómetro P1
- 10KA
- Inventario — Relés subcomponentes ZETTLER
- bobina DC 24V; contactos AC 250V 5A
- Inventario — Conector
- posiciones 1-12 visibles
- Inventory — Application indicated in inventory
- SAUNIER THELIA 23 MOD.1
- Identification — Marked designation
- MTLC 96 28
- Identification — Marked code
- 8/050149D
- Identification — Marked code
- MTLC 96 28
- Ficha técnica — Fusible marcado
- 800mA T
- Datos del inventario — Potenciómetro P1
- 10KA
- Datos del inventario — Relés subcomponentes ZETTLER
- bobina DC 24V; contactos AC 250V 5A
- Datos del inventario — Conector
- posiciones 1-12 visibles
- Inventory data — Application indicated in inventory
- SAUNIER THELIA 23 MOD.1
- Additional markings
- Marcado literal adicional de la placa: 96/01/29. El significado no está confirmado; no se clasifica como fecha, lote ni referencia.
- Aplicaciones pendientes de comprobar
- Transcripción existente de en «Compatibilidades»; no se ha validado documentalmente en esta actualización y no debe tratarse como compatibilidad verificada: SAUNIER THELIA 23 MOD.1
Before purchasing
- El manual oficial de servicio de Saunier Duval (10/96) de la Thelia 23 dice: relé averiado en la placa, sustituir la placa.
- To be confirmed: Los síntomas anteriores vienen de y de una placa sin código, no de una tabla oficial: confirma el diagnóstico con un técnico.
- Por confirmar: Saunier Duval Thelia AS 23: (8/050149D). para ella la 05712700
- No confundir: 57047 — Placa de la Thelia SB23 según el manual oficial de servicio (10/96) — Otra variante de la familia: compara el código
- No confundir: 57050 — Placa de la Thelia 23E según el mismo manual oficial — Otro código: no cita 8/050149D ni MTLC 96 28
- No confundir: 05712700 — Placa de las Thelia 23, AS 23 y 623 según — Otro código: sin confirmación adicional que hemos leído lo une a 8/050149D ni a MTLC 96 28
- No confundir: 05712800 — Placa de la Thelia 23E; de la 623E y la Themis 23E, según una — Otro código: sin confirmación adicional que hemos leído lo une a 8/050149D
- Confirmación registrada: 8/050149D (MTLC 96 28) como referencia de esta placa. Para la Thelia 23, el manual oficial (10/96) da 57046 y 05712700; sin confirmación adicional externa le une el 8/050149D ni el MTLC 96 28 ( cita el 8/050149D solo para la Thelia AS 23).
- es la única que hemos encontrado que une 8/050149D con una placa (Thelia AS 23); el manual oficial y las demás leídas no lo citan y dan otros códigos. La Thelia 23 MOD.1 la confirma.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Thelia 23 MOD.1.
Frequently asked questions: Saunier Duval
What code should I compare on this PCB?
Lleva marcados 8/050149D (también escrito 8050149D o 8/050149 D) y la designación MTLC 96 28. Compara el código completo, con la letra final D, y el conector, que tiene 12 posiciones visibles numeradas del 1 al 12.
Is it compatible with my Saunier Duval Thelia 23 MOD.1?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Thelia 23 MOD.1. El manual oficial y otros códigos para la placa de la Thelia 23 (57046, 05712700) sin citar el 8/050149D, así que compara el código de tu placa con el nuestro antes de pedirla.
Is it compatible with the Saunier Duval Thelia AS 23?
La compatibilidad de esta variante está pendiente de confirmar. No la hemos registrado. La única que hemos encontrado con la placa 8/050149D es, reacondicionada, para la Thelia AS 23; al menos más dan para esa caldera la 05712700. Compara el código, envíanos desde Contacto una foto de la etiqueta y de la placa de características, o llama al 911 17 77 77.
¿Qué referencia confirma para esta PCB?
Confirmación registrada: 8/050149D como referencia de esta placa, con el modelo MTLC 96 28. El manual oficial de servicio (10/96) da 57046 para la placa de la Thelia 23, y 05712700 (una la indica como sucesora de 57046). sin confirmación adicional externa lo une a la Thelia 23; lo cita solo para la Thelia AS 23, así que compara el código de tu placa antes de pedirla.
Is it the same PCB as the Thelia 23E or the Thelia SB23?
No consta. El manual oficial da 57050 para la placa de la Thelia 23E y 57047 para la de la SB23; 05712800 para la 23E y una también para la 623E y la Themis 23E. Ninguna menciona 8/050149D: compara código y conector.
What do 8/050149D, MTLC 96 28, and 96/01/29 mean?
8/050149D es el código marcado en la placa y MTLC 96 28 su designación. No hemos hallado sin confirmación adicional que explique cada parte. añade «96/01/29» junto al código sin explicarlo; no consta entre los marcados que hemos registrado en nuestra placa.
Who should install it and what should be checked during installation?
Un técnico cualificado: la caldera es de gas. El manual de servicio de Saunier Duval (10/96) de la Thelia 23 indica que las conexiones deben quedar bien encajadas en la placa nueva y la placa bien colocada en el panel frontal inferior.
How to identify this PCB?
Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
