PCB Electrónica Saunier Duval 701018003.01A Para Thema C23E
Aplicación a la variante exacta pendiente de confirmar. Por confirmar: Es la placa electrónica de control de la caldera: gestiona las seguridades y la comunicación. Se sospecha de ella cuando la caldera no enciende o no responde a las órdenes del panel de control.
- Type of part
- Saunier Duval
- Status
- Refurbished
- internal SKU
- PLC035
- Warranty
- 1 year
VAT included Stock · 6 units
Compatible Saunier Duval boilers
Saunier Duval. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Saunier Duval Thema F23E | Saunier Duval | Unconfirmed |
|---|---|---|
| Saunier Duval Thema C23E | Saunier Duval | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- To be confirmed: Busca la designación 701018003.01A impresa en la placa. de la escribe con guion (701018003-01A).
- Compara el sufijo: lista la versión .01A (1999-2000) y la .01 (1998-2005). Las dos empiezan por 701018003 (observación nuestra).
- Comprueba los marcados de esta unidad: 230 V, fusible serigrafiado 200 mAT, interruptor SW1 de 6 posiciones ON/OFF, relé de 12 V y circuito integrado HC1PAQ87D.
- No la confundas con la S10470 (circuito SYMSI7.0) ni con la placa de modulación / encendido 104412-e. Tampoco des por buena la 05741000 (57410): sin confirmación adicional la une a esta placa.
- Any questions? Send us a photo of the label of your PCB and the specifications plate of the boiler from Contact, or call 911 17 77 77.
Symptoms that require diagnosis in the Saunier Duval.
Common symptoms and faults
- 01
La caldera no enciende o no responde a las órdenes del panel de control
Cause: Por confirmar: de recambios lo cita como avería de la PCB de la Thema C 23 E.
- 02
Fallos en el display sin causa mecánica aparente
Cause: To be confirmed: para la placa de la Thema C 23 E. menciona códigos de error erráticos, pero no da ninguna tabla de códigos.
- 03
Reinicios espontáneos durante los ciclos de funcionamiento
Cause: Misma: lo cita entre las averías de la PCB de la Thema C 23 E.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Saunier Duval
- Uniclima internal SKU
- PLC035
- Brand
- Saunier Duval
- Type of part
- Saunier Duval
- Units in stock
- 6 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Marked supply
- 230 V
- Screen-printed fuse
- 200 mAT
- Inventory — Mounted transformer
- SEC 480 V; 0,15 A/(8-10)
- Inventory — DIP Switch
- 6 positions
- Inventario — SW1
- 6 ON/OFF positions
- Inventory — Mounted relay
- 12 V
- Inventario — Circuito integrado marcado
- HC1PAQ87D
- Inventory — Application indicated in inventory
- Saunier Thema C23E
- Datos de y — Versión de electrónica 701018003.01A
- 1999-2000
- Datos de y — Versión de electrónica 701018003.01
- 1998-2005
- Datos de y — Chip citado para la 701018003-01A
- HCTA087D (esta unidad marca HC1PAQ87D)
- Identification — Marked designation
- 701018003.01A
- Identification — Marked code
- 701018003.01A
- Technical sheet: Marked power supply
- 230 V
- Technical sheet: Screen-printed fuse
- 200 mAT
- Inventory data — Mounted transformer
- SEC 480 V; 0,15 A/(8-10)
- Inventory data — DIP switch
- 6 positions
- Datos del inventario — SW1
- 6 ON/OFF positions
- Inventory data — Mounted relay
- 12 V
- Datos del inventario — Circuito integrado marcado
- HC1PAQ87D
- Inventory data — Application indicated in inventory
- Saunier Thema C23E
- Additional markings
- Referencia/modelo consignados: 701018003.01A. CI marcado HC1PAQ87D. Interruptor DIP SW1 de 6 posiciones. Relé con marcado 12 V (componente). Fusible 200 mAT.
- Pending applications to verify
- Saunier Thema C23E — compatibilidad citada; pendiente de confirmar variante exacta. Consulta 24/10/2026 · 1 proveedor; pendiente de confirmar: Thema C 23 E; Thema F 23 E. Declaración comercial para su ficha «Placa Electrónica Saunier Duval (701018003.01A)», no certificación de la unidad. Confirmar referencia OEM, revisión, configuración y variante de equipo antes de usarla.
Before purchasing
- To be confirmed: Saunier Duval Thema F23E: (701018003.01A y .01) y de (701018003-01A) con el chip HCTA087D, que no coincide con el de esta unidad (HC1PAQ87D)
- No compatible o excluidos: Saunier Duval Thema C 23 E ALV y C 23 EV ALV — les da otra placa, la S10470 (circuito SYMSI7.0)
- No confundir: 05741000 / 57410 — Circuito impreso «allumage + régulation» de la Thema C 23 E (despiece y dan 05741000; y dan 57410) — sin confirmación adicional la une a 701018003.01A: compara el código marcado antes de pedir
- No confundir: 05745900 / 57459 — Placa «circuit de contrôle» (Fan Control PCB) que para la Thema F 23 E — Otra placa de la F 23 E; sin confirmación adicional la une a 701018003.01A
- No confundir: S10470 — Placa con circuito SYMSI7.0 (también S1047000, 1047000); la vende para la Thema C 23 E ALV y C 23 EV ALV — Otro código y otro circuito; sin confirmación adicional lo une a 701018003.01A
- No confundir: 104412-e — Placa de modulación / encendido (9902139-000-OP) que vende junto a la 701018003-01A — Es otra placa; esta es la principal de control
- To be confirmed: Un despiece de la Thema C 23 E y dan la placa «allumage + régulation» como 05741000; Designación registrada: 57410 y solo da 57410. Ninguno cita 701018003.01A. dice que el fabricante no marcó la referencia de forma legible; esta unidad marca 701018003.01A.
- Taller y: 701018003.01A para la C23E. El despiece 4V11042 (Electronique, después de 00G16850), y dan 05741000 o 57410 para la C 23 E; ninguno cita 701018003.01A. da el chip HCTA087D; la unidad marca HC1PAQ87D.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Thema C23E.
Frequently asked questions: Saunier Duval
Where is the code for this PCB and what should I compare?

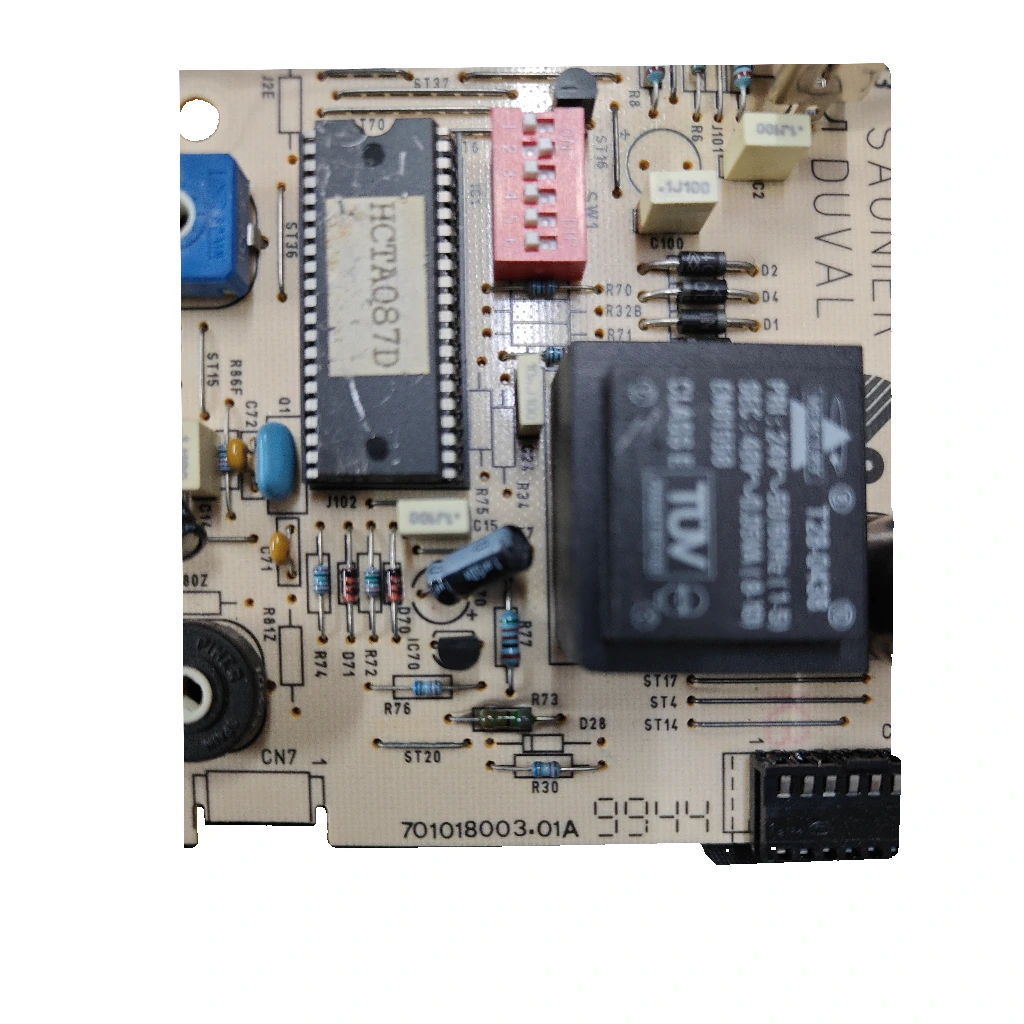

La designación 701018003.01A va marcada en la placa; en nuestras fotos se ve en el identificador ampliado. Compara también el fusible serigrafiado de 200 mAT, el interruptor SW1 de 6 posiciones, el relé de 12 V y el circuito integrado HC1PAQ87D. de la escribe 701018003-01A.
Is it compatible with my Saunier Duval Thema C23E?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Thema C23E. también la lista con el código 701018003.01A para la Thema F23E y la C23E (versión de 1999-2000).
¿Sirve para la Thema F23E?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: la unen por código: (701018003.01A y 701018003.01, para Thema F23E y C23E), que vende la placa 701018003-01A en el despiece de una Thema F 23 E. Aún no son las que exigimos. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 911 17 77 77.
¿Qué diferencia hay entre la 701018003.01A y la 701018003.01?
Se registra como dos versiones de electrónica: la 701018003.01A (1999-2000) y la 701018003.01 (1998-2005), las dos para Thema F23E y C23E. Esta unidad marca .01A. Que ambas empiecen por 701018003 es observación nuestra; sin confirmación adicional lo define. sin confirmación adicional que hayamos leído explica qué cambia entre ambas: compara siempre el sufijo.
¿Qué significan 701018003.01A y HC1PAQ87D?
lista 701018003.01A y 701018003.01 como versiones de electrónica (1999-2000 y 1998-2005); que 701018003 sea el prefijo común es observación nuestra; sin confirmación adicional lo define. HC1PAQ87D es el circuito integrado marcado en esta placa. de da para la 701018003-01A el chip HCTA087D: sin confirmación adicional explica la diferencia, así que compara el marcado del chip.
¿Es la misma que la 05741000 (57410) o la S10470?
No podemos unirla a ninguna. Un despiece de la Thema C 23 E y dan su circuito impreso como 05741000 y como 57410, los tres descritos como «allumage + régulation»; vende el de la Thema C23E como 57410. Ninguno cita 701018003. La S10470 (circuito SYMSI7.0) la vende para la Thema C 23 E ALV y C 23 EV ALV. Compara el código marcado antes de pedir.
Who should install it?
Un técnico cualificado: la placa trabaja a 230 V dentro de una caldera de gas. Antes de desmontar la vieja, fotografía la posición del interruptor SW1 (6 posiciones ON/OFF) y comprueba que el fusible de 200 mAT es del mismo valor.
How to identify this PCB?
Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
