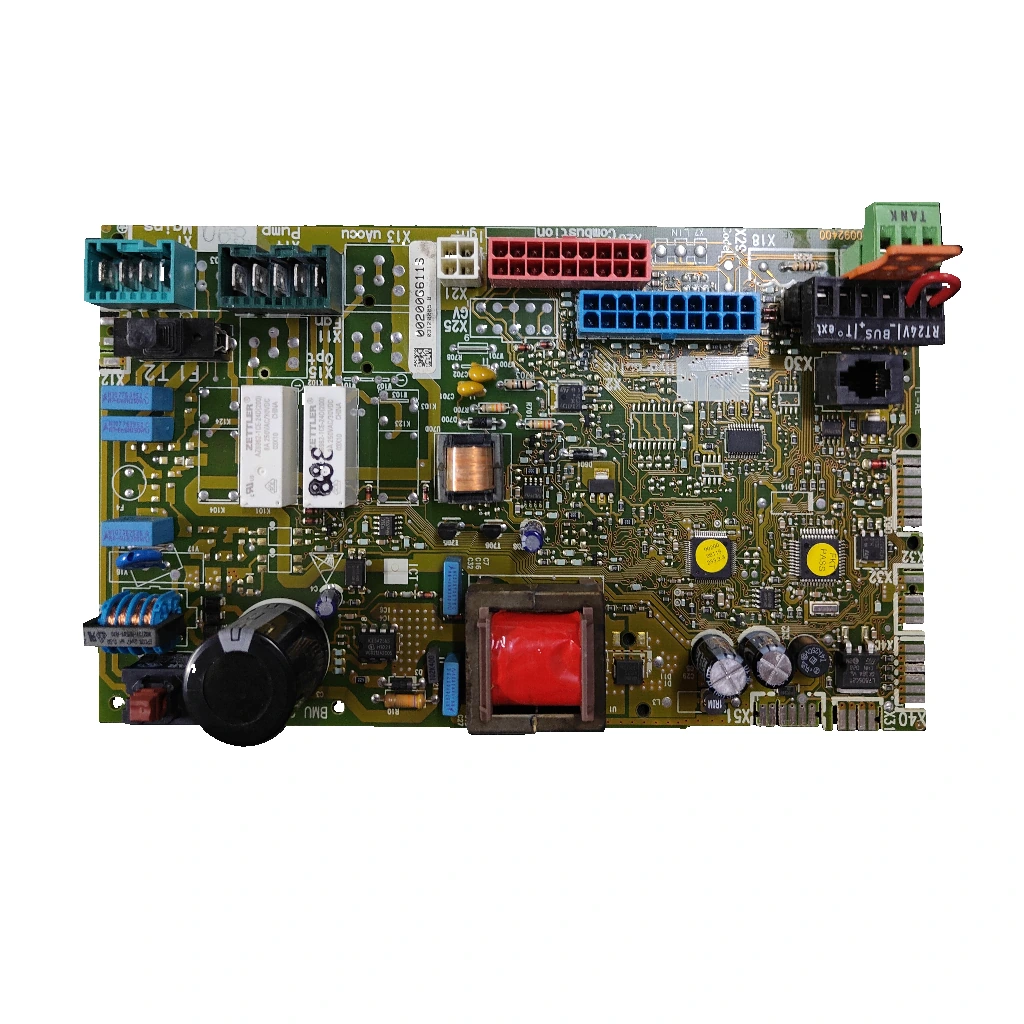

PCB Electrónica Saunier Duval BMU 02 · 0020066116 Para Thema Condens F25 A1
Aplicación a la variante exacta pendiente de confirmar. Es una placa electrónica de la caldera. Lleva un relé ZETTLER AZ6962-1CE-24D(200) y bornes marcados RT24V, BUS, TANK, Pump y Mains.
- Type of part
- Saunier Duval
- Status
- Refurbished
- internal SKU
- PLC092
- Warranty
- 1 year
VAT included Stock · 1 unit
Compatible Saunier Duval boilers
Saunier Duval. 0 confirmed compatibilities. There are another 1 models that we are still verifying.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Saunier Duval Thema Condens F25 A1 | Saunier Duval | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Busca en la placa la designación BMU 02 y el código 0020066116 (también escrito 0020 066116).
- Comprueba los otros marcados: 03120005 B y TL-AE, y los bornes RT24V, BUS, TANK, Pump y Mains.
- No la confundas con otras placas que para la F25, como la 0020066023 o la 0010028087: el código es distinto.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
Saunier Duval
- Uniclima internal SKU
- PLC092
- Brand
- Saunier Duval
- Type of part
- Saunier Duval
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Connection markings
- RT24V;BUS;TANK;Pump;Mains
- Inventory — Subcomponent relay ZETTLER AZ6962-1CE-24D(200)
- 8 A, 250 VAC / 30 VDC
- Inventory — Application indicated in inventory
- SAUNIER DUVAL THEMA CONDENS F25 A1
- Relé Zettler serie AZ6962 (ficha del fabricante del relé) — Carga resistiva a 250 VAC
- 8 A · Zettler, ficha AZ6962
- Relé Zettler serie AZ6962 (ficha del fabricante del relé) — Corriente máxima conmutada
- 10 A · Zettler, ficha AZ6962
- Relé Zettler serie AZ6962 (Technical sheet: fabricante del relé) — Bobina
- hasta 24 VDC (serie) · Zettler, ficha AZ6962
- Identification — Marked designation
- BMU 02
- Identification — Marked code
- BMU 02
- Identification — Marked code
- 0020066116
- Identification — Marked code
- 03120005 B
- Identification — Marked code
- TL-AE
- Technical sheet: Connection markings
- RT24V;BUS;TANK;Pump;Mains
- Inventory data — Subcomponent relay ZETTLER AZ6962-1CE-24D(200)
- 8 A, 250 VAC / 30 VDC
- Inventory data — Application indicated in inventory
- SAUNIER DUVAL THEMA CONDENS F25 A1
- Additional markings
- Marcaje de placa BMU 02; PCB TL-AE. Relé ZETTLER AZ6962-1CE-24D(200): marcados 8 A, 250 VAC/30 VDC. Conexiones: RT24V; BUS; TANK; Pump; Mains. Código adicional 03120005 B.
- Pending applications to verify
- Saunier Duval Thema Condens F25 A1 — compatibilidad citada; pendiente de contraste. Consulta 24/10/2026 · 1 proveedor; pendiente de confirmar: Thema Condens F AS 25. Declaración comercial para su ficha «Placa Electrónica Saunier Duval (0020066116)», no certificación de la unidad. Confirmar referencia OEM, revisión, configuración y variante de equipo antes de usarla.
Before purchasing
- No confundir: 0020066023 — Placa que vende para la ThemaCondens F25 -A/1 — Código distinto al de esta pieza (0020066116): sin confirmación adicional abierta los une
- No confundir: 0010028087 — Placa de la línea F25: para la Thema Condens F25 / F25 A1 (cod. NG-026089) y otras tres la listan como «Carte principale», «Carte electronique» o «Circuit imprimé» — Otro código: sin confirmación adicional abierta lo une a BMU 02 ni a 0020066116. Confirmación registrada: la 0020066116 para la F25 A1
- No confundir: 0020212695 — «Carte principale» de la Thema Condens F25 (2010-2015), sustituida por 0020247219 — Otro código: no lo une a BMU 02 ni a 0020066116
- No confundir: 288.66.0033 — «Módulo caldera» que para la Thema Condens F25 — Otro código y otro nombre: no lo une a BMU 02 ni a 0020066116
- Todos son marcados leídos en la propia pieza. sin confirmación adicional externa abierta los une a una referencia de catálogo ni a una caldera.
- Compatibilidad con la Thema Condens F25 A1 registrada. sin confirmación adicional externa abierta une el código 0020066116 con una caldera; otros códigos para la placa de esa caldera.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Thema Condens F25 A1.
Frequently asked questions: Saunier Duval
¿Qué es la placa Saunier Duval BMU 02 con el código 0020066116 y cómo la identifico?
La compatibilidad de esta variante está pendiente de confirmar. Es una placa electrónica Saunier Duval. Lleva marcados BMU 02, 0020066116, 03120005 B y TL-AE, y los bornes RT24V, BUS, TANK, Pump y Mains. Compara esos marcados con los de tu placa. registrada: para la Thema Condens F25 A1.
Is it compatible with my Saunier Duval Thema Condens F25 A1?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Thema Condens F25 A1. Los manuales oficiales y las listas de piezas que hemos revisado no recogen el código 0020066116, así que no podemos darte una referencia de catálogo de Saunier Duval. La web oficial de recambios de Saunier Duval en Francia remite a su app spareCHECK (despieces y referencias), que no hemos podido consultar. Compara los marcados de la pieza con los de tu placa.
¿Y si mi caldera no es la Thema Condens F25 A1?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: Para otras calderas no tenemos confirmación del taller ni que unan este código a ellas. una placa para la Semia Condens F25, la Themafast Condens F25 / F30 A1 y la Hermann Micra Plus Condens 25, pero con el código 0010028087, no con 0020066116. No la damos por válida sin comprobarlo: envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de tu caldera, o llámanos al 911 17 77 77.
¿Es la misma que la 0020066023 o la 0010028087 que venden para la F25?
La compatibilidad de esta variante está pendiente de confirmar. No lo sabemos. la 0020066023 como placa de la ThemaCondens F25 -A/1 y otra da la 0010028087 para la Thema Condens F25 / F25 A1. Son códigos distintos de 0020066116 y sin confirmación adicional abierta explica la diferencia, así que no las damos por equivalentes. La 0020066116 está registrada para la F25 A1: compara el código completo de tu placa.
¿Qué significan BMU 02, 03120005 B y TL-AE?
Son marcados leídos en la propia placa: BMU 02 es su designación, 0020066116 su código y 03120005 B y TL-AE otros códigos marcados. sin confirmación adicional abierta explica qué indica cada uno ni la letra final B, así que sirven para comparar con tu placa, no para deducir una referencia.
¿Qué relé y qué conexiones lleva?
Según los datos del taller, un relé ZETTLER AZ6962-1CE-24D(200) de 8 A, 250 VAC / 30 VDC. La ficha del fabricante de la serie AZ6962 da 8 A a 250 VAC con carga resistiva y 10 A de corriente máxima conmutada, pero no trae la variante -24D(200). La placa marca los bornes RT24V, BUS, TANK, Pump y Mains. Son valores y marcados del ejemplar fotografiado, no mediciones de funcionamiento.
Who should install this PCB?
Un técnico cualificado. Es una placa con entrada de red (Mains) de una caldera de gas. Antes de tocar nada hay que cortar la alimentación eléctrica y cerrar el gas.
How to identify this PCB?
Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
