Placa Electrónica Honeywell R155F · 052.003579/03 Para Saunier Duval Thema NOx F24

To be confirmed: Es una placa de la Thema NOX F24 (además la digital y la de encendido). Se sospecha de ella cuando la caldera no enciende, no responde al termostato, da códigos de error erráticos o se reinicia sola.

Type of part: Saunier Duval
Status: Refurbished
internal SKU: PLC099
Warranty: 1 year

VAT included Stock · 20 units

Compatibility

Compatible Saunier Duval boilers

Saunier Duval. Dos compatibilidades contrastadas: Saunier Duval Thema NOX F24 y Hermann Supermicra Ecoplus 24. Hay otros 3 modelos que todavía estamos comprobando.

Proven compatibility

Boiler model	Family	Verification
Saunier Duval Thema NOx F24	Saunier Duval	Contrasted
Saunier Duval Hermann Supermicra Ecoplus 24	Saunier Duval	Contrasted

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Saunier Duval Supermaster 28-30 SE (Hermann / Saunier Duval)	Saunier Duval	Unconfirmed
Saunier Duval Otras Hermann / Saunier Duval: Supermaster (23 E, 24 SE, 28 E, Inox), Master Inox 24 SE y 30 SE, Supermicra Condensing SE y System Boiler 24 SE	Saunier Duval	Unconfirmed
Saunier Duval Baltur FIDA SML	Saunier Duval	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

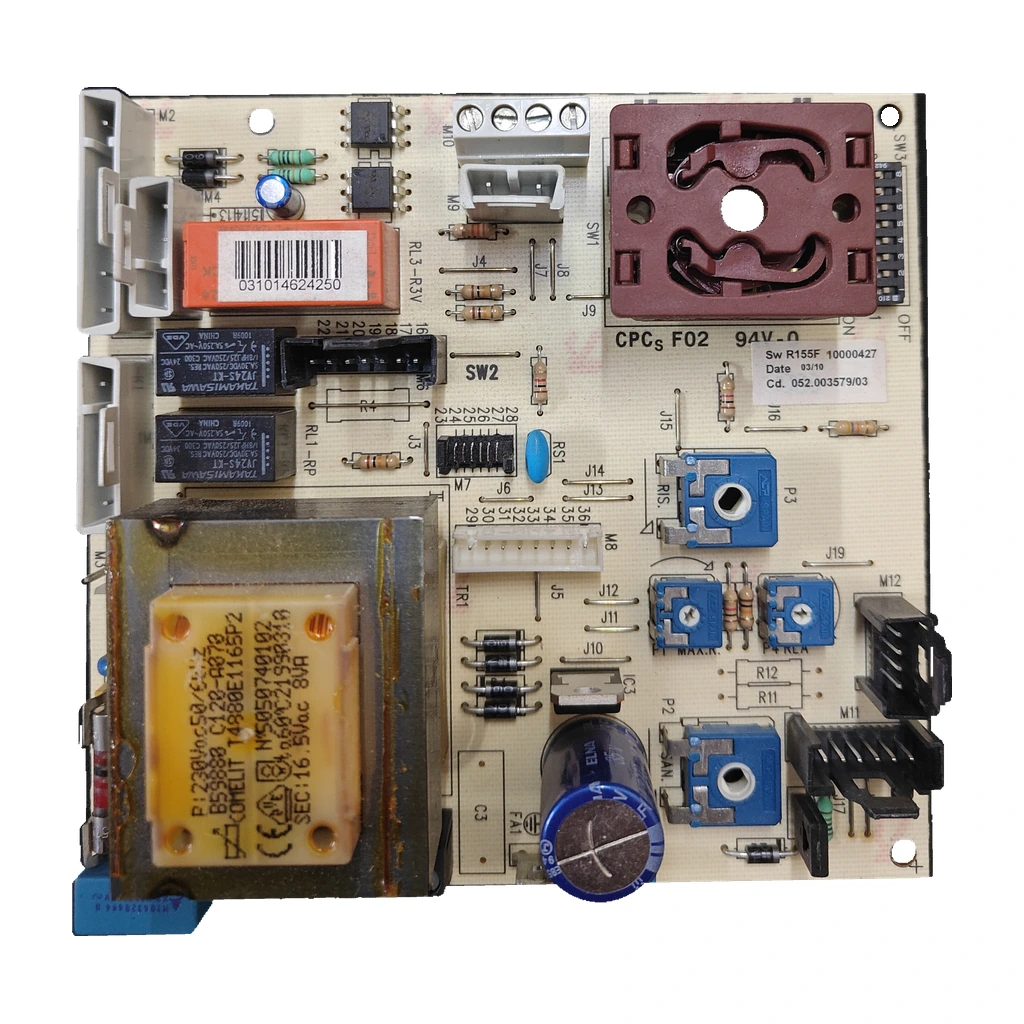

Busca en la placa el código 052.003579/03 y la designación R155F, marcados en el circuito.
Comprueba también R155F 1000042T, 031014624250, el marcado CPCs F02 94V-0 y el relé TAKAMISAWA JY24S-KT (bobina 24 VDC).
Compara con la referencia Saunier Duval 0020076179 (052003579 sin puntos ni sufijo): no te fíes solo de ella, mira también 052.003579/03 y R155F.
No la confundas con las otras placas de la Thema NOX F24: la digital (T) H052003869 y la de encendido 052001678.
If they match, call us at 911 17 77 77 with your boiler model and we will let you know if we have it available.

Diagnosis and fault codes

Symptoms that require diagnosis in the Saunier Duval.

Common symptoms and faults

01
The boiler does not ignite or does not respond to any commands from the thermostat.
Cause: To be confirmed: lo relaciona con esta placa (ficha de la 0020076179 para la Thema NOX F24). Que un técnico descarte otras causas antes de cambiarla.
02
Códigos de error erráticos, reinicios espontáneos, relés pegados o pistas quemadas.
Cause: Son los signos que la misma cita para esta PCB: mira los relés y las pistas.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Saunier Duval

Uniclima internal SKU: PLC099
Brand: Saunier Duval
Type of part: Saunier Duval
Units in stock: 20 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Inventario — Fecha visible en etiqueta: 03/10
Inventario — Marcado de PCB: CPCs F02 94V-0
Inventario — Subcomponente relé TAKAMISAWA JY24S-KT: 24 VDC coil
Inventory — Application indicated in inventory: Saunier Duval Thema NOX F24
Inventory — Marked code: R155F 1000042T; 031014624250
Datos de — PCB Honeywell: SM07105U · Sw R155F · Cd. 052.003579/03 · (Baltur FIDA SML)
Identification — Marked designation: R155F
Identification — Marked code: 052.003579/03
Identification — Marked code: CPCs F02
Identification — Marked code: 94V-0
Identification — Marked code: R155F 1000042T
Datos del inventario — Fecha visible en etiqueta: 03/10
Datos del inventario — Marcado de PCB: CPCs F02 94V-0
Datos del inventario — Subcomponente relé TAKAMISAWA JY24S-KT: 24 VDC coil
Inventory data — Application indicated in inventory: Saunier Duval Thema NOX F24
Inventory data — Marked code: R155F 1000042T; 031014624250
Additional markings: PCB marcado CPCs F02 94V-0. Relé subcomponente TAKAMISAWA JY24S-KT; bobina marcada 24 VDC. Otros códigos transcritos: R155F 1000042T; 031014624250. Etiqueta con fecha 03/10.
Pending applications to verify: cita Saunier Duval Thema NOX F24; queda pendiente confirmar la compatibilidad con la variante exacta. La marca del artículo en figura como Honeywell. Consulta 24/10/2026 · 1 proveedor; pendiente de confirmar: Thema Nox F24. Declaración comercial para su ficha «Placa Electrónica Hermann (052.003579/03)», no certificación de la unidad. Confirmar referencia OEM, revisión, configuración y variante de equipo antes de usarla.

Before purchasing

To be confirmed: Los síntomas salen de la ficha, no de una tabla del fabricante: no hemos encontrado códigos de error oficiales para esta placa.
To be confirmed: Supermaster 28-30 SE (Hermann / Saunier Duval):, por la 0020076179
To be confirmed: Otras Hermann / Saunier Duval: Supermaster (23 E, 24 SE, 28 E, Inox), Master Inox 24 SE y 30 SE, Supermicra Condensing SE y System Boiler 24 SE — 1 origen, por la 0020076179
To be confirmed: Baltur FIDA SML — 1 origen: Honeywell SM07105U con R155F y el mismo Cd. 052.003579/03
No confundir: H052003869 — Placa digital (T) de la Thema NOX F24 — Es otra placa de la misma caldera, con otro código: esta lleva 052.003579/03
No confundir: 052001678 — Placa de encendido (Honeywell S4565CD 1039 1) de la Thema NOX F24 — Es otra placa de la misma caldera, con otro código: esta lleva 052.003579/03
El sufijo /03 lo citan, y R155F; el resto da 052003579 o 0020076179 sin sufijo. Compara siempre el marcado de la placa.
Taller: Thema NOX F24 y Hermann Supermicra Ecoplus 24. Externas: sin despiece oficial abierto. Cuatro dan 0020076179 para la Thema NOX F24 (tres con 052003579); el sufijo /03 lo citan, y R155F .

Frequently Asked Questions

Frequently asked questions: Saunier Duval

Where is the code for this PCB and what should I compare?

To be confirmed: En el circuito figuran 052.003579/03 y la designación R155F, junto con R155F 1000042T, 031014624250 y CPCs F02 94V-0. la sitúa detrás del frontal, en la caja de control.

¿Sirve para mi Saunier Duval Thema NOX F24?

Sí. Confirmación registrada: esta placa para la Thema NOX F24. Además, la lista para esa caldera (052003579 · 0020076179), e, y la dan también para ella.

What is the relationship between 052.003579/03, 052003579, 0020076179, and HE0020076179?

e unen 052003579 y 0020076179 en la misma placa. escribe «HE0020076179 = 0020076179 = ex H052003579»: la 0020076179 sustituye a la antigua H052003579 de Hermann. llama «Versión de Electrónica» a 052.003579/03, y da R155F como versión de software (Sw) de una placa Honeywell con ese mismo código.

¿Sirve en otras calderas, como la Hermann Supermicra Ecoplus 24 o la Supermaster?

Sí en la Hermann Supermicra Ecoplus 24: la confirma y también la dan . La Supermaster 28-30 SE solo dos y la Baltur FIDA SML una, así que están por confirmar. Envíanos desde Contacto una foto de la etiqueta de tu placa, o llama al 911 17 77 77.

¿La Thema NOX F24 lleva más de una PCB? ¿Cómo no la confundo con la digital?

Sí. lista varias para la Thema NOX F24: una con 052003579 · 0020076179, la digital (T) H052003869 y la de encendido (Honeywell S4565CD 1039 1) 052001678. Esta lleva 052.003579/03 y R155F.

¿Qué averías apuntan a esta PCB?

To be confirmed: La ficha de la 0020076179 de cita: la caldera no enciende o no responde al termostato, códigos de error erráticos, reinicios espontáneos, relés pegados o pistas quemadas. Es texto de: que un técnico descarte otras causas antes de cambiarla.

Who should install it?

Un técnico cualificado: la placa gobierna una caldera de gas. también recomienda un técnico profesional con experiencia para instalarla.

How to identify this PCB?

Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
