Saunier Duval PCB 0020139905 (TL-AH) for Themafast Condens F30 A/1
Aplicación a la variante exacta pendiente de confirmar. Es la placa electrónica de la caldera. Lleva los marcados de conexiones Mains, Pump, Fan, Combustion, Hydraulic, RT24V, BUS y TANK.
- Type of part
- Saunier Duval
- Status
- Refurbished
- internal SKU
- PLC089
- Warranty
- 1 year
VAT included Stock · 1 unit
Compatible Saunier Duval boilers
Saunier Duval. 0 confirmed compatibilities. There are another 1 models that we are still verifying.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Saunier Duval Themafast Condens F30 A/1 | Saunier Duval | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

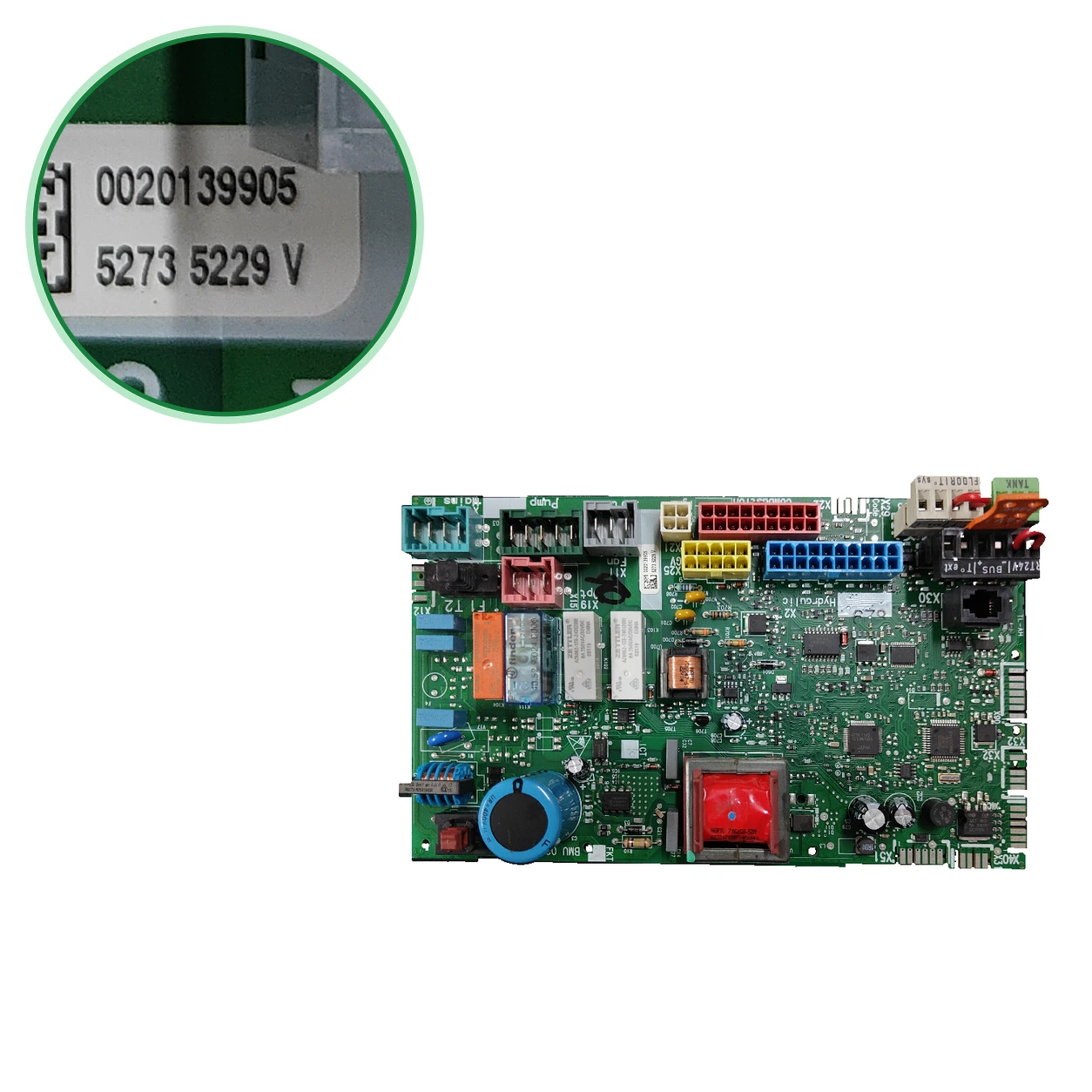

- Look for the code 0020139905 (also written as 0020 139 905) and the marking 5273 5229 V on the label.
- Compare the circuit marking: TL-AH and BMU 00.
- Look at the connection markings: RT24V, BUS, TANK, Hydraulic, Combustion, Fan, Pump, and Mains. Among the visible connectors are X2 Hydraulic, X11 Fan, X22 Combustion, and X25 GV.
- No la confundas con las placas 0020212695, 0020172942 o 0010028087: y listas las asocian a otras nomenclaturas (ThemaFast Condens 30 A, Themaplus Condens F30 A 1, Thema Condens F30). No sabemos si son la misma caldera que la tuya; compara los códigos.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
Saunier Duval
- Uniclima internal SKU
- PLC089
- Brand
- Saunier Duval
- Type of part
- Saunier Duval
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Connection markings
- RT24V;BUS;TANK;Hydraulic;Combustion;Fan;Pump;Mains
- Inventory — Mounted condenser
- UR 400 V
- Inventory — Finder mounted relay
- 40.52.9.024.0600; 24 VDC coil
- Inventory — ZETTLER mounted relays
- AZ6962-1CE-24D(200); 8 A; 250 VAC/30 VDC
- Inventory — Mounted orange relay
- RY900009
- Inventory — Screen printing/visible connectors
- RT24V, BUS, outdoor temperature, TANK, FLOOR temperature/IT system, Hydraulic, Combustion, Fan, Pump, Mains
- Inventory — Visible connectors
- X40, X5, X32, X30, X29 Code, X22 Combustion, X2 Hydraulic, X25 GV, X21, X19 Opt, X15, X11 Fan, X12
- Inventory — Application indicated in inventory
- THEMAFAST CONDENS F30 A/1
- Inventory — PCB Marking
- TL-AH; BMU 00
- Identification — Marked code
- 0020139905
- Identification — Marked code
- 5273 5229 V
- Identification — Marked code
- TL-AH
- Identification — Marked code
- BMU 00
- Technical sheet: Connection markings
- RT24V;BUS;TANK;Hydraulic;Combustion;Fan;Pump;Mains
- Inventory data — Mounted condenser
- UR 400 V
- Inventory data — Finder mounted relay
- 40.52.9.024.0600; 24 VDC coil
- Inventory data — ZETTLER relays
- AZ6962-1CE-24D(200); 8 A; 250 VAC/30 VDC
- Inventory data — Mounted orange relay
- RY900009
- Inventory data — Screen printing/visible connectors
- RT24V, BUS, outdoor temperature, TANK, FLOOR temperature/IT system, Hydraulic, Combustion, Fan, Pump, Mains
- Inventory data — Visible connectors
- X40, X5, X32, X30, X29 Code, X22 Combustion, X2 Hydraulic, X25 GV, X21, X19 Opt, X15, X11 Fan, X12
- Inventory data — Application indicated in inventory
- THEMAFAST CONDENS F30 A/1
- Inventory data — PCB marking
- TL-AH; BMU 00
- Pending applications to verify
- Saunier Duval Themafast Condens F30 A/1 — compatibilidad citada; pendiente de contraste. Consulta 24/10/2026 · 1 proveedor; pendiente de confirmar: Isofast Condens F 35-A; Semia Condens 25-A; Thema Condens AS 25-A; Thema Condens F 25; Thema Condens F AS 25; Thema Condens F AS 30; Themafast Condens 30-A; Themafast Condens 30-B (H-P); Themafast Condens F 30. Declaración comercial para su ficha «Placa Electrónica Saunier Duval (0020139905)», no certificación de la unidad. Confirmar referencia OEM, revisión, configuración y variante de equipo antes de usarla.
Before purchasing
- No compatible o excluidos: Saunier Duval ThemaFast Condens 30 A (desde 2015) — lleva otra placa: 0020212695
- No confundir: 0020212695 — Carte principale que para la ThemaFast Condens 30 A (desde 2015) y la Themaplus Condens F30 A 1 (2010-2015); la marca obsoleta — Código distinto: sin confirmación adicional lo une a 0020139905
- No confundir: 0020172942 — Circuit imprimé que en la Themaplus Condens F30 A-1 (después de 2010) y en la Thema Condens F30 (2010-2015); anota «remplacé par 0020212695» — Código distinto: sin confirmación adicional lo une a 0020139905
- No confundir: 0010028087 — Circuito impreso que una lista de recambios da para la Thema Condens F30 (2010-2015) y para la ThemaFast Condens 30 A (desde 2015) — Código distinto: sin confirmación adicional lo une a 0020139905
- Todos son marcados leídos en la propia pieza. sin confirmación adicional externa abierta (manuales oficiales ThemaFast Condens y listas de recambios ) los une a una referencia de catálogo de Saunier Duval.
- aplicación registrada; sin confirmación adicional externa abierta une todavía el código 0020139905 a una caldera.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Themafast Condens F30 A/1.
Frequently asked questions: Saunier Duval
What is the Saunier Duval 0020139905 PCB and how do I identify it?
It is a PCB for a boiler with the code 0020139905 marked. It also has 5273 5229 V, and on the circuit, TL-AH and BMU 00. Also compare the connection markings: RT24V, BUS, TANK, Hydraulic, Combustion, Fan, Pump, and Mains.
Is it compatible with my Saunier Duval Themafast Condens F30 A/1?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Themafast Condens F30 A/1. Ni las notices oficiales ThemaFast Condens revisadas ni las listas de recambios de recogen el código 0020139905, así que no podemos citar un despiece oficial: compara 5273 5229 V, TL-AH y BMU 00 con los de tu placa.
Is it also compatible with other ThemaFast Condens 30 A or Thema Condens F30?
La compatibilidad de esta variante está pendiente de confirmar. No lo damos por hecho: solo tenemos confirmación del taller para la F30 A/1. otra placa (0020212695) para modelos con otro nombre: ThemaFast Condens 30 A (desde 2015) y Themaplus Condens F30 A 1 (2010-2015). No sabemos si son la misma caldera que la tuya. Si tu modelo es otro, envíanos una foto de la placa por Contacto o llama al 911 17 77 77.
Is the 0020212695 PCB the same as the 0020172942 or the 0010028087?
No lo sabemos: son códigos distintos y sin confirmación adicional abierta los une a la 0020139905. marca la 0020212695 como obsoleta y la sustituye por la 0020247219, y anota la 0020172942 como sustituida por la 0020212695 en la Thema Condens F30 (2010-2015): son anotaciones, sin documento oficial. La 0010028087 figura como circuito impreso en la lista de recambios de la Thema Condens F30 (2010-2015), como carte électronique de la ThemaFast Condens 30 A (desde 2015).
What do 0020139905, 5273 5229 V, TL-AH, and BMU 00 mean?
Son los marcados que lleva la placa. 0020139905 es el código con que la identifica; 5273 5229 V está marcado aparte, y TL-AH y BMU 00 son marcados del circuito. sin confirmación adicional abierta explica su significado.
What relays, capacitor, and connectors does it have for comparison?
Install a Finder relay 40.52.9.024.0600 (coil 24 VDC), Zettler relays AZ6962-1CE-24D(200) (8 A, 250 VAC/30 VDC), an orange relay RY900009, and a capacitor UR 400 V. Visible connectors: X40, X5, X32, X30, X29 Code, X22 Combustion, X2 Hydraulic, X25 GV, X21, X19 Opt, X15, X11 Fan, and X12. These are data from the unit, not measurements.
Who should install this PCB?
A qualified technician. It is a control board with a mains connector for a gas boiler: it is not a part to be replaced without knowledge of electricity and gas.
How to identify this PCB?
Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
