PCB Saunier Duval BMU 02 · 0020066119 for ThemaFast Condens F30 A-1
Aplicación a la variante exacta pendiente de confirmar. Placa de control de la ThemaFast Condens F30 A-1. Sus conectores llevan serigrafiados red, ventilador, bomba, combustión, hidráulica y opciones.
- Type of part
- Saunier Duval
- Status
- Refurbished
- internal SKU
- PLC087
- Warranty
- 1 year
VAT included OUT OF STOCK
Compatible Saunier Duval boilers
Saunier Duval. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Saunier Duval Themacondens F25 | Saunier Duval | Unconfirmed |
|---|---|---|
| Saunier Duval ThemaFast Condens F30 A-1 | Saunier Duval | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

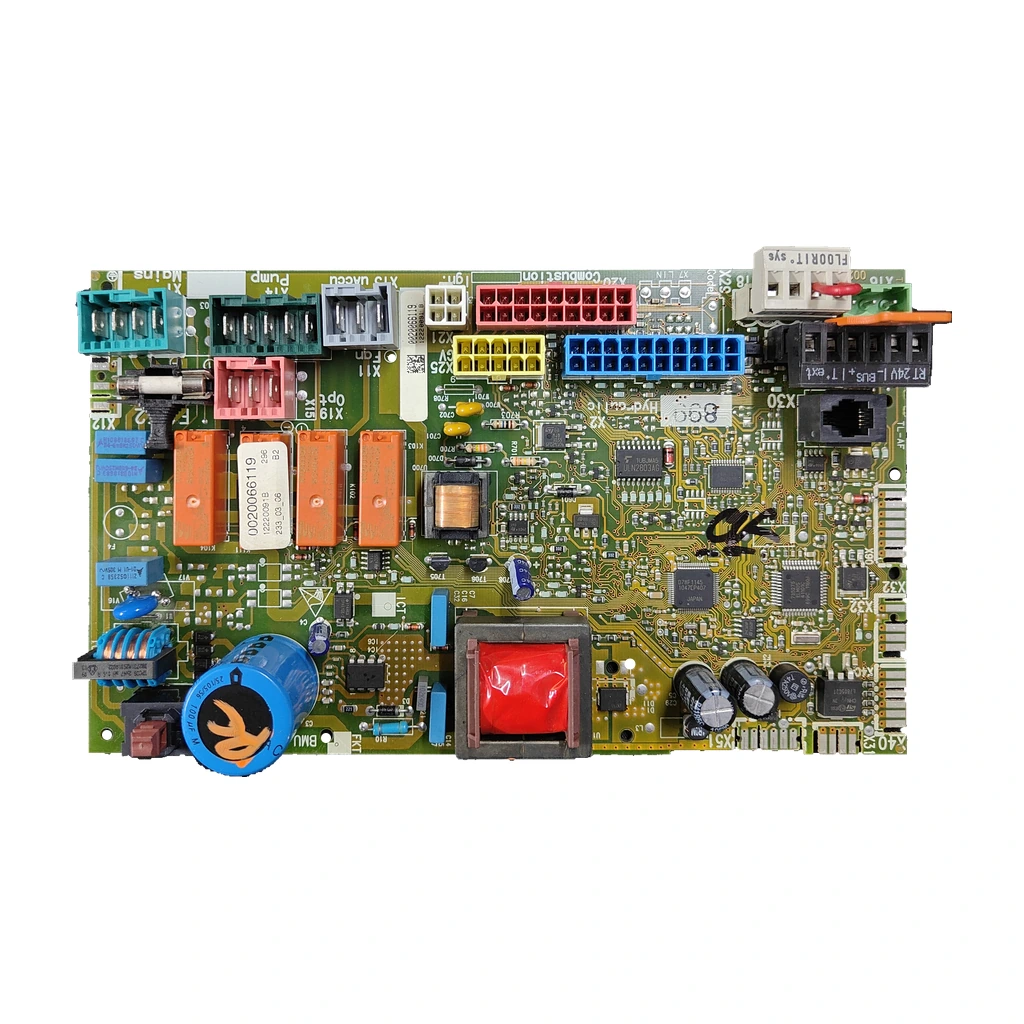

- Look for the code 0020066119 and the designation "BMU 02" on the PCB. Also marked are 12220091B, 233_03_06, and TL-AF.
- Compare the silkscreen: fuse F1 T2 and connectors X1 (Mains), X2 (Hydraulic), X11 (Fan), X13 (Pump), X19 (Opt), and X20 (Combustion).
- No des por equivalentes 0020078823, 0020191787, 0020212695 ni 0020184123: son otros códigos y sin confirmación adicional los une con la 0020066119.
- Check the rating plate of your boiler to see if it is a ThemaFast Condens F30 A-1.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Symptoms that require diagnosis in the Saunier Duval.
Common symptoms and faults
- 01
The boiler does not start, shows faults, or operates irregularly.
Cause: To be confirmed: atribuye estos síntomas a la placa dañada. Antes de cambiarla, revisa el fusible F1 (T2) y los conectores.
- 02
Ignition faults, safety lockouts or electrical errors
Cause: To be confirmed: Es lo que de un profesional atribuye a la placa BMU 02 de la F 30 A/1. Es texto de venta: que un técnico lo confirme.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Saunier Duval
- Uniclima internal SKU
- PLC087
- Brand
- Saunier Duval
- Type of part
- Saunier Duval
- Units in stock
- 0 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Screen-printed fuse
- F1 T2
- Silkscreen connections
- X11 Fan; X19 Opt; X13 Pump; X1 Mains; X20 Combustion; X2 Hydraulic
- Inventory — Indicated model
- EL0011 SYS
- Inventory — Application indicated in inventory
- Saunier Duval THEMAFAST CONDENS F30 A-1
- Identification — Marked designation
- BMU 02
- Identification — Marked code
- 0020066119; 12220091B; 233_03_06; 296; B2
- Identification — Marked code
- TL-AF
- Technical sheet: Screen-printed fuse
- F1 T2
- Technical sheet: Screen-printed connections
- X11 Fan; X19 Opt; X13 Pump; X1 Mains; X20 Combustion; X2 Hydraulic
- Inventory data — Indicated model
- EL0011 SYS
- Inventory data — Application indicated in inventory
- Saunier Duval THEMAFAST CONDENS F30 A-1
- Pending applications to verify
- Saunier Duval Themafast Condens F30 A-1 — compatibilidad citada; pendiente de contraste.
Before purchasing
- To be confirmed: Saunier Duval Themacondens F25: y · 0020066119. Otra da 0020084519 para una «placa Thema Condens F25 display» (puede ser otro módulo)
- No compatible o excluidos: Saunier Duval ThemaFast Condens 30 A — Una lista de le da otra placa principal: 0020212695 (obsoleta)
- No compatible o excluidos: Saunier Duval Thema F 25 NOx, F 30 NOx y Thema Classic 2 — les da otra placa: 0020184123
- No confundir: 0020191787 — Referencia que da a la placa «ThemaFast Condens F30 A/1 display» — Otro código: no cita 0020066119 ni BMU 02 y «display» puede ser otro módulo.
- No confundir: 0020084519 — Referencia que la misma da a la placa «Thema Condens F25 display» — Otro código y otra caldera: no cita 0020066119.
- No confundir: 0020212695 — «Carte principale» que una lista de da para la ThemaFast Condens 30 A (obsoleta); otra la da sustituida por 0020247219 — Otro código: ninguna lista cita 0020066119 ni BMU 02. No la des por equivalente.
- No confundir: 0020184123 — Placa que en alemán vende para Thema F 25 NOx, F 30 NOx y Thema Classic 2 — Otro código y otras calderas: no la une a 0020066119.
- Compare the code printed on your PCB before ordering it.
- registrada para la ThemaFast Condens F30 A-1. dan 0020066119 como placa Saunier Duval y dos la unen a la F25. sin confirmación adicional externa la une a la F30 A-1, y dan otros códigos para la F30 A/1 y la F25.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval ThemaFast Condens F30 A-1.
Frequently asked questions: Saunier Duval
How do I identify the PCB 0020066119?
The code 0020066119 is marked on the control board itself, next to the designation "BMU 02"; it also has 12220091B, 233_03_06, and TL-AF marked. Additionally, check the silkscreen: fuse F1 T2 and connectors X1 Mains, X2 Hydraulic, X11 Fan, X13 Pump, X19 Opt, and X20 Combustion.
Is it compatible with my Saunier Duval ThemaFast Condens F30 A-1?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la ThemaFast Condens F30 A-1. de de la placa BMU 02 de esa caldera da el código 0020078823 en vez de 0020066119, y 0020191787 para una «placa ThemaFast Condens F30 A/1 display» (puede ser otro módulo), sin citar 0020066119: fíjate en el código impreso en tu placa antes de pedirla.
Is it compatible with a Saunier Duval Themacondens F25?
La compatibilidad de esta variante está pendiente de confirmar. No está confirmado. y de dan el código 0020066119 para la Themacondens F25, pero otra da 0020084519 para una «placa Thema Condens F25 display» (puede ser otro módulo) y lista conexiones (X103, X14, X15, X25, X30, X32, X40) que no figuran en la serigrafía de nuestra placa. Envíanos desde Contacto una foto de tu placa y de la caldera, o llámanos al 911 17 77 77.
What do BMU 02, 12220091B, 233_03_06, and TL-AF mean?
To be confirmed: BMU 02 es la designación marcada en la placa; 12220091B, 233_03_06 y TL-AF son otros códigos marcados en ella. de (un solo origen) llama a BMU 02 «código de referencia del fabricante», junto a 0020078823, que no es el código de la etiqueta. Ninguna otra explica 12220091B, 233_03_06 ni TL-AF, ni los manuales oficiales Saunier Duval ThemaFast Condens 30-B y 25-A/30-A, que no citan 0020066119 ni BMU 02. dan 0020066119 como placa Saunier Duval.
Are 0020078823, 0020191787, 0020212695, or 0020184123 equivalent to 0020066119?
No consta. de da 0020078823 junto a BMU 02 para la ThemaFast Condens F 30 A/1 (un solo origen) y 0020191787 para una «placa ThemaFast Condens F30 A/1 display» (puede ser otro módulo), sin citar 0020066119. Una lista de da 0020212695 como placa principal de la ThemaFast Condens 30 A (obsoleta) y otra vende la 0020184123 para Thema F 25/30 NOx y Classic 2. Ninguna las une con 0020066119: compara el código impreso.
What symptoms point to this PCB?
To be confirmed: dice que esta placa «suele ser la solución» cuando la caldera no arranca, da errores o funciona de forma irregular y la original está dañada. habla de fallos de encendido, bloqueos de seguridad o errores eléctricos. Son textos de venta, no un diagnóstico: que un técnico confirme la causa antes de cambiarla.
What should I check when installing it and who should do it?
To be confirmed: La monta un técnico cualificado: va conectada a la red eléctrica (X1 Mains) y a la combustión (X20), y también recomienda instalación por un técnico cualificado. Revisa el fusible F1 (T2) y que los conectores X1, X2, X11, X13, X19 y X20 queden bien insertados.
How to identify this PCB?
Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
PCB Saunier Duval BMU 02 · 0020066119 for ThemaFast Condens F30 A-1
