Saunier Duval MTLC PCB · 8/411026 · 94-02 MTLC for Themis 214/23
Aplicación a la variante exacta pendiente de confirmar. Es la placa electrónica de regulación y control de la caldera. Esta unidad lleva un transformador montado (primario 220 V · 50 Hz, secundario 24 V · 13 VA).
- Type of part
- Saunier Duval
- Status
- Refurbished
- internal SKU
- PLC100
- Warranty
- 1 year
VAT included Stock · 2 units
Compatible Saunier Duval boilers
Saunier Duval. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Saunier Duval SD623 | Saunier Duval | Unconfirmed |
|---|---|---|
| Saunier Duval Themis 214/23 | Saunier Duval | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

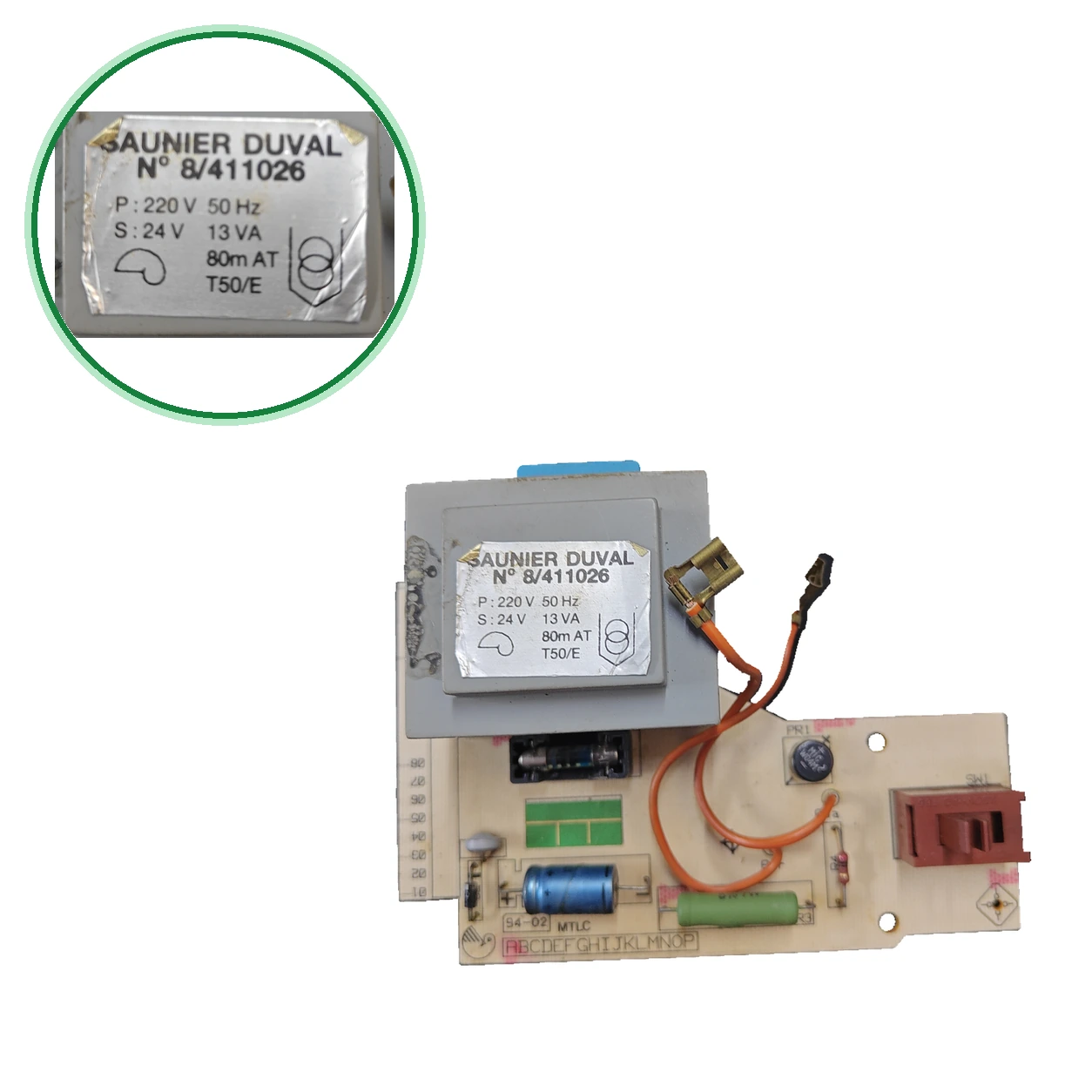

- Look for the printed reference 8/411026 on the PCB and the circuit silkscreen 94-02 MTLC (also written as 9402MTLC or 94-02MTLC).
- Look at the mounted transformer: brand T50/E, primary 220 V · 50 Hz, secondary 24 V · 13 VA and protection 80m AT.
- Do not confuse it with other printed circuits from the Themis family, such as references 05712800 or 5712600: compare the silkscreen and the position of the connectors with the photos.
- Comprueba el modelo en la placa de características de tu caldera: la Themis 214/23 está registrada.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Symptoms that require diagnosis in the Saunier Duval.
Common symptoms and faults
- 01
The burner does not ignite.
Cause: La tabla de averías de la documentación técnica de la Themis con piloto (214/23 incluida) da «placa electrónica rota» como una causa posible, con solución «sustitución» (copia sin sello del fabricante; una sola ). Las otras: caja disyuntora rota, válvula de gas rota y falta de corriente (revisar conexión).
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Saunier Duval
- Uniclima internal SKU
- PLC100
- Brand
- Saunier Duval
- Type of part
- Saunier Duval
- Units in stock
- 2 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Printed commercial reference
- 8/411026
- Marking of the PCB
- 94-02 MTLC
- Primary of the transformer
- 220 V; 50 Hz
- Secondary of the transformer
- 24 V; 13 VA
- Marked transformer protection
- 80m AT
- Transformer marking type
- T50/E
- Electrical marking of the switch
- 250V~AC T35
- Source of additional data
- Declared information; auxiliary references and applications without equivalent from the accredited manufacturer.
- Inventory — Mounted transformer, protection
- 80m AT
- Inventory — PCB, marking
- 94-02 MTLC
- Inventory — Transformer
- marked protection: 80m AT
- Pending applications to verify
- Saunier Duval THEMIS 214/23 — compatibilidad citada; pendiente de contraste por variante.
Before purchasing
- To be confirmed: Saunier Duval SD623 — 1 origen: ficha de de recambios; no la relaciona con la Themis 214/23. Otra (lista de recambios en inglés) da otra placa para el SD 623 Combi
- No compatible o excluidos: Saunier Duval SD 623 Combi 47-920-01 — Lleva otra placa: 51596 (obsoleta), en inglés (1 origen). Es comparación de modelo, no de pieza: no se sabe si es la misma variante que la SD623.
- No confundir: 05712800 — Otro circuito impreso Saunier Duval para Themis — Es otra referencia: que lo vende no lo relaciona con 8/411026 ni con 94-02 MTLC.
- No confundir: 5712600 — Circuito impreso multi de ocasión para Thema y Themis — Es otra referencia: no lo relaciona con 8/411026 ni con 94-02 MTLC.
- La referencia 8/411026 y la serigrafía 94-02 MTLC las confirma. de recambios muestra el mismo código en su ficha (un origen externo). Compara siempre la referencia y la serigrafía con tu placa.
- To be confirmed: Los códigos 8/411026 y 94-02 MTLC y la compatibilidad con la Themis 214/23 los confirma. Como hay un solo origen ( de recambios) y ningún despiece oficial abierto lista la placa.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Themis 214/23.
Frequently asked questions: Saunier Duval
Where is the code for the PCB 8/411026 and what other marking should I compare?
The reference 8/411026 is printed on the plate and the circuit has the silkscreen 94-02 MTLC. Compare both with your plate and also check the installed transformer: T50/E, 220 V to 24 V, 13 VA.
Is it compatible with my Saunier Duval Themis 214/23?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Themis 214/23; si tu placa lleva otra serigrafía, envíanos desde Contacto una foto o llama al 911 17 77 77.
What do 8/411026, 94-02 MTLC, and T50/E mean? And what about 8411026 or 9402MTLC?
To be confirmed: 8/411026 es la referencia Saunier Duval impresa en la placa; de recambios la vende como «Placa Electrónica 8/411026 Saunier Duval». 94-02 MTLC es la serigrafía del circuito (nuestro inventario también la anota como MTC/MTLC 94-02) y MTLC, el modelo de placa. T50/E es el tipo del transformador. 8411026 y 8-411026 son 8/411026 escrito sin la barra o con guion; 9402MTLC, 94-02MTLC y 9402 MTLC son 94-02 MTLC escrito sin espacio o sin guion.
Can I use another PCB from Themis, such as 05712800 or 5712600?
No lo des por hecho. Son otras referencias de circuito impreso Saunier Duval para Themis, y que las venden no las relacionan con 8/411026 ni con 94-02 MTLC. Compara siempre la referencia y la serigrafía antes de comprar.
What voltage does this PCB operate at: 220 V or 230 V?
To be confirmed: El transformador montado está marcado con primario 220 V · 50 Hz y secundario 24 V · 13 VA, con protección 80 mA AT (marcada 80m AT); lo confirma. Para la caldera, el manual de la familia THEMIS (209/23, 214/23, 223; copia italiana) da 220 V - 50 Hz para la 214/23, y la documentación técnica sin sello del fabricante da 230 V-AC (50 Hz): las no coinciden en la tensión de alimentación de la caldera. El dato de la placa es el primario 220 V de la etiqueta del transformador.
What fault could this PCB indicate?
En la tabla de averías de la documentación técnica de la Themis con piloto (copia en silo.tips, sin sello del fabricante; una sola ), que incluye la 214/23, «el quemador no se inflama» tiene como causa posible «placa electrónica rota», con solución «sustitución». La misma tabla lista caja disyuntora rota, válvula de gas rota y falta de corriente. Descarta esas causas con un técnico antes de cambiarla.
Does it work for other boilers besides the Themis 214/23?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: Solo está registrada para la Themis 214/23. de recambios (un origen) la lista para un SD623 sin citar la Themis, y una lista de recambios en inglés (otra ) da para el SD 623 Combi 47-920-01 otra placa principal, la 51596 (comparación de modelo, no de pieza). No hay para ninguna otra caldera. Si tu modelo es otro, envíanos una foto de la placa y de la caldera.
How to identify this PCB?
Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
