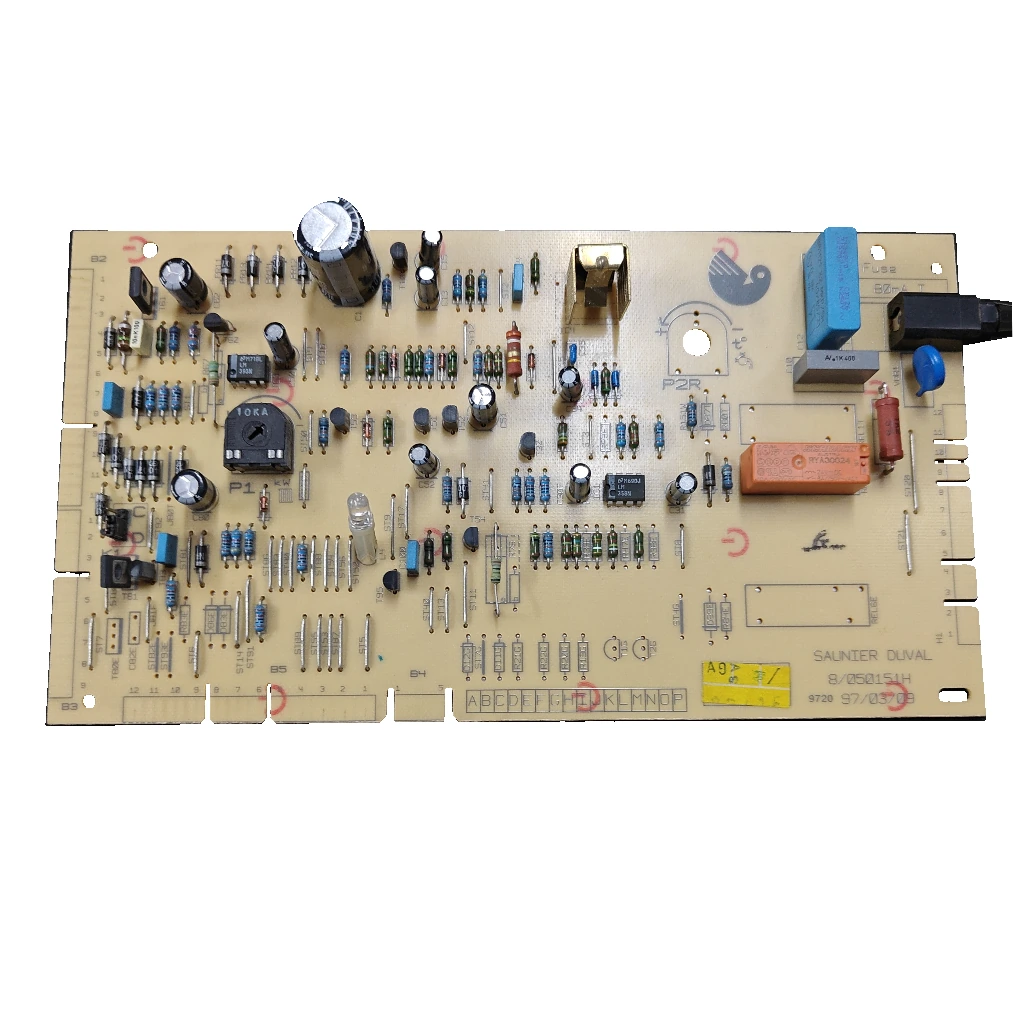

Saunier Duval PCB 8/050151H for Themis 23 and Themis 8/20
It is the PCB of the boiler: it has a relay with a 24 V DC coil and an 80 mA T fuse.
- Type of part
- Saunier Duval
- Status
- Refurbished
- internal SKU
- PLC070
- Warranty
- 1 year
VAT included Stock · 4 units
Compatible Saunier Duval boilers
Saunier Duval. Una compatibilidad contrastada: Saunier Duval Themis 8/20. Hay otros 1 modelos que todavía estamos comprobando.
Proven compatibility
| Boiler model | Family | Verification |
|---|---|---|
| Saunier Duval Themis 8/20 | Saunier Duval | Contrasted |
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Saunier Duval Themis 23 | Saunier Duval | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Look for the code 8/050151H printed on the PCB. Our units also show 97/03/09 and, depending on the unit, P2R and 9720 or 9718.
- Compara la letra final: 8/050151H no es 8/050151G, una variante que para la Themis 8/20.
- Check the relay and the fuse: relay with a 24 V DC coil (RYA30024 or AZ 696-1A-24DE) and a 80 mA T fuse.
- No la confundas con otros códigos que para las Themis (05712600, SD57126) ni con la S10470, de otra serie.
- Any questions? Send us a photo of your part's label and the boiler's specification plate from Contact, or call 911 17 77 77.
Symptoms that require diagnosis in the Saunier Duval.
Common symptoms and faults
- 01
Stuck relays and incorrect combustion
Cause: To be confirmed: como fallo de la placa Themis SD57126 (otro código, para Themis 23 y 8/20 después CE). Revisa los relés de tu placa.
- 02
Burnt tracks or oxidation on the PCB
Cause: The same sheet refers to it as a fault of that PCB. Inspect the printed circuit board of yours before ordering another one.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Saunier Duval
- Uniclima internal SKU
- PLC070
- Brand
- Saunier Duval
- Type of part
- Saunier Duval
- Units in stock
- 4 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Screen-printed fuse
- 80 mA T
- ReleRYA30024
- 24 V DC
- Potentiometer, marked
- 10K A
- Inventory — Power rating indicated on the PCB
- 230 V
- Inventory — Suppression capacitor X2
- 275 V~
- Inventory — RYA30024 mounted relay
- 24 V DC coil
- Inventory — Application indicated in inventory
- THEMIS 23
- Datos de — Relés
- 1, en posición media
- Identification — Marked designation
- P2R
- Identification — Marked code
- 8/050151H
- Identification — Marked code
- 9720
- Identification — Marked code
- 97/03/09
- Technical sheet: Screen-printed fuse
- 80 mA T
- ReleRYA30024
- 24 V DC
- Potentiometer, marked
- 10K A
- Inventory data — Power indicated on the PCB
- 230 V
- Inventory data — Suppression capacitor X2
- 275 V~
- Inventory data — RYA30024 mounted relay
- 24 V DC coil
- Inventory data — Application indicated in inventory
- THEMIS 23
- Pending applications to verify
- THEMIS 23 — compatibilidad citada; pendiente de contraste con revisión concreta. Consulta 24/10/2026 · 1 proveedor; pendiente de confirmar: Themis 23. Declaración comercial para su ficha «Placa Electrónica Saunier Duval (8/050151H)», no certificación de la unidad. Confirmar referencia OEM, revisión, configuración y variante de equipo antes de usarla.
Before purchasing
- Estos síntomas salen de la ficha de de la SD57126, no de la 8/050151H. No son un diagnóstico: que un técnico confirme la avería antes de cambiar la placa.
- No confundir: 8/050151G — Placa Saunier Duval que lista para la Themis 8/20, con identificador 100487/GBX — Cambia la letra final (G, no H). Confirmación registrada: la 8/050151H para la Themis 8/20.
- No confundir: 05712600 — Circuito impreso Saunier Duval que Designación registrada: la Themis 23 posterior a 1993 y la Themis 19V — sin confirmación adicional lo une a 8/050151H: no lo damos por equivalente.
- No confundir: SD57126 — Placa Themis reacondicionada que para Themis 23 y 8/20 después CE (y AS 23 y AS 14) — La ficha no cita 8/050151H ni dice que sea equivalente: no la damos por tal.
- No confundir: 288.66.0008 — «Módulo caldera» que lista para Themis 19V, 23 y 23V (C.O. 057126) — sin confirmación adicional lo une a 8/050151H. Confirmación registrada: la 8/050151H para la Themis 23.
- Do not confuse: S10470 — Saunier Duval PCB (ref. 288.66.0004) for Thematek C24EO BT, Themafast 25E, Isofast and Themafast F 30 E H — Another series of PCB; it is not mentioned for Themis.
- 100487/I solo lo cita. Ningún despiece oficial abierto une 8/050151H con una referencia Saunier Duval; 05712600 y SD57126 aparecen para las Themis, pero sin confirmación adicional las une a 8/050151H. Compara siempre el código serigrafiado en tu placa.
- Taller: Themis 23 y Themis 8/20. Externas: solo une 8/050151H con una placa Saunier Duval (1 origen); ningún despiece oficial abierto cita el código.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Themis 23.
Frequently asked questions: Saunier Duval
Where is the code for this PCB and what other markings should I compare?
The code 8/050151H will be screen printed on the PCB. Our two units also show 97/03/09 and, depending on the unit, P2R and 9720 (Themis 23) or 9718 and LM358N (Themis 8/20). Compare the complete code, including the final letter, and not just the number.
Is it compatible with my Saunier Duval Themis 23 or Themis 8/20?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. Aplicación registrada: la placa 8/050151H para la Themis 23 y para la Themis 8/20. Ninguna web abierta la lista por caldera. otra placa Themis, con otro código (SD57126), para esas calderas después CE. Si tu caldera es otro modelo, envíanos desde Contacto una foto de la placa y de la placa de características de la caldera, o llama al 911 17 77 77.
What is the difference between the 8/050151H and the 8/050151G?
Solo cambia la letra final del código. lista una placa 8/050151G (identificador 100487/GBX) para la Themis 8/20, mientras que Confirmación registrada: la 8/050151H para esa caldera. sin confirmación adicional abierta explica la diferencia entre G y H: compara la letra final con tu placa.
¿Qué es la versión 100487/I que aparece en?
Se registra como «versión de electrónica» de una placa original Saunier Duval con identificador 8/050151H y un relé en posición media. Es un solo origen y nuestras unidades no marcan 100487/I. Úsala como pista de búsqueda, no como sustituto del código marcado en tu placa.
What is the reference of this PCB and is there any equivalent?
Confirmación registrada: 8/050151H como referencia de esta placa. Ningún despiece oficial que hayamos abierto cita ese código. lista un circuito impreso 05712600 para la Themis 23 posterior a 1993, y la placa SD57126 para Themis 23 y 8/20 después CE; ninguna las une a 8/050151H y no las damos como equivalentes.
What relay and fuse does it use?
Las dos unidades marcan un fusible de 80 mA T y llevan un relé con bobina de 24 V DC: RYA30024 en la de la Themis 23 y AZ 696-1A-24DE en la de la Themis 8/20. da 1 relé para la 8/050151H. Compáralos con los de tu placa.
What symptoms indicate the PCB and who should install it?
para la placa Themis SD57126 (otro código) relés pegados con combustión incorrecta y pistas quemadas u oxidación; no es un diagnóstico de la 8/050151H. La monta un técnico cualificado: la unidad de la Themis 23 indica 230 V de alimentación. Antes desconecta la caldera de la red y comprueba el fusible T 80 mA y la letra final del código.
How to identify this PCB?
Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
Saunier Duval PCB 8/050151H for Themis 23 and Themis 8/20
