PCB Electrónica Saunier Duval MTLC 9539 · 8/050149B Para Thelia 23
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de la caldera Saunier Duval Thelia 23. Monta un relé Zettler AZ696-1A-24DE y lleva serigrafiado un fusible 80mAT. Antes de sospechar de ella conviene comprobar la alimentación y el fusible.
- Type of part
- Saunier Duval
- Status
- Refurbished
- internal SKU
- TETH23
- Warranty
- 1 year
VAT included Stock · 2 units
Compatible Saunier Duval boilers
Saunier Duval. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Saunier Duval Thelia 23 | Saunier Duval | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

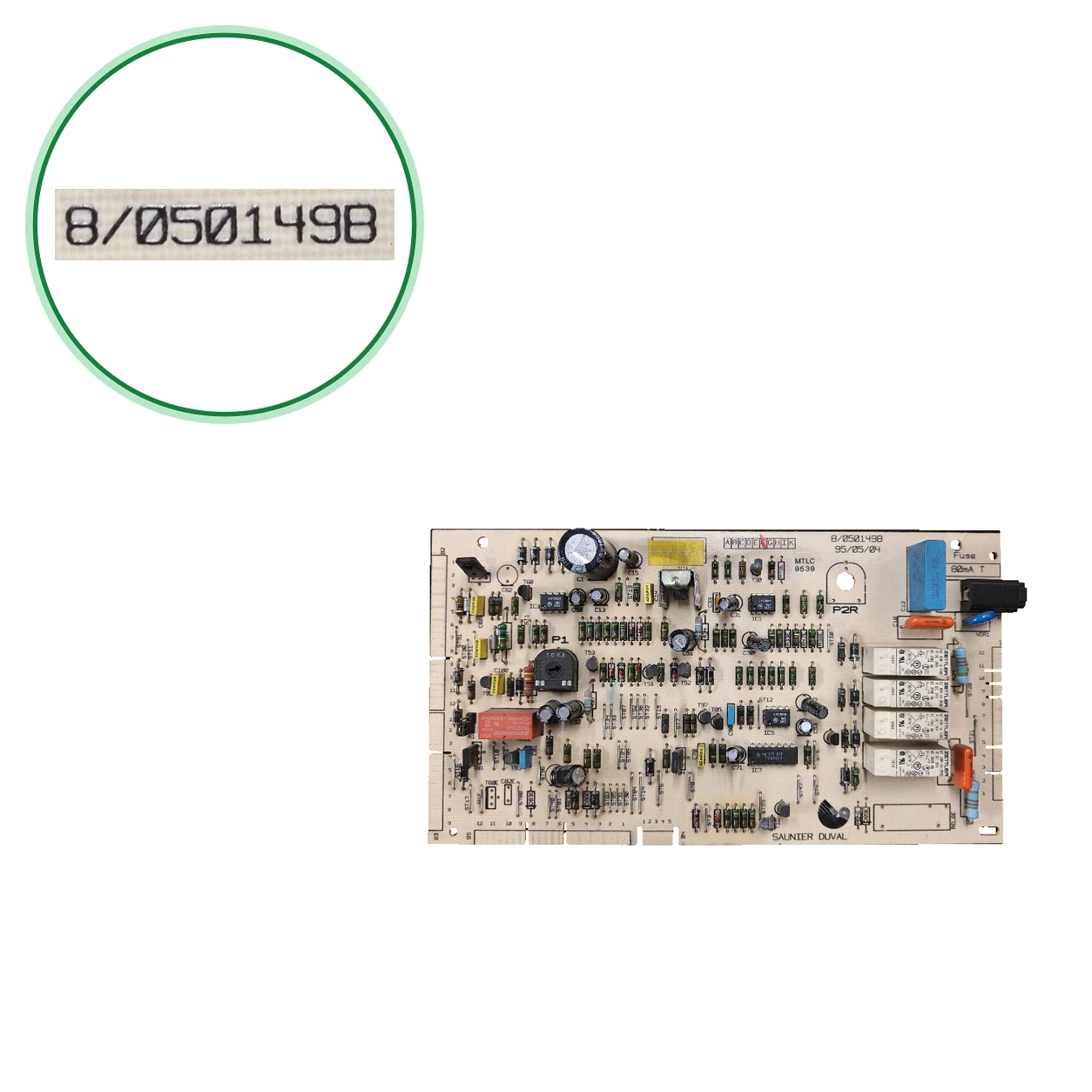

- Busca en la placa el código 8/050149B y la designación MTLC 9539; esta unidad marca también 95/05/04.
- Comprueba el relé Zettler AZ696-1A-24DE, el marcado de 230 V y la serigrafía del fusible (80mAT).
- No la confundas con otras placas de la familia: de despieces da 05712700 para la Thelia 23 y 05712800 para la Thelia 23 E, ambas posteriores a 1993. Compara el código impreso, no solo el modelo.
- Aplicación registrada: esta placa solo para la Thelia 23. Mira el modelo en la placa de características de tu caldera.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Saunier Duval
- Uniclima internal SKU
- TETH23
- Brand
- Saunier Duval
- Type of part
- Saunier Duval
- Units in stock
- 2 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Fuse screen printing
- 80mAT
- Inventario — Marcado de tensión
- 230 V
- Inventario — Fusible de entrada/subconjunto
- 2 A mAT
- Inventario — Relés ZETTLER AZ 696-1A-24DE
- bobina DC 24 V; contactos AC 250 V
- Inventory — Application indicated in inventory
- THELIA 23
- Relé AZ696 de la placa (ficha de Zettler, valores de la serie) — Fabricante y serie
- Zettler · serie AZ696 · Ficha Zettler AZ696
- Relé AZ696 de la PCB (ficha de Zettler, valores de la serie) — Contactos
- 10 A a 250 V AC (uso general, 70 °C) · Ficha Zettler AZ696
- Relé AZ696 de la placa (ficha de Zettler, valores de la serie) — Conmutación máxima
- 240 V DC o 440 V AC · Ficha Zettler AZ696
- Relé AZ696 de la placa (ficha de Zettler, valores de la serie) — Bobina de 24 V DC
- Conexión mín. 16,8 V · máx. 54,0 V · 2200 Ω ±10 % · Ficha Zettler AZ696
- Relé AZ696 de la PCB (ficha de Zettler, valores de la serie) — Tiempos típicos
- Operación 10 ms · liberación 5 ms · Ficha Zettler AZ696
- Identification — Marked designation
- MTLC
- Identification — Marked code
- 9539; 8/050149B; 95/05/04
- Identification — Marked code
- AZ696-1A-24DE
- Identification — Marked code
- LM358N; MC14518BCP
- Technical sheet: Fuse screen printing
- 80mAT
- Datos del inventario — Marcado de tensión
- 230 V
- Datos del inventario — Fusible de entrada/subconjunto
- 2 A mAT
- Datos del inventario — Relés ZETTLER AZ 696-1A-24DE
- bobina DC 24 V; contactos AC 250 V
- Inventory data — Application indicated in inventory
- THELIA 23
- Referencia registrada
- 8/050149B
- Modelo registrado
- MTLC 9539
- Additional markings
- Marcados literales: 95/05/04 en la placa (significado no confirmado). En la etiqueta de bolsa aparece 100130F; se conserva como código de embalaje, sin atribuirlo a la placa ni clasificarlo como OEM.
- Aplicaciones pendientes de comprobar
- Transcripción existente de en «Compatibilidades»; no se ha validado documentalmente en esta actualización y no debe tratarse como compatibilidad verificada: THELIA 23
Before purchasing
- No compatible o excluidos: Saunier Duval Thelia 23 E (posterior a 1993) — de despieces (1 origen) le asigna otro circuito: 05712800
- No confundir: 05712700 — Circuito impreso Saunier Duval que de recambios dan para la Thelia 23 posterior a 1993, la Thelia 623 y la Thema F 23 (una lo escribe 5712700) — Es otro código y ninguna de esas cita 8/050149B. Compara el código impreso en tu placa.
- No confundir: 05712800 — Circuito impreso Saunier Duval que la misma da para la Thelia 23 E posterior a 1993 — Es otro código; no cita 8/050149B.
- No hemos encontrado una referencia de recambio Saunier Duval que una este circuito con la Thelia 23: la compatibilidad la confirma. Compara siempre el código impreso en tu placa.
- Thelia 23 registrada. da el 8/050149B como placa Saunier Duval, sin modelo. 05712700 como circuito de las Thelia (una, para la Thelia 23 posterior a 1993); manda lo registrado.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Thelia 23.
Frequently asked questions: Saunier Duval
¿Cómo identifico esta PCB electrónica?
Busca el código 8/050149B y la designación MTLC 9539. Esta unidad marca además 95/05/04, el relé AZ696-1A-24DE y los componentes LM358N y MC14518BCP. Compara el código del circuito, no solo la forma de la placa.
¿Sirve para mi Saunier Duval Thelia 23?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Thelia 23. Ninguna web que hayamos podido abrir lo cita junto a un modelo de caldera: solo lo asocia a Saunier Duval, sin modelo. Un despiece de da para la Thelia 23 posterior a 1993 otro circuito, el 05712700; compara el código impreso en tu placa.
¿Sirve para la Thelia 23 E?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: solo la ha registrado para la Thelia 23. de despieces lista para la Thelia 23 E posterior a 1993 el circuito 05712800, otro código. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llama al 911 17 77 77.
¿Es lo mismo que la PCB 05712700 que dan de recambios?
No lo sabemos. da el circuito Saunier Duval 05712700 para la Thelia 23, la Thelia 623 y la Thema F 23 posteriores a 1993, y lo da para la Thelia 623 y la 623 NC. Ninguna cita 8/050149B y Sin confirmar: ambos códigos. Si tu placa marca 8/050149B, es esta; si marca otro código, compáralo antes de pedirla.
¿Qué significan MTLC 9539, 8/050149B y 95/05/04?
8/050149B es el código del circuito y MTLC 9539 la designación marcada (MTLC) con su número. el 8/050149B como placa electrónica original Saunier Duval. El 95/05/04 también figura marcado, pero sin confirmación adicional lo explica. Los códigos marcados no acreditan compatibilidad con otras variantes.
¿Qué es el relé AZ696-1A-24DE de la PCB?
Es un relé Zettler con bobina de 24 V DC y contactos de 250 V AC, según el marcado de la placa. La ficha de Zettler describe la serie AZ696 (contactos de 10 A a 250 V AC; bobina de 24 V con conexión mínima de 16,8 V) y pone de ejemplo el AZ696-1CE-24DE. No recoge la variante exacta 1A-24DE.
Who should install it?
Un técnico cualificado: la placa marca 230 V. Desconecta la caldera de la red antes de tocar nada.
