Viessmann 7782404 Control Board (PCB 7528762-4) for Vitodens 050 W
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica con aplicación registrada para Vitodens 050 W. Su función concreta dentro del equipo está pendiente de confirmar.
- Type of part
- Viessmann
- Status
- Refurbished
- internal SKU
- PLC295
- Warranty
- 1 year
VAT included Stock · 1 unit
Viessmann compatible boilers
Viessmann. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Viessmann Vitodens 050 W | Viessmann | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

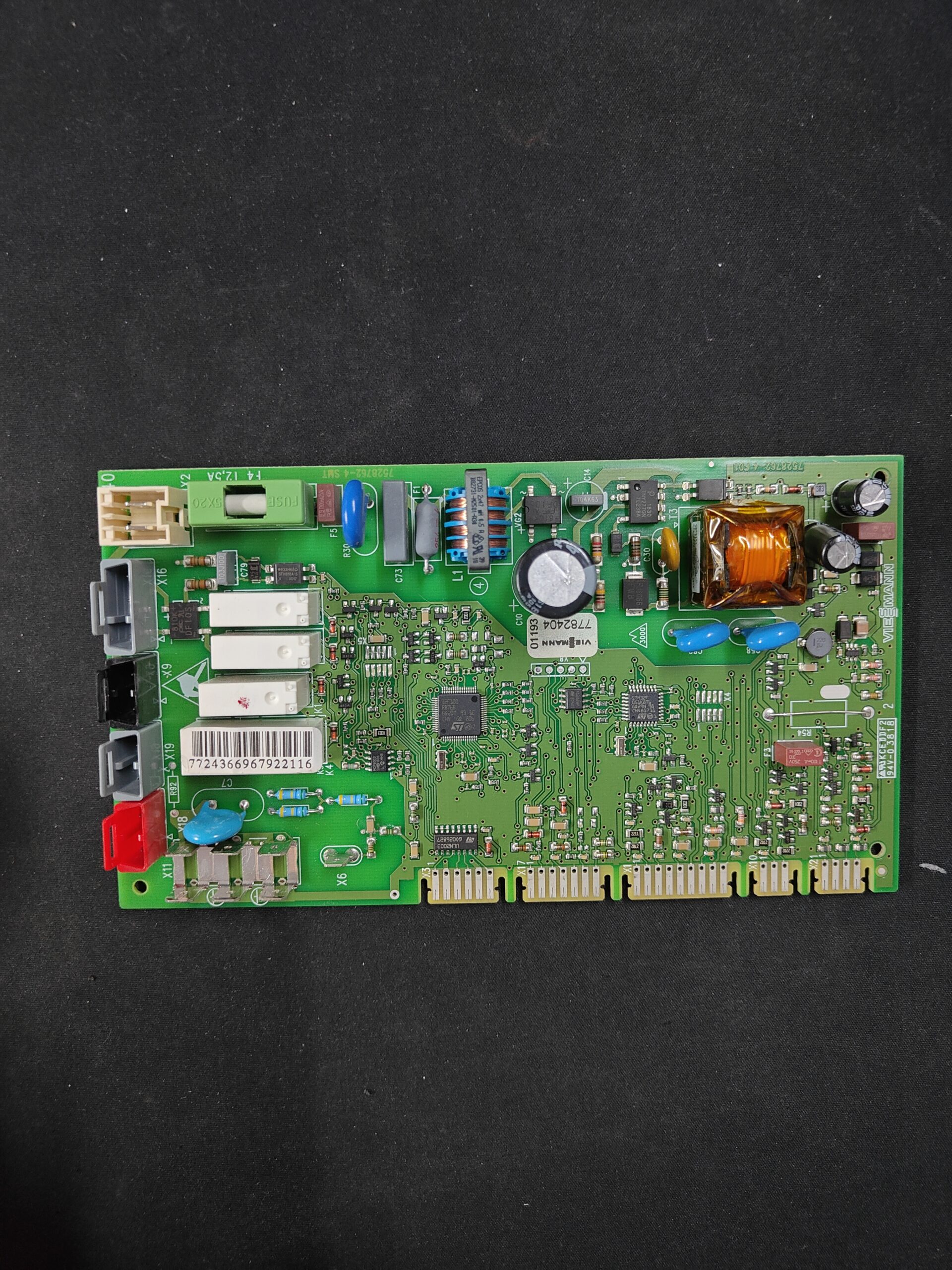

- Check the label on your PCB: it should have 7782404 and 01193, and under the barcode 7724366967922116.
- Look for the code 7528762-4 on the PCB (with F01 on the component side and F02 and SMB on the solder side).
- Check the fuse holder: molded FUSE 5X20 and silkscreen F4 1.25A.
- No la confundas con otras placas de la Vitodens 050: la 7869893 (Main PCB ) ni las de display 7842163 y 7841887. Son otros códigos.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Viessmann
- Uniclima internal SKU
- PLC295
- Brand
- Viessmann
- Type of part
- Viessmann
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Fuse holder molding
- FUSE 5X20
- Inventory — PCB
- 94V-0 3818
- Silkscreen next to the fuse holder
- F4 1.25A
- Inventory — Application indicated in inventory
- VITODENS 050 W
- Codes on label
- 7782404; 01193
- Code under barcode
- 7724366967922116
- PCB marking on the component side
- 7528762-4 F01
- PCB marked on the soldering side
- 7528762-4 SMB; 7528762-4 F02
- Identification — Marked code
- 7782404
- Identification — Marked code
- 01193
- Identification — Marked code
- 7528762-4
- Identification — PCB marking on the component side
- 7528762-4 F01
- Identification — PCB markings on the solder side
- 7528762-4 SMB; 7528762-4 F02
- Technical sheet: Fuse holder molding
- FUSE 5X20
- Inventory data — PCB
- 94V-0 3818
- Inventory data — Fuse holder molding
- FUSE 5X20
- Inventory data — Screen printing next to the fuse holder
- F4 1.25A
- Inventory data — Application indicated in inventory
- VITODENS 050 W
- Inventory data — Codes on label
- 7782404; 01193
- Inventory data — Code under barcode
- 7724366967922116
- Pending applications to verify
- VITODENS 050 W — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- No confundir: 7869893 — Main PCB VBC115-A10.006 / A10.008 de la Vitodens 050 (BPJC 29 kW, BPJD 29 y 35 kW) según británicas; francesa la llama «Boitier de controle du bruleur» en la BPJD 24 kW — Otro código: ninguna ficha cita 7782404 ni 7528762-4. No sabemos si son equivalentes: compáralos antes de pedir.
- No confundir: 7842163 — DISPLAY PCB de la Vitodens 050 británica; francesa la llama «Module de commande vitodens 050» — Placa de display, pieza distinta.
- No confundir: 7841887 — DISPLAY PCB de la 050, que anota «7841888 IS MAIN PCB» — Placa de display, pieza distinta; la une a 7782404.
- No confundir: 7865488 — «Platine module vd050» en la nomenclatura de francesa de la Vitodens 050 W BPJD 24 kW — Otro código: esa no cita 7782404. Compáralos antes de pedir.
- Todos los códigos salen de la etiqueta y del circuito de la pieza. Ninguna página externa leída los cita. otro código, 7869893, como placa principal de la Vitodens 050: compáralos antes de pedirla.
- Compatibilidad con la Vitodens 050 W registrada. sin confirmación adicional externa abierta cita 7782404 ni 7528762-4; otro código, 7869893, como placa principal de la Vitodens 050.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Viessmann Vitodens 050 W.
Frequently asked questions: Viessmann
How do I identify the Viessmann 7782404 PCB?
Look at the label: it has 7782404 and 01193, and under the barcode 7724366967922116. The PCB has 7528762-4; in our unit, it appears as 7528762-4 F01 on the component side and as 7528762-4 F02 and 7528762-4 SMB on the solder side. Next to the fuse holder, molded FUSE 5X20 and screen printing F4 1.25A.
Is it compatible with my Viessmann Vitodens 050 W?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Vitodens 050 W. sin confirmación adicional externa que hemos abierto cita 7782404, y para la Vitodens 050 BPJC y BPJD otro código, el 7869893. Si tu caldera es otra, compara los códigos o envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características, o llama al 911 17 77 77.
What do 7782404, 01193, 7528762-4, and 7724366967922116 mean?
El 7782404 es el código marcado en la etiqueta y el que usamos como principal. El 7528762-4 es el código del circuito impreso, marcado en ambas caras. El 7724366967922116 es el número bajo el código de barras. Del 01193, segundo código de la etiqueta, no hemos encontrado sin confirmación adicional que explique qué indica.
Is it the same as the 7869893 or other PCBs from the Vitodens 050?
No lo sabemos y no las damos como equivalentes. británicas dan la 7869893 como Main PCB de la Vitodens 050 (VBC115-A10.006 en la ficha de la BPJC 29 kW, A10.008 en otras) y francesa la llama «Boitier de controle du bruleur». La 7842163 y la 7841887 salen como placas de display, y una lista anota que la 7841888 es la placa principal. Sin confirmar: 7782404 ni 7528762-4: compara siempre el código de tu placa.
What PCBs does the Vitodens 050 W have and which one is it?
The installation and service manual of Viessmann (type BPJC, edition 9/2014) shows in its diagram a "Main PCB" (A1) in the control unit box according to page 63, and a "Power supply unit" (A2). The manual for the BPJD also places the "Main PCB" in that box. Their parts lists do not include order numbers: they request serial number, assembly, and position. No document specifies what 7782404 is.
Who should install this PCB?
A qualified technician. The Vitodens 050-W manual specifies a nominal voltage of 230 V~. Before touching anything, the electrical supply must be cut off.
