PCB Electrónica Viessmann 7556174-2 · 7556174 Para Vitodens 100

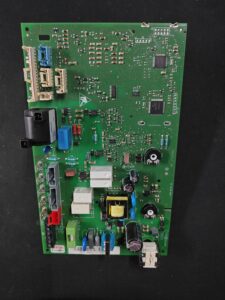

Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de una caldera Viessmann, con aplicación registrada para la Vitodens 100. Lleva el circuito integrado TNY275GN y un portafusible «FUSE 5X20» con «T2.5A» junto a F4.
- Type of part
- Viessmann
- Status
- Refurbished
- internal SKU
- PLC288
- Warranty
- 1 year
VAT included OUT OF STOCK
Viessmann compatible boilers
Viessmann. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Viessmann 200 (modelo exacto sin concretar) | Viessmann | Unconfirmed |
|---|---|---|
| Viessmann Vitodens 100 | Viessmann | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

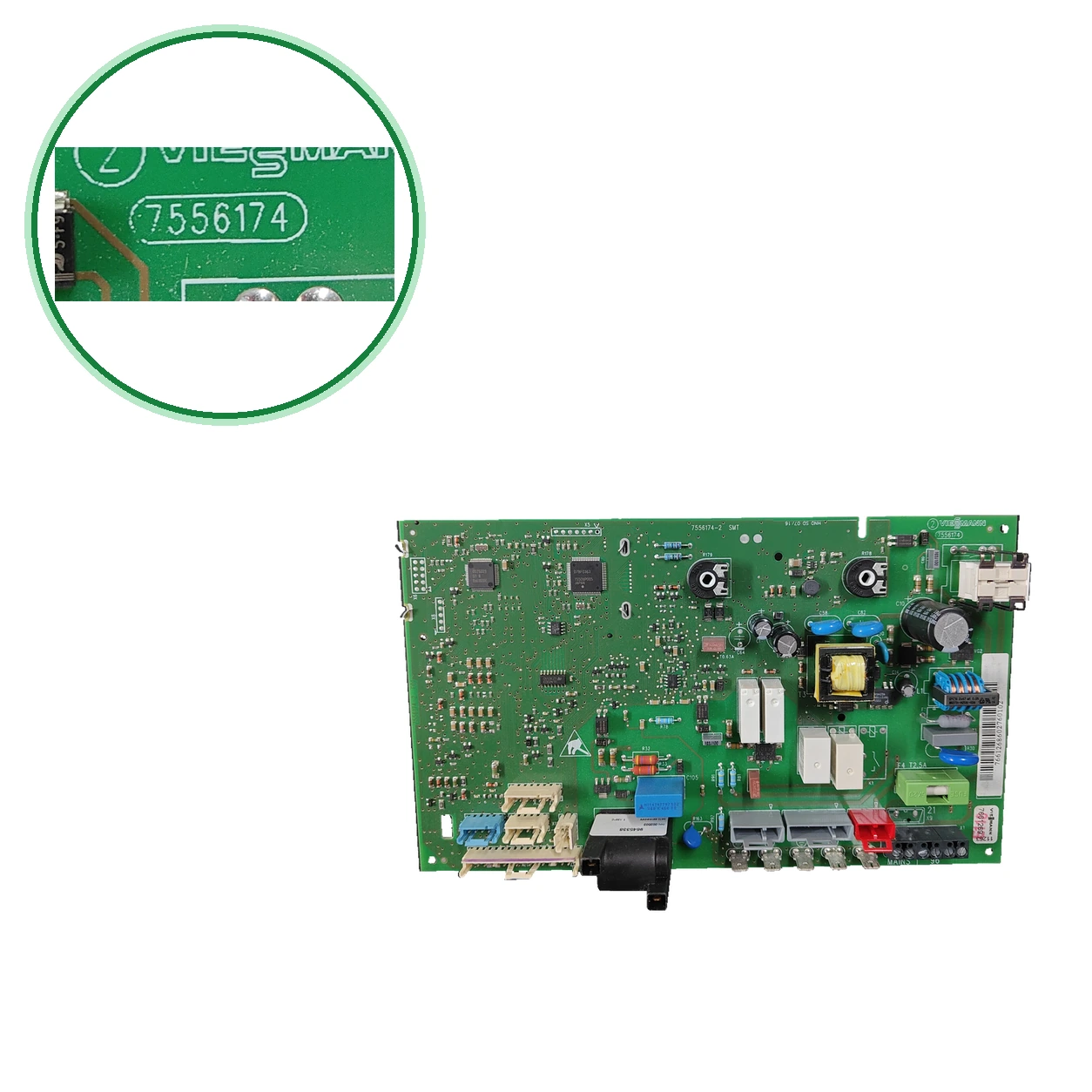

- Busca en la placa la serigrafía «7556174-2». También se escribe 7556174 2, 7556174/2, 7556174.2 o 75561742, y junto a ella van las marcas SMT y SMB.
- Check the integrated circuit TNY275GN, the fuse holder "FUSE 5X20" with "T2.5A" next to F4, and the EPCOS inductor of 2×47 mH.
- No la confundas con otras placas Viessmann de código distinto, como 7842194, 7450155, 7556182 o 7823072 (VR 20), ni con el control de quemador LGM 29.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características.
Technical sheet: viessmann Viessmann
- Uniclima internal SKU
- PLC288
- Brand
- Viessmann
- Type of part
- Viessmann
- Units in stock
- 0 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- CI visible
- TNY275GN
- Código de barras visible
- 7661268602760102
- Serigrafía PCB junto al fusible F4
- T2.5A
- Marcado del portafusible
- FUSE 5X20
- Serigrafía PCB
- 7556174-2; SMT; SMB
- Inductor EPCOS
- 2×47 mH
- Datos adicionales — Capas de la PCB
- 3 · Foro (PCB 7556174-2 de una Viessmann 200)
- Ficha técnica — CI visible
- TNY275GN
- Ficha técnica — Código de barras visible
- 7661268602760102
- Ficha técnica — Serigrafía PCB junto al fusible F4
- T2.5A
- Ficha técnica — Marcado del portafusible
- FUSE 5X20
- Ficha técnica — Serigrafía PCB
- 7556174-2; SMT; SMB
- Ficha técnica — Inductor EPCOS
- 2×47 mH
- Referencia registrada
- 7556174
- Additional markings
- CI visible: TNY275GN. Código de barras: 7661268602760102. Serigrafía junto a F4: T2.5A. Portafusible: FUSE 5X20. PCB: 7556174-2; SMT; SMB. Inductor EPCOS: 2 × 47 mH.
- Aplicaciones pendientes de comprobar
- Vitodens 100 — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- Un hilo de sobre la placa 7556174-2 de una Viessmann 200 describe daños en la placa tras fallar el convertidor y un resistor, con un resistor quemado por el que la señal sigue hacia la electrónica. Es un caso de foro.
- To be confirmed: Viessmann 200 (modelo exacto sin concretar) — 1 origen: un foro técnico cita la placa 7556174-2 en una «Viessmann 200»
- No confundir: 7842194 — Placa electrónica de la «Vitodens 100W» en el listado de — Otro código: sin confirmación adicional lo une a 7556174-2. Para la Vitodens 100, registrado: la 7556174-2.
- No confundir: 7823072 — Placa VR 20 que para varias Vitodens 100/200/222/300, Vitopend 200 y Vitoplus 300 — Otra placa de otro código, que Sin confirmar: a 7556174-2.
- No confundir: LGM 29 — Control de quemador (Brennersteuergerät) en la lista de piezas de la Vitodens 100 — Es otra pieza de la misma caldera, no esta placa.
- No confundir: 7450155 — Placa o unidad de mando (Platine / Bedienungseinheit) que un técnico dio a un usuario de una Vitodens 100 de 2003, en el foro de Viessmann — Otro código: sin confirmación adicional lo une a 7556174-2.
- No confundir: 7556182 — Placa «CONDENS» de Viessmann en online — Código parecido pero distinto: no lo une a 7556174 ni a 7556174-2 y no indica calderas.
- Los manuales y listas de piezas de la Vitodens 100 y 100-W que hemos leído no recogen el código 7556174 ni el 7556174-2. En las páginas de que hemos abierto (portadas, índices y primeras páginas de listado) tampoco aparecen. No damos referencia de catálogo de Viessmann.
- Vitodens 100 registrada. Un solo origen externo (un foro) cita la placa 7556174-2 en una Viessmann 200 (se leyeron el título y el post #3; el resto del hilo no). Ningún manual ni lista de piezas leído la recoge.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Viessmann Vitodens 100.
