PCB Electrónica Viessmann 7661201 · CML-G 3F1 Para Vitodens 100
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de la caldera Viessmann Vitodens 100, identificada por su designación 7661201 y el circuito CML-G 3F1. Un técnico debe descartar otras causas antes de cambiarla.
- Type of part
- Viessmann
- Status
- Refurbished
- internal SKU
- PLC286
- Warranty
- 1 year
VAT included OUT OF STOCK
Viessmann compatible boilers
Viessmann. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Viessmann Vitodens 100 | Viessmann | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

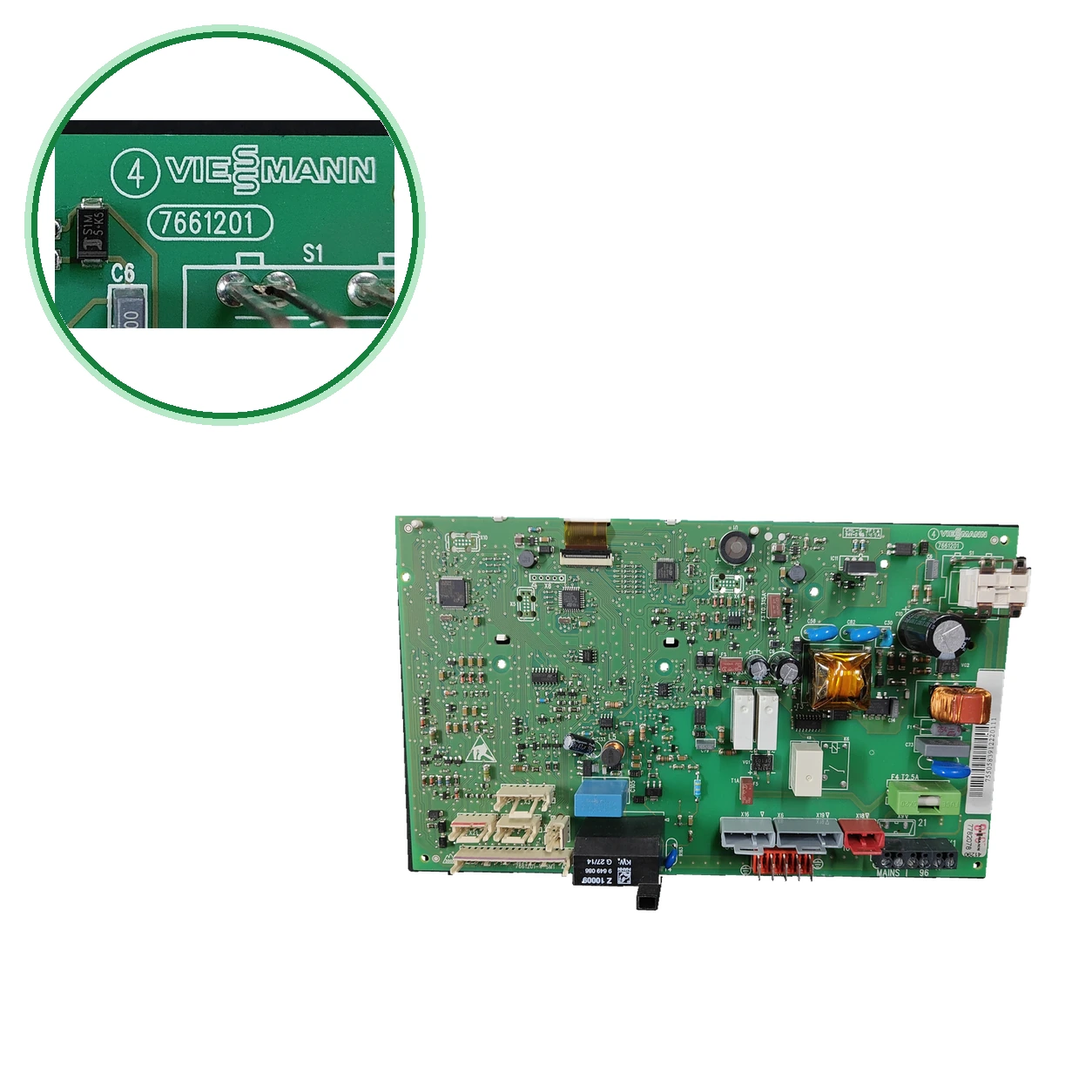

- Busca en la placa la designación 7661201 y el código del circuito CML-G 3F1, y compáralos con los de tu placa.
- Also compare 7661201-4 3MB, 7782078 and 7550583912220111, as well as the fuses F4 (T2.5 A) and F3 (T0.315 A).
- No la confundas con otras placas Viessmann: la VR 20 (7823072), la HBMU S1 (7898424, 7895572…) o el LGM 29 (7865533, Vitodens 300) llevan otros códigos.
- Comprueba que tu caldera es una Vitodens 100 y que el bornero (marcado MAINS L /96 /N) y los conectores coinciden con los de tu placa.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Technical sheet: viessmann Viessmann
- Uniclima internal SKU
- PLC286
- Brand
- Viessmann
- Type of part
- Viessmann
- Units in stock
- 0 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- F4 marcado
- T2,5A
- Bornero marcado
- MAINS L /96 /N
- Clasificacion PCB
- 94V-0
- Inventario — Fusible F3
- T0,315 A
- Inventario — Subcomponente negro
- Z 10009 / 6 049 086 / KW G 27/14 Z 10009 / 9 649 086 / KW C 21/14
- Inventory — Application indicated in inventory
- VITODENS 100
- Inventory — Marked code
- 7661201-4 3MB; 7782078; 7550583912220111; Z10009 /9 649 086 /KW:G27/14
- Identification — Marked designation
- 7661201
- Identification — Marked code
- CML-G 3F1
- Identification — Marked code
- 7661201-4 3MB
- Identification — Marked code
- 7782078
- Identification — Marked code
- Z10009 /9 649 086 /KW:G27/14
- Ficha técnica — F4 marcado
- T2,5A
- Ficha técnica — Bornero marcado
- MAINS L /96 /N
- Ficha técnica — Clasificacion PCB
- 94V-0
- Datos del inventario — Fusible F3
- T0,315 A
- Datos del inventario — Subcomponente negro
- Z 10009 / 6 049 086 / KW G 27/14
- Datos del inventario — Subcomponente negro
- Z 10009 / 9 649 086 / KW C 21/14
- Inventory data — Application indicated in inventory
- VITODENS 100
- Inventory data — Marked code
- 7661201-4 3MB; 7782078; 7550583912220111; Z10009 /9 649 086 /KW:G27/14
- Additional markings
- PCB clase 94V-0; marcado PCB CML-G 3F1. Fusibles: F3 T0,315 A; F4 T2,5 A. Bornero MAINS L/96/N. Componentes negros: Z 10009 / 6 049 086 / KW G 27/14 y Z 10009 / 9 649 086 / KW C 21/14. Otros códigos marcados: 7661201-4 3MB; 7782078; 7550583912220111; Z10009 / 9 649 086 / KW:G27/14.
- Aplicaciones pendientes de comprobar
- Viessmann VITODENS 100 — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- No confundir: 7823072 — Leiterplatte VR 20 (platine VR 20) — Otra placa con otro código. La lista de piezas de la Vitodens 100 la nombra (pos. 098), alemana la da para la Vitodens 100 WB1 y otras Vitodens, y francesas la listan en la Vitodens 100 WB1. Ninguna cita 7661201.
- No confundir: 7868923 / 7894122 / 7898424 / 7895572 — Placa HBMU S1 (unidad de control) de la Vitodens 100 — polaca da estos códigos para la Vitodens 100-W y una italiana anuncia «7898424, ex 7895572» para la Vitodens 100. Son otros códigos; ninguna cita 7661201.
- No confundir: 7865533 — Brennersteuergerät LGM 29 que Viessmann da para cambiar en la Vitodens 300 — Pedido 7865533 del LGM 29 de la Vitodens 300. El LGM 29 también figura en la lista de piezas de la Vitodens 100 (pos. 086), sin código. Ninguna página lo une a 7661201; compáralo antes de pedir.
- Solo un foro cita 7661201. Ninguna página externa leída cita 7782078, CML-G 3F1, 7550583912220111 ni los marcados Z 10009.
- Solo un foro une la 7661201 con la Vitodens 100; ninguna lista de piezas leída la cita (las de la WB1 nombran la VR 20, 7823072). La compatibilidad la confirma.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Viessmann Vitodens 100.
Frequently asked questions: viessmann
Where is the code for this PCB and what other markings should I compare?
La designación 7661201 y el código del circuito CML-G 3F1 van marcados en la placa. Compara también 7661201-4 3MB, 7782078, 7550583912220111, los marcados Z 10009 del subcomponente negro y los fusibles F4 T2,5 A y F3 T0,315 A. Solo un foro cita 7661201; el resto de marcados no los hemos encontrado en páginas externas.
Is it compatible with my Viessmann Vitodens 100?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para la Vitodens 100, y el hilo «Viessmann Vitodens 100 (7661201)» de nombra esta placa en esa caldera. Es la única que la cita: ninguna lista de piezas leída la nombra, y la Vitodens 100 tiene varios tipos (WB1 y WB1A en las listas de recambios leídas). Si dudas de la tuya, envíanos desde Contacto una foto de la placa de características o llama al 911 17 77 77.
¿Sirve para una Vitodens 111-W, 200 o 300?
La compatibilidad de esta variante está pendiente de confirmar. No lo hemos registrado. solo la ha registrado para la Vitodens 100 y sin confirmación adicional externa leída la une a otra caldera. Compara los códigos 7661201 y CML-G 3F1 y envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.
¿Qué significan 7661201, CML-G 3F1 y 7782078?
7661201 es la designación marcada de la placa, con la que un foro la identifica en la Vitodens 100. CML-G 3F1 es el código del circuito (PCB) marcado en ella. 7782078 y 7661201-4 3MB son otros marcados de nuestra unidad; ninguna página externa leída los cita, así que no los interpretamos.
¿Aparece la 7661201 en la lista de piezas de la Vitodens 100?
To be confirmed: No la hemos visto. La lista de piezas de la Vitodens 100 (Serviceanleitung, copia ) nombra la Leiterplatte VR 20 (pos. 098), la Opto Link (084), la Adapterleiterplatte (085) y el Brennersteuergerät LGM 29 (086), pero ninguno de los códigos de la pieza aparece en el texto leído. francesas que listan las piezas de la Vitodens 100 WB1 tampoco la citan: nombran la platine VR 20 con el código 7823072. Identifica la placa por sus marcados, no por el nombre.
¿Se parece a la PCB VR 20 (7823072) o a la HBMU S1 de la Vitodens 100?
Son otros códigos y otros nombres de placa. alemana da la VR 20 (7823072) para la Vitodens 100 WB1, entre otras Vitodens. polaca da la HBMU S1 (7868923 / 7894122 / 7898424 / 7895572) para la Vitodens 100-W y una italiana anuncia «7898424, ex 7895572». Ninguna de esas páginas cita 7661201, CML-G 3F1 ni 7782078. Confirmación registrada: la 7661201 para la Vitodens 100: compara siempre los marcados de tu placa antes de pedir.
What should I check before installing it and who should do it?
En nuestro ejemplar están marcados F4 T2,5 A y F3 T0,315 A, y el bornero lleva MAINS L /96 /N. Compáralos con los de tu placa: son marcados del ejemplar, no mediciones de funcionamiento. Antes de cambiarla, comprueba los fusibles y las conexiones. Debe montarla un técnico cualificado: la placa se conecta a la red eléctrica (bornero MAINS L/N).
