PCB Electrónica Viessmann VBC113-C10.001 · 7509664-4 Para Vitodens 100

Aplicación a la variante exacta pendiente de confirmar. Placa de control o regulación con aplicación registrada para Vitodens 100-W WB1C. Los bloqueos intermitentes, la falta de respuesta a los mandos o el fallo de encendido requieren diagnóstico; no verifican por sí solos la avería de esta pieza.

Type of part: Viessmann
Status: Refurbished
internal SKU: PLC289
Warranty: 1 year

VAT included OUT OF STOCK

Compatibility

Viessmann compatible boilers

Viessmann. 0 compatibilidades contrastadas. Hay otros 6 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Viessmann Vitodens 100-W WB1C 35 kW Combi	Viessmann	Unconfirmed
Viessmann Vitodens 100	Viessmann	Unconfirmed
Viessmann Vitodens 100-W WB1C 19 kW	Viessmann	Unconfirmed
Viessmann Vitodens 100-W WB1C 26 kW	Viessmann	Unconfirmed
Viessmann Vitodens 100-W WB1C 30 kW Combi	Viessmann	Unconfirmed
Viessmann Vitodens 100-W WB1C 35 kW de un circuito (Uml./System)	Viessmann	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

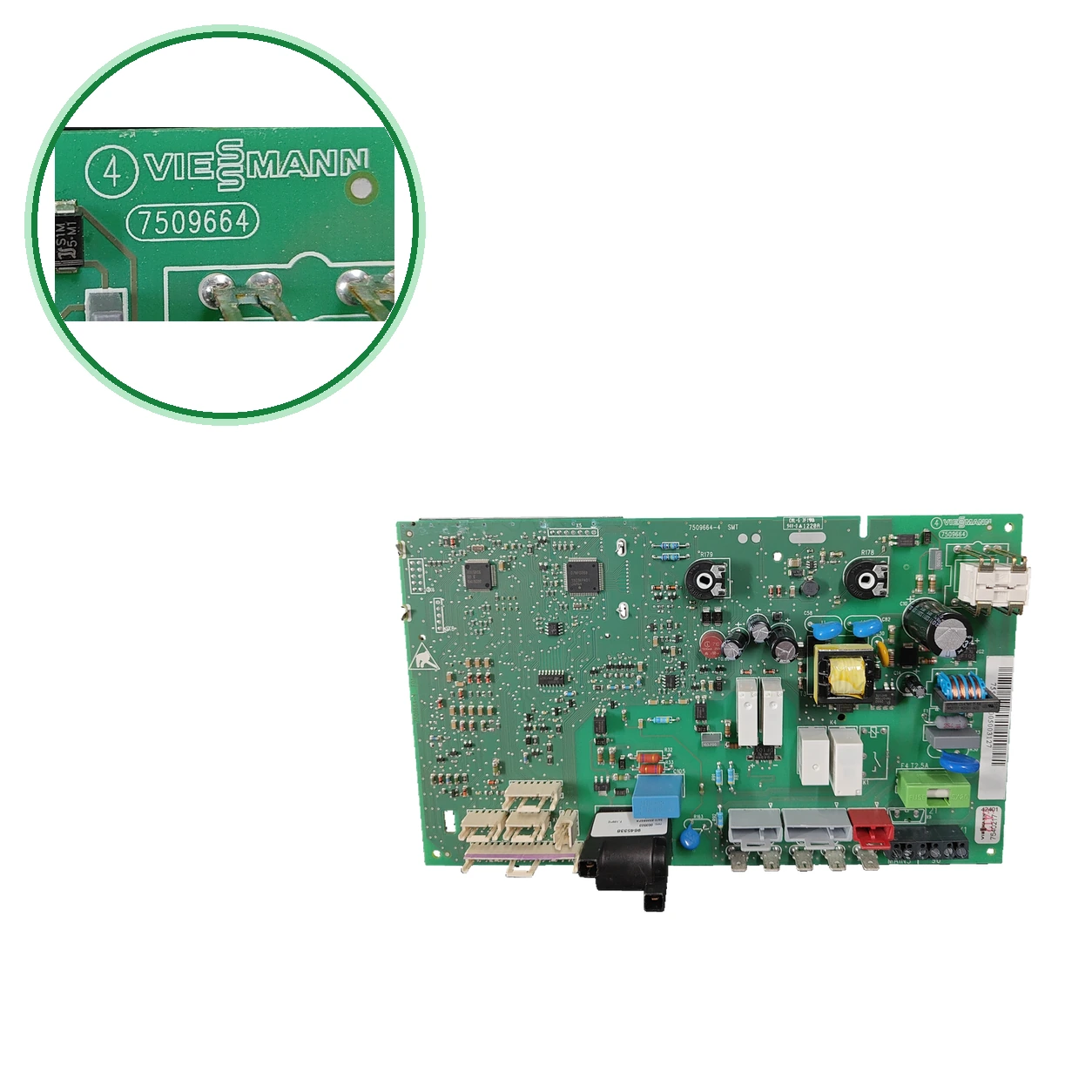

Busca en la placa los marcados 7509664-4 (con SMT o SMB) y 7540217: son los de nuestra unidad.
Compara con el modelo VBC113-C10.001 y con la referencia Viessmann 7841748 que al control de la Vitodens 100-W WB1C.
No la confundas con los números de caldera completa (7499418, 7499420, 7499430…) ni con 7838301, cuya relación no consta.
coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.

Technical data

Viessmann

Uniclima internal SKU: PLC289
Brand: Viessmann
Type of part: Viessmann
Units in stock: 0 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

F4: Serigrafia T2.5A
Fuse holder: Serigrafia5x20
Inventario — Formato fusible: 5x20 mm
Inventory — PCB Marking: 94V-0 1228A
Inventory — Marked subcomponent: DF10S
Inventory — Application indicated in inventory: VITODENS 100
Inventory — Marked code: 7540217; 7509664-4 F02
Datos del recambio 7841748 según — Peso: 1,48 kg ·
Datos del recambio 7841748 según — Presentación: Bloque de control con carcasa de plástico y manetas · (mismo texto)
Identification — Marked code: 7540217
Identification — Marked code: 7509664-4 SMB
Identification — Marked code: 7509664-4 F02
Ficha técnica — F4: Serigrafia T2.5A
Ficha técnica — Portafusible: Serigrafia5x20
Datos del inventario — Formato fusible: 5x20 mm
Inventory data — PCB marking: 94V-0 1228A
Inventory data — Marked subcomponent: DF10S
Inventory data — Application indicated in inventory: VITODENS 100
Inventory data — Marked code: 7540217; 7509664-4 F02
Referencia registrada: 7509664
Registered model: VBC113-C10.001
Additional markings: Variante PCB: 7509664-4 SMT; también marcado 7509664-4 SMB. Fusible F4: T2.5A, formato 5 × 20 mm; portafusible serigrafiado 5x20. PCB: 94V-0 1228A. Subcomponente: DF10S. Códigos adicionales: 7540217; 7509664-4 F02.
Pending applications to verify: VITODENS 100 — compatibilidad anotada; pendiente de confirmar por variante.

Before purchasing

To be confirmed: Viessmann Vitodens 100-W WB1C 35 kW Combi —; indica que la placa solo vale para la de un circuito
No confundir: 7499418, 7499420, 7499430… — Números de caldera completa (Grundgerät) Vitodens 100-W WB1C — Identifican la caldera entera, no la placa: la placa es 7841748 / VBC113-C10.001
No confundir: 301322 — Código de artículo interno — No es de Viessmann; la referencia del fabricante es 7841748
To be confirmed: británica y otra en inglés titulan la PCB como «7838301 7841748» sin explicar la relación entre ambos números.
VBC113-C10.001 = control 7841748 de la Vitodens 100-W WB1C en ( o más). Los marcados 7509664/7540217 solo los liga al 7841748 una ficha, por confirmar. Sin documento oficial leído.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Viessmann Vitodens 100; Viessmann Vitodens 100-W WB1C 19 kW; Viessmann Vitodens 100-W WB1C 26 kW; Viessmann Vitodens 100-W WB1C 30 kW Combi; Viessmann Vitodens 100-W WB1C 35 kW de un circuito (Uml./System).

Frequently Asked Questions

Frequently asked questions: Viessmann

What PCB is the VBC113-C10.001 and what fault codes does it have marked?

Es la placa de regulación de la Viessmann Vitodens 100-W WB1C. la referencia Viessmann 7841748 para ese control. En nuestra unidad el circuito va marcado 7509664-4 (con SMT, SMB y F02) y 7540217.

Is it compatible with my Vitodens 100?

La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: Sí: registrada: para la Vitodens 100. concretan que el control VBC113-C10.001 es de la Vitodens 100-W WB1C: 19 kW, 26 kW, 30 kW combi y 35 kW de un circuito, con cada una. La 35 kW combi consta solo en y ruso con el mismo marcado dice que la placa solo vale para la de un circuito. Si dudas, envíanos desde Contacto una foto de la placa de características.

What are the differences between 7509664-4, 7509664, 7540217, and 7841748?

7841748 es la referencia Viessmann del control VBC113-C10.001. 7509664 y 7540217 son los números que dan como marcado de la placa de y la ficha de ( repite su texto); solo los liga con el 7841748, así que esa relación queda por confirmar. En nuestra unidad figuran 7509664-4 y 7540217. El sufijo -4 solo lo usa la ficha; los demás lo omiten.

¿Qué es el 7838301 que algunas ponen junto al 7841748?

británica y otra en inglés titulan la PCB de la Vitodens 100 WB1C como «7838301 7841748» y no explican la relación. No podemos confirmar si es una referencia anterior o una variante. Compara por VBC113-C10.001 y 7509664-4, y envíanos foto si tu placa lleva otro marcado.

¿Se cambia solo la PCB o el bloque de control entero?

Dos fichas ucranianas (con texto casi idéntico) dicen que el recambio 7841748 se sustituye como bloque completo, con carcasa de plástico y manetas. Esta ficha es de la placa electrónica; si tu caldera necesita el bloque entero, consúltanos antes por Contacto.

What should I check before replacing the PCB?

To be confirmed: El fusible F4: la serigrafía de la placa lo marca T2.5A y el portafusibles es de 5x20 mm. británica pide además contrastar el número de pieza con el manual técnico de la caldera antes de pedirla.

Can I install it myself?

To be confirmed: No conviene: es una caldera de gas y la instalación debe hacerla un técnico cualificado. británica exige instalador registrado Gas Safe y otra ucraniana recomienda un técnico cualificado para instalarla y ajustarla.
