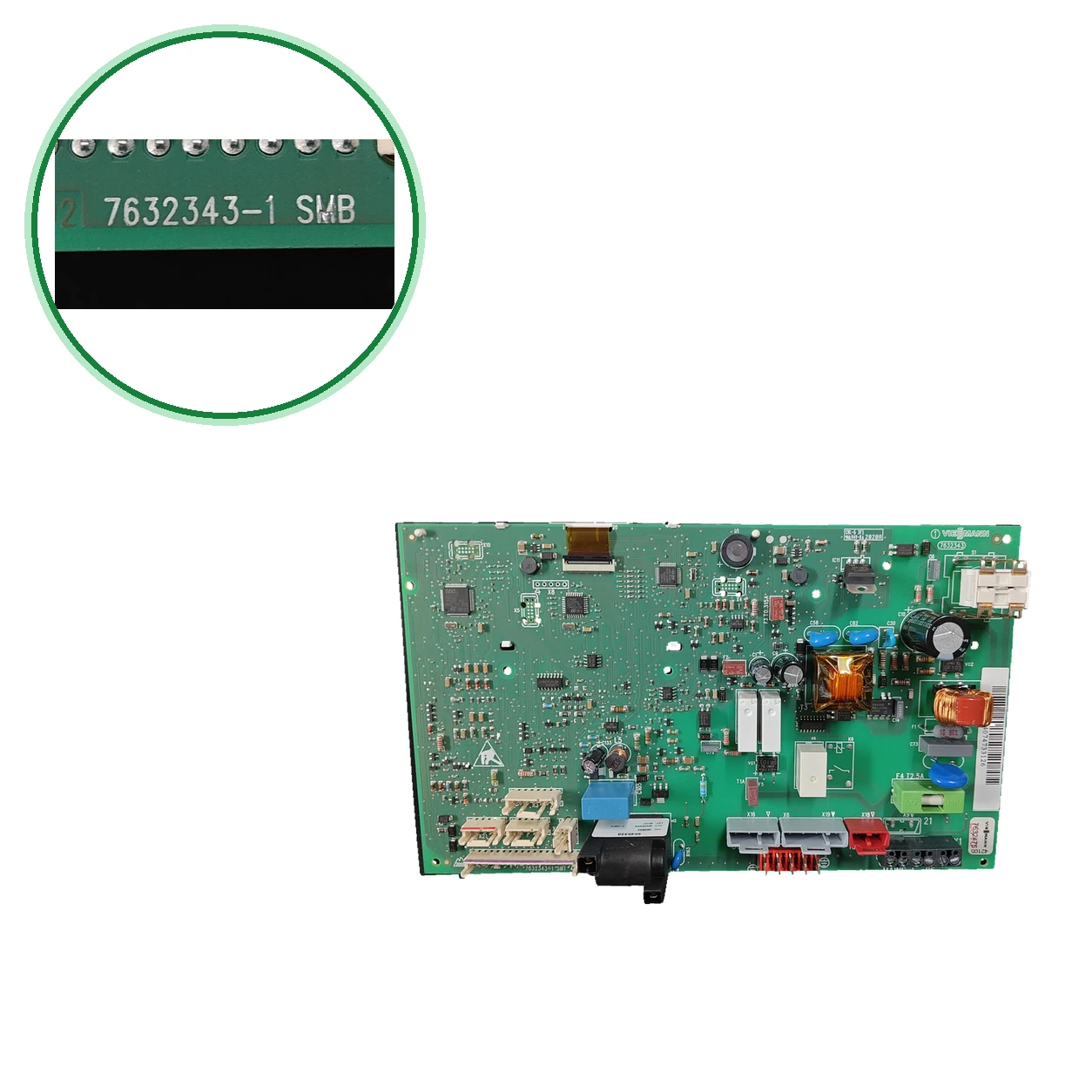

PCB Electrónica Viessmann SMB 7632343-1 Para Vitodens 100 WB1K 26
Aplicación a la variante exacta pendiente de confirmar. Es la placa principal de la caldera (PCB principal): esta unidad es la revisión F02, con marcado SMB, subplaca secundaria SM1 y módulo de pantalla SIB.
- Type of part
- Viessmann
- Status
- Refurbished
- internal SKU
- PLC291
- Warranty
- 1 year
VAT included OUT OF STOCK
Viessmann compatible boilers
Viessmann. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Viessmann Vitodens 100 WB1K 26 | Viessmann | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

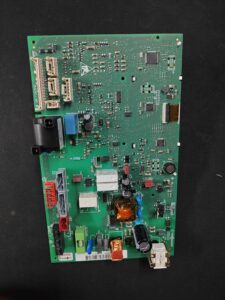

- Busca en el circuito principal el código serigrafiado 7632343-1 (base 7632343) y el marcado SMB.
- Compara la etiqueta roja adjunta (7632475), el marcado CML-G 31 y el número bajo el código de barras (7632474740733126).
- Check that yours has the subplate 17633243-1 (SM1) and the display module 7652543-1 (SIB).
- No la confundas con otras placas de la Vitodens 100: la VR20 7823072, la 7841525 de la WB1B o la 7870767 de la WB1KC.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Viessmann
- Uniclima internal SKU
- PLC291
- Brand
- Viessmann
- Type of part
- Viessmann
- Units in stock
- 0 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Código/serigrafÃa PCB Viessmann
- 7632343-1
- Código base serigrafiado en la PCB
- 7632343
- Revisión de la PCB principal
- F02
- Marcado/modelo de la PCB principal
- SMB
- Marcado de PCB
- CML-G 31
- Variante o posición marcada
- SKT
- Código de etiqueta de subplaca
- 42105
- Código de PCB de la subplaca secundaria
- 17633243-1
- Marcado de la subplaca secundaria
- SM1
- Código de PCB del módulo de pantalla
- 7652543-1
- Marcado del módulo de pantalla
- SIB
- Marcado rojo de etiqueta adjunta
- 7632475
- Número impreso bajo el código de barras
- 7632474740733126
- Fuse F3
- T0.315A
- F4 fuse
- T2.5A
- Formato del portafusible
- 5X20
- Source of additional data
- Declared information; auxiliary references and applications without equivalent from the accredited manufacturer.
- Inventario — Subplaca 7632343-1
- código/revisión F02; marcado SMB
- Inventario — PCB 7632343 / 7632343-1
- marcado CML-G 31; variante/posición SKT
- Inventario — Subplaca
- código 42105; referencia no confirmada
- Inventario — Subplaca 17633243-1
- marcado SM1
- Inventario — Módulo/display 7652543-1
- marcado SIB
- Inventory — PCB Marking
- 7632343-1 SMB
- Fusible según el manual oficial de la Vitodens 100-W WB1B (otra variante) — Fusible F4 de la unidad de control
- T 2.5A (lento) · Manual oficial Viessmann WB1B CombiPlus
- Fusible según el manual oficial de la Vitodens 100-W WB1B (otra variante) — Fusible de recambio de Viessmann
- Pack de 10 · ref. 7404 396 · Mismo manual
- Additional markings
- Subplaca 7632343-1: código/revisión F02; marcado SMB. Placa 7632343 / 7632343-1: marcado CML-G 31; variante/posición SKT. Subplaca código 42105 (referencia no confirmada). Subplaca 17633243-1: marcado SM1. Módulo/display 7652543-1: marcado SIB. Fusible F4 T2.5A; portafusible 5x20. Código marcado 7632474740733126. PCB 7632343-1 SMB.
- Pending applications to verify
- VITODENS 100 WB1K 26 — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- No compatible o excluidos: Viessmann Vitodens 100-W WB1B (13/16/19/26/35 kW) — le da otra placa: 7841525 / 7841748
- No compatible o excluidos: Viessmann Vitodens 100 WB1HC / WB1KC — les da otras placas: 7870767 / 7865467
- No confundir: 7823072 — Placa VR20 de Viessmann (circuit imprimé / Leiterplatte) — Otro código y otro marcado: figura en la nomenclatura de la Vitodens 100 WB1 de 24 kW, no es la SMB 7632343-1
- No confundir: 7841525 / 7841748 — Placa de la Vitodens 100-W WB1B (13 a 35 kW) — Otra placa, de la WB1B; no lleva el código 7632343
- No confundir: 7870767 / 7865467 — Placas de la Vitodens 100 WB1HC / WB1KC — Otras placas. Una lista de recambios de la WB1KC 26 kW combi indica que la 7865467 se sustituye por la 7870767 (VBC113-F22.001). La WB1K 26 es la única caldera registrada por el taller.
- El mismo código del circuito se escribe a veces 76323431, 7632343 1 o 7632343.1.
- La WB1K 26 está registrada. Entre, une 7632343, 7632475 y 7632343-1 SMB con una placa Viessmann; ningún manual ni documentación cita estos códigos.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Viessmann Vitodens 100 WB1K 26.
Frequently asked questions: Viessmann
How do I know it's the PCB SMB 7632343-1?
Busca el código 7632343-1 serigrafiado en el circuito principal (el código base es 7632343). Esta unidad es la revisión F02 con el marcado SMB. Después compara la etiqueta roja adjunta (7632475) y el marcado CML-G 31. recoge la placa Viessmann 7632343 con los indicadores 7632475 y 7632343-1 SMB.
Is it compatible with my Vitodens 100 WB1K 26?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Vitodens 100 WB1K 26.
¿Vale para otra Vitodens 100, como la WB1B o la WB1KC?
La compatibilidad de esta variante está pendiente de confirmar. No lo damos por seguro: solo está registrada la WB1K 26. para la WB1B (13 a 35 kW) otra placa, la 7841525 o 7841748, y para la WB1HC y la WB1KC las 7870767 y 7865467. de la WB1KC 26 kW combi, la 7865467 está sustituida por la 7870767. Compara el código serigrafiado o envíanos desde Contacto una foto de la placa y de la placa de características de tu caldera.
¿Qué diferencia hay entre 7632343 y 7632343-1?
Son la misma placa. 7632343 es el código base serigrafiado y 7632343-1 el código completo del circuito (marcado SMB, revisión F02). los lista juntos en la misma ficha, con el indicador 7632475.
¿Qué significan 7632475, CML-G 31 y SKT?
To be confirmed: 7632475 es el número de la etiqueta roja adjunta, y como otro indicador de esta placa. CML-G 31 es el marcado de la placa y SKT la variante o posición marcada. Bajo el código de barras figura además 7632474740733126. Sirven para comparar con tu placa.
¿Qué subplacas y fusibles lleva esta unidad?
Lleva una subplaca 17633243-1 (marcado SM1, etiqueta 42105) y un módulo de pantalla 7652543-1 (marcado SIB). Los fusibles son F3 T0.315A y F4 T2.5A, en formato 5X20. El manual oficial de la Vitodens 100-W WB1B da el F4 como T 2.5A (lento) y su recambio en pack de 10, ref. 7404 396.
¿Qué hay que tener en cuenta al manipularla?
Viessmann pide, al sustituir la unidad de control de la Vitodens 100-W, descargar antes la electricidad estática tocando un objeto con toma de tierra, porque los conjuntos electrónicos pueden dañarse. Si revisas el fusible F4, el manual oficial de la Vitodens 100-W WB1B indica cortar antes la alimentación general y abatir la unidad de control.
