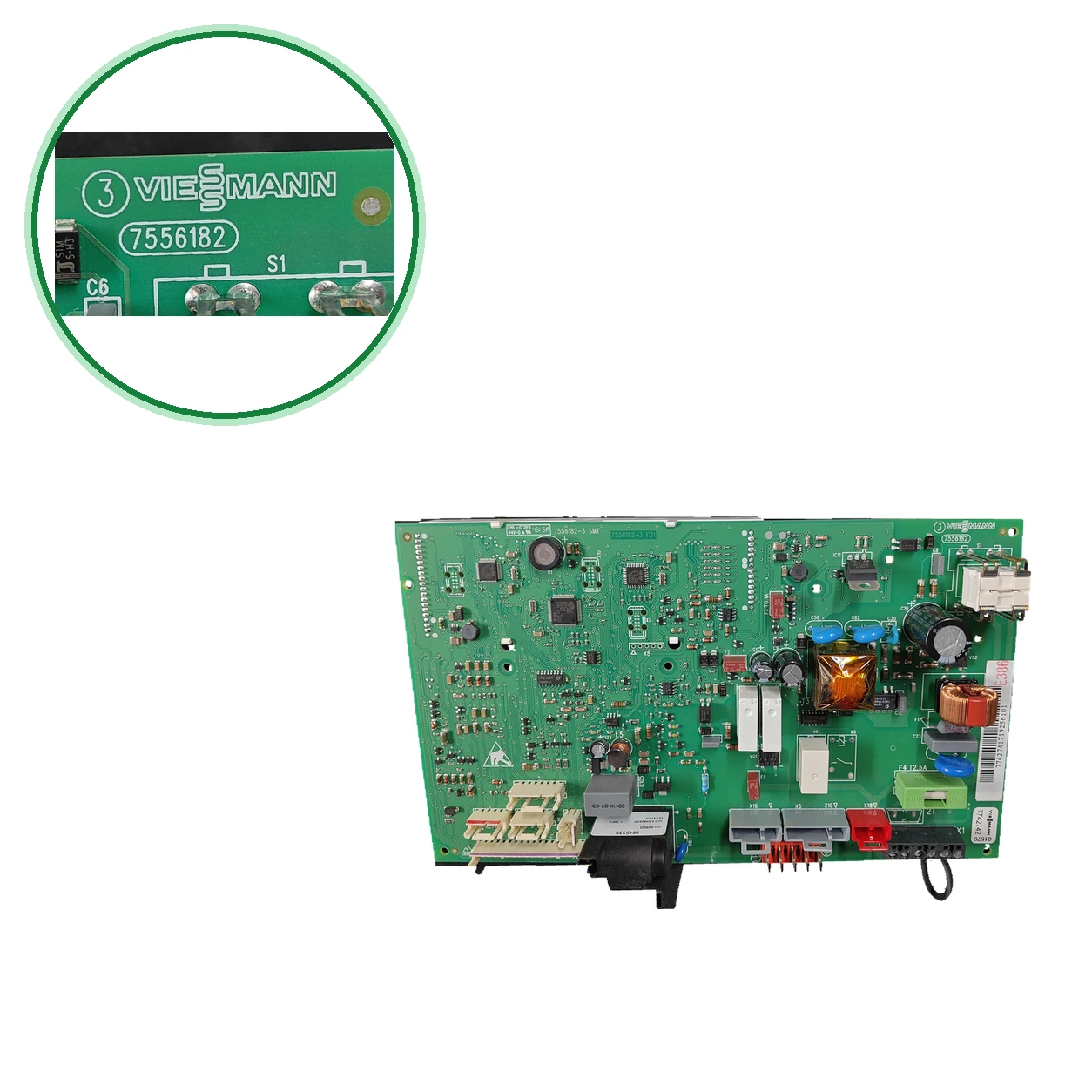

PCB Electrónica Viessmann 7556182 (7556182-3) Para Vitodens 100W B1HC
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica Viessmann con entrada MAINS y varios fusibles. En B1HC se comprueba el fusible F4 de la regulación con la tensión de red desconectada; queda pendiente confirmar que ese F4 corresponda al de esta unidad.
- Type of part
- Viessmann
- Status
- Refurbished
- internal SKU
- PLC285
- Warranty
- 1 year
VAT included Stock · 5 units
Viessmann compatible boilers
Viessmann. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Viessmann Vitodens 100-W (tipo no indicado, de 19 a 35 kW) | Viessmann | Unconfirmed |
|---|---|---|
| Viessmann Vitodens 100W B1HC | Viessmann | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Busca en la placa el código 7556182 y el 7556182-3 (con las marcas SMT o F01). Nuestra unidad marca también 7742742 y la serigrafía CML-G3F1.
- Nuestra unidad marca T2.5A / 5x20 en el portafusible F4; compara la marca de tu placa con esa.
- No la confundas con la regulación VBC113-D20 (manual oficial) ni con la VBC113-F22.001 / 7870767, que se dan para la Vitodens 100-W B1HC: son otros códigos.
- Confirma el modelo en la placa de características de la caldera: Aplicación registrada: esta placa para la Vitodens 100W B1HC.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Viessmann
- Uniclima internal SKU
- PLC285
- Brand
- Viessmann
- Type of part
- Viessmann
- Units in stock
- 5 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Marcado de portafusible F4
- T2.5A / 5x20
- Inventario — Fusible F4
- T2.5A, 5×20 mm
- Inventario — Fusible F5
- 1 A, 250 V, marcado 310
- Inventory — Fuse
- T315 mA, 250 V, marcado 310
- Inventario — Fusible F3
- T0.1A, 250 V
- Inventario — Conexión red
- MAINS
- Inventory — Application indicated in inventory
- Vitodens 100W B1HC
- Inventory — Marked code
- 7556182; 7556182-3 SMT / 7556182-3 F01; 7742742; 7742741719256101
- Inventario — Modelo indicado 9
- Designación serigrafiada de PCB: CML-G3F1
- Identification — Marked code
- 7556182
- Identification — Marked code
- 7556182-3 SMT / 7556182-3 F01
- Identification — Marked code
- 7742742
- Identification — Marked code
- CML-G3F1 / 94V-0 / 6A
- Ficha técnica — Marcado de portafusible F4
- T2.5A / 5x20
- Datos del inventario — Fusible F4
- T2.5A, 5×20 mm
- Datos del inventario — Fusible F5
- 1 A, 250 V, marcado 310
- Inventory data — Fuse
- T315 mA, 250 V, marcado 310
- Datos del inventario — Fusible F3
- T0.1A, 250 V
- Datos del inventario — Conexión red
- MAINS
- Inventory data — Application indicated in inventory
- Vitodens 100W B1HC
- Inventory data — Marked code
- 7556182; 7556182-3 SMT / 7556182-3 F01; 7742742; 7742741719256101
- Inventory data — Indicated model
- Designación serigrafiada de PCB: CML-G3F1
- Referencia registrada
- 7556182-3
- Additional markings
- F4: fusible T2.5A, 5 × 20 mm. F5: 1 A / 250 V, marcado 310. Otro fusible: T315 mA / 250 V, marcado 310. F3: T0.1A / 250 V. PCB: 94V-0; marcaje adicional/subconjunto: 6 A. Conexión red: MAINS. Códigos: 7556182; 7556182-3 SMT / 7556182-3 F01; 7742742; 7742741719256101.
- Pending applications to verify
- Viessmann Vitodens 100W B1HC — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- To be confirmed: Viessmann Vitodens 100-W (tipo no indicado, de 19 a 35 kW) — 1 origen: de («Vitodens 100-W», 19, 26, 30 y 35 kW); no indica el tipo
- No compatible o excluidos: Viessmann Vitodens 100-W B1KC (26 y 35 kW) — la dan con otra regulación: 7870767; ninguna la une a 7556182
- No compatible o excluidos: Viessmann Vitodens 100 W WB1B — con otra placa: 7832516
- No confundir: VBC113-D20 — Unidad de control de la Vitodens 100-W B1HC/B1KC en la lista de piezas del manual oficial (pos. 0004). su ref. 7861459, sustituida por 7862893; otra la vende como placa «touch screen» — Otro código; sin confirmación adicional lo une a 7556182
- No confundir: 7870767 / VBC113-F22.001 — Regulación que dan para la Vitodens 100-W B1HC (19, 26 y 35 kW); sustituye a la 7865467 según 2 de ellas — Otro código; sin confirmación adicional lo une a 7556182
- El manual oficial cita la VBC113-D20 (pos. 0004). Las listas de piezas de y la ficha de citan además la VBC113-F22.001. En lo que hemos leído, ninguna de ellas nombra la 7556182. La B1HC la confirma.
- (7556182) y de (7556182-3 SMT, 7742742) dan estos códigos para una placa Viessmann. sin confirmación adicional abierta los une con la B1HC; en el texto leído del manual oficial (lista de piezas, págs. 61 a 77) tampoco constan. Esa caldera la confirma.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Viessmann Vitodens 100W B1HC.
Frequently asked questions: Viessmann
¿Qué códigos lleva esta PCB y qué más debo comparar?
Nuestra unidad marca 7556182 y 7556182-3 (con las marcas SMT y F01), además de 7742742 y la serigrafía CML-G3F1. de de una placa Viessmann Vitodens 100-W da 7556182-3 SMT como «Referencia» y 7742742 como «Modelo». Compara también el portafusible F4: el de nuestra unidad marca T2.5A / 5x20.
Is it compatible with my Viessmann Vitodens 100W B1HC?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para la Vitodens 100W B1HC. sin confirmación adicional externa abierta une esta placa con el tipo B1HC, pero de con 7556182-3 SMT y 7742742 la da para la Vitodens 100-W de 19, 26, 30 y 35 kW. La lista de piezas del manual oficial de la B1HC que hemos leído no nombra la 7556182: lista la unidad de control VBC113-D20.
¿Sirve para otra Vitodens 100-W, como la B1KC o la WB1B?
La compatibilidad de esta variante está pendiente de confirmar. No lo hemos registrado. de la da para la Vitodens 100-W en general (19 a 35 kW), sin indicar el tipo. para la B1KC la regulación 7870767 y la 7832516 para la WB1B. Compara 7556182 y 7556182-3 con tu placa y envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera, o llama al 911 17 77 77.
¿Qué significan 7556182, 7556182-3 y 7742742?
vende la placa original Viessmann con la 7556182 como «versión de electrónica». El 7556182-3 (con SMT o F01) es la referencia que da a la pieza y el código del circuito marcado en ella; lo da como «Referencia» y da el 7742742 como «Modelo». CML-G3F1 es la designación serigrafiada del circuito. sin confirmación adicional explica el sufijo -3 ni las marcas SMT y F01.
Is it the same as the VBC113-D20 regulation or the VBC113-F22.001 (7870767)?
La compatibilidad de esta variante está pendiente de confirmar. Son otros códigos y sin confirmación adicional los une a la 7556182. La lista de piezas del manual oficial de la B1HC/B1KC da como unidad de control la VBC113-D20 (pos. 0004). La 7870767 (VBC113-F22.001) sustituye a la 7865467, y la dan para la B1HC. sí ha registrado la 7556182 para la B1HC: compara siempre los códigos de tu placa antes de pedir.
¿Qué fusibles lleva la PCB y coinciden con la lista oficial?
En la unidad que revisamos: F4 de T2.5A (5×20 mm), F5 de 1 A y 250 V, otro de T315 mA y 250 V (F5 y este, marcados 310) y F3 de T0.1A y 250 V. Son valores marcados en la pieza fotografiada, no mediciones. La lista de piezas oficial de la B1HC/B1KC da para su unidad de control un fusible de 2,5 A (lento) y 250 V: coincide en intensidad con el F4, pero la lista no dice que sea el F4 ni da el tamaño.
Who should install it?
Un técnico cualificado. La placa se conecta a la red eléctrica (entrada marcada MAINS) y va en una caldera de gas, así que hay que trabajar con la caldera sin tensión. El manual de la B1HC describe comprobar el fusible F4 de la regulación de la caldera, quitando antes la tensión de red. No consta que sea el F4 de esta placa.
