PCB Electrónica Viessmann CML-G 3F1 · 7661201-4 Para Vitodens 100W B1K-26

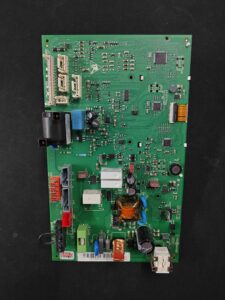

Placa electrónica de una caldera Viessmann Vitodens 100. Lleva la serigrafía MAINS (entrada de red) y dos fusibles marcados, F2 y F4.
- Type of part
- Viessmann
- Status
- Refurbished
- internal SKU
- PLC290
- Warranty
- 1 year
VAT included Stock · 5 units
Viessmann compatible boilers
Viessmann. Dos compatibilidades contrastadas: Viessmann Vitodens 100W B1K-26 y E345.
Proven compatibility
| Boiler model | Family | Verification |
|---|---|---|
| Viessmann Vitodens 100W B1K-26 | Viessmann | Contrasted |
| Viessmann E345 | Viessmann | Contrasted |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

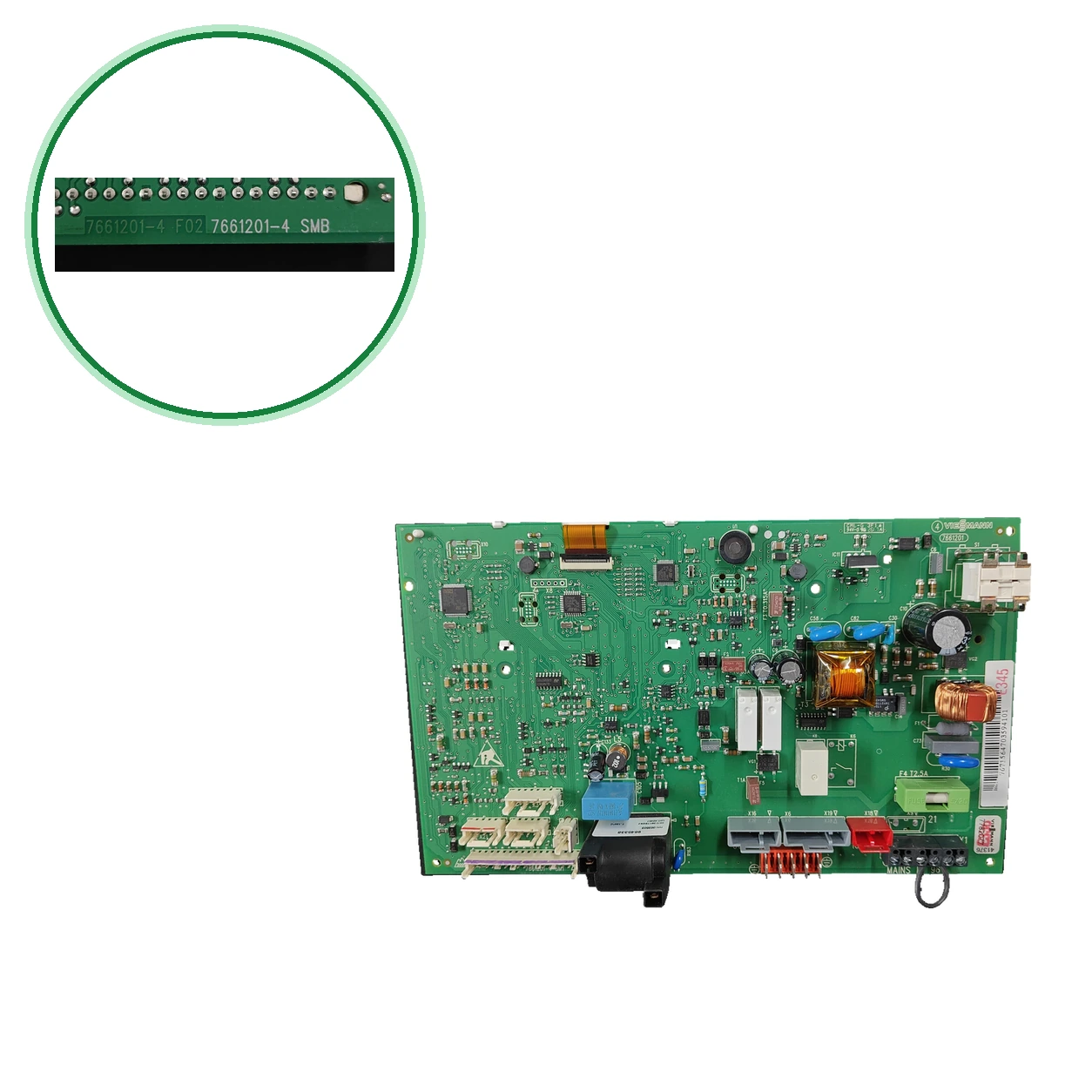

- Busca el código 7661201-4 impreso en la placa (también se lee 7661201-4 SMB, F02 o SMT) y el modelo CML-G3F1.
- Check that your PCB also has the markings 7661201 and 7782077, and the silkscreen MAINS next to the power input.
- Compare the fuses: F2 T630 mA 250 V and F4 T2.5 A in 5×20 mm format.
- Compara todos los códigos, no solo uno: los marcados no acreditan por sí solos compatibilidad con otras variantes. No la confundas con la 7823072, la 7865467 ni la 7842194.
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Technical sheet: viessmann Viessmann
- Uniclima internal SKU
- PLC290
- Brand
- Viessmann
- Type of part
- Viessmann
- Units in stock
- 5 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Marcado de portafusible F4
- T2.5A / 5x20
- Inventory — Application indicated in inventory
- E345 VITODENS 100W B1K-26
- Inventario — Subcomponente fusible F2
- T630 mA 250 V
- Inventario — Subcomponente fusible F4
- formato 5×20 mm
- Inventario — Conexión/serigrafía
- MAINS
- Inventory — Marked code
- 7661201; 7661201-4 SMB / 7661201-4 F02; 7661201-4 SMT; 7782077; 7671564703594101; CML-G3F1 / 94V-0 / 4A
- Identification — Marked code
- 7661201
- Identification — Marked code
- 7661201-4 SMB / 7661201-4 F02
- Identification — Marked code
- 7661201-4 SMT
- Identification — Marked code
- 7782077
- Identification — Marked code
- CML-G3F1 / 94V-0 / 4A
- Ficha técnica — Marcado de portafusible F4
- T2.5A / 5x20
- Inventory data — Application indicated in inventory
- E345
- Datos del inventario — Subcomponente fusible F2
- T630 mA 250 V
- Datos del inventario — Subcomponente fusible F4
- formato 5×20 mm
- Datos del inventario — Conexión/serigrafía
- MAINS
- Inventory data — Application indicated in inventory
- VITODENS 100W B1K-26
- Inventory data — Marked code
- 7661201; 7661201-4 SMB / 7661201-4 F02; 7661201-4 SMT; 7782077; 7671564703594101; CML-G3F1 / 94V-0 / 4A
- Referencia registrada
- 7661201-4
- Modelo registrado
- CML-G 3F1
- Identificación y equivalencias
- Viessmann 7661201-4 SMB; PCB con LCD; etiqueta 7671564. Coincidencia física para precio; firmware y compatibilidad no certificados.
- Additional markings
- F2: T630 mA / 250 V. F4: T2.5 A, formato 5 × 20 mm. PCB: 94V-0. Conexión/serigrafía MAINS. Códigos: 7661201; 7661201-4 SMB / 7661201-4 F02; 7661201-4 SMT; 7782077; 7671564703594101; CML-G3F1 / 94V-0 / 4A.
- Aplicaciones pendientes de comprobar
- VITODENS 100W B1K-26; E345 — compatibilidades anotadas; confirmar si E345 identifica variante, componente o aplicación.
Before purchasing
- No compatible o excluidos: Viessmann Vitodens 100 WB1KC 26 kW Combi (serie 7570673) — Lleva otra placa: 7865467 (ahora 7870767)
- No confundir: 7823072 — Viessmann Leiterplatte VR20, placa de sustitución que para varias Vitodens 100/200/222/300, Vitopend 200 y Vitoplus 300 — Es otro código y el listado no lo relaciona con el 7661201.
- No confundir: 7865467 (ahora 7870767) — Placa de control VBC113-F22.001 que una lista de recambios da para la Vitodens 100 WB1KC 26 kW Combi (serie 7570673) — Es otro código y la lista no cita el 7661201.
- No confundir: 7842194 — PCB VBC113-C11.XX que para la serie Vitodens 100-W B1HA/B1KA — Es otro código y no cita el 7661201 ni indica potencia ni modelo exacto.
- La referencia confirmada es 7661201-4. Ninguna lista de recambios leída nombra esta placa; compara también 7661201 y 7782077, que van marcados.
- Pieza, códigos y calderas confirmados. Solo un foro técnico externo asocia el 7661201 a la placa de una Vitodens 100; ninguna lista de recambios leída nombra esta placa.
Frequently asked questions: viessmann
Where is the code for this PCB and which one should I compare with mine?
El circuito impreso lleva marcado 7661201-4 (también se lee 7661201-4 SMB, 7661201-4 F02 y 7661201-4 SMT), además de 7661201, 7782077, el modelo CML-G3F1 y el número 7671564703594101. Empieza por 7661201-4 y CML-G3F1 y comprueba el resto. En nuestros datos consta también sin guion: 766120104.
Is it compatible with my Vitodens 100W B1K-26?
Sí. Confirmación registrada: esta placa para la Vitodens 100W B1K-26. Mira el modelo completo en la placa de características de tu caldera y compara el 7661201-4 y el CML-G3F1 con los marcados de tu placa.
¿Qué significan los códigos 7661201-4, 7661201 y 7782077?
7661201-4 es el código del circuito impreso y la referencia que Confirmado: para esta placa. 7661201 es la identificación marcada, y un foro técnico la asocia a la placa de una Vitodens 100. Para 7782077 no hay confirmación adicional que diga qué designa: va marcado en la placa.
Is it compatible with another Vitodens 100 or only with the B1K-26?
Confirmación registrada: la Vitodens 100W B1K-26. El foro asocia el 7661201 a una Vitodens 100 sin indicar variante. Sin confirmar: el 7661201-4 a otra variante concreta. dan para la Vitodens 100 WB1KC 26 kW Combi (serie 7570673) otra placa de control, la 7865467 (ahora 7870767). Si tu caldera es otra, compara los códigos y envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 911 17 77 77.
What other Viessmann PCBs are similar and should not be confused with this one?
La 7823072 (Leiterplatte VR20) la ofrece como placa de sustitución para varias Vitodens 100/200/222/300, Vitopend 200 y Vitoplus 300. La 7865467 (ahora 7870767) figura como placa de control de la Vitodens 100 WB1KC 26 kW Combi, y otra da la 7842194 (VBC113-C11.XX) para la serie B1HA/B1KA. Ninguna cita el 7661201. No las damos por equivalentes: compara siempre los códigos marcados.
What fuses does it have and should I check them before replacing the PCB?
Lleva marcados F2 de T630 mA 250 V y F4 de T2,5 A, este de formato 5×20 mm. Conviene comprobarlos antes de dar la placa por averiada; si hay que sustituir alguno, debe ser del mismo valor y formato. Son los valores del ejemplar fotografiado, no mediciones de funcionamiento.
Can I install it myself or should a technician do it?
Conviene que la monte un técnico cualificado: la placa recibe la tensión de red (lleva la serigrafía MAINS) en una caldera de gas. Debe cambiarse con la caldera desconectada de la red eléctrica y probarse después.
