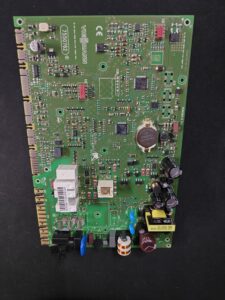

PCB Electrónica Viessmann 7550762-6 (SMT/SST) Para Vitodens 100/111W
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica con aplicación registrada para Viessmann Vitodens 100/111W. En 111-W B1LB, ante FC se revisa primero el cable del ventilador; ante E3, el limitador de temperatura y sus cables. Estos códigos no confirman por sí solos una avería de esta placa.
- Type of part
- Viessmann
- Status
- Refurbished
- internal SKU
- PLVI063
- Warranty
- 1 year
Viessmann compatible boilers
Viessmann. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Viessmann Vitodens 100/111W | Viessmann | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

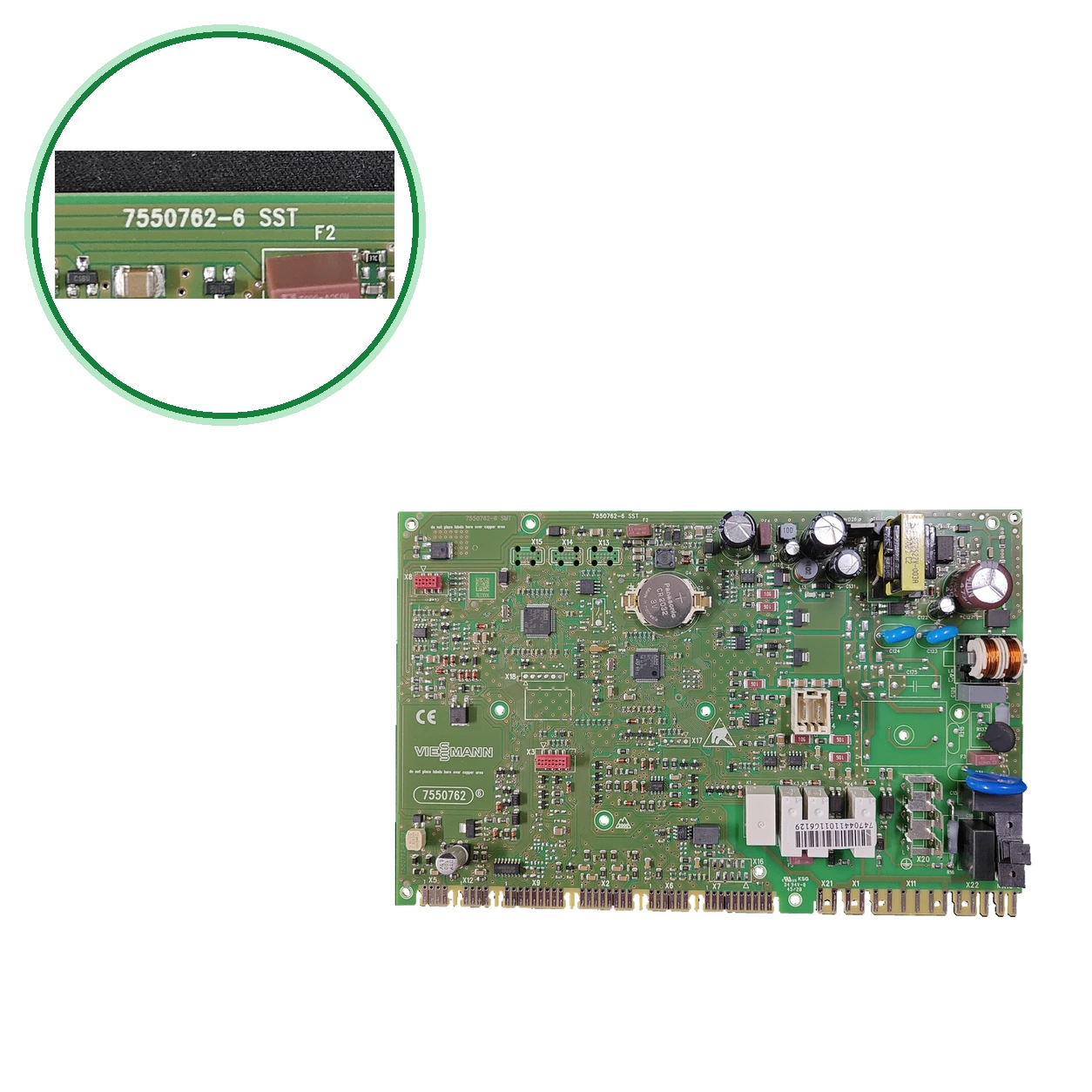

- Busca en la placa la serigrafía 7550762-6 con las siglas SMT o SST y compárala con la tuya. La revisión marcada en la placa es la 6.
- Mira también el código 7633006 impreso junto al Data Matrix y el número 7470441101166129 bajo el código de barras adherido.
- No la confundas con otras placas Vitodens: 7841965 (111-W B1LB), 7870768 (111 WB1LD 35 kW), 7870767 (100-W B1HC/B1KC/B1KA) o 7895572 (100-W). Son otros códigos y no los unen a esta.
- Anota el modelo de tu caldera y el número de serie de su placa de características: Viessmann identifica sus recambios por número de serie, conjunto y posición. Compara también la posición de los conectores.
- Any questions? Send us a photo of the label of your PCB and the data plate of the boiler from the Contact section, or call us at 911 17 77 77.
Síntomas que requieren diagnóstico en el viessmann
Common symptoms and faults
- 01
F0 · quemador bloqueado · fallo interno (Vitodens 111-W B1LB)
Cause: Tabla de averías del manual oficial: sustituir la unidad de control.
- 02
FC · quemador bloqueado · control eléctrico del ventilador defectuoso (Vitodens 111-W B1LB)
Cause: Mismo manual: revisar el cable del ventilador; si hace falta, cambiarlo o cambiar la unidad de control.
- 03
E3 · quemador en fallo · fallo en la cadena de seguridad (Vitodens 111-W B1LB)
Cause: Mismo manual: revisar el limitador de temperatura y los cables; revisar la unidad de control y cambiarla si hace falta.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Viessmann
- Uniclima internal SKU
- PLVI063
- Brand
- Viessmann
- Type of part
- Viessmann
- Units in stock
- 2 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Serigrafía de la PCB (SMT)
- 7550762-6 SMT
- Serigrafía de la PCB (SST)
- 7550762-6 SST
- Revisión marcada en la PCB
- 6
- Código impreso junto al Data Matrix
- 7633006
- Conformity marking
- CE
- Batería instalada en la PCB
- Panasonic CR2032, 3 V
- Número impreso bajo el código de barras adherido
- 7470441101166129
- Source of additional data
- Declared information; auxiliary references and applications without equivalent from the accredited manufacturer.
- Inventario — Marcado CE
- present
- Inventory — Marked code
- 7550762-6 SST; 7550762-6 SMT; 7633006; 7470441101166129
- Referencia registrada
- 7550762-6
- Additional markings
- Serigrafías de placa: 7550762-6 SST y 7550762-6 SMT. Revisión marcada: 6. Marcado CE presente. Batería Panasonic CR2032: 3 V. Otros códigos: 7633006; 7470441101166129.
- Pending applications to verify
- VITODENS 100/111W — compatibilidad anotada; pendiente de confirmar por variante.
- Estas averías son de la tabla de la Vitodens 111-W B1LB, cuya unidad de control es la VBC114-C04: no atribuyen el fallo a la 7550762-6.
- No confundir: 7841965 — PCB VBC114-C04 V111: la «Control unit VBC114-C04» del despiece oficial de la Vitodens 111-W B1LB, que para la B1LB — Otro código; ninguna de esas cita 7550762-6. Si tu caldera es una B1LB, compara los códigos antes de pedir.
- No confundir: 7870768 — PCB CONTROL VBC113-F12.001, que para la Vitodens 111 WB1LD 35 kW (sustituye al 7865468) — Otro código; la lista no lo une a 7550762-6. Compáralos antes de pedir.
- No confundir: 7870767 — Placa que para la Vitodens 100-W B1HC, B1KC y B1KA — Otro código y otra ficha; no cita 7550762-6. Compáralos antes de pedir.
- No confundir: 7895572 — Placa que italiana da para varias Vitodens 100-W (B1HF, B1HG, B1KF, B1KG) como sustituta del 7894122 — Otro código; no cita 7550762-6. Compáralos antes de pedir.
- To be confirmed: Los códigos salen de la placa . En lo que hemos podido leer, solo 7550762 (sin «-6»); ni el despiece oficial de la 111-W B1LB ni las demás páginas citan 7550762-6.
- To be confirmed: La identidad 7550762-6 SMT/SST y la compatibilidad con la Vitodens 100/111W las confirma. En lo leído, solo 1 origen externo cita 7550762, sin «-6»; los documentación no la citan.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Viessmann Vitodens 100/111W.
Frequently asked questions: Viessmann
Where is the code for this PCB and what other markings should I compare?
¿Sirve para mi Viessmann Vitodens 100-W o 111-W?
¿Qué significan 7550762-6, SMT, SST y los otros números de la PCB?
¿Con qué otras placas Vitodens se puede confundir?
¿Qué datos de mi caldera necesito para pedir la PCB correcta?
¿Qué averías mandan revisar la unidad de control en la Vitodens 111-W?
Who should install it?
