Bomba Grundfos UPS 15-60 CESA04 Hermann – Ref. 150100102
Refurbished Hermann Hermann Grundfos

Bomba Grundfos UPS 15-60 CESA04 Hermann – Ref. 150100102

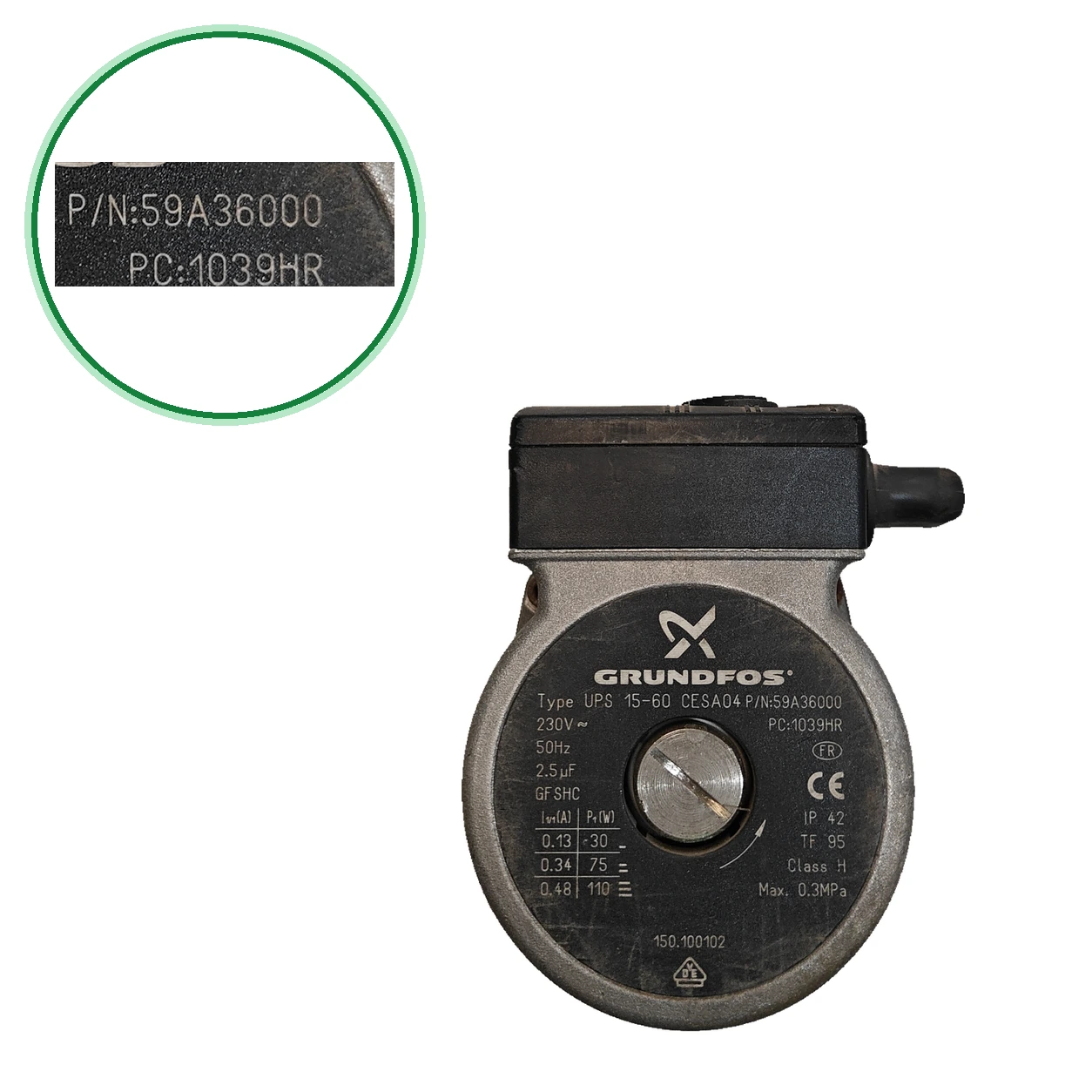

La bomba de calefacción (circulador) Grundfos UPS 15-60 CESA04. Mueve el agua por el circuito de radiadores. El código va impreso en la etiqueta del motor como «150.100102» (150100102); El P/N de Grundfos es 59A36000.

Type of part
Hermann
Status
Refurbished
internal SKU
BCHMC26
Warranty
1 year
VAT included OUT OF STOCK
Compatibility

Compatible Hermann boilers

Hermann. 0 compatibilidades contrastadas. Hay otros 9 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Hermann Micra Condens 26EHermannUnconfirmed
Hermann Micra Condensing 26HermannUnconfirmed
Hermann Micra Condensing 26 (2010)HermannUnconfirmed
Hermann Micra Condensing 26 SBHermannUnconfirmed
Hermann Saunier Duval Micra Condensing 26 SB-AHermannUnconfirmed
Hermann Micra Alta Eficiencia 24HermannUnconfirmed
Hermann Habitat Condens 24HermannUnconfirmed
Hermann Habitat 2 24/28 SEHermannUnconfirmed
Hermann Vision Dual 30 SEHermannUnconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it ·

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

  1. Busca en la etiqueta del motor «UPS 15-60 CESA04» y el código «150.100102».
  2. Comprueba los datos: 230 V, condensador 2,5 µF y tres velocidades (30, 75 y 110 W).
  3. Compara las conexiones, el cuerpo y el conector eléctrico con tu bomba antes de montarla.
  4. No es la UPS 15-50 (S149100103), que y dan para Habitat y Micra; da la 150100102 para algunos: mira cuál lleva la tuya.
  5. Any questions? Send us a photo of the label and the PCB of your boiler from Contact.
Technical data

Technical sheet: hermann Hermann

Uniclima internal SKU
BCHMC26
Brand
Hermann
Type of part
Hermann
Units in stock
0 units
Status
Refurbished
Warranty
1 year
Shipping
Delivery time shown at checkout
Return
14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Commercial reference (P/N)
59A36000
Marked PCB code
1039HR
Additional code marked
150.100102
Voltage
230 V~
Frequency
50 Hz
Capacitance of the capacitor
2.5 μF
Degree of protection
IP 42
Thermal class
TF 95
Insulation class
H
Maximum pressure
0.3 MPa
Escalón I — intensidad/potencia
0.13 A / 30 W
Escalón II — intensidad/potencia
0.34 A / 75 W
Escalón III — intensidad/potencia
0.48 A / 110 W
Source of additional data
Información declarada; referencias auxiliares y aplicaciones sin equivalencia del fabricante acreditada.
Inventario — Código marcado 14
1039HR; 150.100102
Marcado adicional visible
GF SHC
Verified data — Pump
Grundfos UPS 15-60 CESA04 · Grundfos
Verified data — Speed I
30 W · 0,13 A
Verified data — Speed II
75 W · 0.34 A
Verified data — Speed III
110 W · 0,48 A · Grundfos
Verified data — Power supply
230 V · 50 Hz · Grundfos
Verified data — Condenser
2.5 µF
Verified data — Protection
IP42 · clase H · Grundfos
Verified data — Water temperature
Hasta 95 °C (TF95) · Grundfos
Verified data — Maximum pressure
0,3 MPa (3 bar) · Grundfos
Verified data — Connector
Molex · Grundfos
Modelo registrado
UPS 15-60 CESA04
Before purchasing
  • Esta unidad: 30, 75 y 110 W. Los valores publicados para la UPS 15-60 con ese código discrepan (46/67/93 W y 70/95/110 W; 0,49 A); compara los datos de tu bomba.
  • Discrepancia: y dan la UPS 15-50 (S149100103) para Habitat y Micra; da la 150100102 para Habitat Condens 24, Habitat 2 24/28 SE y Micra Alta Eficiencia 24.
  • To be confirmed: Micra Condens 26E — la aplicación sigue pendiente; no se ha localizado el despiece del fabricante
  • To be confirmed: Micra Condensing 26 — Despiece en una ficha («Pompa» H150100102) y (título «venteo», texto «circulador»); despiece del fabricante no localizado
  • Por confirmar: Micra Condensing 26 (2010): (título «venteo», texto «circulador»)
  • Por confirmar: Micra Condensing 26 SB: (título «venteo», texto «circulador»)
  • To be confirmed: Saunier Duval Micra Condensing 26 SB-A: (título «venteo», texto «circulador»)
  • To be confirmed: Micra Alta Eficiencia 24: (título «venteo», texto «circulador»); da la UPS 15-50 para la familia
  • To be confirmed: Habitat Condens 24: (título «venteo», texto «circulador»); da la UPS 15-50 para la familia
  • To be confirmed: Habitat 2 24/28 SE: (título «venteo», texto «circulador»); da la UPS 15-50 para la familia
  • To be confirmed: Vision Dual 30 SE: (P/N 59A36000 y código H150100102); despiece del fabricante no localizado
  • No compatible o excluidos: Micra 2 y Supermaster — Llevan la UPS 15-50 (S149100103)
  • No compatible o excluidos: Supermicra — Lleva la UPS 15-50 (S149100103), según y (Supermicra 30 SE)
  • No compatible o excluidos: Habitat 23 E, Habitat Plus 23 E y Micra 24 SE — Llevan la UPS 15-50 (S149100103)
  • No confundir: S149100103 — Grundfos UPS 15-50 CES87; la da para Habitat, Micra y Supermicra — Otra bomba (UPS 15-50, no 15-60); da la 150100102 para algunos Habitat y Micra
  • No confundir: 60084028 — Grundfos UPS 15-60 130 de Chaffoteaux — Otra marca y otro código
  • Identidad (Grundfos UPS 15-60 CESA04, P/N 59A36000): Grundfos y. Código 150100102 (H150100102 en ): y. Cada caldera por confirmar: despiece del fabricante no localizado.
Frequently Asked Questions

Frequently asked questions: hermann

Who manufactures this pump?
Grundfos. La etiqueta dice «UPS 15-60 CESA04» y lleva impreso el código Hermann 150.100102.
¿59A36000 y 150100102 son el mismo código?
No son el mismo código: 59A36000 es el P/N de Grundfos y 150100102 el código Hermann de la etiqueta. (59A36000 y H150100102) y (150100102) las dan como la misma bomba, pero el fabricante no tiene acreditada esa equivalencia.
¿Sirve para la Hermann Micra Condens 26E?
la dan para esa caldera, pero no se ha localizado el despiece del fabricante; la aplicación queda por confirmar. Envíanos la placa de tu caldera desde Contacto y lo comprobamos.
¿Es la misma bomba que la UPS 15-50 de las Hermann Micra?
no: la S149100103 es una UPS 15-50 y la 150100102, una UPS 15-60. Pero hay discrepancias sobre qué bomba lleva cada Habitat o Micra ( da la 150100102 para algunos): compara tu etiqueta.
How many speeds does it have?
Tres: 30, 75 y 110 W a 230 V, confirmadas.
What is the maximum pressure it can withstand?
0,3 MPa (3 bar), confirmados. Grundfos da 3,0 bar.
¿En qué despieces aparece la 150100102?
En el despiece de la Micra Condensing 26 en una ficha figura como «Pompa» (pos. 3099), código H150100102. la da también para la 26 SB y la 26 (2010), con título «venteo» y texto «circulador». No hemos localizado despiece del fabricante que la recoja.
What is the exact reference for the pump?
La PCB original muestra Grundfos UPS 15-60 CESA04 y P/N 59A36000.
¿Qué valores de las tres velocidades aparecen?
La etiqueta muestra 30 W/0,13 A, 75 W/0,34 A y 110 W/0,48 A para las velocidades I, II y III.
