Bomba Grundfos UPM3 AUTO L 15-70 ICHS Immergas – Ref. 3.025719
Refurbished Immergas Immergas Grundfos

Bomba Grundfos UPM3 AUTO L 15-70 ICHS Immergas – Ref. 3.025719

Circulador electrónico Grundfos de alta eficiencia que mueve el agua por el circuito de la caldera. La versión AUTO regula su funcionamiento de forma autónoma, sin señal de la caldera.

Type of part
Immergas
Status
Refurbished
Catalogue reference
3.025719
Warranty
1 year
VAT included OUT OF STOCK
Compatibility

Calderas Immergas compatible with reference 3.025719

Immergas con referencia 3.025719. Tres compatibilidades contrastadas: Immergas VITRIX TT24 (Victrix TT 24, 24 TT ErP, 24 kW TT Plus) y Immergas VITRIX TERA (Victrix Tera). Hay otros 7 modelos que todavía estamos comprobando.

Proven compatibility

Boiler modelFamilyVerification
Immergas VITRIX TT24 (Victrix TT 24, 24 TT ErP, 24 kW TT Plus)ImmergasContrasted
Immergas VITRIX TERA (Victrix Tera)ImmergasContrasted
Immergas Victrix EXA 28 1 ErPImmergasContrasted

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Immergas Victrix EXA 24 (EXA 24 ErP)ImmergasUnconfirmed
Immergas Victrix Intra 26 kW MiniImmergasUnconfirmed
Immergas Victrix Zeus 26 ErPImmergasUnconfirmed
Immergas Victrix 12, 28, 32 y 35 kW TTImmergasUnconfirmed
Immergas Zeus Superior 26 y 32 ErPImmergasUnconfirmed
Immergas Maior 28 y 35 TTImmergasUnconfirmed
Immergas Hercules Condensing 26 y 32 ErPImmergasUnconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it ·

Guide

Cómo comprobar si la ref. 3.025719 es la pieza de tu caldera

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

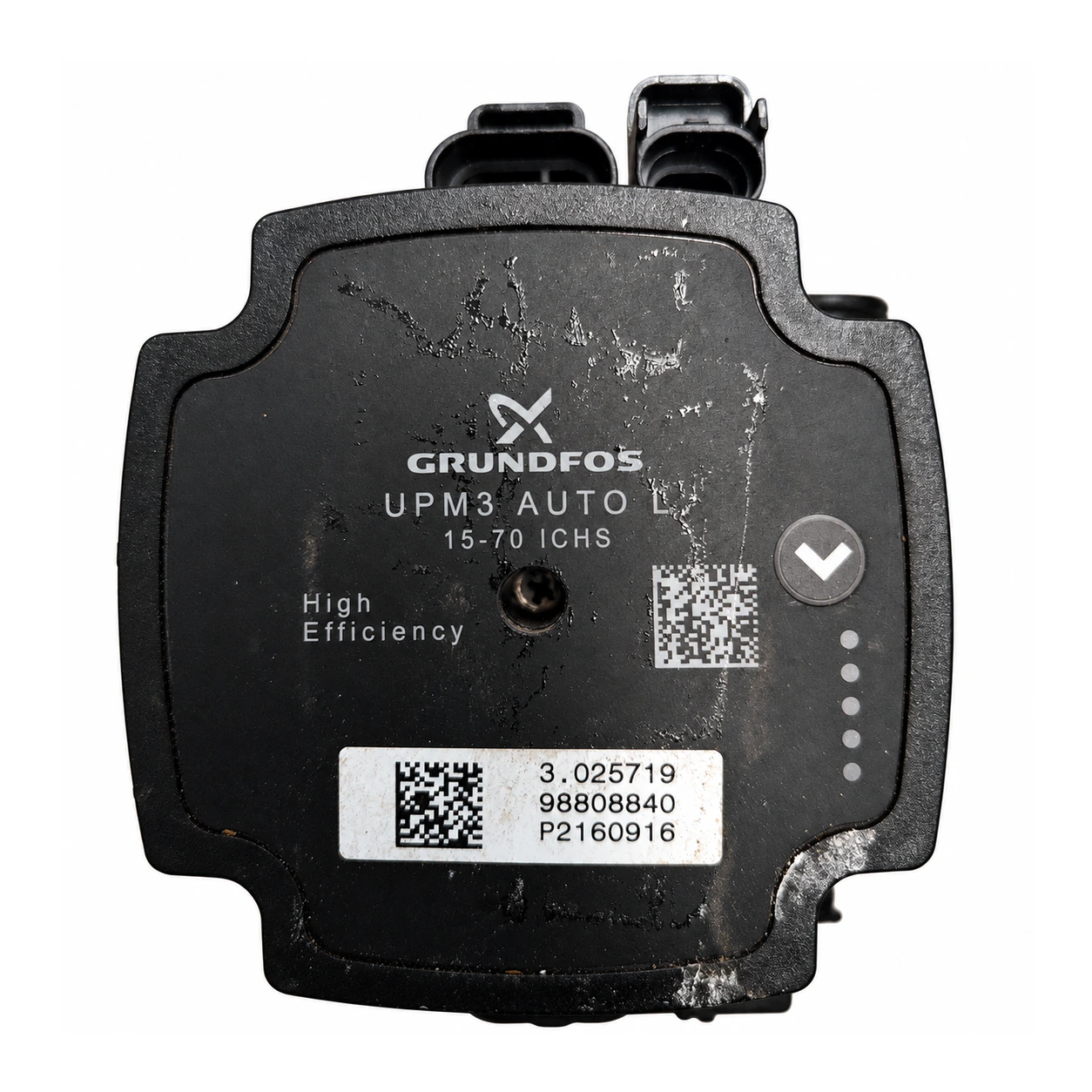

  1. Mira la etiqueta: debe poner Grundfos UPM3 AUTO L 15-70 ICHS y el PN 98808840. Busca también la referencia 3.025719.
  2. Si la tuya trae otros códigos (1.038161, 3.025935 o 98825373), dínoslo: aún no sabemos si son la misma pieza.
  3. Comprueba que pone AUTO y que el cuerpo es de plástico: hay versiones PWM y con cuerpo de hierro fundido.
  4. Si tu caldera es una Victrix TT 24, Tera o EXA 28 1 ErP, Confirmado: esta bomba. Para otra, envíanos desde Contacto una foto de la etiqueta de tu bomba y de la placa de la caldera.
Diagnosis and fault codes

Síntomas que requieren diagnóstico en los immergas 3.025719

Common symptoms and faults

  • 01

    The radiators do not heat up even though the boiler turns on.

    Cause: Bleed the air from the circuit and check that the pump starts.

  • 02

    The pump does not start after being idle for a while.

    Cause: El rotor puede estar agarrotado: que un técnico lo revise antes de cambiarla.

  • 03

    Noise or vibration in the pump area.

    Cause: There may be air or low pressure in the circuit: check the pressure gauge and bleed.

  • 04

    It is leaking between the motor and the body.

    Cause: Check if the water is coming from the pump or from a nearby nut or gasket.

  • 05

    The boiler locks out due to lack of circulation.

    Cause: Check that the pump is rotating and that there is no air in the circuit.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Technical sheet: immergas Immergas 3.025719

Catalogue reference
3.025719
Uniclima internal SKU
HID001
Brand
Immergas
Type of part
Immergas
Units in stock
0 units
Status
Refurbished
Warranty
1 year
Shipping
Delivery time shown at checkout
Return
14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Inventory — Type of spare part
Hydraulic units
Inventario — Subcomp. bomba
UPM3 AUTO L 15-70 1CHS alta eficiencia
Inventario — Subcomp. hidráulico plástico
PA6.6-GF30%
Inventory — Application indicated in inventory
VITRIX TT24 VITRIX TERA VICTRIX EXA 28 1 ERP
Datos verificados — Control
AUTO: interno, sin señal externa (manual Grundfos)
Verified data — Power supply
1 × 230 V +10 % / −15 % · 50/60 Hz (manual Grundfos)
Datos verificados — Altura máxima
7 m (código 70, manual Grundfos)
Datos verificados — Conexión
Código 15: R ½ / G 1 (manual Grundfos)
Datos verificados — Presión mínima de entrada
0,05 bar a 75 °C · 0,5 bar a 95 °C · 1,08 bar a 110 °C (manual Grundfos)
Identification — Marked designation
UPM3 AUTO L 15-70 ICHS
Identification — Marked code
3.025719
Identification — Marked code
98808840
Identification — Marked code
P2160916
Inventory data — Type of spare part
Hydraulic units
Datos del inventario — Subcomp. bomba
UPM3 AUTO L 15-70 1CHS
Datos del inventario — Subcomp. bomba
alta eficiencia
Datos del inventario — Subcomp. hidráulico plástico
PA6.6-GF30%
Inventory data — Application indicated in inventory
VITRIX TT24
Inventory data — Application indicated in inventory
VITRIX TERA
Inventory data — Application indicated in inventory
VICTRIX EXA 28 1 ERP
Identification and equivalences
No llega a 3: 3.025719 y 98808840 sin confirmar ( particular, en extracto) · la UPM3 AUTO L 15-70 ICHS de Immergas sale con otros códigos: 1.035968 → 1.038161 y Grundfos 98825373; 3.025935 ex 3.023221
Associated references
3.025719 (referencia del inventario; sin confirmar) · para la misma designación 1.038161 (ex 1.035968) y 3.025935 (ex 3.023221)
Additional markings
PN Grundfos 98808840 (etiqueta; solo lo repite particular; da 98825373 para la misma designación) · marcado P2160916 (sin confirmar; de trae P2080116) · cuerpo hidráulico PA6.6-GF30 %
Pending applications to verify
• Victrix TT 24 (almacén): de esta designación (para 3.025935: Victrix 24 kW TT Plus y 24 TT ERP, previa revisión de la matrícula). (24 TT ERP y 24 TT 2 ERP) es de la UPM3S 15-60. • Victrix Tera (almacén): (Tera 28 y Tera VIP). (Tera 24/28, 24 Plus y 32) es de la UPM3S 15-60, solo extracto. • Victrix EXA 28 1 ErP (almacén): ningún origen de esta designación; solo, para la UPM3S 15-60. • Victrix EXA 24: (: la pieza sale de una Victrix Exa; códigos 1.035968 / 1.038161)., solo extracto. • Victrix Intra 26 kW Mini: . • Victrix Zeus 26 ErP: solo extractos, para 1.038161. • NO VÁLIDA Victrix Tera V2 y Victrix Extra: llevan la UPM4S 15-60, ref. 3.033519 . Confirmar la versión de la Tera. • Otras que Designación registrada: 3.025935, sin más: Victrix 12/24/28/32/35 kW TT, Zeus Superior 26/32 ERP, Maior 28/35 TT y Hercules Condensing 26/32 ERP.
Registered equivalents and substitutions
Ninguna confirmada para 3.025719. Misma designación, con otros códigos: • 1.035968 → sustituida por 1.038161 (solo en extracto). • 3.025935 ex 3.023221: «UPM3 15-70 130 ICHS» . (extracto) lista 3.023221 como motor. No confundir con: UPM3S 15-60 (1.038161 / 1.038162), UPM3 AUTO L 15-75 130 (1.038161, extracto), UPM3 con control PWM para Victrix TT (1.038162, extracto), UPM4S 15-60 (3.033519, Victrix Tera V2) y UPM3 15-70 R-DIN.
Before purchasing
  • To be confirmed: Victrix EXA 24 (EXA 24 ErP) — con el 3.025719 como grupo hidráulico (lista 111D, que da la UPM3 aparte: 1.035968); 1 con el 1.038161 (como UPM3 15-75)
  • To be confirmed: Victrix Intra 26 kW Mini — sin confirmar firme; citada con el código 1.038161
  • To be confirmed: Victrix Zeus 26 ErP — sin confirmar firme; citada con el código 1.038161
  • To be confirmed: Victrix 12, 28, 32 y 35 kW TT, con el 3.025935; lo lista como UPM3 7 mca modulante, otra variante: no suma
  • To be confirmed: Zeus Superior 26 y 32 ErP — con el 3.025935 (por familia); lo da como modulante, otra variante: no suma
  • To be confirmed: Maior 28 y 35 TT — con el 3.025935 (por familia); lo da como modulante, otra variante: no suma
  • To be confirmed: Hercules Condensing 26 y 32 ErP — con el 3.025935 (por familia); lo da como modulante, otra variante: no suma
  • No compatible o excluido en origen: Victrix Tera V2 y Victrix Extra — Lleva otra: 3.033519 (Grundfos UPM4S 15-60)
  • No confundir: UPM3 con control PWM — Versión que la caldera controla con una señal — Esta es AUTO: no necesita señal
  • No confundir: UPM4S 15-60 (3.033519) — Bomba de la Victrix Tera V2 y la Victrix Extra — Otra bomba
  • No confundir: UPM3 AUTO L 15-75 130 — Otra variante de la UPM3 — Otra designación: 15-75 y cuerpo de 130 mm
  • To be confirmed: Las listas de recambios y el 3.025719 como grupo hidráulico, y la UPM3 aparte (1.035968). lo tiene confirmado como esta bomba.
  • Las listas de la EXA 28 1 ErP (confirmada) y la EXA 24 dan el 3.025719 como grupo hidráulico y la UPM3 aparte (1.035968). el 1.038161 y el 3.025935 (: UPM3 7 mca modulante, anterior al 3.032702).
Frequently Asked Questions

Frequently asked questions: immergas 3.025719

Is it suitable for my boiler?
Sí: Confirmación registrada: esta bomba para las Victrix TT 24, Tera y EXA 28 1 ErP. Para otra, envíanos desde Contacto una foto de la placa de tu caldera y de la etiqueta de tu bomba.
Is it the same as 1.035968, 1.038161, or 3.025935?
No está confirmado. La lista de la EXA 28 1 ErP da la UPM3 como 1.035968, sin variante. de une el 1.035968 y el 1.038161 a la UPM3 AUTO L 15-70 ICHS; da el 1.038161 como 15-75 de 6 mca. vende la UPM3 15-70 130 ICHS con el 3.025935 (Victrix TT 24, Tera 28 y Tera VIP). Esas no citan el 3.025719.
What is the difference with the UPM3 15-70 130 ICHS?
En el manual de Grundfos, «130» indica cuerpo de hierro fundido de 130 mm. La etiqueta de esta bomba indica cuerpo de plástico PA6.6.
Does the boiler need a signal?
No. Es la versión AUTO: según el manual de Grundfos, regula su funcionamiento por sí misma. Si tu bomba es PWM, controlada por la caldera, es otra pieza.
¿Y si mi Victrix Tera es una V2?
Confirmación registrada: esta UPM3 para la Victrix Tera. da para la Tera V2 y la Victrix Extra otra bomba, la 3.033519 (Grundfos UPM4S 15-60): si la tuya es V2, compara su placa y la etiqueta de tu bomba.
¿Por qué el 3.025719 figura como «grupo hidráulico» y qué código lleva la UPM3?
Lo dan así las listas de la EXA 28 1 ErP («Hydraulic group») y la EXA 24 111D. La UPM3 va aparte: «Pump UPM3» 1.035968 (pos. 118); el «Pump group» 3.025992 (pos. 59) no dice si la incluye. sin confirmación adicional explica el motivo ni da la variante. Confirmado: como esta bomba.
What is the reference for this pump?
3.025719 · UPM3 AUTO L 15-70 ICHS
What does the part include?
The set shown in the photographs of this sheet.
