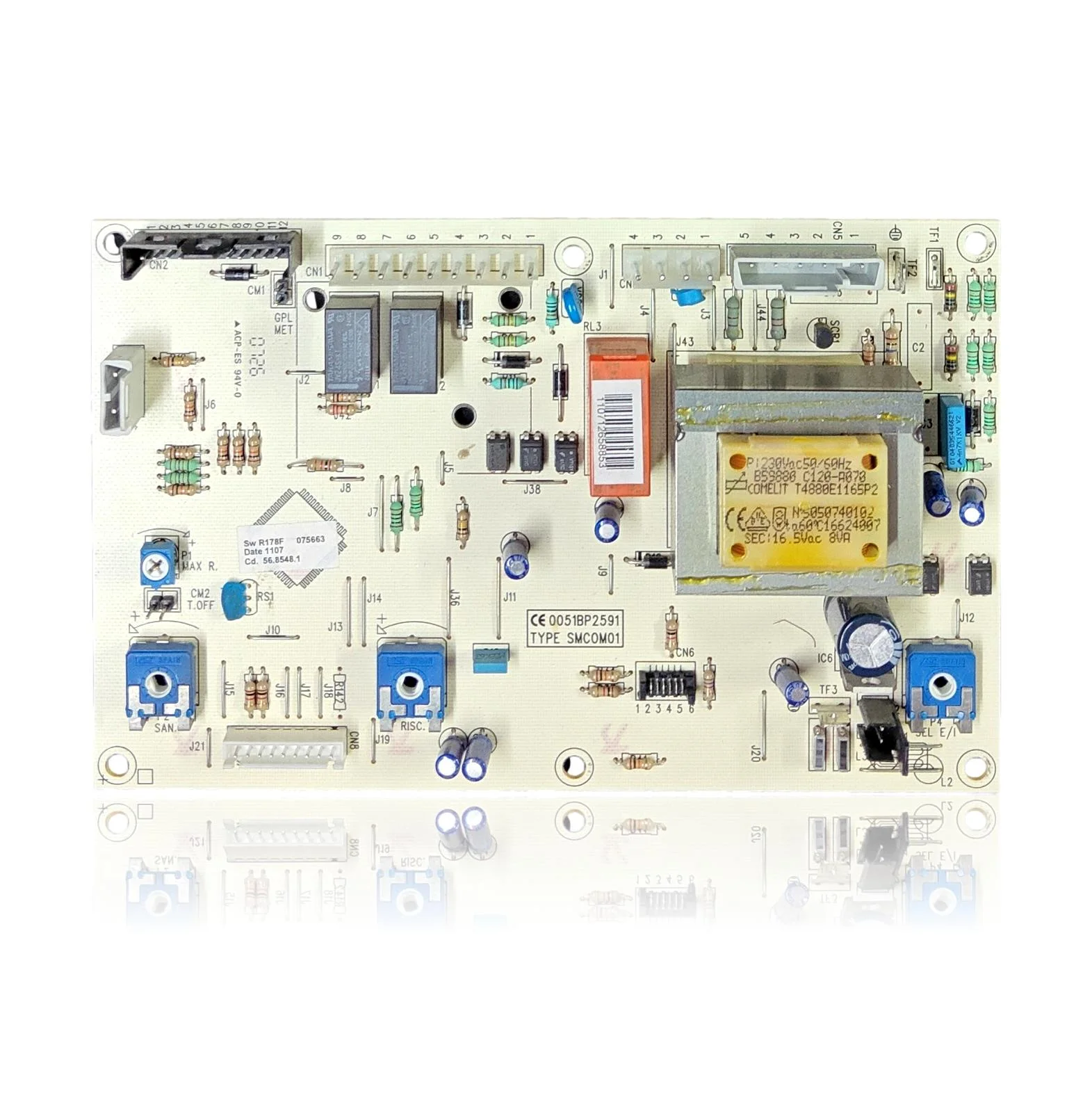

Carte Electronique Baxi Roca Neobit S 24/24 F Honeywell Ref. 125568548
La carte électronique Baxi Roca Neobit S 24/24 F Honeywell est le composant qui contrôle l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. Si cette pièce tombe en panne, la chaudière peut ne pas démarrer, se bloquer ou présenter un fonctionnement erratique. Ce modèle est compatible avec les chaudières de la gamme Neobit S, comme le Neobit S 24/24 et le Neobit S 24/24 F, ainsi qu'avec certains modèles de la gamme Main, comme le Main 24 i et le Main 24 Fi. Un technicien doit confirmer par un diagnostic s'il est nécessaire de remplacer la carte électronique en détectant ces problèmes pour rétablir le fonctionnement normal de la chaudière.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 125568548
- Garantie
- 1 an
Chaudières Baxi Roca compatibles avec la référence 125568548
Carte électronique avec référence 125568548. Quatre compatibilités vérifiées : Neobit S 24/24 et Neobit S 24/24 F.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Roca Neobit S 24/24 | Neobit S | Contraste |
| Roca Neobit S 24/24 F | Neobit S | Contraste |
| Roca Main 24 i | Main | Contraste |
| Roca Main 24 Fi | Main | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 125568548 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 125568548. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 125568548
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas et ne montre aucun signe de vie sur le tableau de bord.
Cause : Ce module gère le démarrage et la sécurité de la chaudière ; s'il échoue, il n'y a aucune réponse.
Vérifiez si le courant arrive à la carte et assurez-vous que le fusible n'est pas grillé avant de le remplacer.
- 02
Le thermostat d'ambiance demande de la chaleur mais la chaudière ne démarre pas.
Cause : La carte reçoit la demande du thermostat et ordonne l'allumage ; une défaillance à cette étape laisse la demande sans réponse.
Ne court-circuitez pas les contacts ni n'alimentez directement les composants pour les tester. Demandez à un technicien de vérifier la cause conformément au manuel du modèle et à sa révision, sans annuler les protections. Le symptôme ou le code ne confirme pas à lui seul que cette pièce soit défectueuse.
- 03
Les commandes du panneau ne répondent pas ou le font de manière erratique.
Cause : Le module intègre le contrôle du clavier ; une défaillance interne empêche l'exécution des pressions.
Vérifiez que le connecteur plat du clavier est bien enclenché sur la carte avant de le remplacer.
- 04
Panne intermittente : la chaudière fonctionne quelques jours puis s'arrête sans code d'erreur clair.
Cause : Un problème dans le transformateur interne d'alimentation de la carte peut entraîner un courant secondaire instable pour toute l'électronique.
Notez si la panne coïncide avec des vibrations ou des coups dans la chaudière ; si c'est le cas, vérifiez une soudure lâche avant de changer la carte.
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Baxi Roca 125568548
- Référence catalogue
- 125568548
- SKU interne Uniclima
- PECRNSF
- Marque
- Roca
- Type de pièce
- Cartes électroniques
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant
- Honeywell (imprimé sur la plaque et sur la puce arrière "Honeywell CS0162E-LS")
- Type de carte
- SMCOM01
- Certification CE
- 0051BP2591
- Code interne / logiciel
- Sw R178F 075663, Date 1107, Cd. 56.8548.1
- Tension d'entrée transformateur
- 230Vac 50/60Hz
- Tension de sortie du transformateur
- 16,5Vac 8VA
- Modèle du transformateur
- COMELIT T4880E1165P2, CE N.050740102, B59880 C120-A070
- Le fabricant réel du composant est Honeywell, pas Baxi Roca (Baxi Roca est la marque de la chaudière).
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Baxi Roca Neobit S 24/24 F (PDF) Document © Baxi Roca, fourni comme référence technique.
Questions fréquentes sur la carte électronique 125568548
Cette carte Honeywell est-elle également compatible avec une Main 24 FI ?
Qui fabrique la carte de la Neobit S 24/24 F ?
Quel transformateur monte cette carte de la Neobit S ?
Quelle certification porte le module Honeywell de cette carte ?
